  1. M II/9 Prízemné synoptické mapy

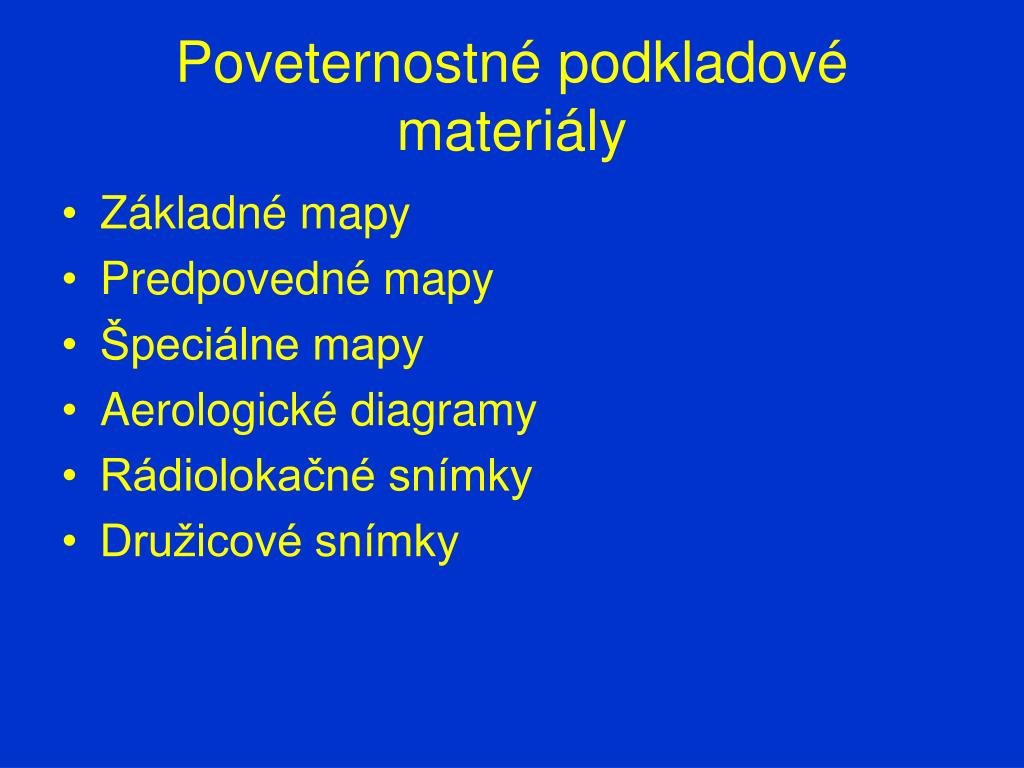

  2. Poveternostné podkladové materiály • Základné mapy • Predpovedné mapy • Špeciálne mapy • Aerologické diagramy • Rádiolokačné snímky • Družicové snímky

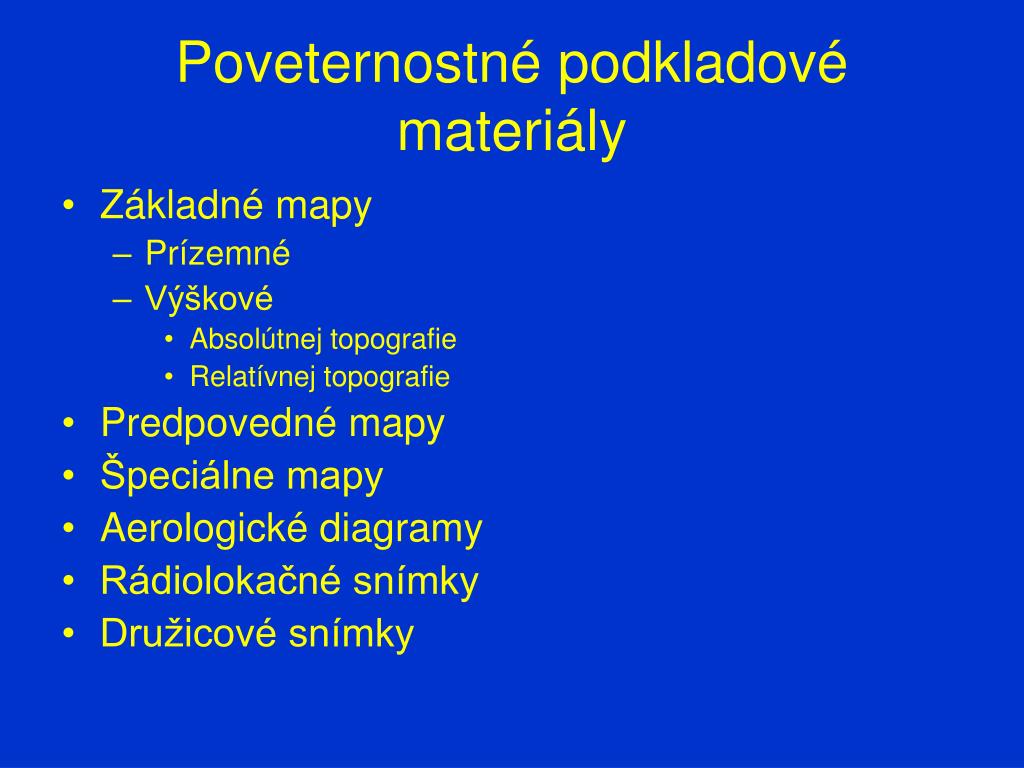

  3. Poveternostné podkladové materiály • Základné mapy • Prízemné • Výškové • Absolútnej topografie • Relatívnej topografie • Predpovedné mapy • Špeciálne mapy • Aerologické diagramy • Rádiolokačné snímky • Družicové snímky

  4. Poveternostné podkladové materiály • Základné mapy • Predpovedné mapy • Prízemné • Výškové • Špeciálne mapy • Aerologické diagramy • Rádiolokačné snímky • Družicové snímky

  5. Poveternostné podkladové materiály • Základné mapy • Predpovedné mapy • Špeciálne mapy • Význačného počasia • Tropopauzy • Maximálneho vetra • Zrážok a pod. • Aerologické diagramy • Rádiolokačné snímky • Družicové snímky

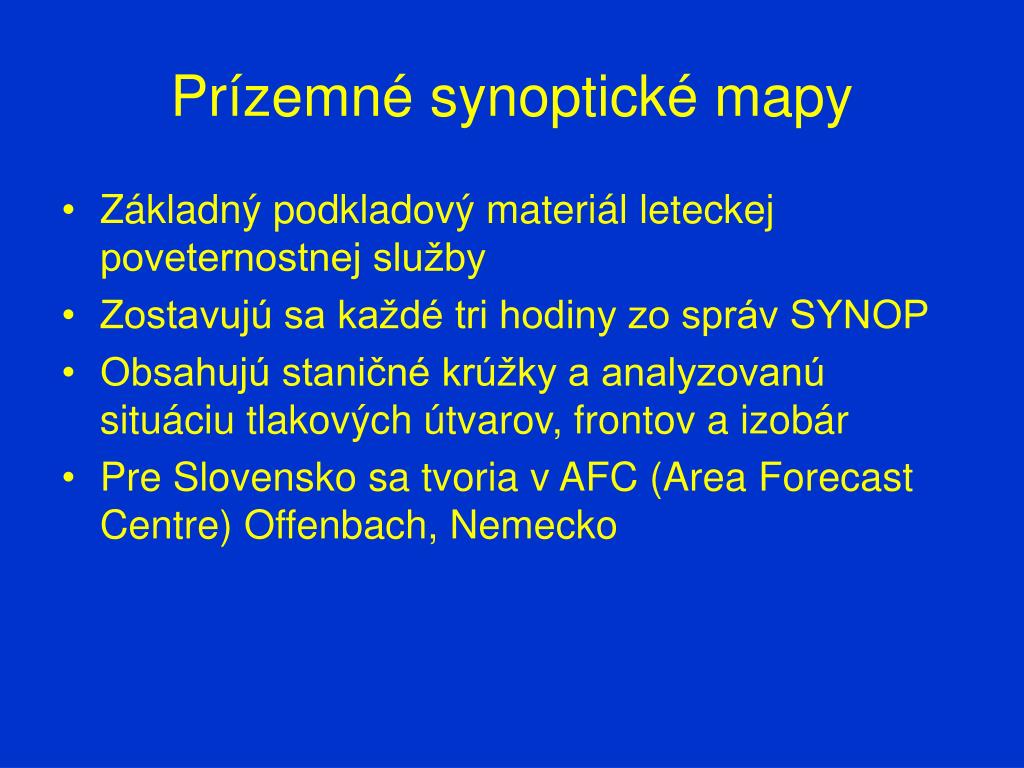

  6. Prízemné synoptické mapy • Základný podkladový materiál leteckej poveternostnej služby • Zostavujú sa každé tri hodiny zo správ SYNOP • Obsahujú staničné krúžky a analyzovanú situáciu tlakových útvarov, frontov a izobár • Pre Slovensko sa tvoria v AFC (Area Forecast Centre) Offenbach, Nemecko

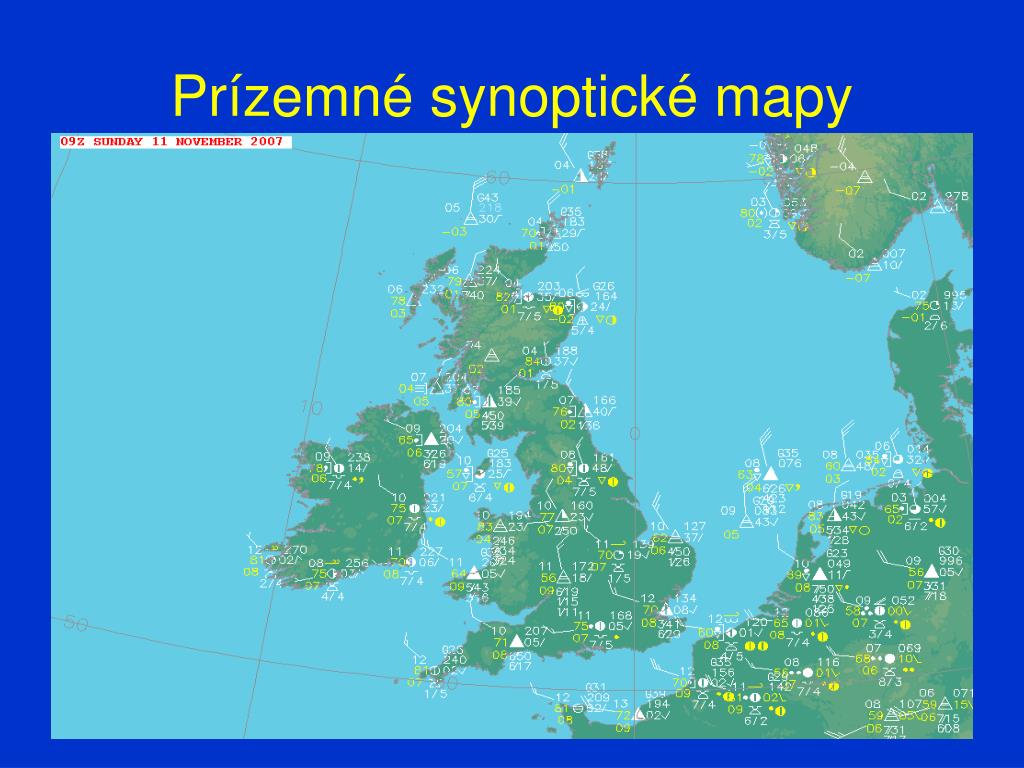

  7. Prízemné synoptické mapy

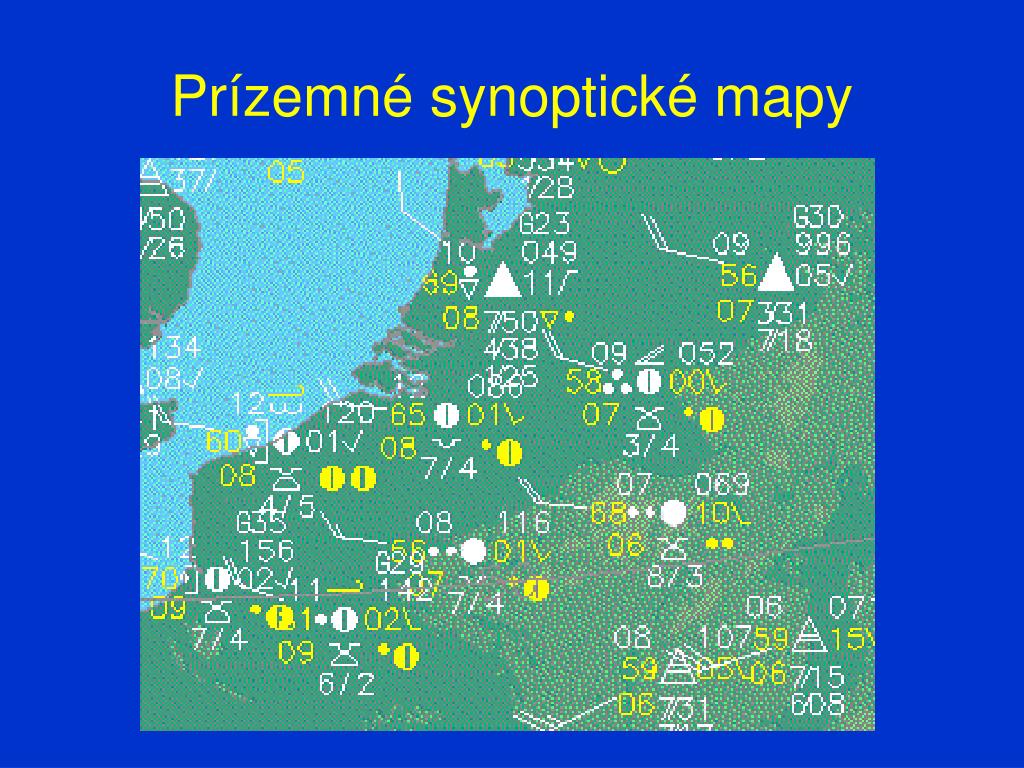

  8. Prízemné synoptické mapy

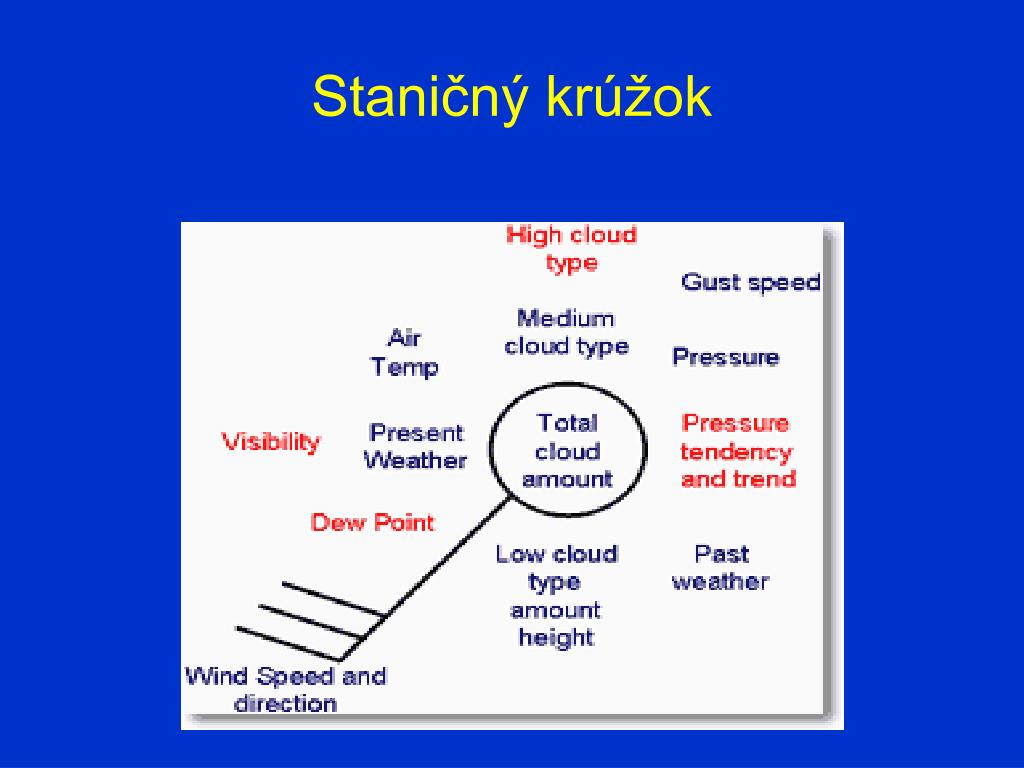

  9. Staničný krúžok

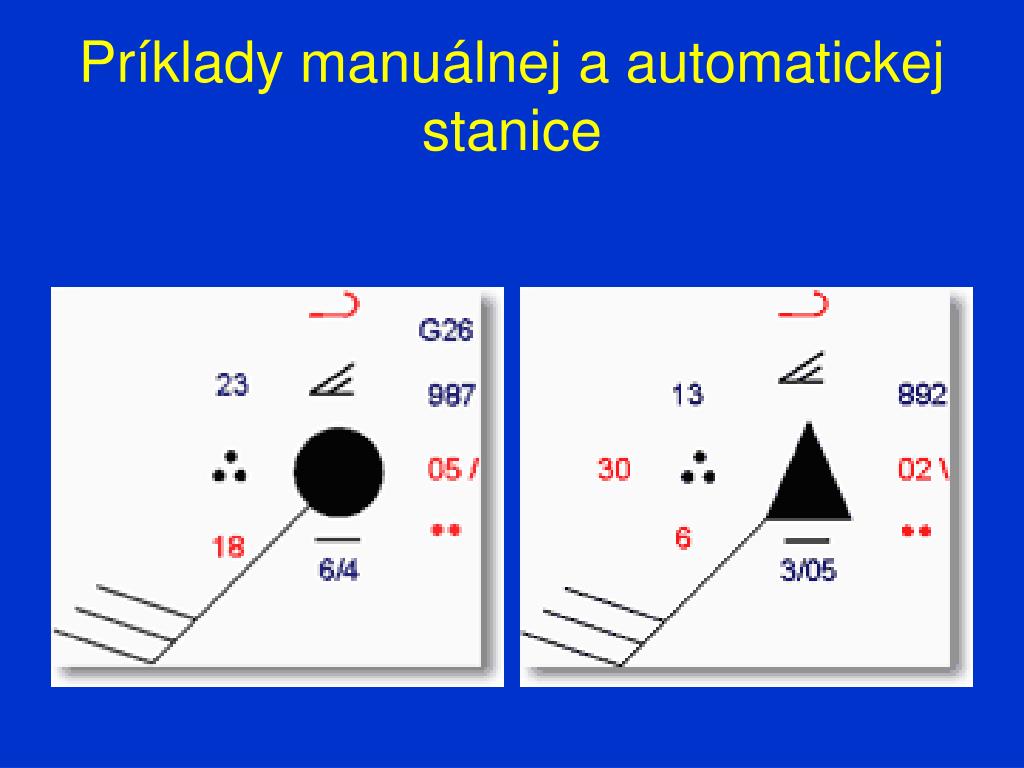

  10. Príklady manuálnej a automatickej stanice

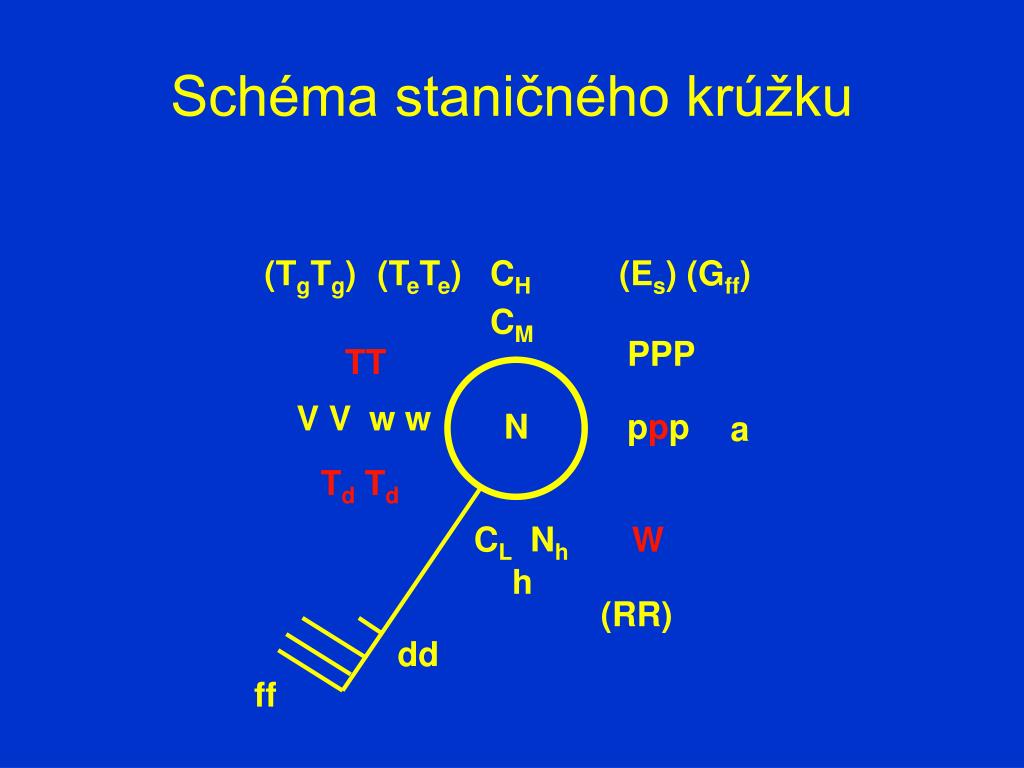

  11. Schéma staničného krúžku (TgTg) (TeTe) CH (Es) (Gff) CM PPP TT V V w w N ppp a Td Td CL Nh W h (RR) dd ff

  12. Šifry pre pokrytie oblačnosťou

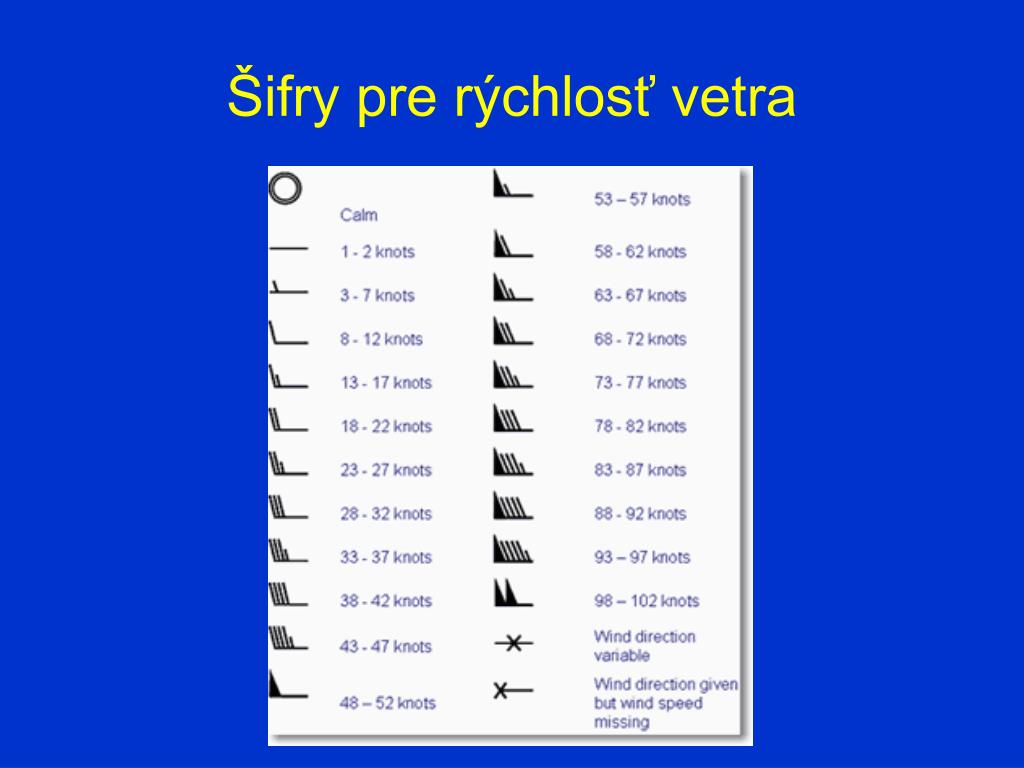

  13. Šifry pre rýchlosť vetra

  14. Šifry ww pre stav počasia • Používaných 100 grafických symbolov • Číslované v skupinách • 00-19 hmla, prach, búrky bez zrážok • 20-29 zrážky, búrky, hmla za minulú hodinu • 30-39 prachové a snehové fujavice • 40-49 hmla a mrznúca hmla v čase pozorovania • 50-59 mrholenie, mrznúce mrholenie • 60-69 dážď • 70-79 tuhé zrážky, nie v prehánkach • 80-89 prehánky, búrkové zrážky • 90-94 búrky za minulú hodinu • 95-99 búrky v čase pozorovania

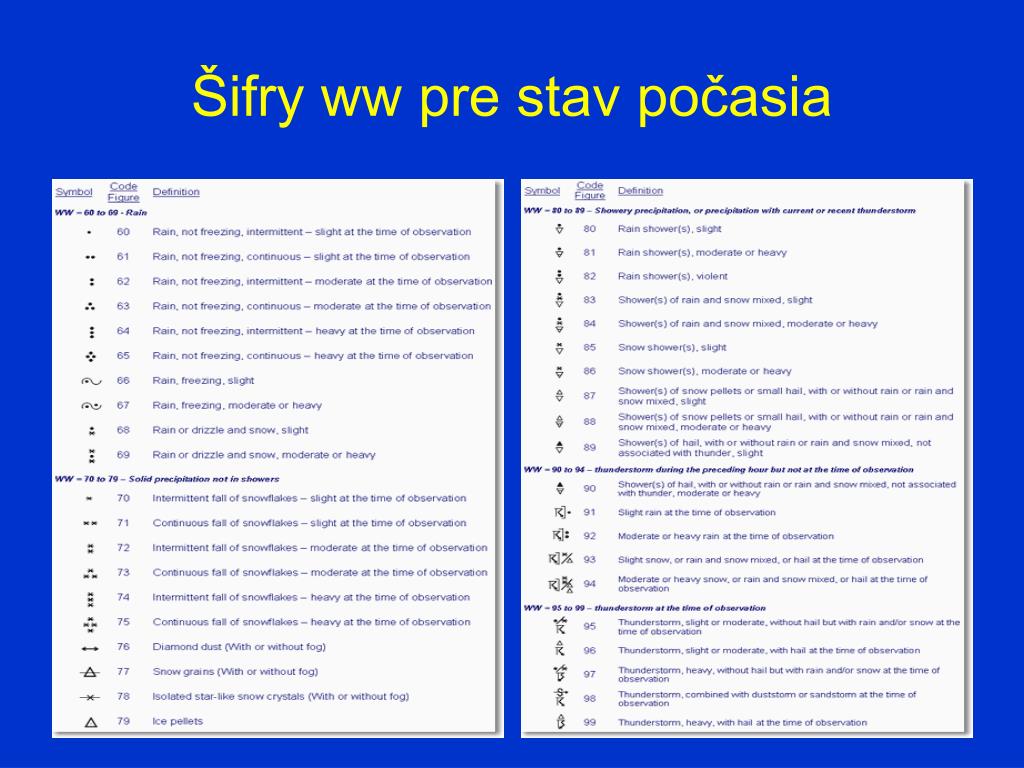

  15. Šifry ww pre stav počasia

  16. Šifry ww pre stav počasia

  17. Šifry ww pre stav počasia

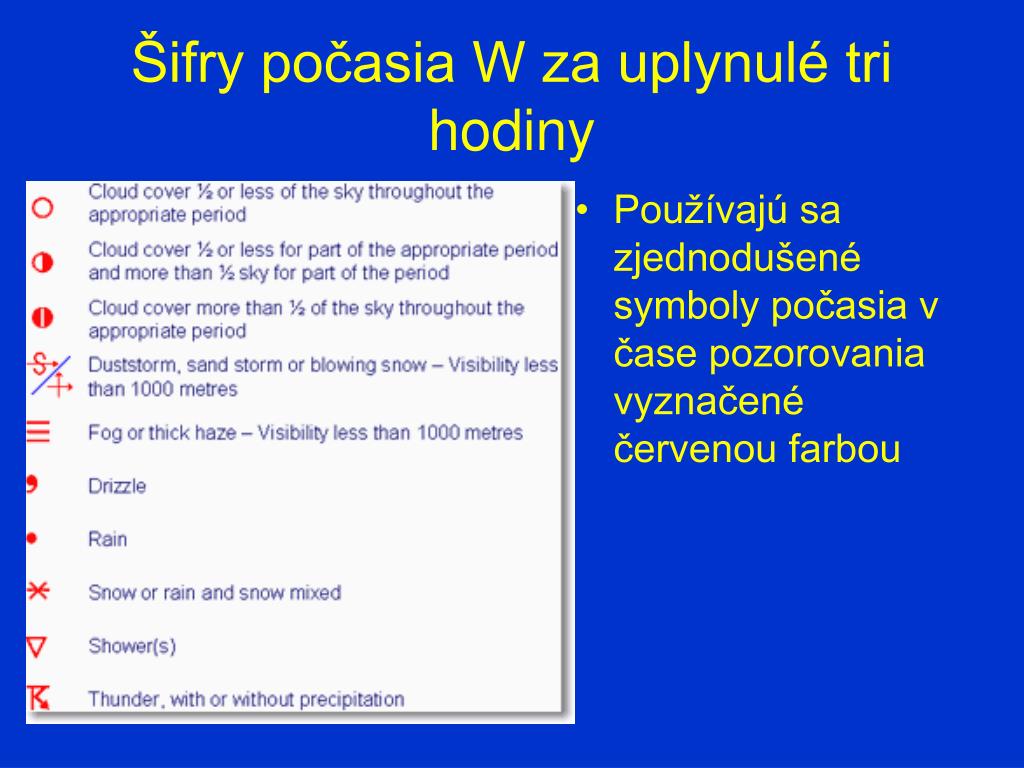

  18. Šifry počasia W za uplynulé tri hodiny • Používajú sa zjednodušené symboly počasia v čase pozorovania vyznačené červenou farbou

  19. Šifrovanie dohľadnosti VV • Kódy 01 až 50 dohľadnosť od 100m do 5000m – v stovkách m; napr. 36 = 3600m; 07 = 700m. • Kódy 56 až 80 dohľadnosť od 5km do 30 km – v kilometroch + 50; tzn. 56 = 6km; 62 = 12km; • Kódy 80-89 dohľadnosť od 30km do 75 km – v kroku 5km, tzn. 30+((Kód – 80) x 5); napr. 83 = 45km; 87 = 65km; • Kódy 90-99 sú špeciálne pre námorníctvo, rozsah od ≤ 50m do 50 km

  20. Značky pre CH a CM

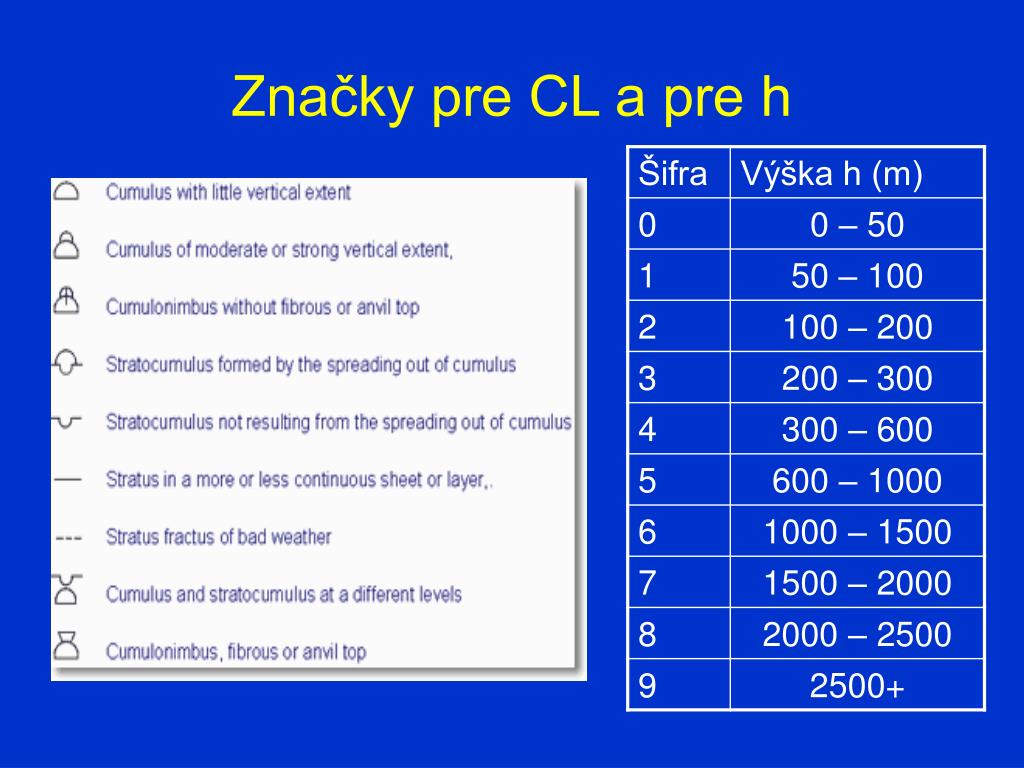

  21. Značky pre CL a pre h

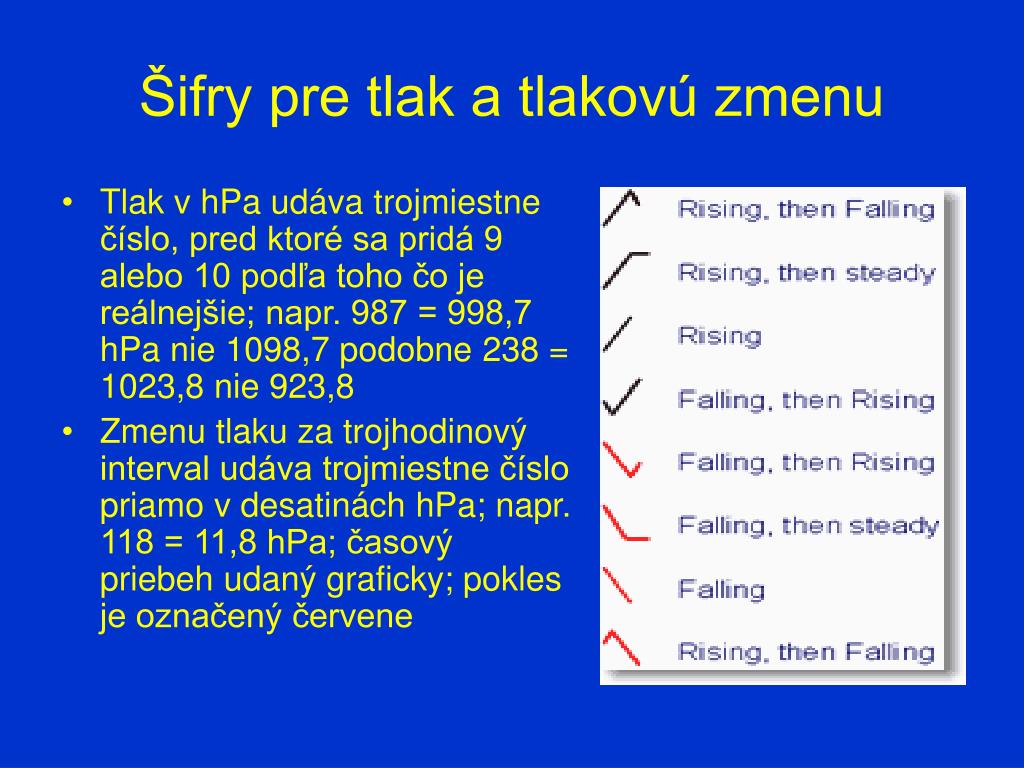

  22. Šifry pre tlak a tlakovú zmenu • Tlak v hPa udáva trojmiestne číslo, pred ktoré sa pridá 9 alebo 10 podľa toho čo je reálnejšie; napr. 987 = 998,7 hPa nie 1098,7 podobne 238 = 1023,8 nie 923,8 • Zmenu tlaku za trojhodinový interval udáva trojmiestne číslo priamo v desatinách hPa; napr. 118 = 11,8 hPa; časový priebeh udaný graficky; pokles je označený červene

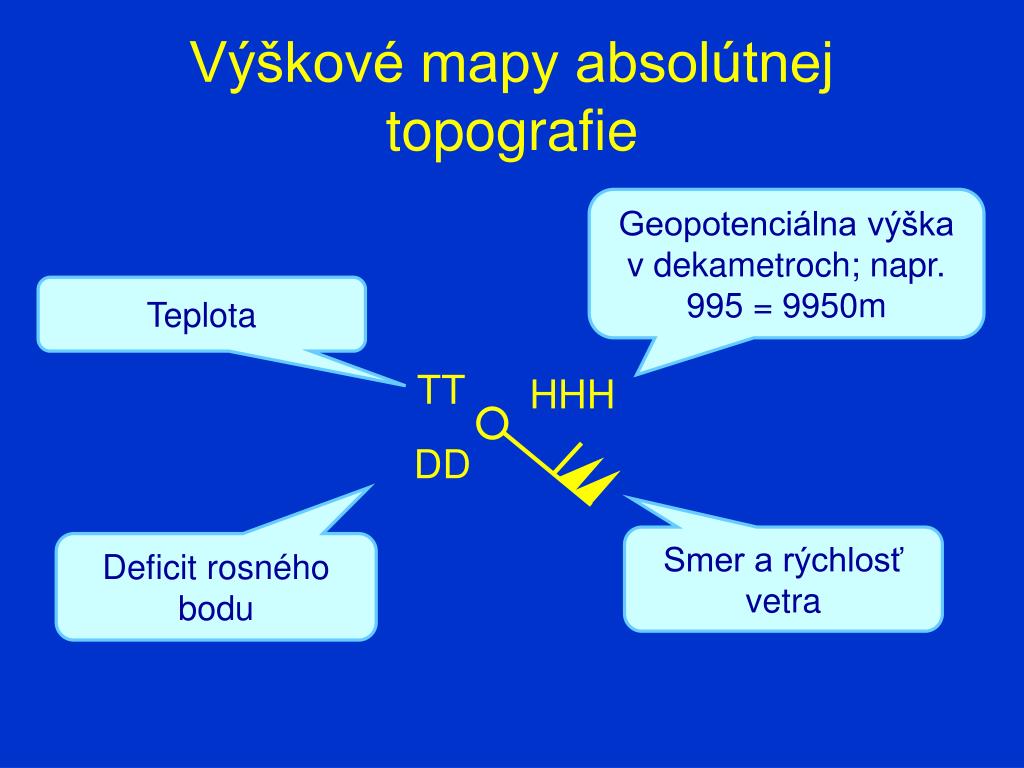

  23. Výškové mapy absolútnej topografie Geopotenciálna výška v dekametroch; napr. 995 = 9950m Teplota TT HHH DD Smer a rýchlosť vetra Deficit rosného bodu

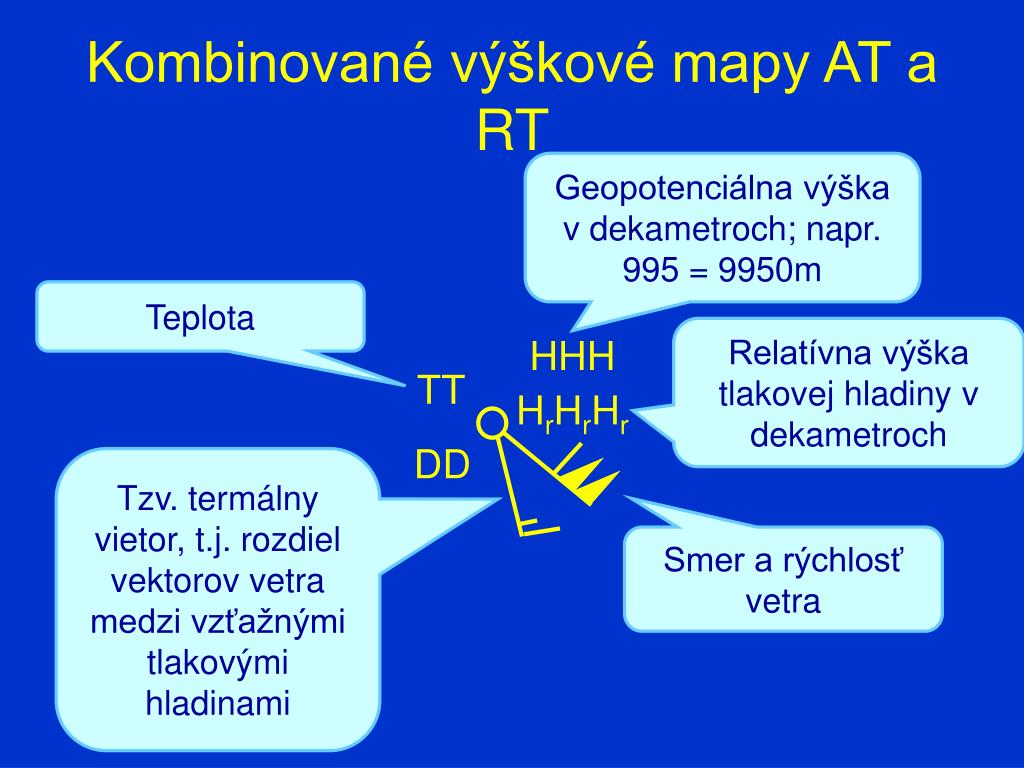

  24. Kombinované výškové mapy AT a RT Geopotenciálna výška v dekametroch; napr. 995 = 9950m Teplota Relatívna výška tlakovej hladiny v dekametroch HHH TT HrHrHr DD Tzv. termálny vietor, t.j. rozdiel vektorov vetra medzi vzťažnými tlakovými hladinami Smer a rýchlosť vetra

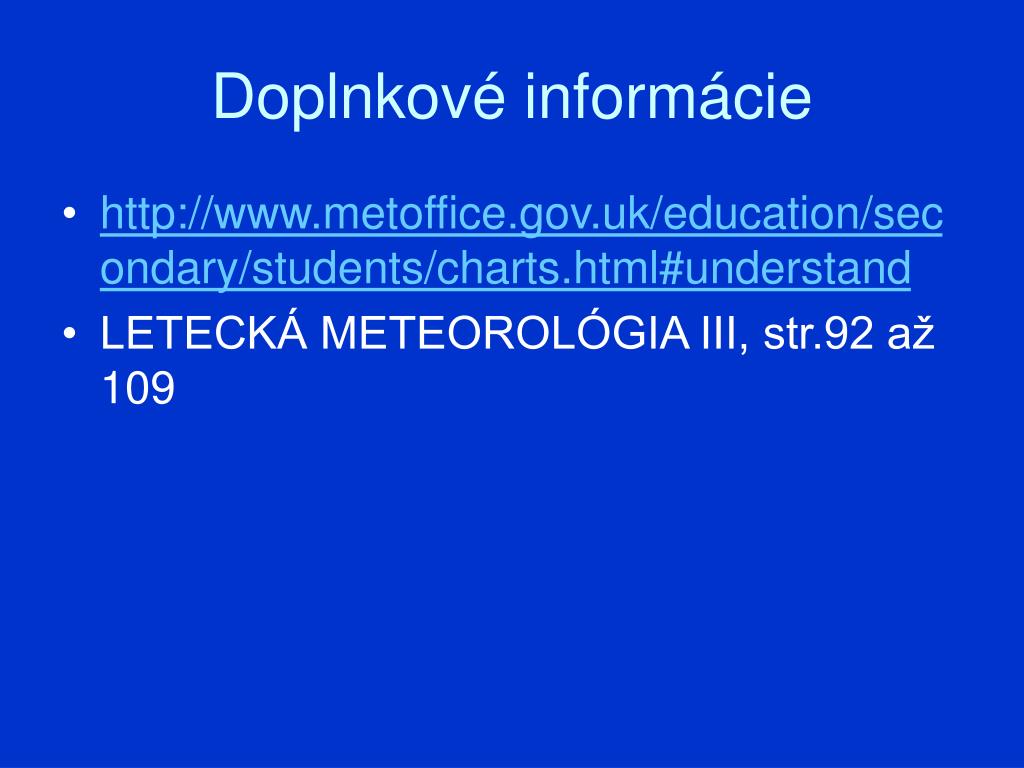

  25. Doplnkové informácie • http://www.metoffice.gov.uk/education/secondary/students/charts.html#understand • LETECKÁ METEOROLÓGIA III, str.92 až 109
