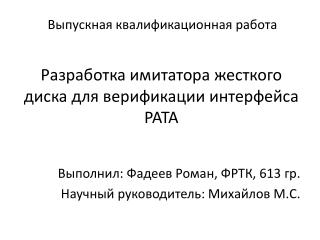

Разработка имитатора жесткого диска для верификации интерфейса PATA

Выпускная квалификационная работа

Выполнил: Фадеев Роман, ФРТК, 613 гр.

Научный руководитель: Михайлов М.С.


Южный мост вычислительных систем на базе микропроцессоров “Эльбрус-S”, “МЦСТ-4R“(Структурная схема)

  • IOH — система для связи внешних устройств с CPU

  • SC – системный коммутатор

  • Контроллеры внешних интерфейсовобъединены с помощью системного коммутатора и являются его абонентами.

  • Для обмена IOH с системой используется IO-link интерфейс. Этот же интерфейс используется для обмена между абонентами IOH и системным коммутатором SC.


Постановка задачи систем на базе микропроцессоров

Разработка имитатора интерфейса PATA (Parallel AT Attachment) для проверки работы PATA контроллера

Требования

  • Имитатор должен удовлетворять требованиям спецификации AT Attachment with Packet Interface — 6 (ATA/ATAPI-6)

  • Поддержка режимов PIO, Multiword DMA, Ultra DMA

  • Тактовая частота 100 Мгц

  • Реализация команд передачи данных SET FEATURES, READ DMA, WRITE DMA, READ SECTROR(S), WRITE SECTOR(S)


Структура имитатора систем на базе микропроцессоров

С учетом требований поддержки режимов PIO,

Multiword и Ultra DMA модель имитатора разбита на 4

части:

  • Command Block Registers – регистры управления интерфейсом

  • Блок управления передачей данных в режиме PIO

  • Блок управления передачей данных в режиме Multiword DMA

  • Блок управления передачей данных в режиме Ultra DMA


Command block registers
Command Block Registers систем на базе микропроцессоров

Command Block registers используются для передачи

команд в устройство и приема статуса от уcтройства.

Регистры:

  • LBA (High, Mid, Low) – задают адрес в буфере имитатора, размер буфера равен 2048 16-битных слов, что составляет 8 секторов (один сектор = 512 байт)

  • SectorCount – содержит число секторов для передачи

  • Command – содержит код команды для исполнения

  • Status, Alternate Status – содержат статус устройства

  • Features – содержит дополнительные параметры команды

  • Error – содержит ошибку

  • Data register – хранит передаваемое слово в PIO режиме

  • Device control register – управление прерываниями и software reset


Команды, поддерживаемые имитатором

  • SET FEATURES задает режимы Multiword DMA и Ultra DMA с параметрами в регистре Sector count

  • READ/WRITE SECTOR(S) чтение/записьданныx в PIO режиме

  • READ/WRITE DMA чтение/запись данныx в DMA режиме


Принципиальная схема работы имитатора в PIO режиме

  • Модель реализована с помощью state machine с четырмя состояниями pio_IDLE, pio_SEL, pio_READ, pio_WRITE

  • Работа в PIO режиме начинается с записи хостом команды READ SECTOR(S) или WRITE SECTOR(S).


PIO имитатора в протокол

  • PIO протокол используется в старых реализациях HDD, в имитатор включен из требований совместимости

  • Самый медленный режим передачи данных

  • Во время PIO передачи текущее передаваемое слово содержится в Dataregister


Multiword
Принципиальная схема работы имитатора Multiword режиме

  • Модель реализована с помощью state machine с шестью состояниями mwdma_IDLE, mwdma_PREP, mwdma_RD_TRANSFER, mwdma_WR_TRANSFER,

  • mwdma_RD_TERMINATED,

  • mwdma_WR_TERMINATED

  • Работа в Multiword режиме начинается с активации хостом Multiword режима и записи хостом команды READ DMA или WRITE DMA


Multiword dma
Multiword DMA имитатора

  • Стробы чтения/записи всегда генерируются хостом

  • Передача управляется связкой DMARQ и DMACK-

  • Прерывание burst хостом – хост снимает DMACK-

  • Прерывание burst имитатором – имитатор снимает DMARQ на переднем фронте DIOR-/DIOW-


Ultra dma
Реализация имитатора Ultra DMA в модели (специфика)

Предварительные замечания

1) В режиме Ultra DMA некоторые сигналы

исполняют другие функции и имеют другие

названия (название указано после «:»)

  • DIOR-: HDMARDY-: HSTROBE (Device I/O read: Ultra DMA ready: Ultra DMA strobe)

  • DIOW-: STOP (Device I/O write: Stop Ultra DMA burst)

  • IORDY: DDMARDY-: DSTROBE (I/O channel ready: Ultra DMA ready: Ultra DMA data strobe)

    2) Данные передаются по обоим фронтам DSTROBE

    3) Передача управляется двойной связкой DMARQ и DMACK-, STOP и DMARDY

    4) Подсчет CRC


Ultra dma1
Принципиальная схема работы имитатора в ULTRA DMA режиме


Ultra dma in burst

Имитатор прерывает имитатора в Ultra DMA In Burst

Хост прерывает Ultra DMA In Burst

Инициализация Ultra DMA in Burst

Установившийся Ultra DMA In Burst


Ultra dma out burst
Инициализация имитатора в Ultra DMA out burst

Установившийся Ultra DMA out burst

Хост прерываетUltra DMA out burst

Имитатор прерываетUltra DMA out burst


Udma crc
UDMA CRC имитатора в

  • Устройство, и хост имеют 16-битную CRC функцию и вычисляют значение CRC для каждого фронта STROBE

  • В конце Ultra DMA burst хост высылает свой результат CRC устройству на спадающем фронте DMACK-. Устройство сравнивает полученное CRC со своим собственным. Если значения не совпадают, то устройство сохраняет сведения об ошибке


Реализация временных характеристик в модели

  • PIO t0 (cycle time)

    Режим 0 – 600 нс, 1 – 383 нс, 2 – 240 нс , 3 – 180 нс, 4 – 120 нс

  • Multiword t0 (Cycle time)

    Режим 0 - 480 нс, 1 - 150 нс, 2 - 120 нс

  • Ultra DMA t2cyctyp (Typical sustained average cycle time)

    Режим 0 – 240 нс, 1 – 160 нс, 2 – 120 нс , 3 – 90 нс ,4 – 60 нс, 5 – 40 нс


Результаты характеристик в модели

  • Разработано Verilog описание имитатора интерфейса PATA

  • Произведено тестирование в составе RTL-модели IOH

  • Обеспечена корректная работа во всех PIO, Multiword, Ultra DMA режимах


Спасибо за внимание! характеристик в модели
