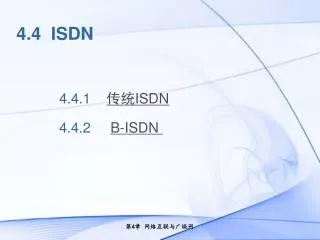

  1. 4.4 ISDN • 4.4.1传统ISDN • 4.4.2B-ISDN

  2. 4.4.1传统ISDN • 1. ISDN概念 • 1984年10月国际电信联盟（CCITT）推荐的CCITT ISDN标准中给出了ISDN 的定义：“ISDN是由综合业务数据电话网发展起来的一个网络，它提供端到端的数据连接以支持广泛的服务，包括语音的和非语音的。用户的访问是通过少量、多用途的网络标准实现的。 • 简言之，ISDN是对模拟音频电话系统（PSTN）的再设计，它将决定用户设备同全局网络的连接，能方便的用数字的形式来处理声音、传真、影像和图像通信。

  3. 4.4.1传统ISDN • 2. ISDN用户-网络接口 • （1）ISDN接口标准 • CCITT(ITU)为ISDN接口标准定义了B、D、H三种通道，B通道速率64Kbps，可提供电路交换、分组交换和半固定线路，用于电话交换业务、X.25交换业务和租用线路。D通道速率为16Kbps或64Kbps，主要用于传送信道信令，也可用于传送分组数据或低速数据。H通道用于支持高速数据业务，可提供三种速率，分别是：H0为384Kbps，H11为1536Kbps，H12为1920Kbps。

  4. 4.4.1传统ISDN • 2. ISDN用户-网络接口 • （2）N-ISDN的两类接口 • ISDN 终端设备通过标准的用户-网络接口接入ISDN 网络。N-ISDN提供两种不同速率的标准接口： • 一种是基本入口（BRI），速率为144kbps，支持2条64kbps的用户信道和1条16kbps的信令信道，如图4.12所示； • 另一种是一次群速率入口（PRI），其速率和PCM一次群的速率相同，支持30条或24条64kbps的用户信道和1条64kbps的信令通道。

  5. 4.4.1传统ISDN • 2. ISDN用户-网络接口 • ISDN 提供的BRI接口如图4.13 所示。 图4.13 ISDN 提供的BRI接口

  6. 4.4.1传统ISDN • 2. ISDN用户-网络接口 • ISDN 提供的两种标准接口如图4.14 所示。 图4.14 ISDN 提供的两种标准接口

  7. 4.4.1传统ISDN • 3. ISDN业务 • （1）承载业务。承载业务是 ISDN 网络提供的信息传送业务，它分为3类： • 电路交换方式的承载业务。 • 分组交换方式的承载业务。 • 帧方式的承载业务。 • （2）用户终端业务。用户终端业务是指所有面向用户的应用业务，它包括网络提供的通信能力和终端本身所具有的通信能力。 • （3）补充业务。补充业务是ISDN网络在承载业务和用户终端业务的基础上提供的其他附加业务。它不能单独向用户提供，必须随基本通信业务一起提供。补充业务可分为16类。

  8. 4.4.1传统ISDN • 4. ISDN的网络功能 • （1）电路交换能力 ISDN网提供64kbps或大于64kbps的电路交换连接。 • （2）分组交换能力 分组交换能力可由ISDN自身提供，也可由ISDN和专门的分组交换公用数据网的网间互联后由后者提供。 • （3）无交换能力 ISDN中64kbps的无交换能力是通过提供64kbps电路的半固定连接实现，而大于64kbps的无交换能力可提供多个64kbps电路的半固定连接实现的。 • （4）公共信道信令能力 ISDN使用公共信道信令技术以实现用户网络访问和信息交换，允许使用公共信道信令通道来控制多个线路交换连接。

  9. 4.4.2 B-ISDN • 1. B-ISDN的产生原因 • N-ISDN受其设计限制，已经不适应未来的发展需求，具体表现在： • （1）带宽窄 • N-ISDN很难提供高质量的宽带数据通信和多媒体业务。 • （2）业务综合能力有限 • N-ISDN通过适配器在用户网络接口实现业务综合，网络内部仍需要电路交换和分组交换并存。 • （3）网络资源利用率不高 • N-ISDN一般只能提供 64kbps 的数字交换速率，但先进的编码算法使话音业务的速率一般达不到 64kbps，网络资源会因为低速率的业务而被浪费。 • 正是因为 N-ISDN 的这些缺点，20 世纪 80 年代出现了一种全新的以异步传输模式 ATM 为核心的 B-ISDN 。

  10. 4.4.2 B-ISDN • 2. B-ISDN的定义 • B-ISDN 由 ITU-T 作为一种业务来定义，它要求传输信道能有比原来更高的传输速率。 • 现在已有三套 B-ISDN 相关的技术和标准。 • 利用支持N-ISDN的标准作为支持B-ISDN的信令和控制标准。 • ATM是主干网络的交换和传输技术。 • SDH/SOHO（小型办公室/家庭办公室连接）是物理的骨干网络传输技术。 • 根据CCITT的设计规划，由N-ISDN向B-ISDN发展的计划可分为三个阶段。

  11. 4.4.2 B-ISDN • B-ISDN与N-ISDN的主要区别如表4-3所示。

  12. 4.4.2 B-ISDN • 3.B-ISDN的主要业务 • 根据未来宽带通信的不同形式和应用，国际电信联盟ITU-T将B-ISDN业务分为两大类： • （1）交互式业务 • 交互式服务是在用户间或用户与服务提供者之间提供双向信息交换的服务。它包括三种类型： • 会话性业务 • 消息性业务 • 检索性业务

  13. 4.4.2 B-ISDN • 3.B-ISDN的主要业务 • （2）分布式业务 分布式业务是单向的信息交换服务，用户不需要在每次得到服务的时候都回发一个请求。它分为两类： • 无用户控制业务。这种分布式业务是广播给用户的，信息内容和时间由提供者单独决定，用户只能接收信息，典型的如商用电视。 • 有用户控制业务。这种分布式业务是循环式广播给用户的。用户可以选择接受单个信息实体的时间，但是服务的内容和接收时间仍然是提供者单独决定的。典型的如教育性广播，远程广告等。
