  1. ISDN PABX INTEGRATED SERVICE DIGITAL NETWORK PRIVATE AUTOMATIC BRANCH EXCHANGE

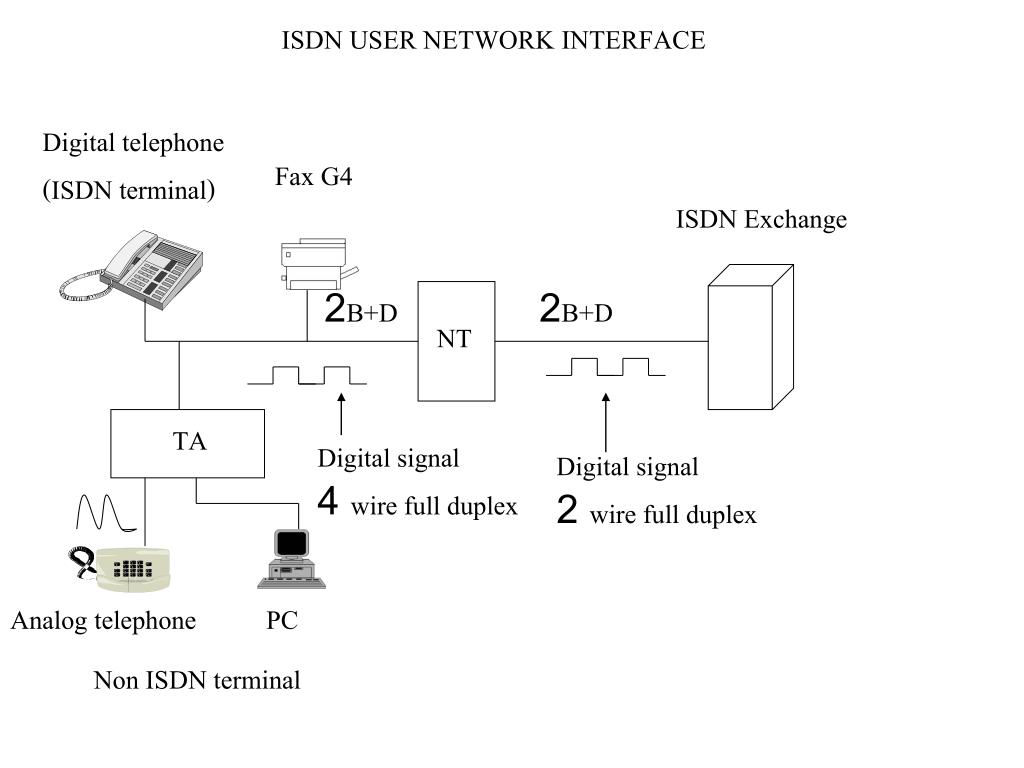

  2. Digital telephone (ISDN terminal) Fax G4 ISDN Exchange 2B+D 2B+D NT TA Digital signal 4 wire full duplex Digital signal 2 wire full duplex PC Non ISDN terminal ISDN USER NETWORK INTERFACE Analog telephone

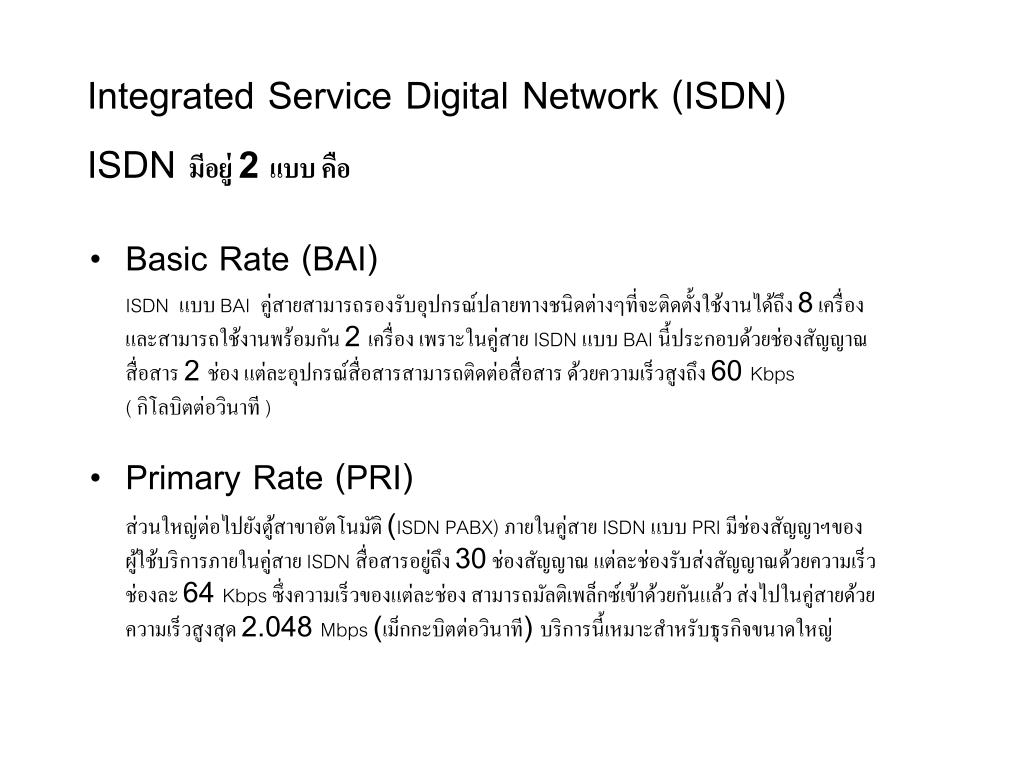

  3. Basic Rate (BAI)ISDN แบบ BAI คู่สายสามารถรองรับอุปกรณ์ปลายทางชนิดต่างๆที่จะติดตั้งใช้งานได้ถึง 8 เครื่องและสามารถใช้งานพร้อมกัน 2 เครื่อง เพราะในคู่สาย ISDN แบบ BAI นี้ประกอบด้วยช่องสัญญาณสื่อสาร 2 ช่อง แต่ละอุปกรณ์สื่อสารสามารถติดต่อสื่อสาร ด้วยความเร็วสูงถึง 60 Kbps( กิโลบิตต่อวินาที ) Primary Rate (PRI)ส่วนใหญ่ต่อไปยังตู้สาขาอัตโนมัติ (ISDN PABX) ภายในคู่สาย ISDN แบบ PRI มีช่องสัญญาฯของผู้ใช้บริการภายในคู่สาย ISDN สื่อสารอยู่ถึง 30 ช่องสัญญาณ แต่ละช่องรับส่งสัญญาณด้วยความเร็วช่องละ 64 Kbps ซึ่งความเร็วของแต่ละช่อง สามารถมัลติเพล็กซ์เข้าด้วยกันแล้ว ส่งไปในคู่สายด้วยความเร็วสูงสุด 2.048 Mbps (เม็กกะบิตต่อวินาที) บริการนี้เหมาะสำหรับธุรกิจขนาดใหญ่ Integrated Service Digital Network (ISDN)ISDN มีอยู่ 2 แบบ คือ

  4. ISDN Exchange TE1 TE2 TA NT2 NT1 4W 2W 4W U T S ISDN PBX Non ISDN R ISDN reference point ISDN terminal

  5. S ISDN PBX TA Basic interface ISDN telephone 2B+D BAI (2B+D) Public ISDN 2B+D Analog telephone PRI (30B+D) Proprietary interface Digital telephone TIE line Digital trunk BAI: Basic access interface PRI: Primary rate interface ISDN PBX Interface of ISDN PBX Terminal equipment

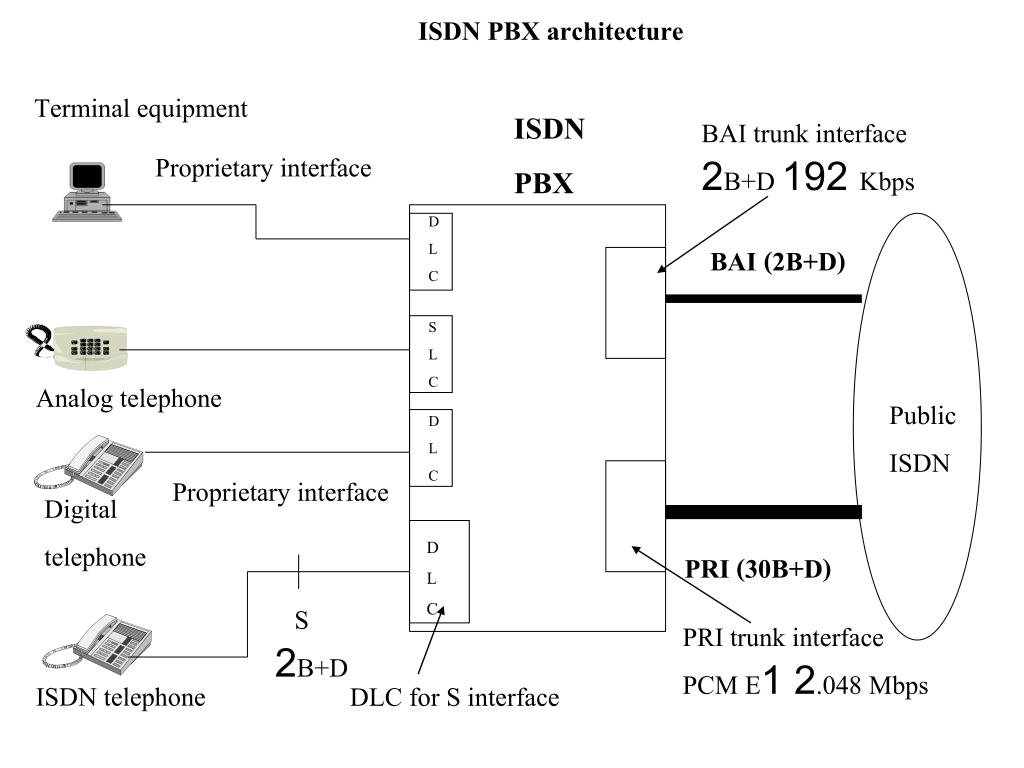

  6. ISDN PBX architecture Terminal equipment ISDN PBX BAI trunk interface 2B+D 192 Kbps Proprietary interface D L C BAI (2B+D) S L C Analog telephone Public ISDN D L C Proprietary interface Digital telephone D L C PRI (30B+D) S 2B+D PRI trunk interface PCM E1 2.048 Mbps ISDN telephone DLC for S interface

  7. B1 64 Kbps For user information B2 64 Kbps D 16 Kbps For signaling B: Bearer channel 64 kbps D: Data channel or signaling channel 16 Kbps for BAI 64 Kbps for PRI used TS 16 over PCM E1 BAI channel

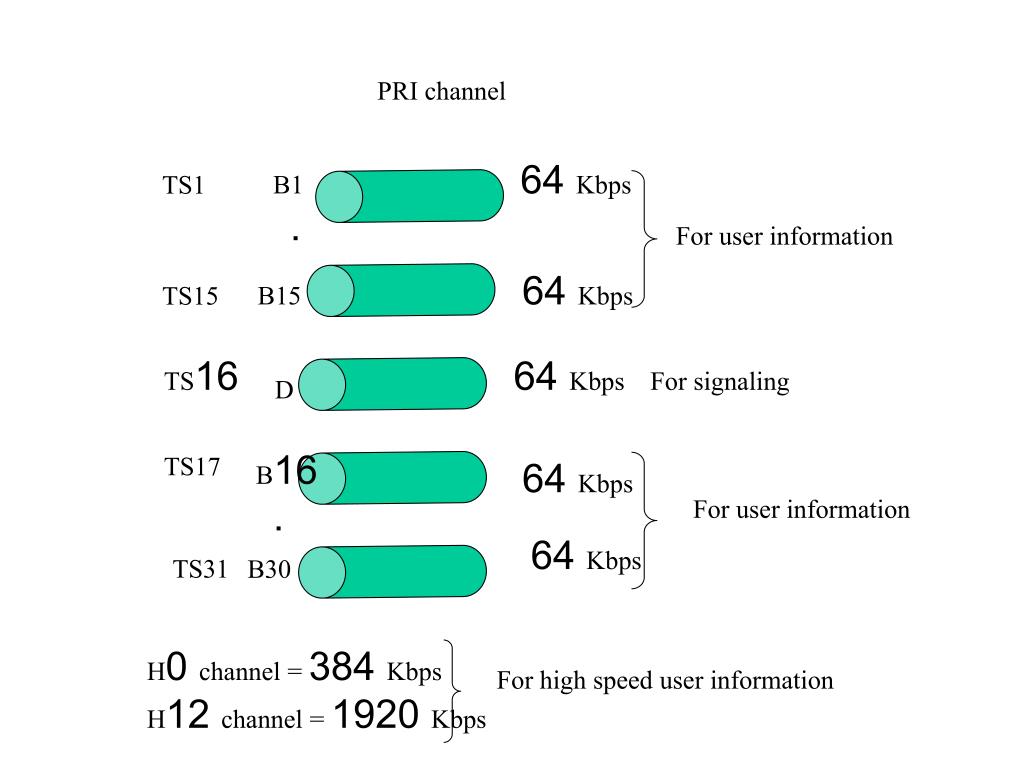

  8. B1 64 Kbps TS1 . For user information B15 64 Kbps TS15 TS16 64 Kbps For signaling D TS17 B16 64 Kbps For user information . 64 Kbps TS31 B30 PRI channel H0 channel = 384 Kbps H12 channel = 1920 Kbps For high speed user information

  9. Digital subscriber signaling Q.931on d-channel ISDN PBX Analog signaling ISDN telephone BAI (2B+D) Public ISDN Analog telephone 2B+D PRI (30B+D) Proprietary interface Digital subscriber signaling Q.931on d-channel Digital telephone Digital signaling Signaling interface

  10. Terminal B Call originating Set up Set up Call proceeding Call proc/Set up ack Ring back Alert Ringing Alert Connect Connect Connection Answer Connect ack Connect ack Data flow on B channel Disconnect Release Disconnect Disconnection Release Release Release complete Release complete Q.931 signaling sequence for circuit switch call Human B Human A Terminal A NETWORK

  11. Terminal B Call originating Set up Set up Call proceeding Call proc/Set up ack Ring back Alert Ringing Alert Connect Connect Connection Answer Connect ack Connect ack Data flow on B channel Disconnect Release Disconnect Disconnection Release Release Release complete Release complete BAI /PRI Interface Q.931 signaling between PABX and ISDN IPABX ISDN public Network Human B Human A

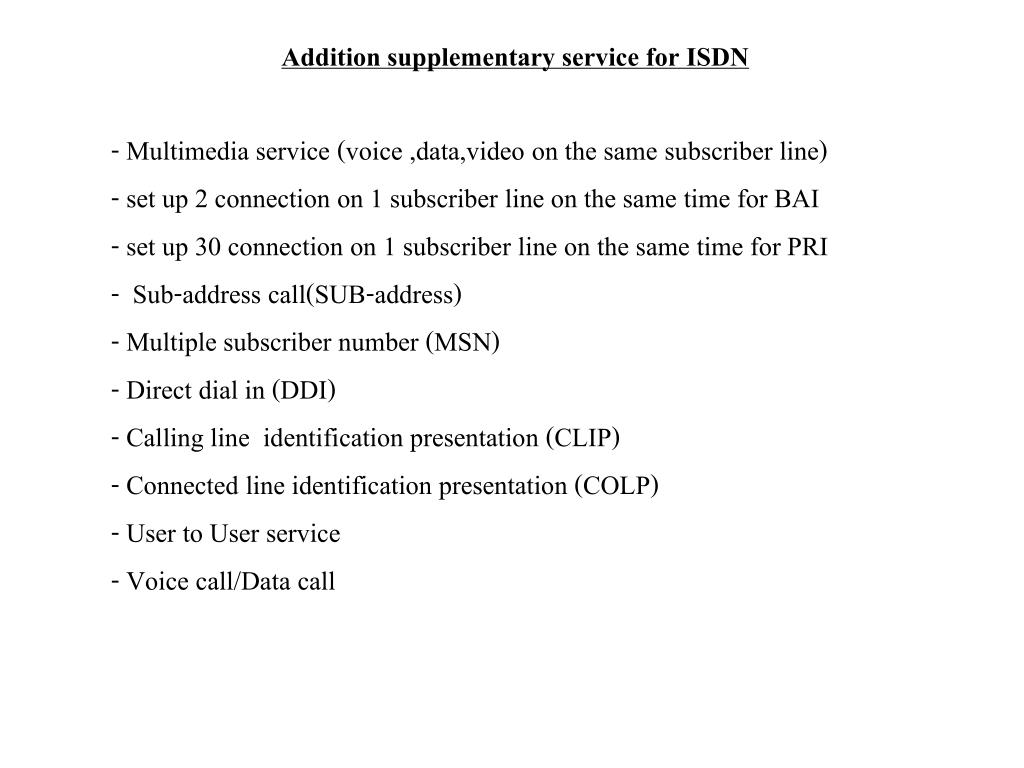

  12. Addition supplementary service for ISDN - Multimedia service (voice ,data,video on the same subscriber line) - set up 2 connection on 1 subscriber line on the same time for BAI - set up 30 connection on 1 subscriber line on the same time for PRI - Sub-address call(SUB-address) - Multiple subscriber number (MSN) - Direct dial in (DDI) - Calling line identification presentation (CLIP) - Connected line identification presentation (COLP) - User to User service - Voice call/Data call

  13. สามารถแบ่งออกได้ 3 ประเภท ดังนี้ คือ 1. การรบกวนแม่เหล็กไฟฟ้า ( Electromagnetic Interference หรือ EMI ) ปัญหาการรบกวน ตู้สาขาโทรศัพท์ (PABX) 2. การรบกวนจากความถี่วิทยุ ( Radio Frequency Interference ) 3. การรบกวนจากเครือข่ายเคเบิล ( Cross Talk หรือ Next )

  14. การสร้างข่ายสาย (CABLE NETWORK) สามารถจัดได้ 5 แบบ ด้วยกัน คือ 1. เคเบิลอากาศ (Aerial Cable หรือ Overhead Cable) 2. เคเบิลฝังดินโดยตรง (Direct Buricd Cable) 3. เคเบิลใต้ดินชนิดร้อยท่อ (Underground in Conduit Cable) 4. เคเบิลในราง (Throughing Cable) 5. เคเบิลใต้น้ำ (Submarine Cable)

  15. Switch TechnologyPacket Switch โครงข่ายโทรคมนาคมอีกประเภทหนึ่งที่ใช้เทคโนโลยีเป็น Packet Switch เช่น โครงข่ายข้อมูลความเร็วสูง ( Broadband Network )โดยภายในโครงข่ายจะมีอุปกรณ์ที่ทำหน้าที่ในการ Switch ข้อมูลเพื่อส่งไปปลายทาง ซึ่งก็ขึ้นอยู่กับจะใช้เทคโนโลยีไหนในการสวิทซ์ ( X.25 Frame Relay,ATM ) หลักการทำงานของระบบ Packet Switch คือ จำนวนช่องสัญญาณที่มีอยู่ทั้งหมดจะถูกแบ่งกันใช้งานตามช่วงเวลาที่เหมาะสมของแต่ละบริการและความต้องการ จะไม่มีการจองช่องสัญญาณก่อนล่วงหน้าในการใช้งาน ดังนั้นทำให้สามารถใช้ทรัพยากรที่มีอยู่ได้อย่างมีประสิทธิภาพ

  16. Switch TechnologyCircuit Switch ( PSTN / ISDN ) โครงข่ายโทรคมนาคมที่ใช้เทคโนโลยี Circuit Switch เช่น โครงข่ายโทรศัพท์ (PSTN Network หรือ ISDN Network) โดยภายในโครงข่ายจะมีอุปกรณ์ชุมสายเป็นตัวสลับเลือกผู้เช่าให้สนทนากันได้ หลักการทำงานของระบบ Circuit Switch คือ1. ต้องมีการจองช่องสัญญาณไว้ล่วงหน้าก่อนจะมีการใช้งานทุกครั้ง ( เกิดขึ้นตอน ยกหูแล้วกดเลขหมายเพื่อโทรออก )2. ในขณะใช้สายหรือกำลังสนทนาอยู่ ช่องสัญญาณดังกล่าวจะไม่ถูกแบ่งไปให้ผู้อื่นใช้งาน ( ถูกครอบครองโดยคู่สนทนานั้นๆ )3. หลังจากยกเลิกการใช้งานแล้ว ช่องสัญญาณดังกล่าวจึงจะว่างลง ผู้อื่นจึงจะจองใช้งานต่อไปได้*** ข้อสังเกต การใช้งานแบบ Circuit Switch เป็นการใช้งานช่องสัญญาณที่ไม่มีประสิทธิภาพเนื่องจากถูกจองตลอดการใช้งาน

  17. 1. อุปกรณ์ชุมสายโทรศัพท์ ( Switch Equipment ) โครงข่ายโทรคมนาคมในปัจจุบันใช้เทคโนโลยีในการสลับข้อมูล ( Switching ) 2 แบบ คือ Circuit Switch Technology Telecommunication Network • Packet Switch Technology • X.25 • Frame Relay • ATM

  18. ตู้พักสาย ( MDF ) แบบ CROSS CONNECTION WIRE GUIDE JUMPER WIRE สัญญาณจาก PABX สายนอก CO.LINE WITH ARRESTOR ไป EXTENSION GROUND GROUND TERMINAL

  19. ฟังก์ชันการทำงานของชุมสายโทรศัพท์โดยทั่วไปแล้วจะประกอบด้วย 2 ส่วน คือ1. อุปกรณ์ชุมสายโทรศัพท์ ( Switching Equipment )2. อุปกรณ์สัญญาณ ( Transmission Equipment )

  20. เทคโนโลยีความเร็วสูง ( DSL )( DIGITAL SUBSCRIBER LINE ) DSL เป็นเทคโนโลยีด้านสื่อสารความเร็วสูงหลายสื่อ อาทิ …... ADSL ช่วยให้การสื่อสารบนคู่สายโทรศัพท์ ซึ่งเป็นสายทองแดงให้เร็วขึ้น ( รับข้อมูลสูงสุดถึง 8 Mbps และส่งข้อมูลสูงสุดถึง 1 Mbps )FDSLช่วยให้สื่อสารบนสาย OPTICAL FIBER ได้ถึง 2 Mbps

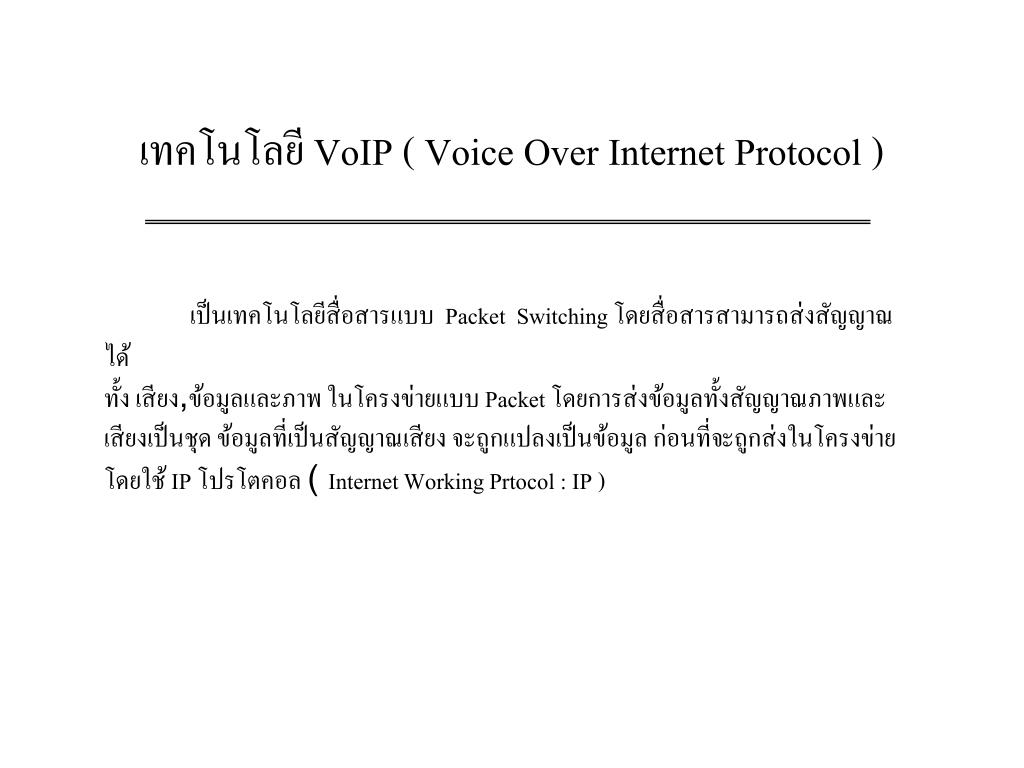

  21. เทคโนโลยี VoIP ( Voice Over Internet Protocol ) เป็นเทคโนโลยีสื่อสารแบบ Packet Switching โดยสื่อสารสามารถส่งสัญญาณได้ทั้ง เสียง,ข้อมูลและภาพ ในโครงข่ายแบบ Packet โดยการส่งข้อมูลทั้งสัญญาณภาพและเสียงเป็นชุด ข้อมูลที่เป็นสัญญาณเสียง จะถูกแปลงเป็นข้อมูล ก่อนที่จะถูกส่งในโครงข่ายโดยใช้ IP โปรโตคอล ( Internet Working Prtocol : IP )
