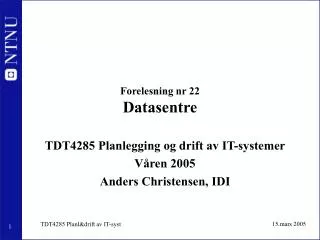

  1. Forelesning nr 22Datasentre TDT4285 Planlegging og drift av IT-systemer Våren 2005 Anders Christensen, IDI TDT4285 Planl&drift av IT-syst

  2. Plassering Adgang Sikkerhet Strømforsyning Kabling av strøm Ventilasjon Brannslukning Skap (rack) Luftsirk/kjøling Kabelføringer Datagulv Merking Kommunikasjon Konsolltjenere Arbeidsplasser Verktøy Planlegging av maskinrom TDT4285 Planl&drift av IT-syst

  3. Plassering • Vanligst: i en kjeller • Helst ikke for mye sol (kjøleproblem) • Bør være sikret for ulykker og skader • Tung på infrastruktur • Må tas med i planleggingen av bygget TDT4285 Planl&drift av IT-syst

  4. Adgang og sikkerhet • For sikkerhet (dvs begrensning) • Færrest mulige dører og vinduer • Alle dører skal ha kontrollert adgang • Kontroll på hvem som har tilgang • For tilgang • Lasteramper og varemottak (og heis) • Bredde/høyde på dørene TDT4285 Planl&drift av IT-syst

  5. Strømforsyning • Dimensjonere strømforbruk • Oppdeling i kurser • Plassering av sikringsskap • Nødstoppknapp • Strømforbruk ved oppstart • Kjappe/trege sikringer • UPS forbruk? • Dieselaggregat TDT4285 Planl&drift av IT-syst

  6. Uninterrupted power supply Signallinje for automatisk shutdown UPS Offentlig strømforsyning Strøm til maskinrom Mulig diesel- aggregat Nødstopp Batterier TDT4285 Planl&drift av IT-syst

  7. UPS • Batterier har levetid, må skiftes • Husk å koble på lys på UPS • Monitorere ytelse • Viktig med tørrtesting • Hvor stor kapasitet (i minutter) • Automatisk inn og utkobling? TDT4285 Planl&drift av IT-syst

  8. Kabling av strøm • Generelt lurt: Strømfordeling inne i rack’ene • Alternative løsninger: • Uttak under datagulv • Uttak fra skinne i tak • Uttak fra kabelgate langs vegg • Ved pr-rack-UPS trengs færre strømuttak • Regel: mange kurser og mye overlapp • Vurdere egne datauttak for strøm TDT4285 Planl&drift av IT-syst

  9. Ventilasjon • Lite behov for luftutskiftning • Kan brukes for å regulere temperatur • Bør ha filtrering for å redusere støv TDT4285 Planl&drift av IT-syst

  10. Brannslukking • Vann gir store skader! • Halongassanlegg er ikke lengre tillatt • CO2 er effektivt men skummelt • Bør slå av strøm (også UPS) og kjølevifter (røyk/støv-skader) TDT4285 Planl&drift av IT-syst

  11. Dataskap • Vanligst med 19’’ datarack • Kan ha UPS eller strømfordelere på racket • Krever rackmonterbare maskiner • Maskinkassene er dyrere • Velg løsninger med enkelt vedlikehold • Rack-løsninger: • Sideplater, dører, bakplater, viftebrett • Braketter, blindplater TDT4285 Planl&drift av IT-syst

  12. Luftsirkulasjon • Hovedregler • Maskiner: inn foran og ut bak • Rack: inn foran/nede og ut oppe/bak • Romkjølere: inn oppe og ut nede/under datagulv • Hvordan finne optimal sirkulasjon? • Bruk markør (sigar?) og termometer • Eksperimenter med sideplater TDT4285 Planl&drift av IT-syst

  13. Kjøling • Effekt i (omtrentlig) KWatt • To typer: • Isvannsanlegg med ekstern kaldtvann • Egen kjøleenhet med ekstern radiator • ”Isvannsanlegg”: rundt 10-12 C • Fungerer som avfuktere av lufta TDT4285 Planl&drift av IT-syst

  14. Eksempel: luftsirkulasjon Kjøleenhet Vifte Strøm Frontside Bakside Lukket kjøles- system Radiator Datagulv 19’’ rack Vannverket TDT4285 Planl&drift av IT-syst

  15. Kabelføringer • Etterstrev permanent kabling • Lag kabler med perfekte lengder • Strips (ikke tape!) fast til kabelføringsveier • Gjør det ryddig og pent • Ikke-intuitiv kabling merkes i begge ender • Vurder patchings/koblingspaneler • Bruk fargekoding for kabler med ulik bruk TDT4285 Planl&drift av IT-syst

  16. Datagulv • Dvs gulv med 60x60cm-plater • Hull i platene gir: • Luftføringsvei ifm ventilasjon • Mulighet for kabelføring • Sikkerhetsmargin ved vannskade • For store datarom: navngi hver plate • Hevet gulv eller undergulv TDT4285 Planl&drift av IT-syst

  17. Merking • Ulike typer merking • Tyverimerking (eierskap, kan ikke tas bort) • Funksjon (midlertidig, endres ved behov) • Fjerne merking som ikke lenger er korrekt • Merk ting på en pen måte • Unngå: • Permanent funksjonsmerking • ’Gule postitlapper’ • Strikk og billig tape. TDT4285 Planl&drift av IT-syst

  18. Konsolltjenere • Ha færre skjermer enn maskiner! • Gir mindre varmeutvikling • Gir bedre plassutnyttelse • Gir mindre kabling (mus/kbd har løs kabling) • Løsning: konsollvekslere • Enkle vekslere: kobling mellom likt utstyr • Komplekse: kobling mellom Sun, PC etc • Formater: VGA, seriekonsoll TDT4285 Planl&drift av IT-syst

  19. Kommunikasjon • Ha telefon tilgjengelig (evt mobiltelefon) • Calling-anlegg? • Ringeklokke på utsiden av kontrollert sone TDT4285 Planl&drift av IT-syst

  20. Arbeidsplasser • Maskinrom er ikke en egnet arbeidsplass • Brukes bare for kortere arbeid på hardware • Hørselvern? • Etabler operatørrom ved siden av • Støyskjerming og bedre temperatur • Konsoller fra konsollvekslere settes der • Gjerne glassvegg imellom • Må ha direkteadgang via dør TDT4285 Planl&drift av IT-syst

  21. Verktøy • Etabler en rullende verktøyvogn • Hold orden på verktøyet: • Merk alt verktøyet • La alle ting ha sine faste plass • Bruk skrujern fremfor bit-sett • Mulighet: personlig verktøy dersom ikke de ansatte klarer å holde orden på felles verktøy. TDT4285 Planl&drift av IT-syst

  22. Andre ting • Fremkomlighet for jekktralle med europalle • Lommelykter og ekstra belysning • Operatør-rom • Dokumentasjonssamling • Plass til adgang for vogner og trillebord TDT4285 Planl&drift av IT-syst
