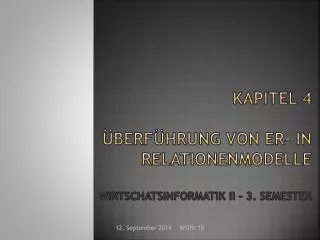

Kapitel 4Überführung von ER- in RelationenmodelleWirtschatsinformatik II - 3. Semester

12. September 2014WS09/10
