1. II UNIDAD EQUIPAMIENTO PARA SUMINISTRO DE COMBUSTIBLE

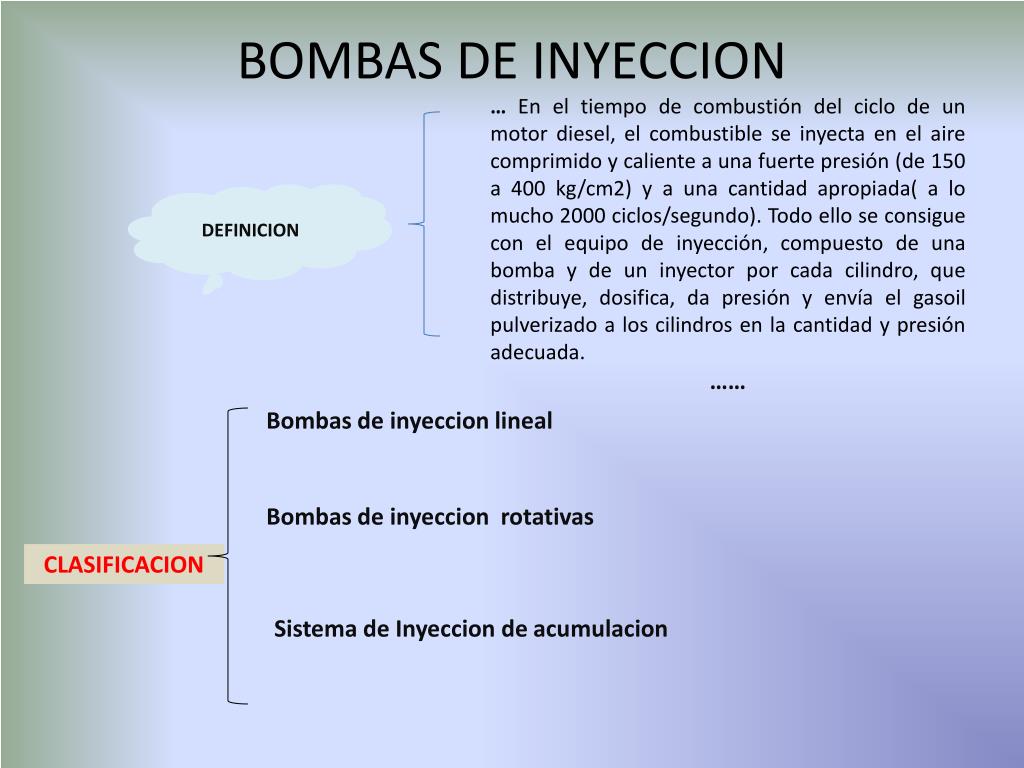

2. BOMBAS DE INYECCION … En el tiempo de combustión del ciclo de un motor diesel, el combustible se inyecta en el aire comprimido y caliente a una fuerte presión (de 150 a 400 kg/cm2) y a una cantidad apropiada( a lo mucho 2000 ciclos/segundo). Todo ello se consigue con el equipo de inyección, compuesto de una bomba y de un inyector por cada cilindro, que distribuye, dosifica, da presión y envía el gasoil pulverizado a los cilindros en la cantidad y presión adecuada. …… DEFINICION Bombas de inyeccion lineal Bombas de inyeccion rotativas CLASIFICACION Sistema de Inyeccion de acumulacion

4. Bomba de Inyección lineal • La bomba de inyección Bosh o en linea como se conoce también, es un aparato mecánico de elevada precisión que tiene la función principal en el Sistema de Inyección DIESEL esto es: Elevar la presión del combustible a los valores de trabajo del INYECTOR en el momento y con el ritmo y tiempo de duración adecuados . • Dosificar con exactitud la cantidad de combustible que será inyectado al cilindro de acuerdo a la voluntad del conductor. • Regular las velocidades máximas y mínimas del motor.

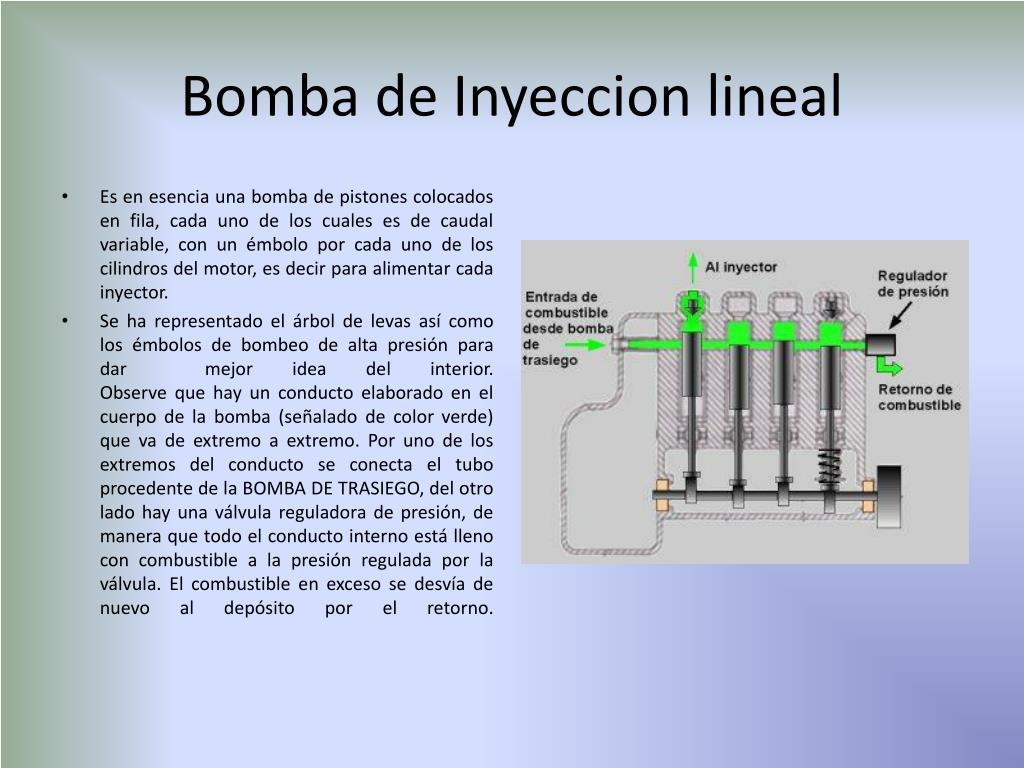

5. Bomba de Inyeccion lineal • Es en esencia una bomba de pistones colocados en fila, cada uno de los cuales es de caudal variable, con un émbolo por cada uno de los cilindros del motor, es decir para alimentar cada inyector. • Se ha representado el árbol de levas así como los émbolos de bombeo de alta presión para dar  mejor idea del interior.Observe que hay un conducto elaborado en el cuerpo de la bomba (señalado de color verde) que va de extremo a extremo. Por uno de los extremos del conducto se conecta el tubo procedente de la BOMBA DE TRASIEGO, del otro lado hay una válvula reguladora de presión, de manera que todo el conducto interno está lleno con combustible a la presión regulada por la válvula. El combustible en exceso se desvía de nuevo al depósito por el retorno.

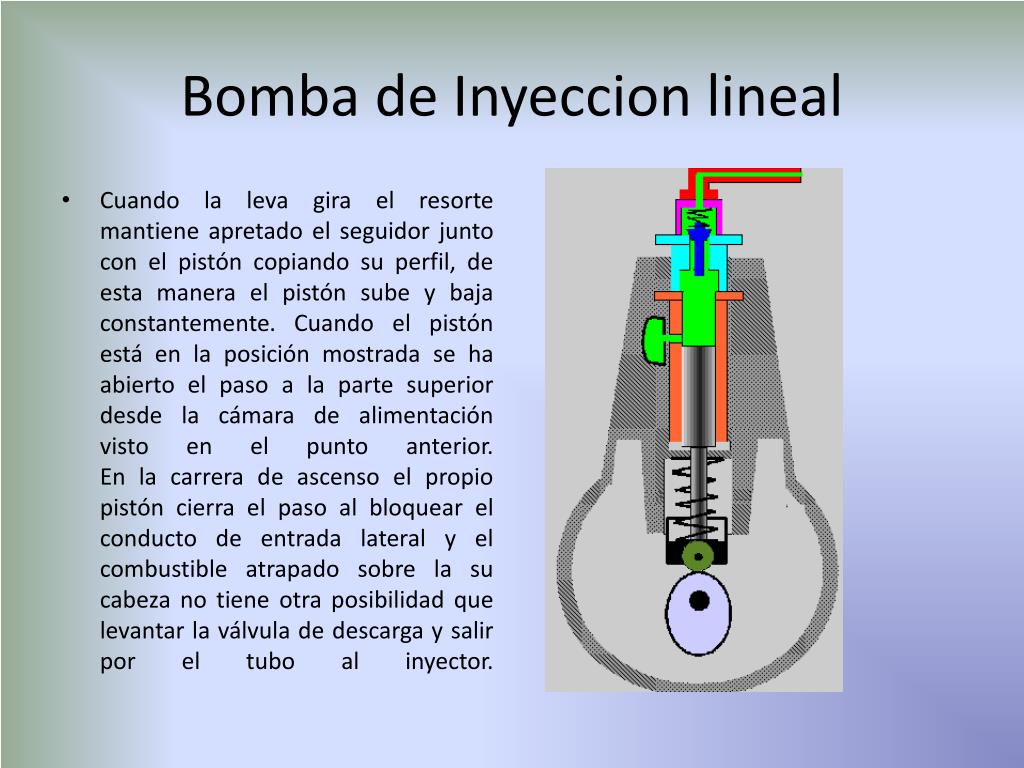

6. Bomba de Inyeccion lineal • Cuando la leva gira el resorte mantiene apretado el seguidor junto con el pistón copiando su perfil, de esta manera el pistón sube y baja constantemente. Cuando el pistón está en la posición mostrada se ha abierto el paso a la parte superior desde la cámara de alimentación visto en el punto anterior.En la carrera de ascenso el propio pistón cierra el paso al bloquear el conducto de entrada lateral y el combustible atrapado sobre la su cabeza no tiene otra posibilidad que levantar la válvula de descarga y salir por el tubo al inyector.

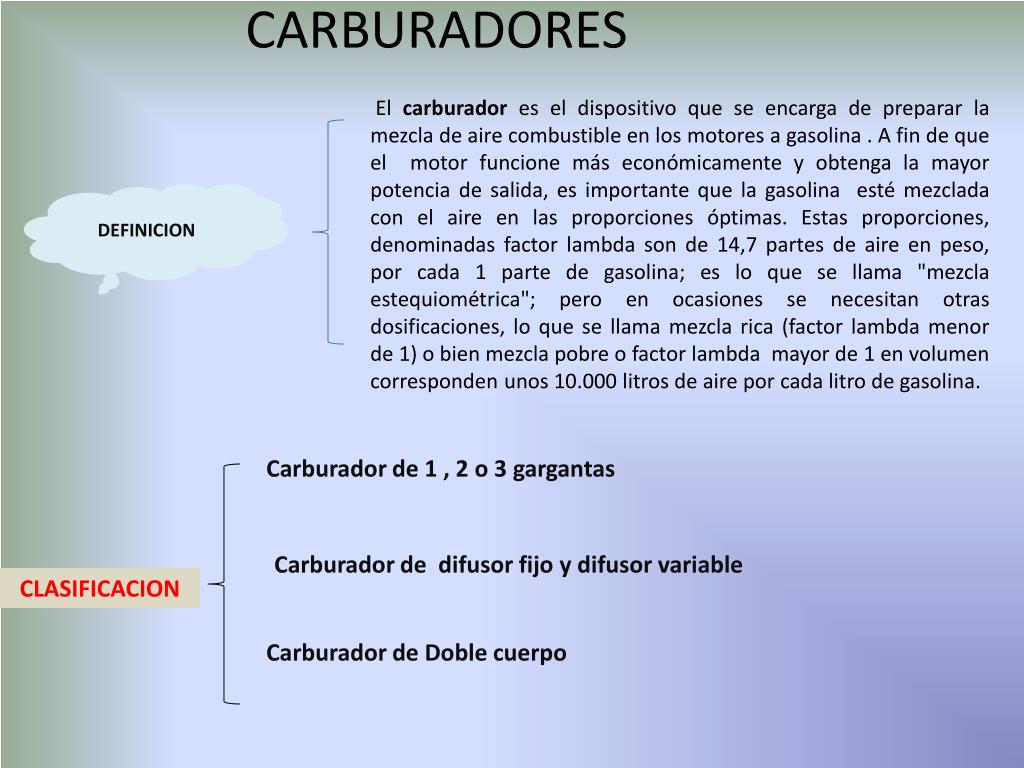

7. CARBURADORES El carburador es el dispositivo que se encarga de preparar la mezcla de aire combustible en los motores a gasolina . A fin de que el motor funcione más económicamente y obtenga la mayor potencia de salida, es importante que la gasolina esté mezclada con el aire en las proporciones óptimas. Estas proporciones, denominadas factor lambda son de 14,7 partes de aire en peso, por cada 1 parte de gasolina; es lo que se llama "mezcla estequiométrica"; pero en ocasiones se necesitan otras dosificaciones, lo que se llama mezcla rica (factor lambda menor de 1) o bien mezcla pobre o factor lambda mayor de 1 en volumen corresponden unos 10.000 litros de aire por cada litro de gasolina. DEFINICION Carburador de 1 , 2 o 3 gargantas Carburador de difusor fijo y difusor variable CLASIFICACION Carburador de Doble cuerpo

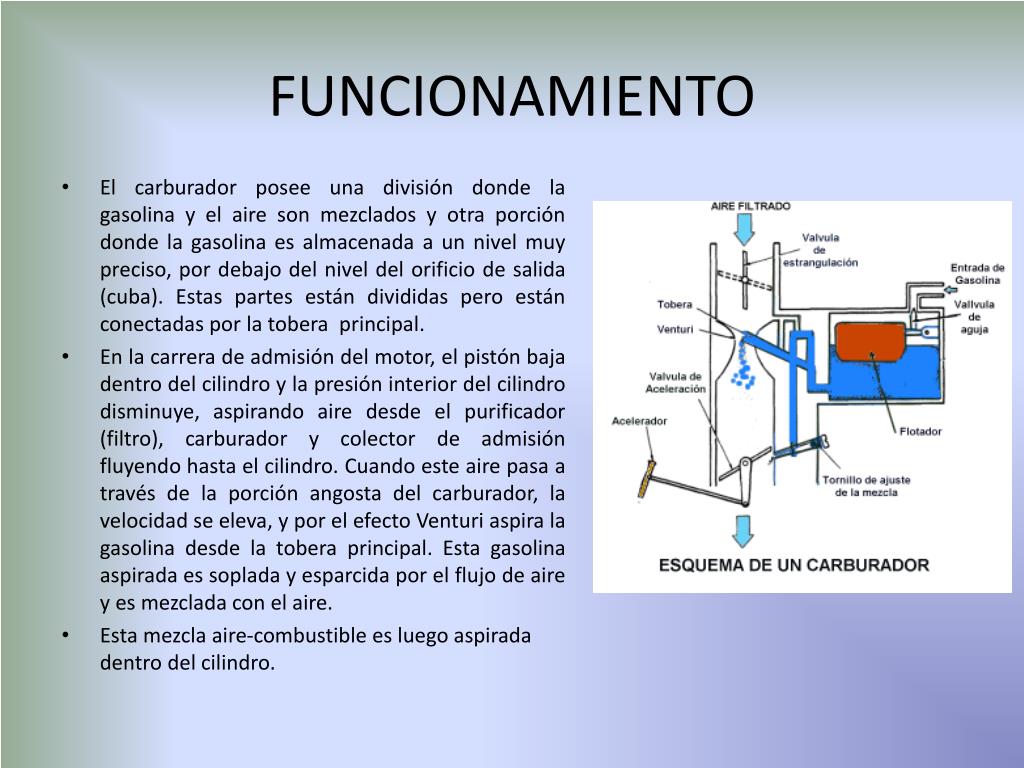

9. FUNCIONAMIENTO • El carburador posee una división donde la gasolina y el aire son mezclados y otra porción donde la gasolina es almacenada a un nivel muy preciso, por debajo del nivel del orificio de salida (cuba). Estas partes están divididas pero están conectadas por la tobera principal. • En la carrera de admisión del motor, el pistón baja dentro del cilindro y la presión interior del cilindro disminuye, aspirando aire desde el purificador (filtro), carburador y colector de admisión fluyendo hasta el cilindro. Cuando este aire pasa a través de la porción angosta del carburador, la velocidad se eleva, y por el efecto Venturi aspira la gasolina desde la tobera principal. Esta gasolina aspirada es soplada y esparcida por el flujo de aire y es mezclada con el aire. • Esta mezcla aire-combustible es luego aspirada dentro del cilindro.

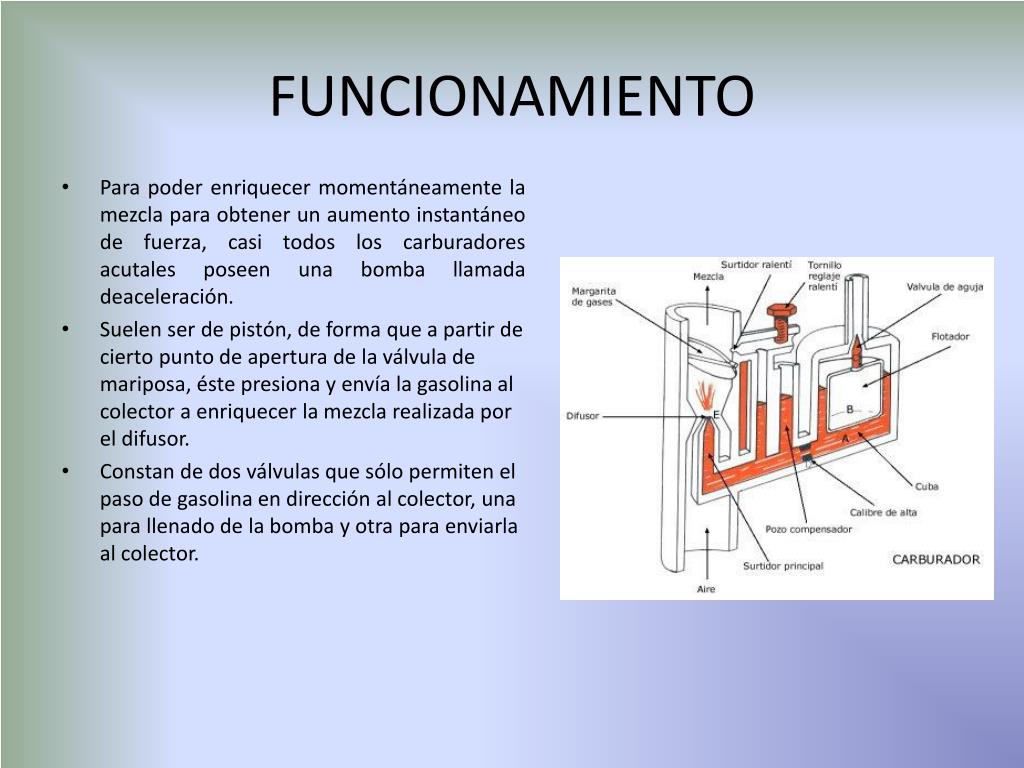

10. FUNCIONAMIENTO • Para poder enriquecer momentáneamente la mezcla para obtener un aumento instantáneo de fuerza, casi todos los carburadores acutales poseen una bomba llamada deaceleración. • Suelen ser de pistón, de forma que a partir de cierto punto de apertura de la válvula de mariposa, éste presiona y envía la gasolina al colector a enriquecer la mezcla realizada por el difusor. • Constan de dos válvulas que sólo permiten el paso de gasolina en dirección al colector, una para llenado de la bomba y otra para enviarla al colector.

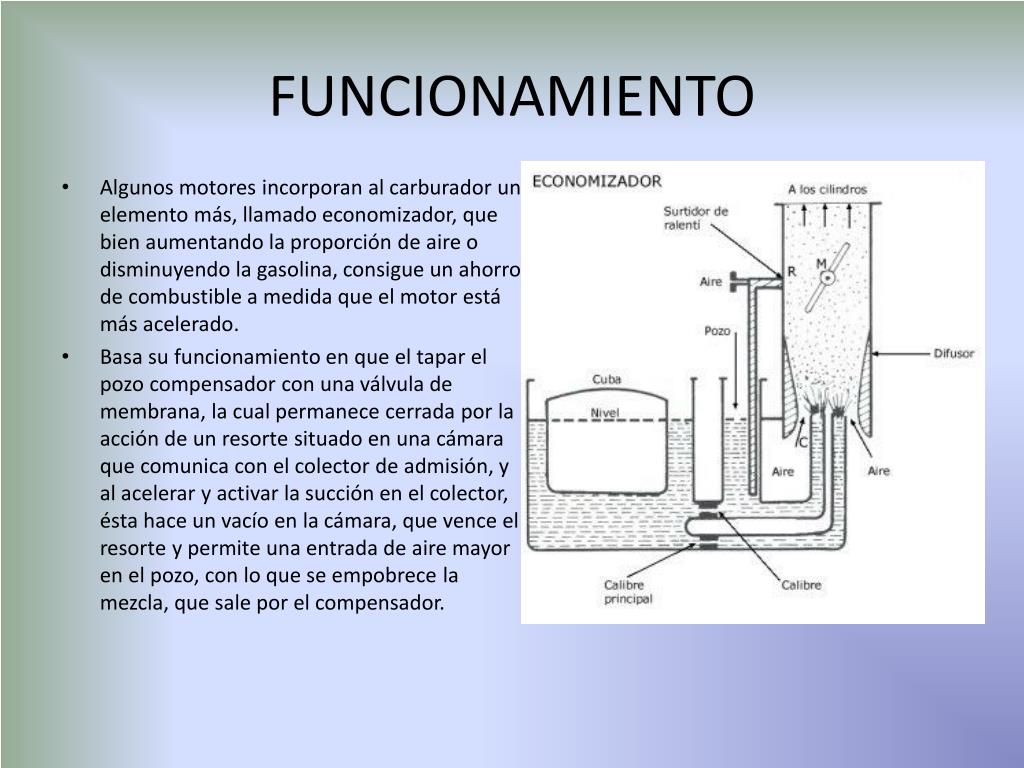

11. FUNCIONAMIENTO • Algunos motores incorporan al carburador un elemento más, llamado economizador, que bien aumentando la proporción de aire o disminuyendo la gasolina, consigue un ahorro de combustible a medida que el motor está más acelerado. • Basa su funcionamiento en que el tapar el pozo compensador con una válvula de membrana, la cual permanece cerrada por la acción de un resorte situado en una cámara que comunica con el colector de admisión, y al acelerar y activar la succión en el colector, ésta hace un vacío en la cámara, que vence el resorte y permite una entrada de aire mayor en el pozo, con lo que se empobrece la mezcla, que sale por el compensador.

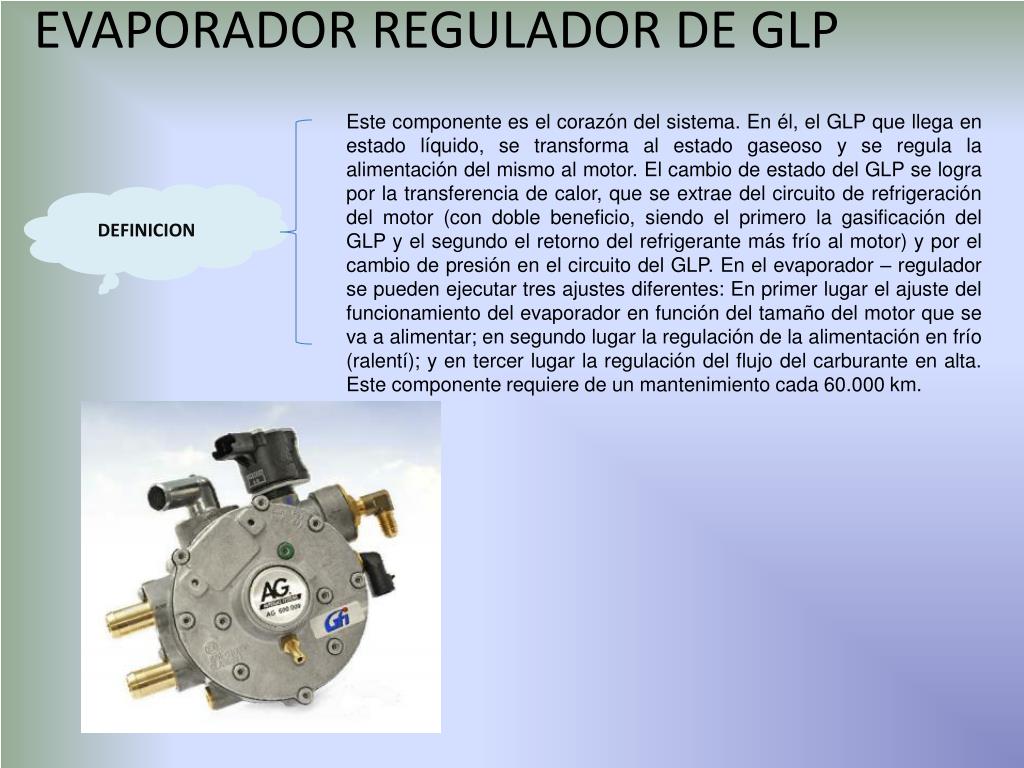

13. EVAPORADOR REGULADOR DE GLP Este componente es el corazón del sistema. En él, el GLP que llega en estado líquido, se transforma al estado gaseoso y se regula la alimentación del mismo al motor. El cambio de estado del GLP se logra por la transferencia de calor, que se extrae del circuito de refrigeración del motor (con doble beneficio, siendo el primero la gasificación del GLP y el segundo el retorno del refrigerante más frío al motor) y por el cambio de presión en el circuito del GLP. En el evaporador – regulador se pueden ejecutar tres ajustes diferentes: En primer lugar el ajuste del funcionamiento del evaporador en función del tamaño del motor que se va a alimentar; en segundo lugar la regulación de la alimentación en frío (ralentí); y en tercer lugar la regulación del flujo del carburante en alta. Este componente requiere de un mantenimiento cada 60.000 km. DEFINICION

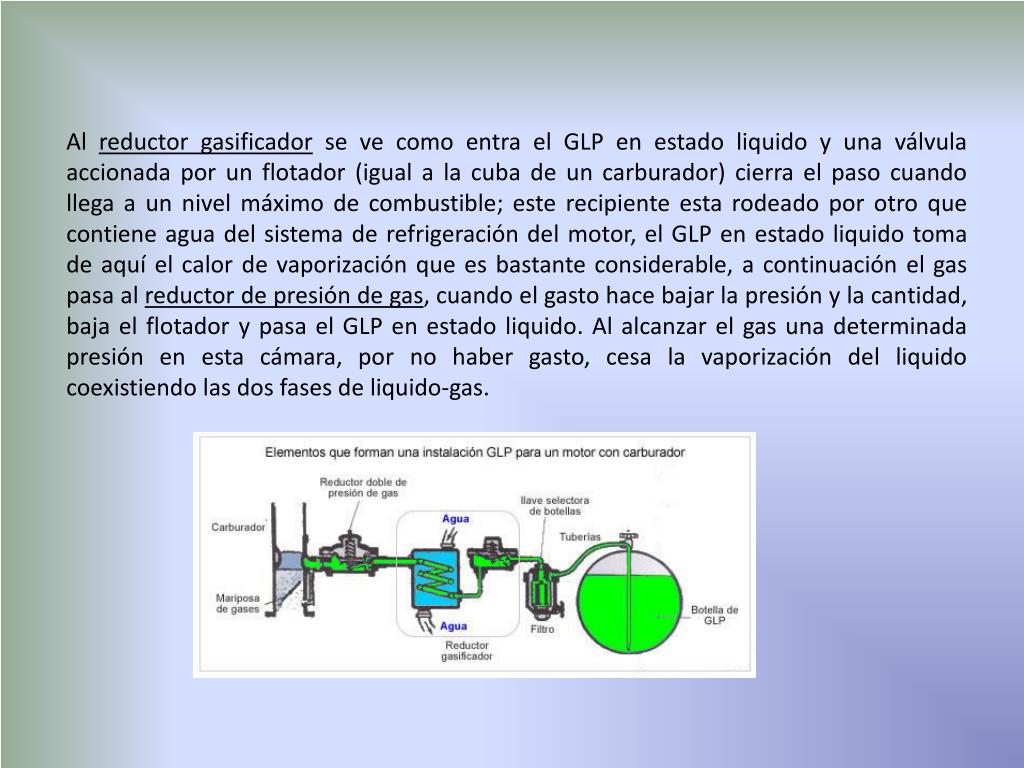

15. Al reductor gasificador se ve como entra el GLP en estado liquido y una válvula accionada por un flotador (igual a la cuba de un carburador) cierra el paso cuando llega a un nivel máximo de combustible; este recipiente esta rodeado por otro que contiene agua del sistema de refrigeración del motor, el GLP en estado liquido toma de aquí el calor de vaporización que es bastante considerable, a continuación el gas pasa al reductor de presión de gas, cuando el gasto hace bajar la presión y la cantidad, baja el flotador y pasa el GLP en estado liquido. Al alcanzar el gas una determinada presión en esta cámara, por no haber gasto, cesa la vaporización del liquido coexistiendo las dos fases de liquido-gas.

17. MOTORES DE 2T • El motor de dos tiempos, también denominado motor de dos ciclos, es un motor de combustión interna que realiza las cuatro etapas del ciclo termodinámico (admisión, compresión, explosion y escape) en dos movimientos lineales del pistón (una vuelta del cigüeñal). Se diferencia del más conocido y frecuente motor de cuatro tiempos de ciclo de Otto, en el que este último realiza las cuatro etapas en dos revoluciones del cigüeñal. Existe tanto en ciclo Otto como en ciclo Diésel.

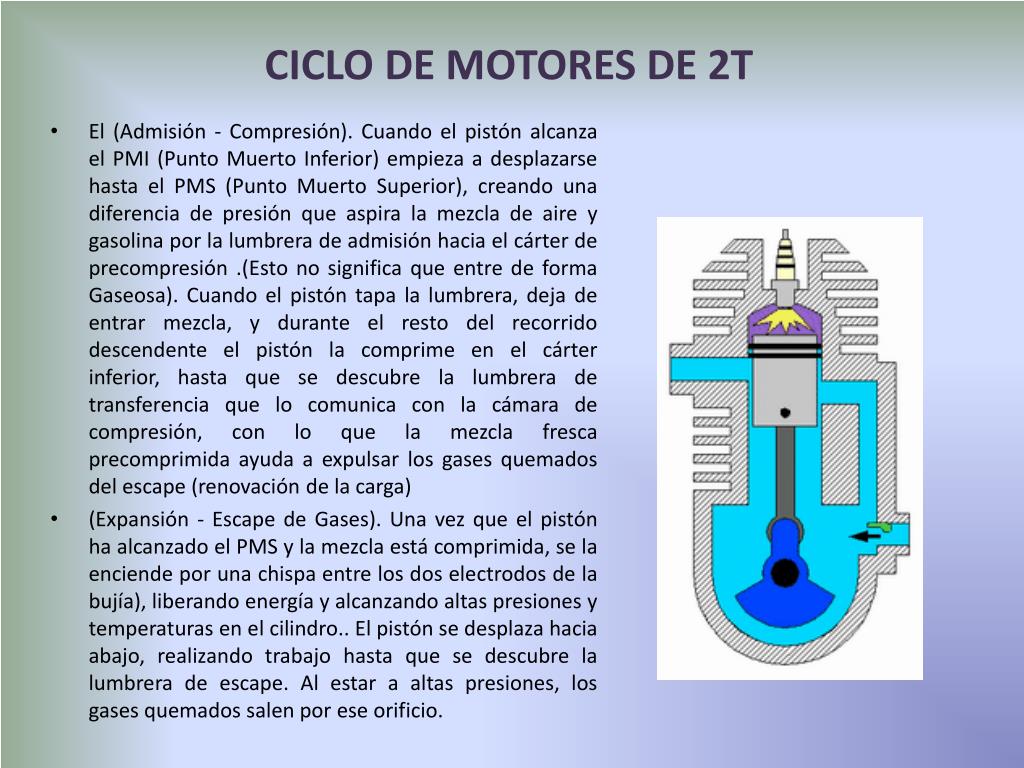

18. CICLO DE MOTORES DE 2T • El (Admisión - Compresión). Cuando el pistón alcanza el PMI (Punto Muerto Inferior) empieza a desplazarse hasta el PMS (Punto Muerto Superior), creando una diferencia de presión que aspira la mezcla de aire y gasolina por la lumbrera de admisión hacia el cárter de precompresión .(Esto no significa que entre de forma Gaseosa). Cuando el pistón tapa la lumbrera, deja de entrar mezcla, y durante el resto del recorrido descendente el pistón la comprime en el cárter inferior, hasta que se descubre la lumbrera de transferencia que lo comunica con la cámara de compresión, con lo que la mezcla fresca precomprimida ayuda a expulsar los gases quemados del escape (renovación de la carga) • (Expansión - Escape de Gases). Una vez que el pistón ha alcanzado el PMS y la mezcla está comprimida, se la enciende por una chispa entre los dos electrodos de la bujía), liberando energía y alcanzando altas presiones y temperaturas en el cilindro.. El pistón se desplaza hacia abajo, realizando trabajo hasta que se descubre la lumbrera de escape. Al estar a altas presiones, los gases quemados salen por ese orificio.
