Pristávanie lietadla

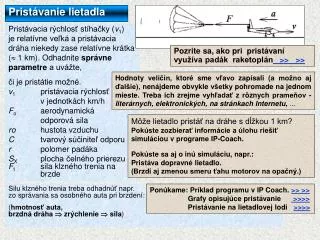

1. Pristávanie lietadla Pristávacia rýchlosť stíhačky (v1) je relatívne veľká a pristávacia dráha niekedy zase relatívne krátka ( 1 km). Odhadnite správne parametre a uvážte, či je pristátie možné. v1 pristávacia rýchlosť v jednotkách km/h Fo aerodynamická odporová sila ro hustota vzduchu C tvarový súčiniteľ odporu r polomer padáka SX plocha čelného prierezu Ft sila klzného trenia na brzde Pozrite sa, ako pri pristávaní využíva padák raketoplán >> >> Hodnoty veličín, ktoré sme vľavo zapísali (a možno aj ďalšie), nenájdeme obvykle všetky pohromade na jednom mieste. Treba ich zrejme vyhľadať z rôznych prameňov - literárnych, elektronických, na stránkach Internetu, ... Môže lietadlo pristáť na dráhe s dĺžkou 1 km? Pokúste zozbierať informácie a úlohu riešiť simuláciou v programe IP-Coach. Pokúste sa aj o inú simuláciu, napr.: Pristáva dopravné lietadlo. (Brzdí aj zmenou smeru ťahu motorov na opačný.) Silu klzného trenia treba odhadnúť napr. zo správania sa osobného auta pri brzdení: (hmotnosť auta, brzdná dráha  zrýchlenie  sila) Ponúkame: Príklad programuv IP Coach. >> >> Grafy opisujúce pristávanie >>>> Pristávanie na lietadlovej lodi>>>>

2. Dokážete si vymyslieť aj iné simulácie? Napr:Ako pristáva lietadlo na palube lietadlovej lode? >> Pristávanie lietadla Pristávacia rýchlosť stí-hačky (v1) je veľká a pristávacia dráha rela-tívne krátka (1 km). Odhadnite správne pa-rametre a uvážte, či je pristátie možné. Okrem konštantnej brzd-nej (trecej) sily Ft, ktorá pôsobí na kolesá, by sme mali brať do úvahy aj aerodynamickú odpo-rovú silu, ktorá pôsobí na padák, prípadne aj na trup a krídla lietadla. Možno, že by ste vedeli program trochu aj vylepšiť, napr.: Myslíte si, ze pilot začne brzdiť hneď ako sa podvozok dotkne pristavávacej dráhy? Program air_land v IP Coach - MODELOVANIE nájdete v adresári CD99.

3. Pokúste sa použiť grafy, aby ste vysvetlili, ako prebiehalo pristávanie. Program AIR_LAND v IP Coach - MODELOVANIE nájdete v adresári CD99.

4. Potrebujete zväčšeninu? >> >> Ponúkame dva obrázky k úlohe „Ako lietadlo pristáva na palube lietadlovej lode?“ Vľavo - pohľad na lietadlovú loď (USS HARRY S. TRUMAN).Vpravo - pristávajúce lietadlo v okamihu, keď sa pristávací hák lietadla zachytil o lano. Pristáva lietadlo - F/A 18 „Hornet“ dĺžka - približne 17 m, hmotnosť- približne 20 ton, rýchlosť pri dosadnutí na palubu je 230 km/h. Program LAND_LOD v IP Coach MODELOVANIE je v adresári CD99 na tomto disku. Ako to vidí pilot?>> Pozrite sa na videozáznam pristátia (klik na obrázok vpravo dole).  Na nasledujúcej strane sa pozrite na zachytenie lana pristávacím hákom lietadla >> >> >> Aké vlastnosti požadujeme od pristávacieho lana ?Ako treba naprogramovať pôsobenie brzdiaceho mecha- nizmu? Napr.: Máme pôsobiť na lano konštnatnou silou po celý čas brzdenia, alebo brzdiacu silu postupne zväčšovať, napr. podľa vzťahu F = k l, kde l je dĺžka lana uvoľnené- ho z bubna brzdy? >> >> >>

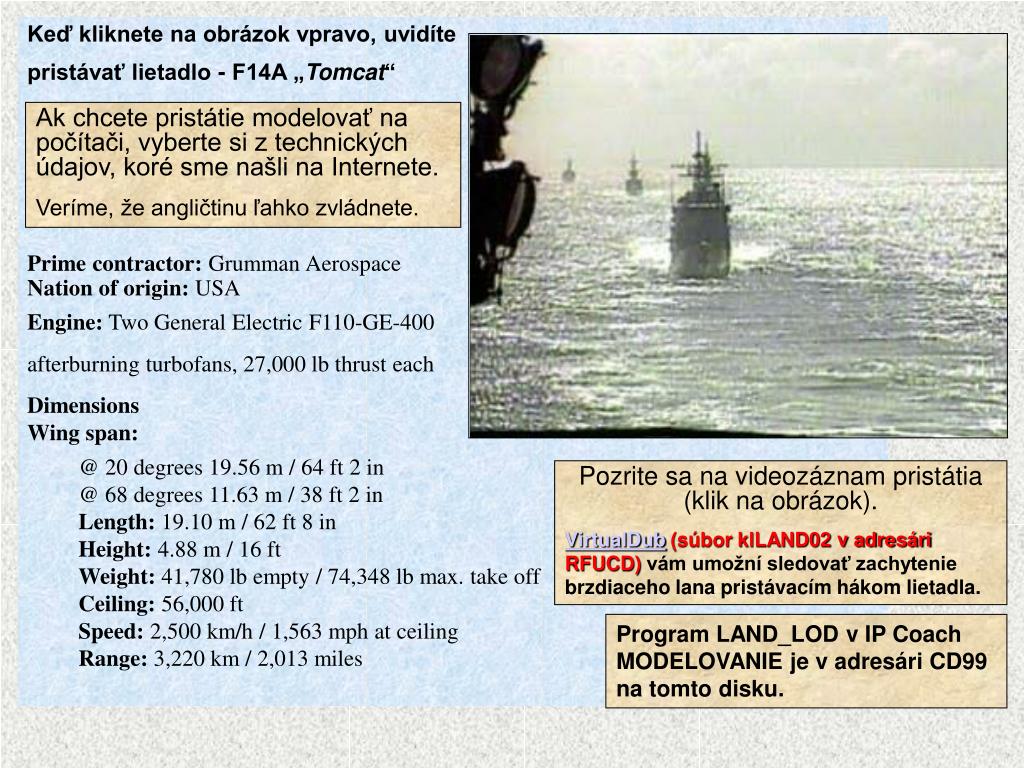

5. Keď kliknete na obrázok vpravo, uvidíte • pristávať lietadlo - F14A „Tomcat“ • Prime contractor: Grumman AerospaceNation of origin: USA • Engine: Two General Electric F110-GE-400 • afterburning turbofans, 27,000 lb thrust each • DimensionsWing span: • @ 20 degrees 19.56 m / 64 ft 2 in • @ 68 degrees 11.63 m / 38 ft 2 inLength: 19.10 m / 62 ft 8 inHeight: 4.88 m / 16 ft • Weight: 41,780 lb empty / 74,348 lb max. take offCeiling: 56,000 ftSpeed: 2,500 km/h / 1,563 mph at ceilingRange: 3,220 km / 2,013 miles Ak chcete pristátie modelovať na počítači, vyberte si z technických údajov, koré sme našli na Internete. Veríme, že angličtinu ľahko zvládnete. Pozrite sa na videozáznam pristátia (klik na obrázok). VirtualDub (súbor klLAND02 v adresári RFUCD) vám umožní sledovať zachytenie brzdiaceho lana pristávacím hákom lietadla. Program LAND_LOD v IP Coach MODELOVANIE je v adresári CD99 na tomto disku.

6. Potrebujete zväčšeninu? >> >> Ponúkame dva obrázky k úlohe „Ako lietadlo pristáva na palube lietadlovej lode?“ Vľavo - pohľad na lietadlovú loď (USS HARRY S. TRUMAN).Vpravo - pristávajúce lietadlo v okamihu, keď sa pristávací hák lietadla zachytil o lano. Vpravo hore: Pristáva lietadlo - F/A 18 „Hornet“ dĺžka - približne 17 m, hmotnosť- približne 20 ton, rýchlosť pri dosadnutí na palubu je 230 km/h. Na nasledujúcej strane sa pozrite na zachytenie lana pristávacím hákom lietadla>> >> >> Program LAND_LOD v IP Coach MODELOVANIE je v adresári CD99 na tomto disku. Ako to vidí pilot? Klik na tmavú plošku vpravo Ako dlho trvalo pristátie?Chceš merať čas? (súbor klLAND04 v adresári RFUCD)

7. Pristáva lietadlo - F/A 18 „Hornet“ dĺžka - približne 17 m, hmotnosť približne 20 ton, rýchlosť pri dosadnutí na palubu je 230 km/h. Potrebujete zväčšeninu? >> Program LAND_LOD v IP Coach MODELOVANIE je v adresári CD99 na tomto disku. Na nasledujúcej strane sa pozrite na zachytenie lana pristávacím hákom lietadla >> >> >> Aké vlastnosti požadujeme od pri-stávacieho lana ?Ako treba naprogramovať brzdiaci mechanizmus? (konštanta k?) Napr.: Máme pôsobiť na lano kon-štnatnou silou po celý čas brzde-nia, alebo brzdiacu silu postupne zväčšovať, napr. podľa vzťahu F = k (l-y), kde (l-y) je dĺžka lana uvoľneného z bubna brzdy? Chcete sa pozrieť zblízka na brzdiaci mechanizmus? 

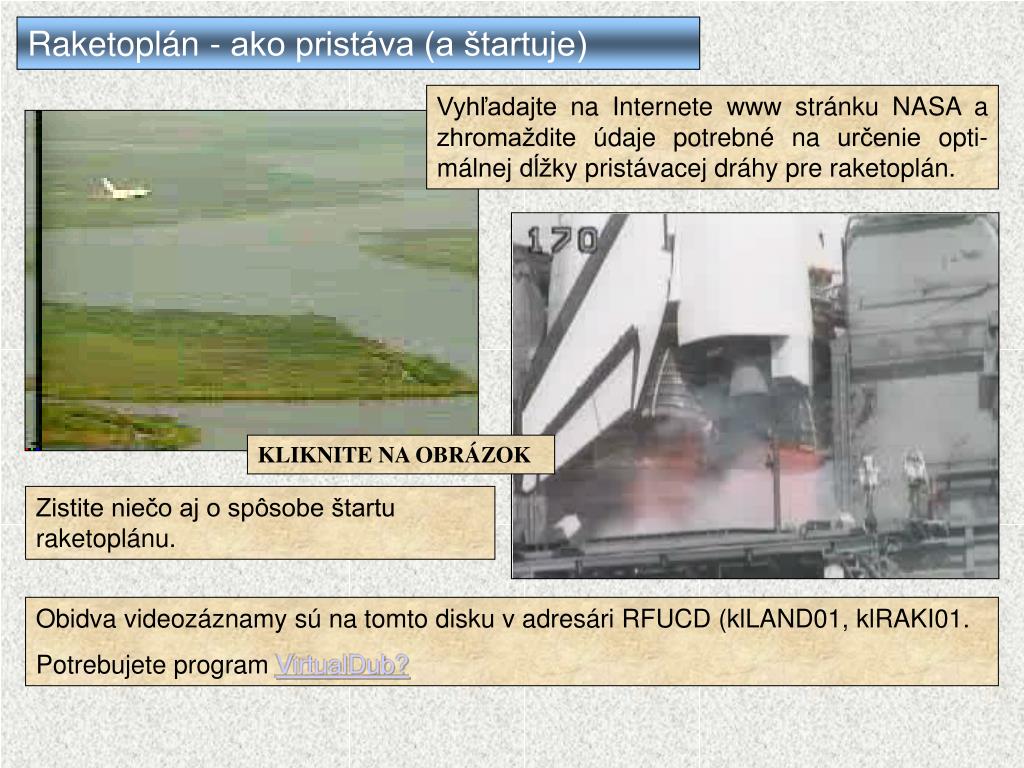

8. Raketoplán - ako pristáva (a štartuje) Vyhľadajte na Internete www stránku NASA a zhromaždite údaje potrebné na určenie opti-málnej dĺžky pristávacej dráhy pre raketoplán. KLIKNITE NA OBRÁZOK Zistite niečo aj o spôsobe štartu raketoplánu. Obidva videozáznamy sú na tomto disku v adresári RFUCD (klLAND01, klRAKI01. Potrebujete program VirtualDub?

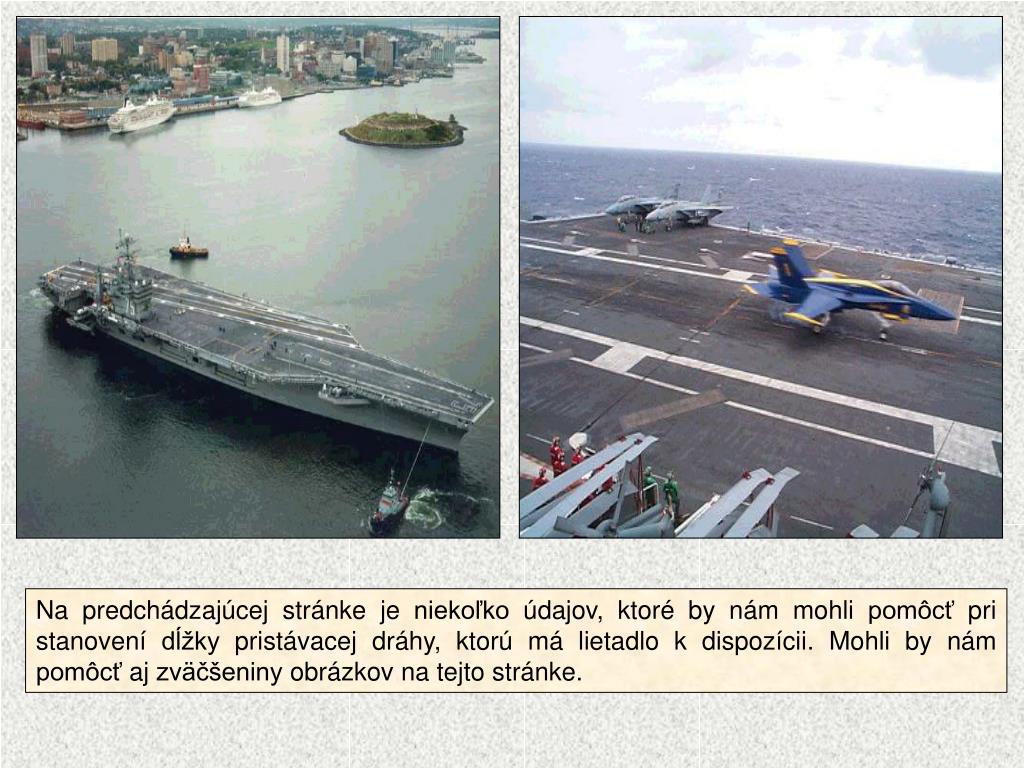

9. Na predchádzajúcej stránke je niekoľko údajov, ktoré by nám mohli pomôcť pri stanovení dĺžky pristávacej dráhy, ktorú má lietadlo k dispozícii. Mohli by nám pomôcť aj zväčšeniny obrázkov na tejto stránke.
