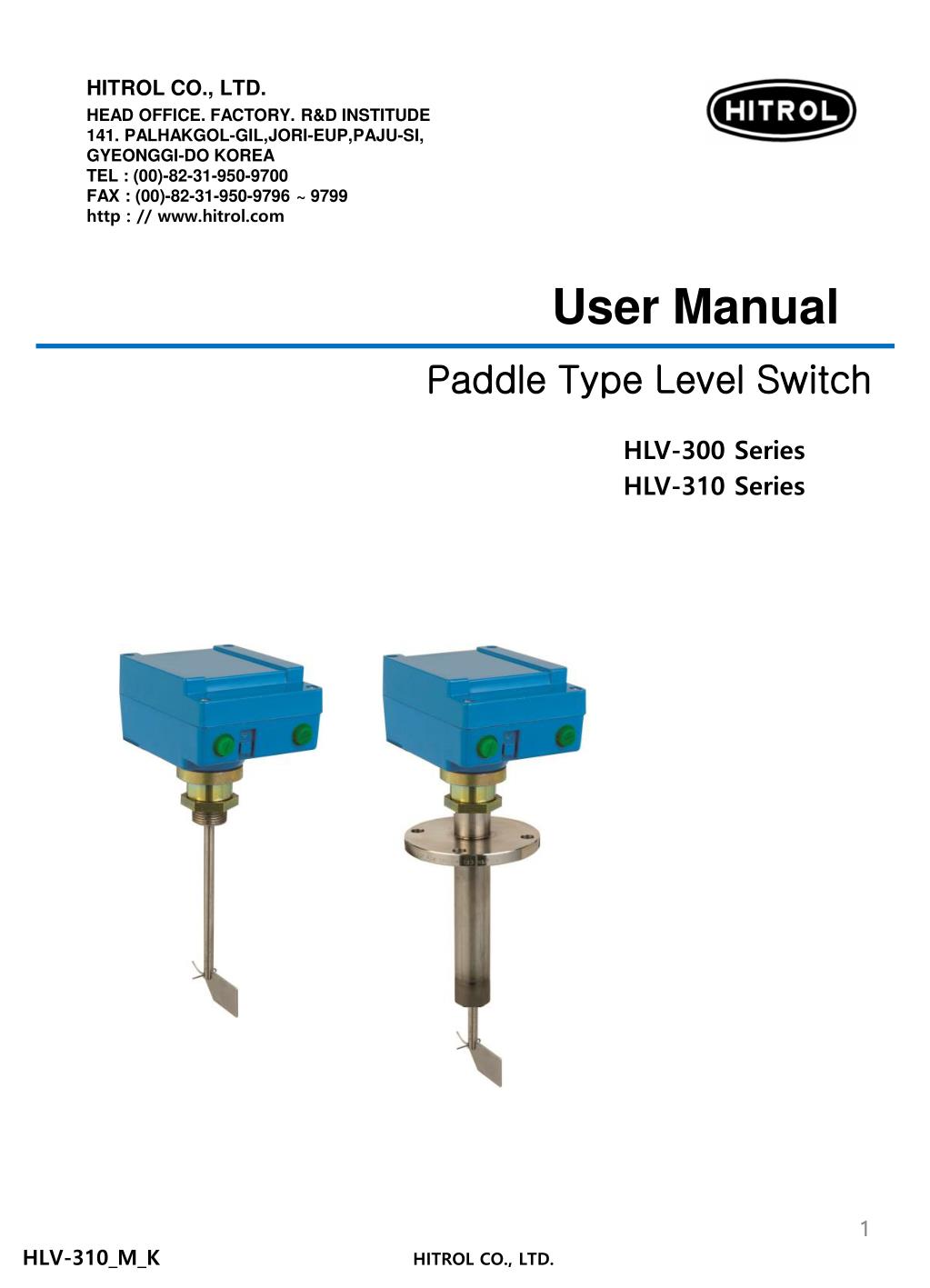

  1. HITROL CO., LTD. HEAD OFFICE. FACTORY. R&D INSTITUDE 141. PALHAKGOL-GIL,JORI-EUP,PAJU-SI, GYEONGGI-DO KOREA TEL : (00)-82-31-950-9700 FAX : (00)-82-31-950-9796 ~ 9799 http : // www.hitrol.com User Manual Paddle Type Level Switch HLV-300 Series HLV-310 Series 1 HLV-310_M_KHITROL CO., LTD.

  2. 목 차 1. 제품개요 2. 동작 원리 및 제품 구성 3. 기술 사양 4. 결선 방법 5. 설치 방법 6. 설치 시 주의 사항 7. 유지 및 점검 사항 8. 안전과 환경에 관한 사항 9. 제품의 표시 10. 품질 보증 및 연락처 10-1 품질 보증 및 서비스 10-2 본사.공장.연구소 연락처 11. 제품외형도 2 HLV-310_M_KHITROL CO., LTD.

  3. 1. 제품 개요 1-1 사용 용도 HLV-300/310 은 탱크 내부의 레벨을 검출하며, 사용자의 용도와 내용물에 따른 경보를 수행하는 공정에 사용된다. 이 검출기는 구조가 견고하고, 제품의 신뢰성이 우수하며, 수명이 긴 장점을 가지고 있다. 주로 시멘트 공정 등에 사용을 하며, 내용물이 분체 일 경우에 사용한다. 1-2 적 용 - 건축 자재 산업 석회, 주물사(moulding sand) 등 - 식품 산업 전지, 밀가루, 소금등 - 플라스틱 산업 플라스틱 입자 비중 큰것 - 화학 산업 1-3 특 징 - 손쉬운 토르크(Torque) 조정 - 설치가 편리하다. • 간단한 조작 • 검증된 제품 3 HLV-310_M_KHITROL CO., LTD.

  4. 2. 동작 원리 및 제품 구성 제품에 전원이 인가되면 모터가 회전을 하면서 같이연결되어 있는 축과 날개를 회전시킨다. 용기의 측정 분체가 회전 날개에 닿지 않으면 모터에 부하가 없이 회전하면서 마이크로 스위치는 “OFF” 상태가 된다. 내용물이 회전 날개에 닿으면 모터는 편심 축으로 되어 있어 마이크로 스위치에 떨어지면서 반대편에 있는 접점용 마이크로 스위치를 모터가 눌러서 스위치가 “OFF”상태에서 “ON” 이 되어 용기의 측정 분체를 검출한다. 제품 구성도 HLV-310_M_KHITROL CO., LTD.

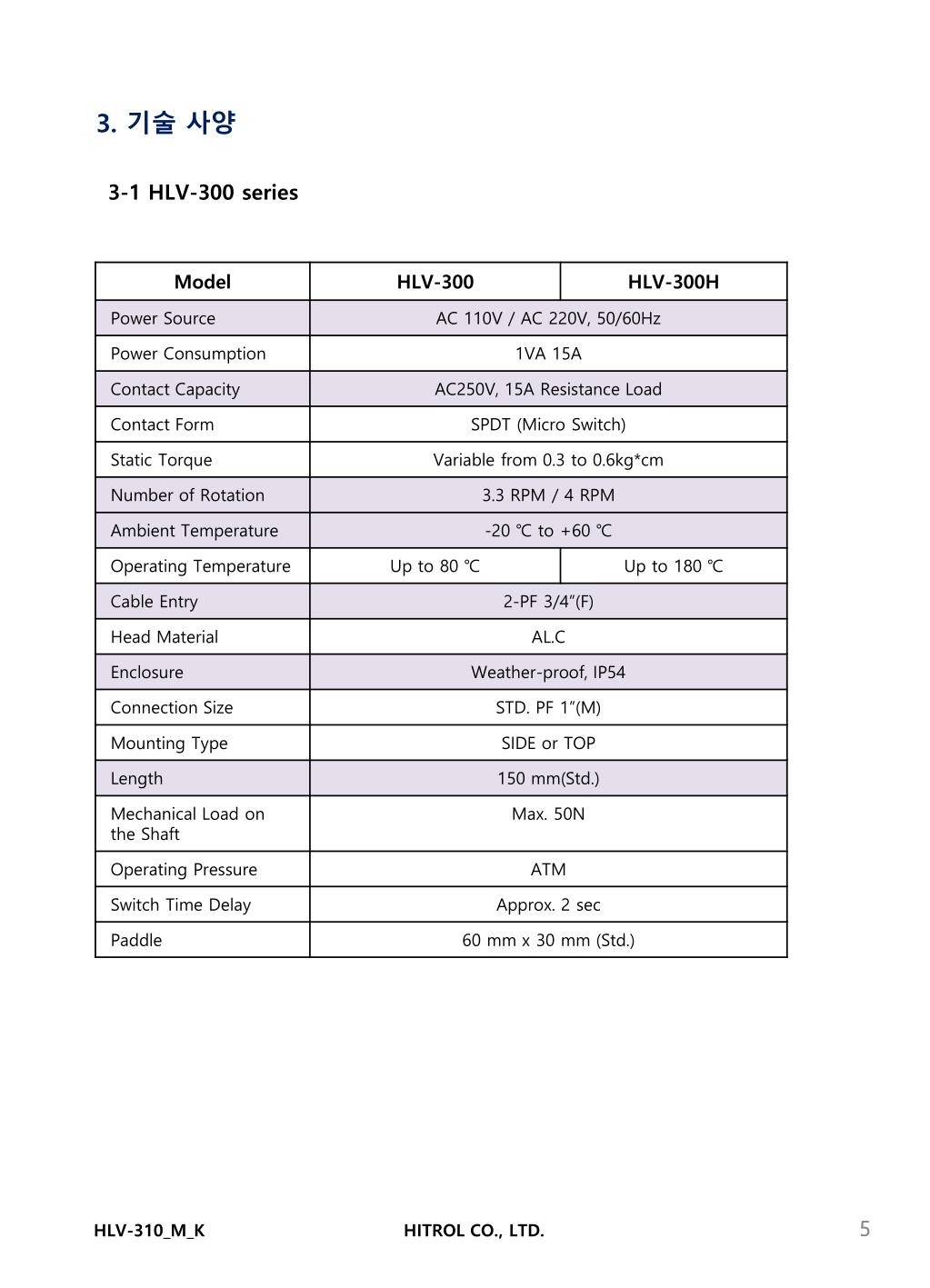

  5. 3. 기술 사양 3-1 HLV-300 series 5 HLV-310_M_KHITROL CO., LTD.

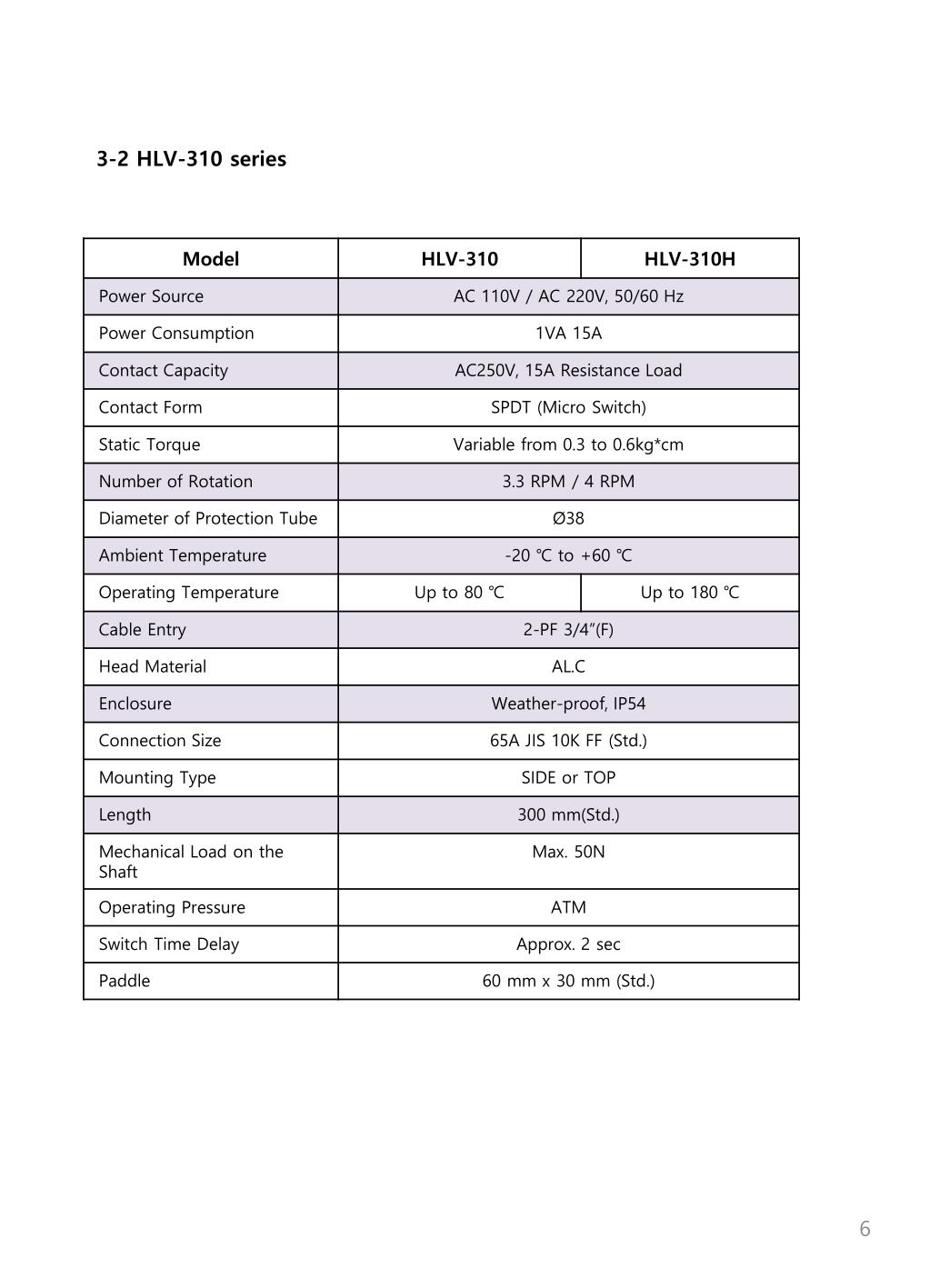

  6. 3-2 HLV-310 series

  7. 4. 결선 방법 S/W2 S/W1 C B A A B C AC 110V 220V S/W1 : contact switch S/W2 : Motor switch, non connection. • 외부, 내부 접지 단자에 결선을 한다. • 결선 시 터미널 러그를 이용하여 결선한다. 7 HLV-310_M_KHITROL CO., LTD.

  8. 5. 설치 방법 1) 유입구 쪽의 설치는 가급적으로 피한다. 만약 설치 시 브라켓 설치 2) 아래의 그림과 같이 Flange or socket 타입으로 설치 HLV-300 HLV-310 HLV-310 X ① ② HLV-300 X HLV-310 HLV-310 X ① Protective angle recommended depending on load. ② Support from side recommended. 8 HLV-310_M_KHITROL CO., LTD.

  9. 6. 설치 시 주의 사항 1) 플랜지와 플랜지 체결 시 동일한 규격을 사용할 것 2) 볼트와 너트 사이에는 풀림방지를 위해 와셔를 사용할 것 3) 플랜지와 플랜지 사이는 가스켓을 사용할 것 4) 점성이 강한 분체에서는 사용하지 말 것. 5) 설치 장소가 진동이 심하거나 장애물이 많은곳은 피할 것. 6) 배출구 근처는 기계적 손상이 발생할 우려가 있으므로 설치를 피할 것 7) 분체가 낙하하는 지점에 설치 할 경우 Protection angle을 설치 할 것 . 7. 유지 및 점검 사항 1) 현장에 공급되는 전원을 확인하고 단자대에 연결한다. 2) 공급 전원과 단자대에 연결한 전원이 일치하지 않을 경우 제품 파손이 발생할 수 있으므로 주의한다. 3) 전원 공급 후 Paddle 동작 유무 확인 4) Paddle 을 임의로 정지 시켰을 때 S/W 동작 유무 확인 축 회전 시 접점 상태 확인 축 정지 시 접점 상태 확인 HLV-310_M_KHITROL CO., LTD.

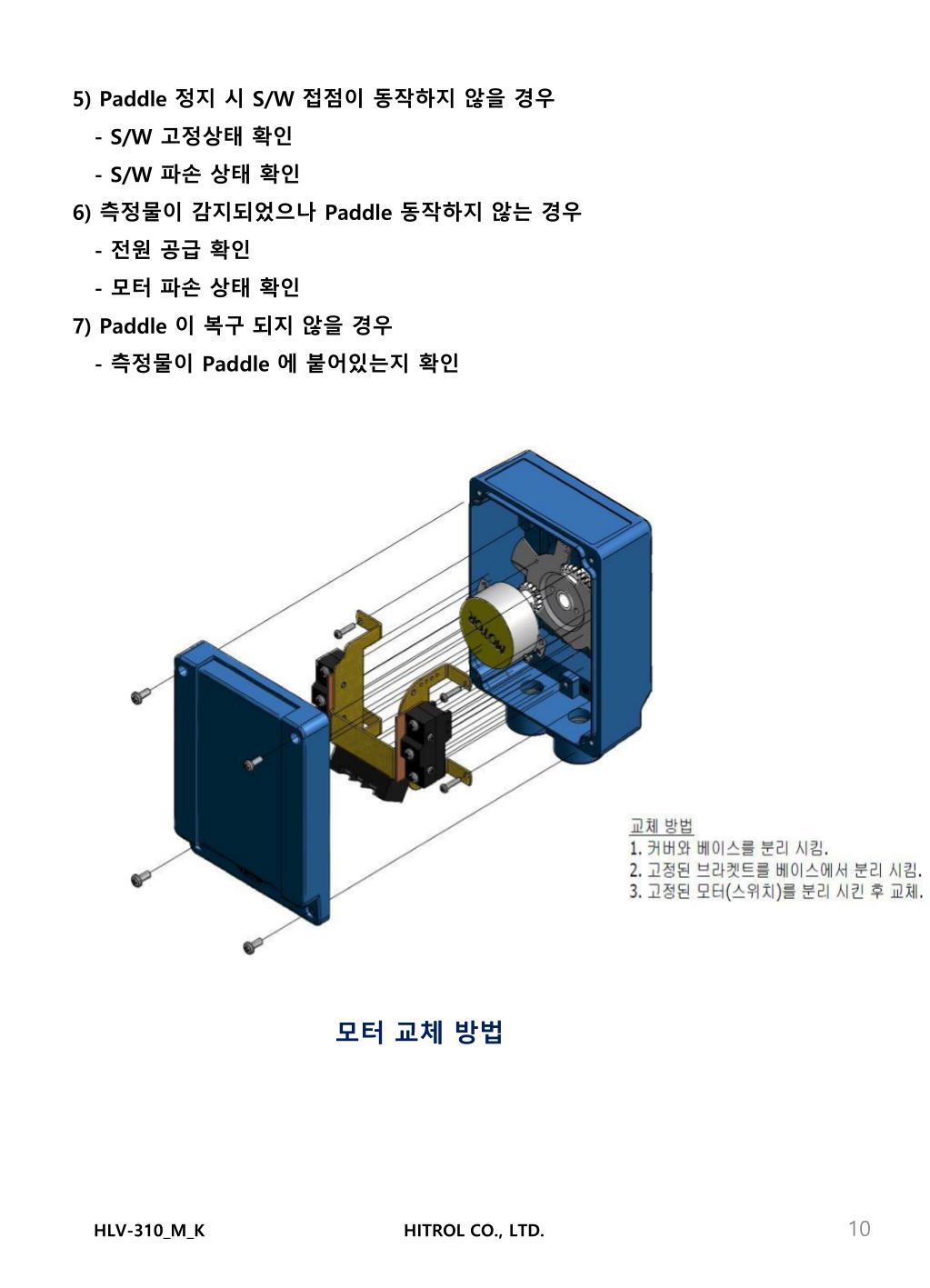

  10. 5) Paddle 정지 시 S/W 접점이 동작하지 않을 경우 - S/W 고정상태 확인 - S/W 파손 상태 확인 6) 측정물이 감지되었으나 Paddle 동작하지 않는 경우 - 전원 공급 확인 - 모터 파손 상태 확인 7) Paddle 이 복구 되지 않을 경우 - 측정물이 Paddle 에 붙어있는지 확인 모터 교체 방법 HLV-310_M_KHITROL CO., LTD.

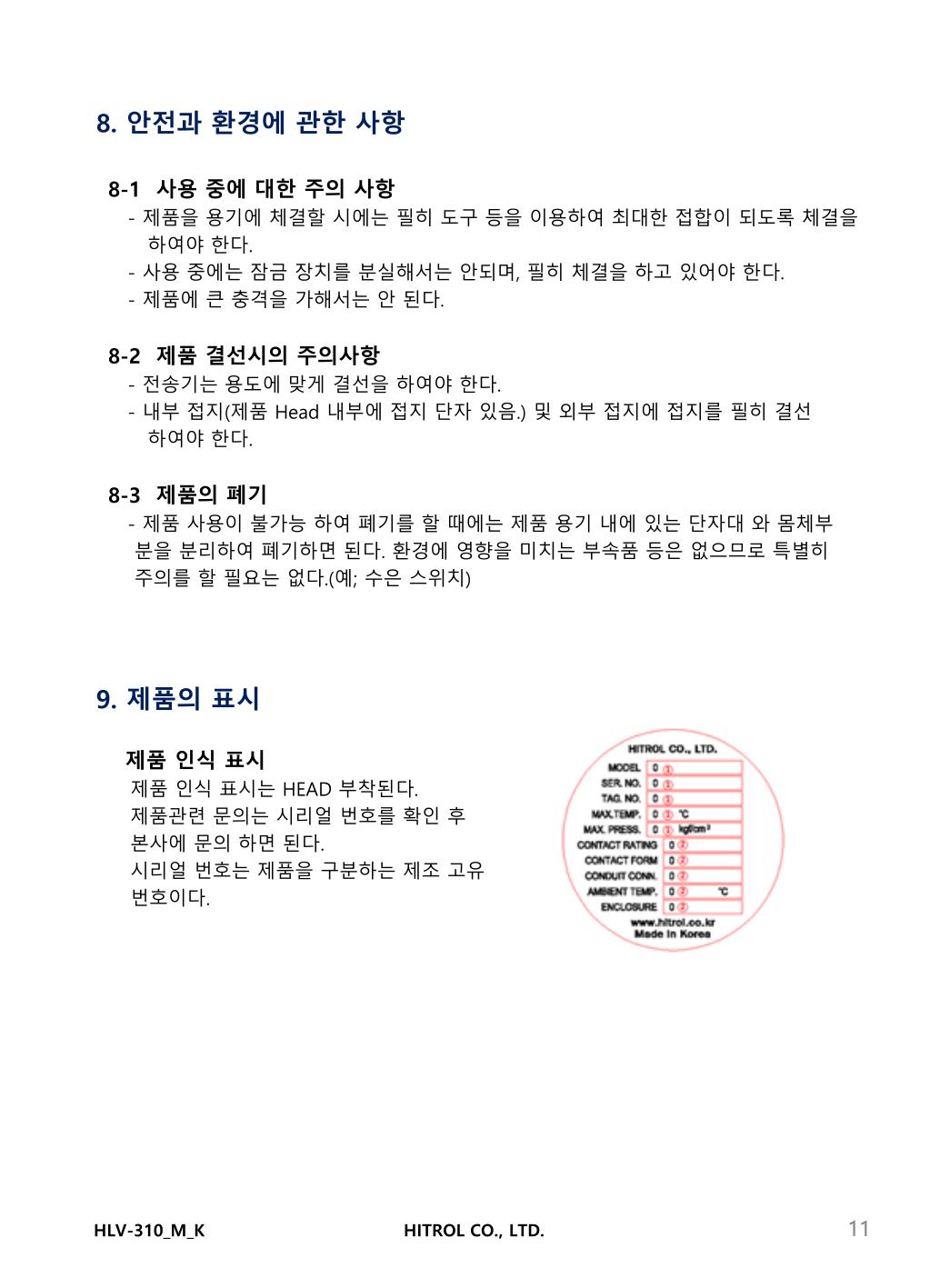

  11. 8. 안전과 환경에 관한 사항 8-1 사용 중에 대한 주의 사항 - 제품을 용기에 체결할 시에는 필히 도구 등을 이용하여 최대한 접합이 되도록 체결을 하여야 한다. - 사용 중에는 잠금 장치를 분실해서는 안되며, 필히 체결을 하고 있어야 한다. - 제품에 큰 충격을 가해서는 안 된다. 8-2 제품 결선시의 주의사항 - 전송기는 용도에 맞게 결선을 하여야 한다. - 내부 접지(제품 Head 내부에 접지 단자 있음.) 및 외부 접지에 접지를 필히 결선 하여야 한다. 8-3 제품의 폐기 - 제품 사용이 불가능 하여 폐기를 할 때에는 제품 용기 내에 있는 단자대 와 몸체부 분을 분리하여 폐기하면 된다. 환경에 영향을 미치는 부속품 등은 없으므로 특별히 주의를 할 필요는 없다.(예; 수은 스위치) 9. 제품의 표시 제품 인식 표시 제품 인식 표시는 HEAD 부착된다. 제품관련 문의는 시리얼 번호를 확인 후 본사에 문의 하면 된다. 시리얼 번호는 제품을 구분하는 제조 고유 번호이다. 11 HLV-310_M_KHITROL CO., LTD.

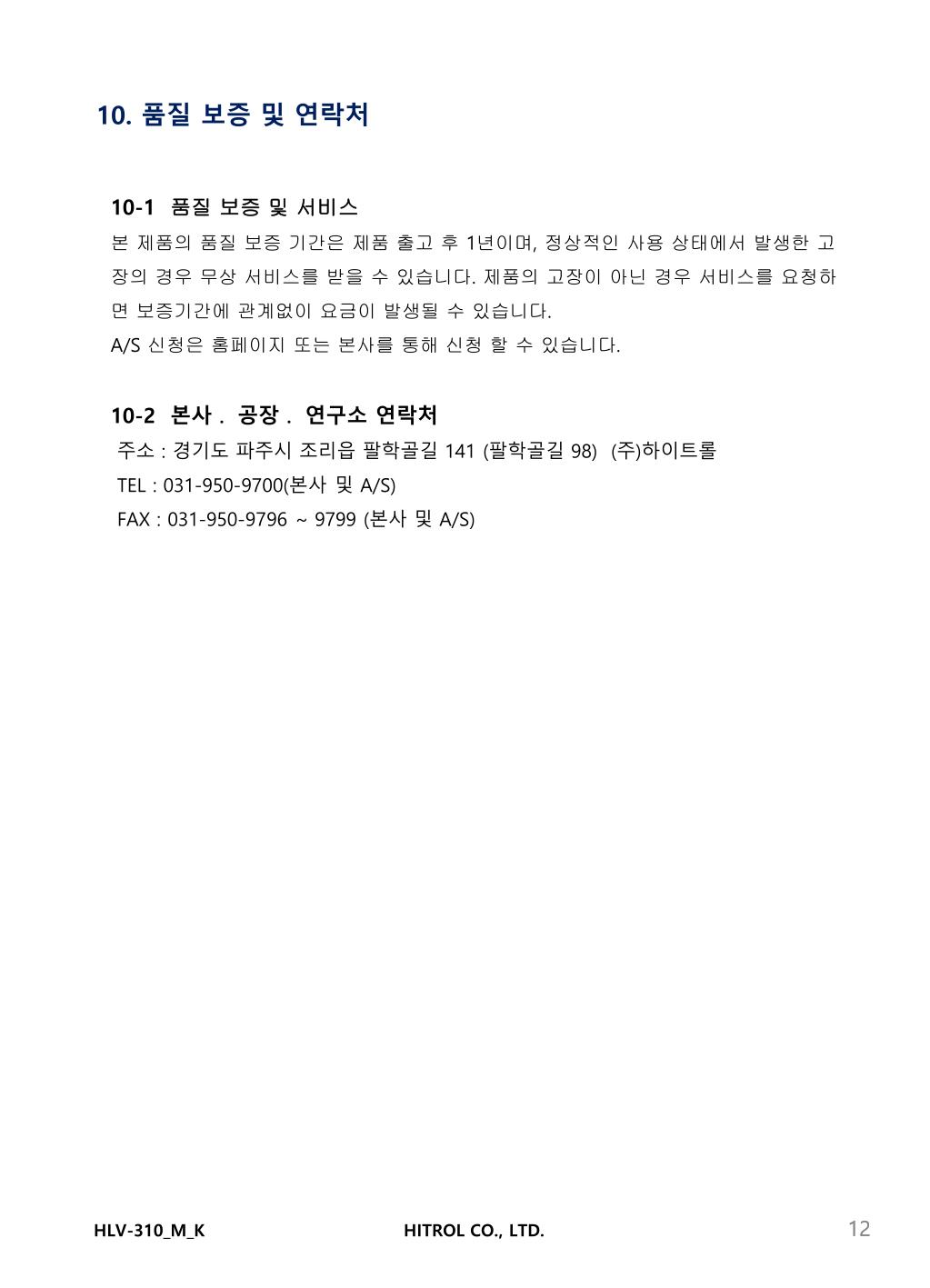

  12. 10. 품질 보증 및 연락처 10-1 품질 보증 및 서비스 본 제품의 품질 보증 기간은 제품 출고 후 1년이며, 정상적인 사용 상태에서 발생한 고장의 경우 무상 서비스를 받을 수 있습니다. 제품의 고장이 아닌 경우 서비스를 요청하면 보증기간에 관계없이 요금이 발생될 수 있습니다. A/S 신청은 홈페이지 또는 본사를 통해 신청 할 수 있습니다. 10-2 본사 ․ 공장 ․ 연구소 연락처 주소 : 경기도 파주시 조리읍 팔학골길 141 (팔학골길 98) (주)하이트롤 TEL : 031-950-9700(본사 및 A/S) FAX : 031-950-9796 ~ 9799 (본사 및 A/S) 12 HLV-310_M_KHITROL CO., LTD.

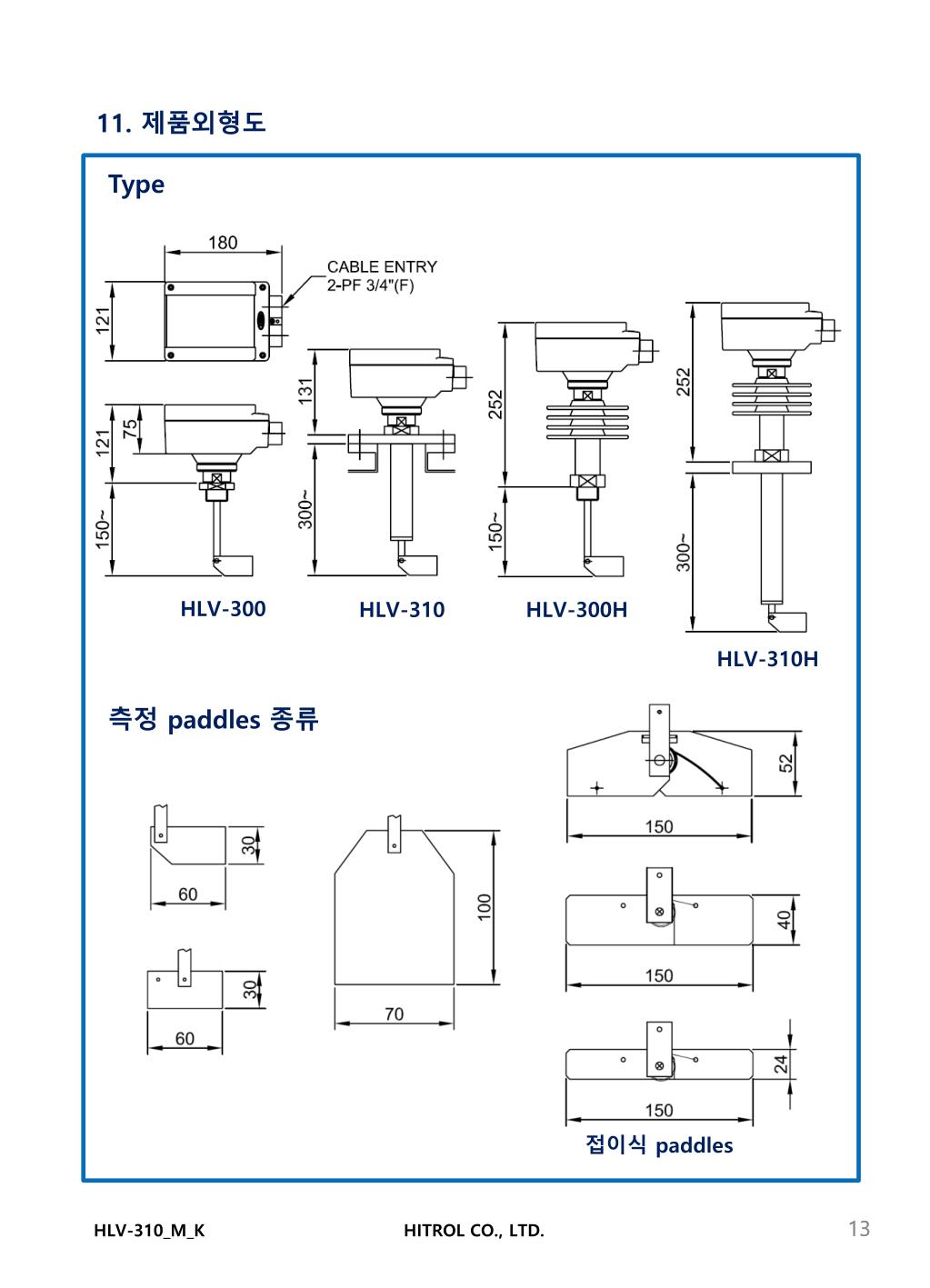

  13. 11. 제품외형도 Type HLV-300 HLV-310 HLV-300H HLV-310H 측정 paddles 종류 HR-30S, HR-30V, HR-30T, HR-30SH, HR-30TH 접이식 paddles 13 HLV-310_M_KHITROL CO., LTD.
