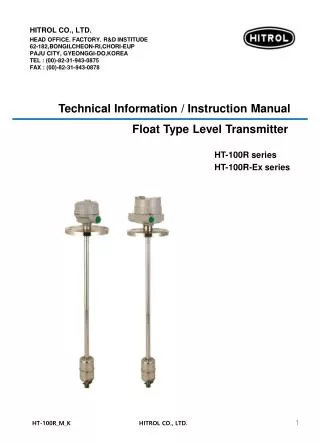

  1. HITROL CO., LTD. HEAD OFFICE. FACTORY. R&D INSTITUDE 62-182,BONGILCHEON-RI,CHORI-EUP PAJU CITY, GYEONGGI-DO,KOREA TEL : (00)-82-31-943-0875 FAX : (00)-82-31-943-0878 Technical Information / Instruction Manual Float Type Level Transmitter HT-100R series HT-100R-Ex series HT-100R_M_KHITROL CO., LTD.

  2. 목 차 • 1. 제품개요 • 2. 동작 원리 및 제품 구성 • 3. 기술 사양 • 3-1 일반형 • 3-2 방폭형 • 4. 결선 방법 • 5. ZERO/SPAN 조정방법 • 6. 유지 및 보수 방법 • 6-1 제품의 점검 • 6-2 분리시 주의 사항 • 7. 운반.조립 및 설치시 주의 사항 • 7-1 설치시 주의 사항 • 7-2 운반 및 해체 시 주의 사항 • 7-3 외부전선 인입방식 주의 사항 • (방폭제품) • 7-4 접지 연결시 주의 사항 8. 안전과 환경에 관한 사항 8-1 사용 중에 대한 주의 사항 8-2 제품 결선시의 주의 사항 8-3 제품의 폐기 9. 제품의 표시 9-1 방폭 인증 표시 9-2 제품 인식 표시 10. 사용자 교육에 관한 사항 11. 고장확인방법 12. 제품외형도 13. 품질 보증 및 연락처 13-1 품질 보증 및 서비스 13-2 본사.공장.연구소 연락처 HT-100R_M_KHITROL CO., LTD.

  3. 1. 제품 개요 HT-100R(Ex)Series는 FLOAT TYPE LEVEL TRANSMITTER로 부력을 이용하여 용기안에 수위를 연속적으로 측정하는 전송기이다. 설치 및 조정이 용이하고, 검출부에 PVC, PTFE를 사용하여 화학약품에도 사용이 가능한 특징을 가진다. 주로 정수, 공업용수, LPG 탱크, 화학탱크 등의 액체 측정에 사용한다. 2. 동작 원리 및 제품 구성 측정물의 비중에 맞춰 제작된 FLOAT가 부력에 의해 액면과 동일하게 상하운동을 하면 FLOAT에 내장된 자석이 GUIDE PIPE 내부의 REED S/W를 동작시켜 REED S/W에 연결된 저항값이 변화된다. 변화된 저항값은 HEAD내부의 R/I CONVERTOR가 검출하여 저항값에 맞는 전류값(DC 4~20mA)를 연속적으로 출력한다. HEAD R/I CONVERTOR CABLE ENTRY FLANGE GUIDE PIPE REED S/W, RESISTOR FLOAT MAGNET STOPPER HT-100R_M_KHITROL CO., LTD.

  4. 3. 기술 사양 3-1 일반형 3-2 방폭형 HT-100R_M_KHITROL CO., LTD.

  5. 4. 결선 방법 R/I CONVERTOR + - : DC 24V(DC 4~20mA Loop) L.C.H : SENSOR와 R/I CONVERTOR 연결선 G : 접지 제품 결선 시 R/I CONVERTOR에 부착된 결선도 에따라 결선한다. 꼭, 내부접지를 결선하여야 한다. • 전원 연결 시 + -의 극성이 바뀌지 않도록 주의 하여야 한다. • 인가 전원은 18V~30V이내 여야 한다. • 전원이 인가된 상태에서 결선을 하지 않아야 한다. • 결선 시 터미널 러그를 이용하여 결선한다. HT-100R_M_KHITROL CO., LTD.

  6. 5. ZERO/SPAN 조정방법 1) 결선도에 맞게 결선을 한다. 2) 전원(DC24V)을 공급한다. 3) ZERO 조정 FLOAT를 0% 위치에 놓고, R/I CONVERTOR의 ZERO 볼륨을 이용하여 4mA 가 출력 되도록 조절한다. (단, 본사에서 출고 시 하단 스토퍼 위치를 ZERO로 맞춰 출고되며 플롯으로 위쪽으로 300옴 이내의 변화까지는 ZERO 볼륨을 이용하여 4mA 조절이 가능하다.) 4) SPAN 조정 FLOAT 을 100% 위치에 놓고, R/I CONVERTOR SPAN 볼륨을 이용하여 20mA 가출력 되도록 조절한다. (단, 본사에서 출고 시 상단 스토퍼 위치를 SPAN로 맞춰 출고되며 플롯으로 아래쪽으로 300옴 이내의 변화까지는 SPAN 볼륨을 이용하여 20mA 조절이 가능하다.) 5) 3)항,4)항을 2회 이상 반복하여 출력 전류값을 정밀하게 조절한다. ZERO 볼륨 SPAN 볼륨 R/I CONVERTOR HT-100R_M_KHITROL CO., LTD.

  7. 5. ZERO/SPAN 조정방법 SPAN(20mA) 100% RANGE ZERO(4mA) 0% SPAN CALIBRAION ZERO CALIBRAION ZERO / SPAN CALIBRAION 개략도 HT-100R_M_KHITROL CO., LTD.

  8. 6. 유지 및 보수 방법 • 6-1 제품의 점검 • HT-100R(Ex) Series 레벨 전송기의 주요 점검 파트는 센서부와 전송부로 나뉜다. • 센서부는 REED S/W, 저항, FLOAT로 구성되며, 전송부는 R/I CONVERTOR가 있다. • 주요 부품의 수명은 사용자 환경에 따라 다르며, 주기적인 점검을 통해 최적 상태로 • 사용할 수 있다. • 그러므로 사용자는 1년에 한 번씩 주기적인 점검을 통해 유지 보수 하여야 한다. • 점검은 외관의 파손여부를 확인하는 방법과 유관으로 판단할 수 없는 파트는 간단한 • test를 통해 점검할 수 있다. • <센서부 점검> • R/I CONVERTOR의 단자 L,C,H에 연결된 센서선을 분리하여 센서에서 나오는 저항값 • 을 측정 • Low 와 Com : 현재 수위의 저항값 • High 와 Com : 전체 수위의 저항값 - 현재 수위의 저항값 • High 와 Low : 전체 수위의 저항값 • <전송부 점검> • R/I CONVERTOR의 단자 +, - 중 한선을 테스터기(4.결선 참고)와 직렬로 연결하여 • 수위에 맞는 전류값이 나오는지 확인한다. • 그외에도 점도가 높은 액체에 사용하는 경우주기적으로 센서부를 크리닝 하여야 한다. • 6-2 분리시 주의 사항 • - 탱크 내에 수위 및 측정물의 유무를 확인 후 분리 할것. • - 제품이 과열되어 화상이 발생 할 수 있으니 장갑 등을 이용하여 분리. • - 폭발성가스 분위기가 존재하는 경우 제품의 COVER를 열지 말것. HT-100R_M_KHITROL CO., LTD.

  9. 7. 운반.조립 및 설치 시 주위사항 7-1 설치시 주의사항 - 플랜지 와 플랜지 체결 시에는 동일한 규격 이여야 한다. - 사용자는 볼트, 너트 사이에는 풀림 방지를 위하여 와셔를 체결하여야 한다. - 플랜지와 플랜지 체결시 가스켓을 사용하여야 한다. (가스켓은 내용물의 온도 및 용기의 압력을 고려하여 선정) 7-2 운반 및 해체 시 주의 사항 - 운반이나 설치시에는 제품에 큰 충격을 가해서는 안 된다. - 제품의 Cover를 열고 닫을 때에는 오링 또는 가스켓 부분에 손상 되지 않도록 주의 해야 한다. 7-3 외부전선 인입방식 주의 사항 (방폭제품) - 사용자는 전선인입구에 케이블 그랜드 접속방식 또는 금속관 전선인입방식을 사용하 고 외부전선 인입방식으로 연결 할 때는 해당 방폭 기기와 동등 성능이상의 방폭 인증 을 받은 제품을 사용 하여야 한다. - 사용하지 않는 외부전선 인입부에 대해서는 해당 방폭 기기와 동등 성능이상의 안전인증에 합격한 폐쇄용 플러그를 사용한다. 7-4 접지 연결시 주의 사항 - 접지는 외부 접지와 내부 접지가 있다. 외부 접지 연결시에는 접지선의 사이즈가 4㎟ (4mmSQ)가 되어야 한다. - 내부 접지선은 전원선과 동일한 사이즈로 하되, 내부 접지터미널 러그의 사이즈가 3.1㎟ (3.1mmSQ)이여야 하며 전원선이 3.1㎟보다 큰 경우에는 터미널 러그를 뺀 상 태에서 접지선을 연결 하면 된다. 주의 : 내부 접지 단자에 터미널 러그를 뺀 상태에서 연결 할 시 와셔는 필히 사용 하여야 한다.(풀림방지) HT-100R_M_KHITROL CO., LTD.

  10. 8. 안전과 환경에 관한 사항 8-1 사용 중에 대한 주의 사항 - 제품을 용기를 체결할 시에는 필히 도구 등을 이용하여 최대한 접합이 되도록 체결을 하여야 한다. - 사용 중에는 잠금 장치를 분실해서는 안되며, 필히 체결을 하고 있어야 한다. - 제품에 큰 충격을 가해서는 안 된다. 8-2 제품 결선시의 주의사항 - 전송기는 용도에 맞게 결선을 하여야 한다. - 내부 접지(제품 Head 내부에 접지 단자 있음.) 및 외부 접지에 접지를 필히 결선 하여야 한다. 8-3 제품의 폐기 - 제품 사용이 불가능이 하여 폐기를 할 때에는 제품 용기 내에 있는 단자대 와 몸체부 분을 분리하여 폐기하면 된다. 환경에 영향을 미치는 부속품 등은 없으므로 특별히 주의를 할 필요는 없다.(예; 수은 스위치) 9. 제품의 표시 9-1 방폭 인증 표시 방폭 인증 표시는 우측과 같으며 제품에 부착되어 출고된다. (모델 HT-100RS(H)-Ex) 9-2 제품 인식 표시 제품 인식 표시는 HEAD 부착된다. 제품관련 문의는 시리얼 번호를 확인 후 본사에 문의 하면 된다. 시리얼 번호는 제품을 구분하는 제조 고유 번호이다. HT-100R_M_KHITROL CO., LTD.

  11. 10. 사용자 교육에 관한 사항 위와 같은 사항을 숙지를 하고, 제품을 사용하는 용기의 유체온도는 일반형은 최대 80℃고온용은 최대 150 ℃ 를 초과하지 말아야 한다. 또한. HEAD의 주변 온도는 -20~+60 ℃가 넘지 않아야 한다. (센서부의 재질이 PVC로 되어 있는 제품에는 용기의 유체온도가 최대 60℃로 제한한다.) 방폭형 제품은 내압 방폭 제품이므로, 사용중에 제품의 COVER를 절대로 열지 말아야한다. 방폭형 제품은 “산업안전보건법” 제 34조 및 같은 법 시행규칙 제 58조의 4에 따라 설계 된 제품이다. 11. 고장확인방법 HT-100R_M_KHITROL CO., LTD.

  12. 12. 제품외형도 12-1 일반형 L1 : DEAD BAND L2 : MEASURING RANGE L : TOTAL LENGTH HT-100RS, HT-100RV, HT-100RT HT-100RSH, HT-100RTH HT-100R_M_KHITROL CO., LTD.

  13. 12. 제품외형도 12-2 방폭형 L1 : DEAD BAND L2 : MEASURING RANGE L : TOTAL LENGTH HT-100RS-Ex, HT-100RV-Ex, HT-100RT-Ex HT-100RSH-Ex, HT-100RTH-Ex HT-100R_M_KHITROL CO., LTD.

  14. 13. 품질 보증 및 연락처 13-1 품질 보증 및 서비스 본제품의 품질보증기간은 1년이며, 정상적인 사용 상태에서 발생한 고장의 경우 무상 서비스를 받을 수 있습니다. 제품의 고장이 아닌 경우 서비스를 요청하면 보증기간에 관계없이 요금이 발생될 수 있습니다. A/S 신청은 홈페이지 또는 본사를 통해 신청 할 수 있습니다. 13-2 본사 ․ 공장 ․ 연구소 연락처 주소 : 경기도 파주시 조리면 봉일천리 62-182 (주)하이트롤 TEL : 031-943-0875~6 (본사 및 A/S) FAX : 031-943-0878/5600 (본사 및 A/S) HT-100R_M_KHITROL CO., LTD.
