Etude Moldflow

Etude Moldflow. Résultats de calcul – efficacité de la régulation. ΔT=0,07°C. Reynolds = 1,136.10 05 Régime turbulent. Etude Moldflow. Résultats de calcul – efficacité de la régulation. ΔT=10°C. températures au niveau du noyau sont plus importantes Risque de disparité de retrait.

elvis-gilbert
Download Presentation

Etude Moldflow

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

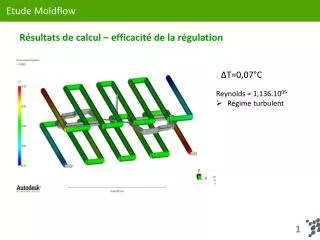

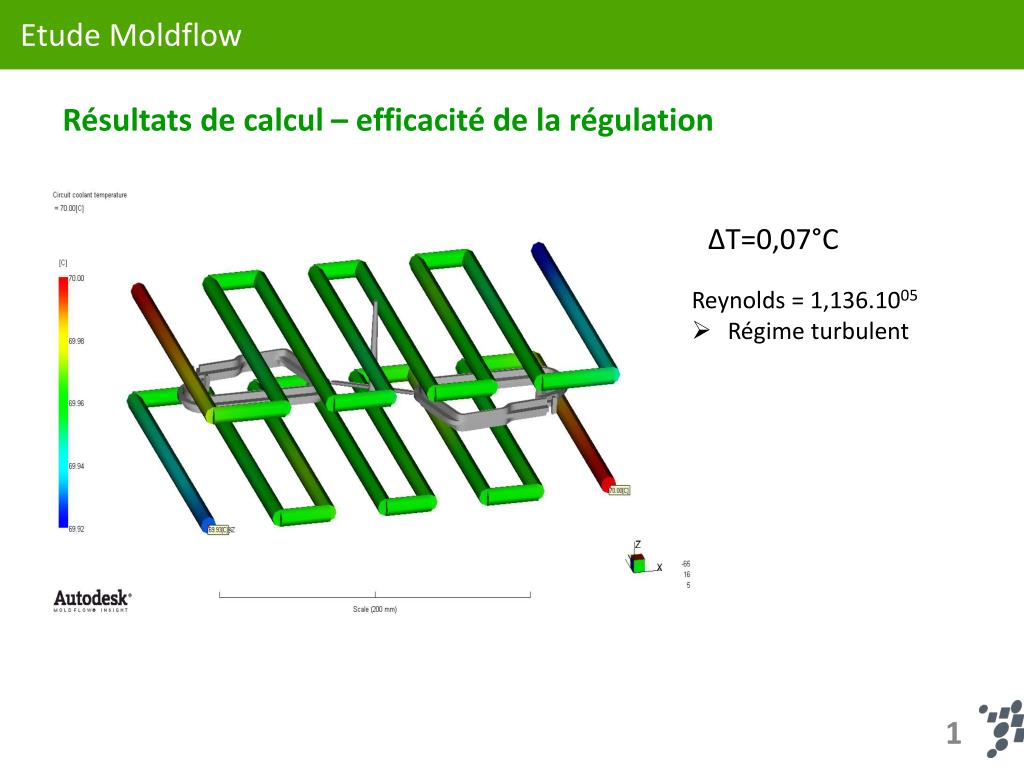

  1. Etude Moldflow Résultats de calcul – efficacité de la régulation ΔT=0,07°C • Reynolds = 1,136.1005 • Régime turbulent

  2. Etude Moldflow Résultats de calcul – efficacité de la régulation ΔT=10°C • températures au niveau du noyau sont plus importantes • Risque de disparité de retrait

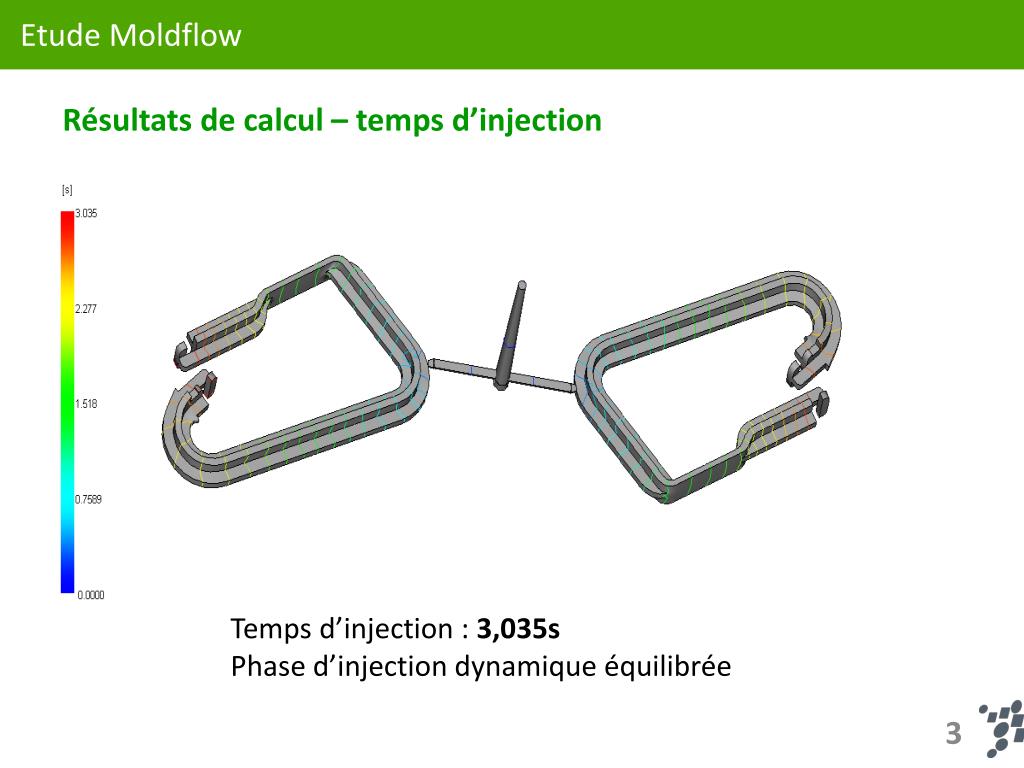

  3. Etude Moldflow Résultats de calcul – temps d’injection Temps d’injection : 3,035s Phase d’injection dynamique équilibrée

  4. Etude Moldflow Résultats de calcul – pression d’injection Reprise de pression Pas d’artefact Bonne injectabilité du modèle

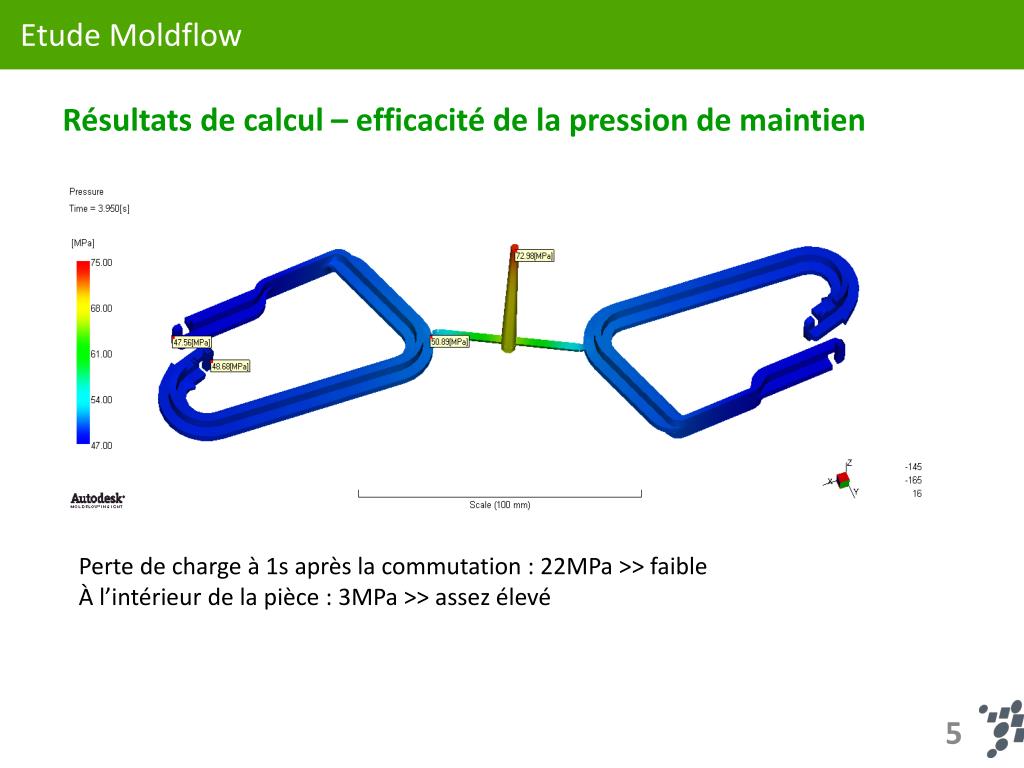

  5. Etude Moldflow Résultats de calcul – efficacité de la pression de maintien Perte de charge à 1s après la commutation : 22MPa >> faible À l’intérieur de la pièce : 3MPa >> assez élevé

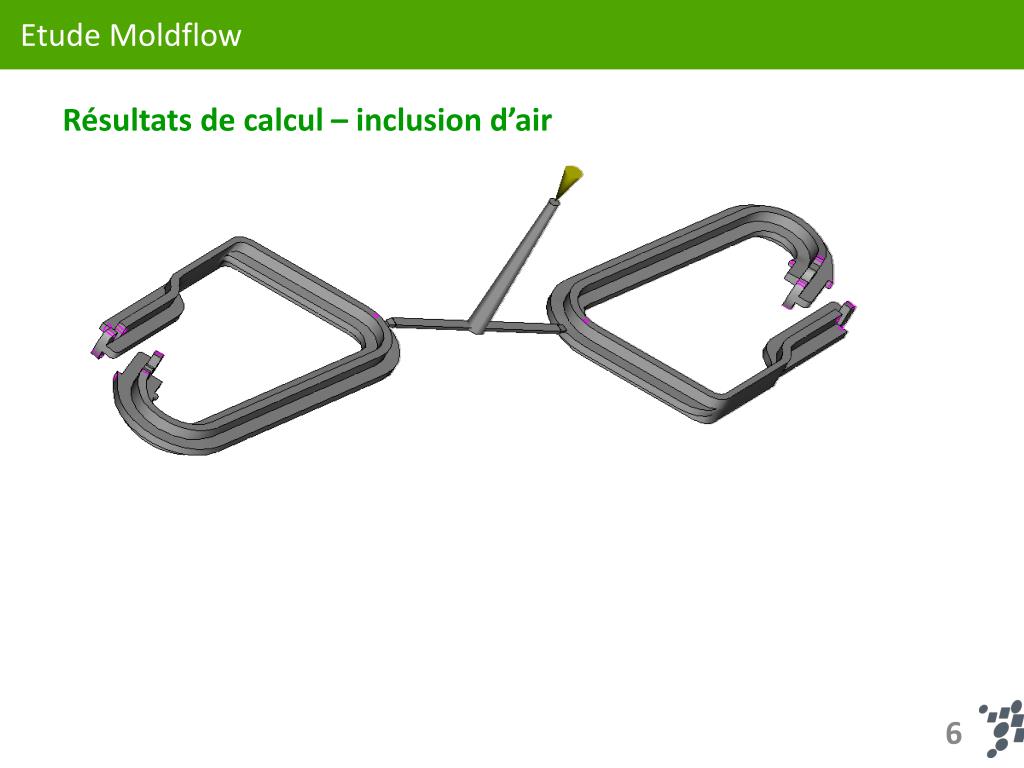

  6. Etude Moldflow Résultats de calcul – inclusion d’air

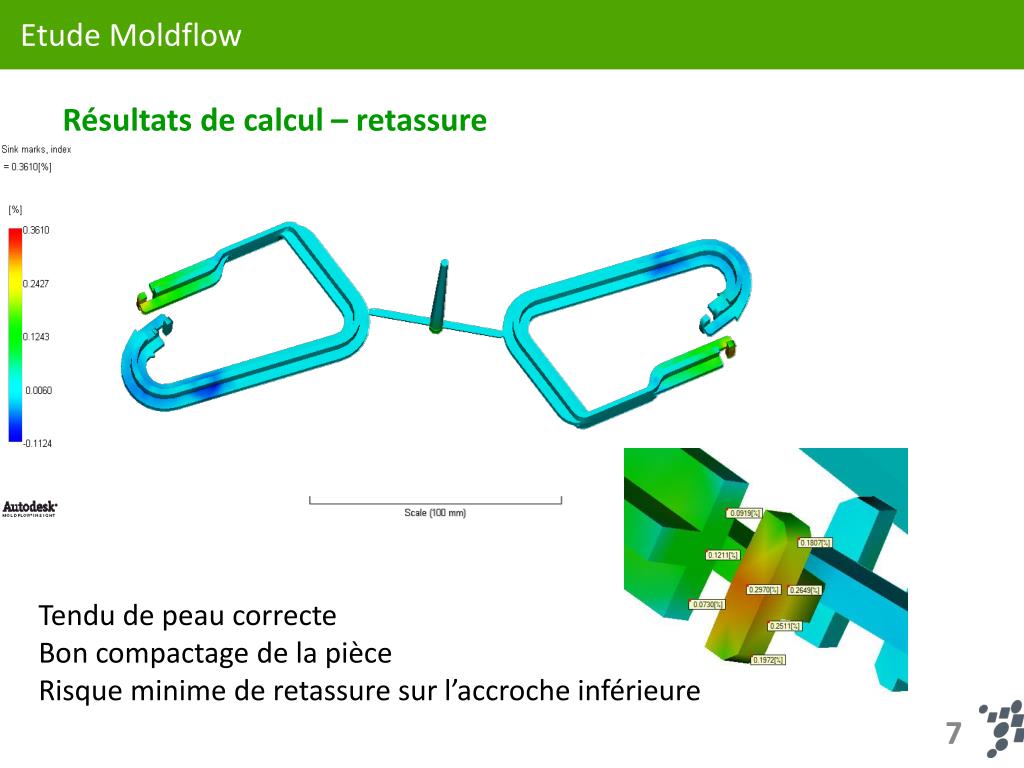

  7. Etude Moldflow Résultats de calcul – retassure Tendu de peau correcte Bon compactage de la pièce Risque minime de retassure sur l’accroche inférieure

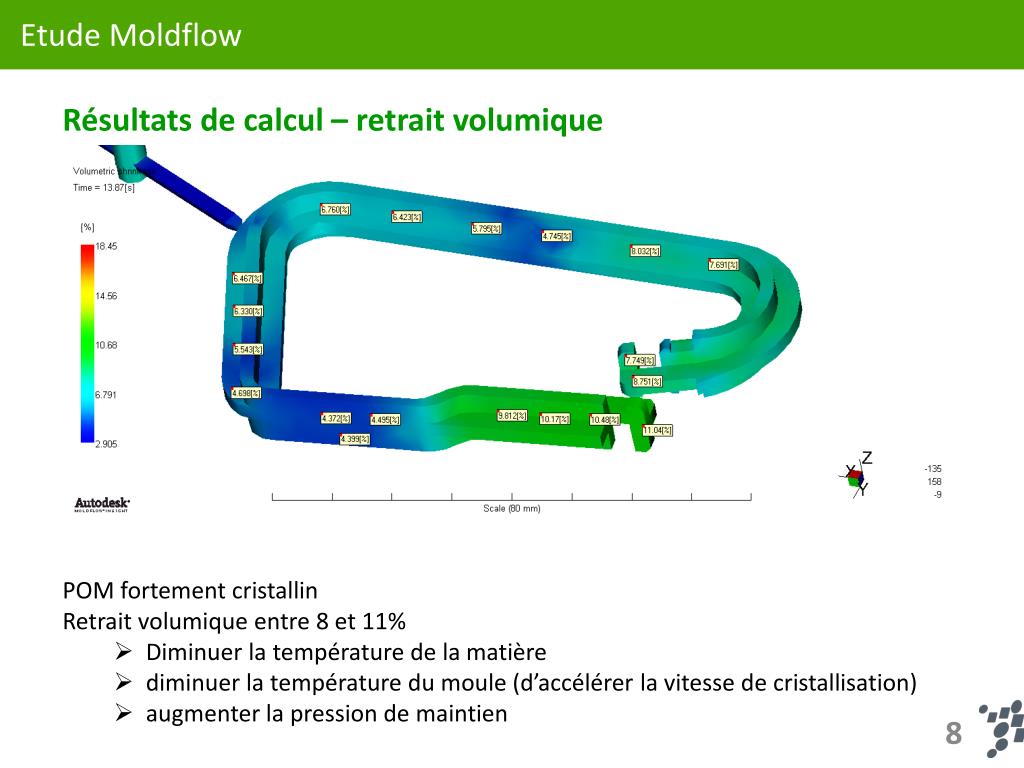

  8. Etude Moldflow Résultats de calcul – retrait volumique • POM fortement cristallin • Retrait volumique entre 8 et 11% • Diminuer la température de la matière • diminuer la température du moule (d’accélérer la vitesse de cristallisation) • augmenter la pression de maintien

  9. Etude Moldflow Résultats de calcul – taux de cisaillement Max atteint : 8000 s-1 Limite fournisseur : 40 000 s-1 • Seuils bien dimensionnés

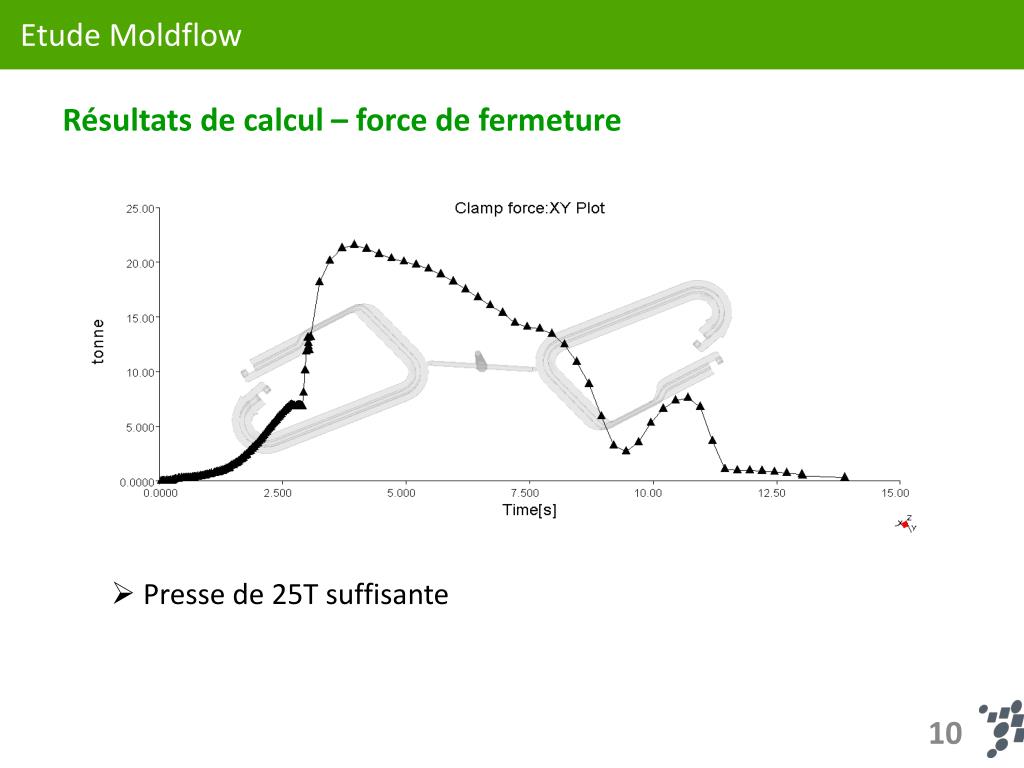

  10. Etude Moldflow Résultats de calcul – force de fermeture • Presse de 25T suffisante

  11. Etude Moldflow Résultats de calcul – déformée pièce • Déformation relativement importante : effet boîte • Intégrer des puits à lame (régulation plus homogène) • Diminuer la température de régulation
