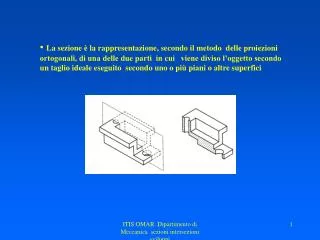

  1. La sezione è la rappresentazione, secondo il metodo delle proiezioni ortogonali, di una delle due parti in cui viene diviso l’oggetto secondo un taglio ideale eseguito secondo uno o più piani o altre superfici ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  2. Utilizzando le sezioni, i corpi cavi o le cavità in corpi massicci vengono descritte in modo semplice, univoco e di immediata comprensione, con la possibilità di sopprimere qualche vista ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  3. La vista sezionata deve essere disposta rispettando la posizione del piano di sezione ed il verso delle frecce, rispettando le regole delle proiezioniortogonali. In questo modo nelle viste sezionate saranno visibili anche i contorni delleparti in vista, non sezionate ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  4. Quando si guarda una sezione piena, si dovrebbero vedere le lineeoltre il piano di taglio e quindi queste non vanno omesse ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  5. Occorre sempre evitare la rappresentazione di viste sezionateINUTILI ai fini della comprensione degli elementi ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  6. Quando la sezione è fatta con due o più piani paralleli, il cambio del piano di sezione è evidenziato dall’ingrossamento dei tratti all’intersezione dei piani disezione ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  7. Un pezzo può essere sezionato con due piani concorrenti. Il piano di proiezionedeve essere parallelo a uno dei piani di sezione. La sezione viene ottenuta immaginando di ruotare la figura in modo da allineare il piano obliquo con quello principale ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  8. SEMISEZIONI : i pezzi simmetrici molto spesso sono rappresentati con una semivista e una semisezione. La linea di separazione è l’asse o il piano di simmetria. ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  9. SEZIONI PARZIALI: si effettuano immaginando di realizzare una rottura del pezzo per evidenziare una parte interna. Queste sezioni sono delimitate da una linea FINE IRREGOLARE. ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  10. Sezione ribaltata in LOCO si eseguono per risparmio di tempo e di spazio. Il contorno della sezione deve essere eseguito con linea fine ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  11. SEZIONI SUCCESSIVE Possono essere considerate come una successione di sezioni poste in vicinanza oppure come allineamento di sezioni trasversali fuori della figura ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  12. TRATTEGGIO O CAMPITURA Su tutte le superfici di sezione, giacenti sui piani sezionati, deve essere previsto un tratteggio mediante linee continue fini formanti con l’asse del pezzo o le linee di contorno più significative un angolo di 45° ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  13. TRATTEGGIO O CAMPITURA Per superfici sezionate molto ampie si può limitare il tratteggio alle zone adiacenti alle linee di contorno ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  14. TRATTEGGIO O CAMPITURA Le sezioni di piccolo spessore, ad esempio lamiere e profilati, possono essere annerite completamente, lasciando un sottile spazio bianco tra gli elementi sezionati adiacenti ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  15. NON SI SEZIONANO LE NERVATURE ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  16. NON SI SEZIONANO SPINE, CHIAVETTE E LINGUETTE ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  17. NON SI SEZIONANO CHIODI, RIBATTINI, VITI, DADI E ROSETTE ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  18. NON SI SEZIONANO RULLI E SFERE NEI CUSCINETTI VOLVENTI ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  19. NON SI SEZIONANO I DENTI DELLE RUOTE DENTATE ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  20. NON SI SEZIONANO LE RAZZE DELLE PULEGGE ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi

  21. I disegni della presentazione sono stati tratti da: Emilio Chirone, Stefano Tornincasa Disegno industriale 1 Il capitello Realizzazione: Silvano Andorno ITIS OMAR Dipartimento di Meccanica sezioni intersezioni sviluppi
