  1. Změní Váš domov na oázu klidu a pohodlí JA-80 v. 06.09.h1

  2. Řešení pro Váš dům i Vaši pohodu......

  3. Oasis vychází z JA-63 • Hlavní vylepšení: • Komunikuje v pásmu 868MHz (až 1000m na volné ploše), skryté antény • Lithiové baterie - životnost 3 roky (siréna až 5) • LCD klávesnice - lze editovat jména prvků • Zcela bezdrátová vnější siréna • 50 adres pro přiřazení prvků - reakci lze programovat • Možnost ovládání kódem a RFID kartou (až 50) • 2 úrovně částečného hlídání + odchod zajištěnou sekcí • Funkce detektorů garážových vrat • Vnější klávesnice k ovládání dveří • Zobrazení aktivních detektorů = otevření dveří či oken • Plná podpora bezdrátového řízení topení • Kombinovaný detektor pohybu a rozbití skla • Neviditelný detektor otevření Euro-oken • Drátové vstupy v klávesnici, M a P • Vazba na autosortiment (střežení i ovládání) • Zjednodušené programování komunikátorů • Volitelný požadavek ročního servisu • Automatika Zimní / Letní čas • Oddělené programování PCO • Správa kódů z Comlinku (dělba instalatér / uživatel / pultař) • Splňuje aktuální normy EN a TS (stupeň 2)......

  4. “LEGO” architektura

  5. Sada JK-81 • Prvky jsou naučené z výroby • Snadná instalace

  6. Obsah sady JK-81 • Ústředna JA-80KY (akumulátor) • Klávesnice JA-80F • PIR detektor JA-80P • Magnetický detektor JA-80M • Interiérová siréna JA-80L • Klíčenka RC-80 • Zvonkové tlačítko RC-89 • Karta PC-01 (SYSTEM karta) • Příbal

  7. Instalace sady 5 6 1 4 7 3 2

  8. Po zapnutírežim Servis • A Naučení dalších prvků • zadat 1 a zapojovat baterie, konec # • B Kontrola komunikace • zadat 298 (zapne měření) • klávesy šipek listují prvky • aktivace prvku - zobrazí: 1/4 až 4/4 • návrat do Servisuklávesou# • C Kontrola GSM signálu • zadej 922 • návrat do Servisuklávesou# • Minimální síla signálu má být 2/4

  9. Programováníz klávesnice Příklad: 4 hh mm DD MM RR = hodiny 201Odchod. zpoždění 10s 81 1 777 775 001 *0= tel. číslo 9261= přeposílat SMS

  10. 299Naučení relé na výstup PgX • 237Nastavení funkce PgX(z klávesnice)

  11. Předání uživateli • Systémová karta = srozumitelné předání • Uživatelské karty zjednodušují nastavení přístupu

  12. Předání uživateli • Klávesou # ukončete servis • Naučení „Master“ karty: * 5 1234 a přiložit kartu SYSTEM • Naučení přístupové karty: * 6, Master katru, zadat nn, kartu • Naučení přístupového kódu: * 6, Master katru, zadat nn, zadat kód • Vymazání karty i kódu: * 6, zadat nn, zadat 0000

  13. Ovládání klíčenkou zajistí odjistí Obě tlačítka = PANIK

  14. Popis klávesnice Poplach nebo porucha Zajištění A, B a C Napájení Podrobnosti Zajištění A, B a C Ovládání spotřebiče Čtení podrobností

  15. Ovládání z klávesnice 1

  16. 2 úrovně částečného hlídání Např. Rodinný dům C Tlačítkem A Odpolední hlídání Garáž, dílna, sklep... A A B C Tlačítkem B Noční hlídání Garáž, přízemí,.. A B C Tlačítkem ABC C A B Hlídání při odchodu Celý dům A B

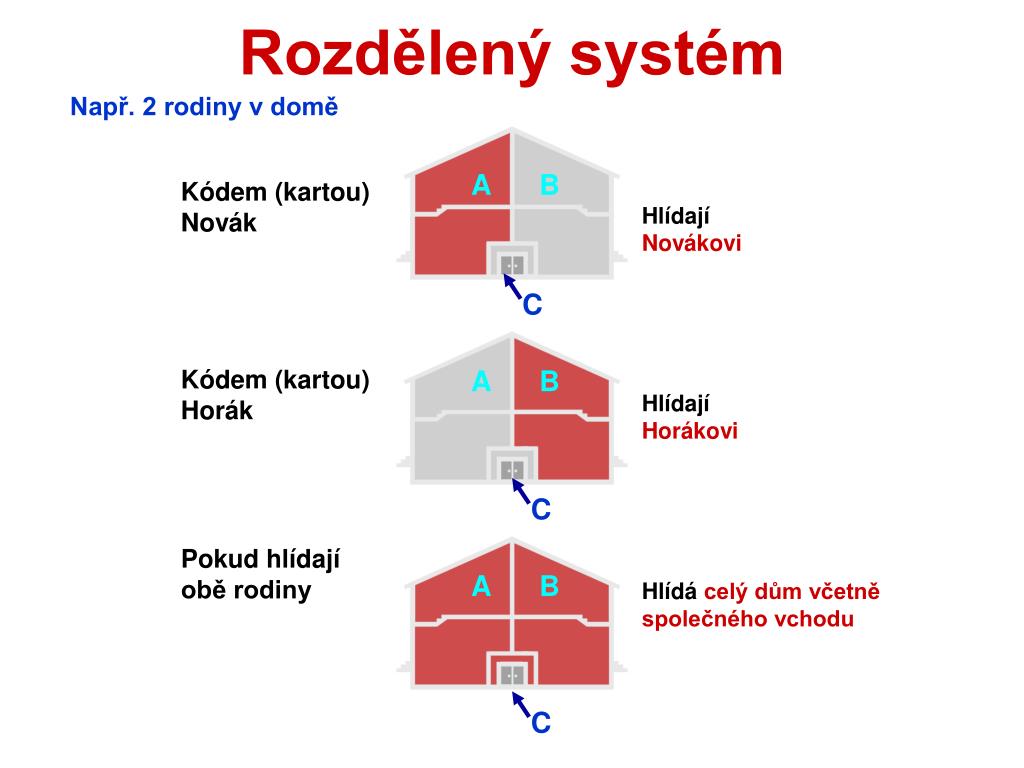

  17. Rozdělený systém Např. 2 rodiny v domě A B Kódem (kartou) Novák Hlídají Novákovi C Kódem (kartou) Horák A B Hlídají Horákovi C Pokud hlídají obě rodiny A B Hlídá celý dům včetně společného vchodu C

  18. Ovládání z klávesnice 2

  19. Test komunikátoru Obě tlačítka PANIK Poplachová SMS Výsledek: • Otestování funkce • Získání tel. čísla SIM

  20. Test dálkového přístupu Klávesnicí telefonu: • Zavolat a počkat, až se systém ozve (5 zvonění) • Zadat kód (uživatelský či servisní) • Ovládat... Konec = ukončením hovoru SMS instrukcí: „KÓD mezera INSTRUKCE“

  21. Ústředna JA-80K • Vlastnosti 1: • Akumulátor 1,3Ah nebo 2,6Ah • Vlastní spotřeba ústředny 50 mA • 2 drátové vstupy (01 a 02) - programovatelné • Výstupy: • EW - vnější poplach (přepínací kontakt relé 1A) • IW - vnitřní poplach (spíná na GND až 0,5A) • PGX a PGY (spínají na GND max. 0,2A) • PG lze ovládat kódy, periferiemi, dálkově.. • +U max. možný trvalý odběr 0,4A • Zabudovaný vysílač a přijímač • Možnost externí antény • Až 50 bezdrátových periferií • Volba reakce (Natur či nastavená) • Přiřazení do sekcí (A, B, C) • Z výroby vše Natur v sekci C • Periferie lze učit též zadáním výrobního čísla

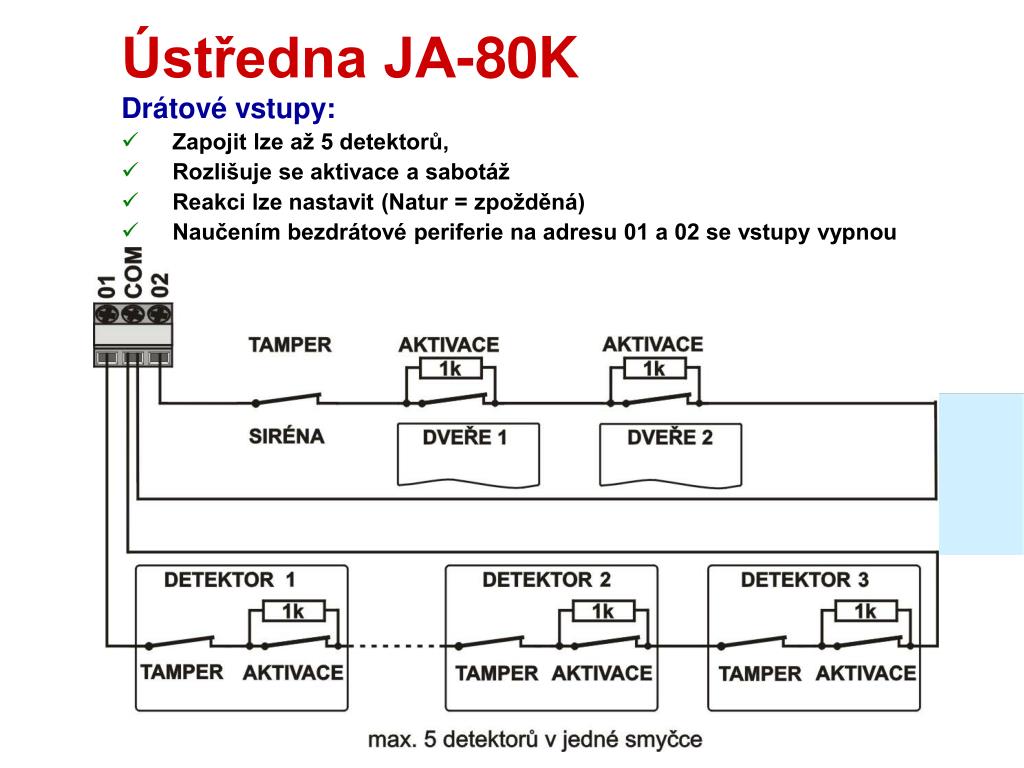

  22. Ústředna JA-80K • Drátové vstupy: • Zapojit lze až 5 detektorů, • Rozlišuje se aktivace a sabotáž • Reakci lze nastavit (Natur = zpožděná) • Naučením bezdrátové periferie na adresu 01 a 02 se vstupy vypnou

  23. Ústředna JA-80K • Vlastnosti 2: • Dva stupně částečného střežení (A, AB, ABC) • Nebo dělení systému na A, B a C (společná sekce) • Periferie (kód/karta) může mít reakci: • Vypnuto, Natur, Tíseň, Požár, 24h, Následně zp., Okamžitou • Zajisti, Ovládání PG, Zajisti/Odjisti • Lze nastavit detektory garážových vrat • Možnost potvrzovaní poplachu 2. detektorem • Zobrazení aktivních detektorů - detaily klávesou ? • Paměť ústředny má patici (přenos nastavení) • Indikace ročního servisu • Automatika Zimní / Letní čas • Paměť 255 posledních událostí • Ovládat lze až • 50 přístupovými kódy (též dálkově telefonem či internetem) • 50 přístupovými kartami • Lze zapnout potvrzování karty kódem • Potvrzování Bypasu (klávesou *)

  24. Svorkovnice ústředny

  25. Klávesnice JA-80F • Vlastnosti: • LCD displej (2x 16 znaků) • 1. Řádek stav či událost • 2. Řádek název zdroje (lze editovat) • Drátový vstup (rozpínací, Natur reakce = DEL, probouzí) • Signalizace stavu se vypíná po 180s (20s z baterií) • Zabudovaná čtečka přístupových RFID karet • Pro čtení karty se musí klávesnice nejprve probudit • Klávesy šipek ovládají výstup PGX (stejně jako *81 a *80) • Klávesy: A, B a ABCrychlé zajišťování ?zobrazí stav detektorů, PG, nebo podrobností poruchy • Vnitřní menu - volba jazyka + funkce Gong (* při zapnutí) • Baterie 2 x AA Lithium 3V (životnost 3 roky pro 2 použití denně) • JA-80E je drátová verze

  26. Editování textů klávesnice • Servisní režim: • Podržením ? se zapne editování • Texty se krokují šipkami • Klávesami 1 a 7 se listují znaky • Klávesami 4 a 5 se posouvá kurzor • Klávesa 2 maže znak • # konec editace Comlink umožňuje nalití textů do klávesnice (klávesnice musí být připojena na sběrnici)

  27. Detektor JA-80P • PIR snímač pohybu • 1 drátový vstup (stejná rekce jako na senzor) • Testovací režim 15 min od zavření krytu • Přepínače • DEL / INS (natur reakce) • NORM / HIGH (stupeň analýzy) • Záběr 120° / 12m • Alternativní čočky (zvířecí, chodbová, svislá záclona) • Baterie 1 x AA Lithium 3V (životnost 3 roky - spánek 5min) • Spací režim 5min (držením TMP při vkládání baterie = 1min)

  28. Detektor JA-80PB • PIR snímač pohybu + GBS rozbití skla • PIR - identické s JA-80P • Testovací režim 15 min od zavření krytu • Přepínače v GBS • DEL / INS (natur reakce) • PIR / GBS (funkce signálky v testu) • Záběr GBS - do 9m (tester GBT-212) • Detektor obsazuje 2 adresy (PIR baterií, GBS zapnutím kabelu) • 2 baterie Lithium 3V: 1 x AA + 1x 1/2 AA

  29. Detektor JA-80M • Magnetický detektor otevření dveří / okna • Stavový detektor (lze vypnout TMP při zapínání baterie) • Přepínače: • DEL / INS (natur reakce) • MG ON / MG OFF (vypínač mag. senzoru) • 2 vstupní svorky - rozpínací smyčky: • TMP = sabotážní vstup • IN = poplachový vstup • Baterie 1x 1/2 AA Lithium 3V (život. 3 roky pro 20 aktivací / den)

  30. Detektor JA-80S • Požární detektor (opticky kouř + teplota nad 60°) • Testování tlačítkem či aerosolem • Možnost odstavení sirény při poplachu tlačítkem • Propojky: • FIRE / INS (natur reakce = hospoda či krb...) • SIREN ON / OFF (vypínač sirénky) • Baterie 1x AA Lithium 3V (životnost 3 roky)

  31. Detektor JA-80G • Detektor hořlavého plynu • Testování butanem ze zapalovače • Propojky: • 10 / 20% LEL (poplachová koncentrace) • MEM ON / OFF (paměťová funkce) • Výstupní relé - přepínací kontakt 6A • Napájení ze sítě Zpožděno

  32. Detektor JA-85P • Miniaturní PIR snímač pohybu • Použitelný v domě nebo v autě (CA-1802 a 1803) • Testovací režim 15 min od zavření krytu • Přepínače • NORM / HIGH (stupeň analýzy) • DEL / INS (natur reakce) • Supervize ON / OFF • Sleep 1 / 5 min • Stropní půlkulová čočka - dosah max. 5m • Spací režim volitelný 1 / 5min • Komunikační dosah cca 200m • Baterie 1 x AA Lithium 3V (život. 3 roky pro spací režim 5min.)

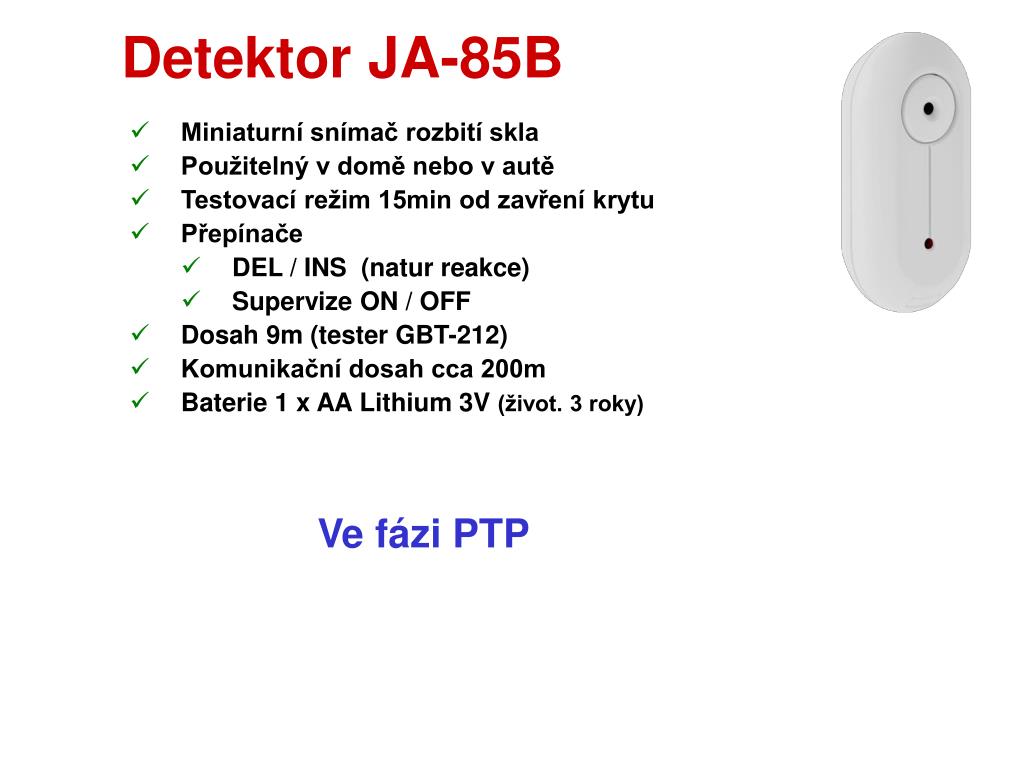

  33. Detektor JA-85B • Miniaturní snímač rozbití skla • Použitelný v domě nebo v autě • Testovací režim 15min od zavření krytu • Přepínače • DEL / INS (natur reakce) • Supervize ON / OFF • Dosah 9m (tester GBT-212) • Komunikační dosah cca 200m • Baterie 1 x AA Lithium 3V (život. 3 roky) Ve fázi PTP

  34. Detektor JA-82M • Neviditelný detektor otevření okna (dveří) • Montuje se do rámu Euro oken • Přepínače: • Poloha zavřeno (A nebo B) • INS / DEL • TMP off (vypnutí tamperů) • Stavový / Pulsní • Stavový detektor • Komunikační dosah cca 200m • Baterie 2 x knoflíkový článek CR2354 Lithium 3V (život. 3 roky pro 5 aktivací / den) A B Ve fázi FVZ

  35. Siréna JA-80L • Generuje zvuky: • Siréna IW • Příchodové a odchodové pípání • Dveřní zvonek - 8 melodií • Ozvučení detektoru - 8 melodií • Signálka indikuje stav PGY • Napájení ze sítě • Vypnutí sítě při poplachu - hlásí sabotáž • Učí se zapnutím do zásuvky • Hlasitost lze měnit podržením tlačítka • 3 stisky tlačítka zapínají / vypínají pípnutí při zajištění a odjištění • Měření síly signálu - stiskem tlačítka

  36. Siréna JA-80A • Zcela bezdrátové provedení !!! • Hlasitost sirény 112dB / 1m • Houká max. 3 min. • Bliká 30 min. po poplachu • Propojky: • 50 / 25 s. (perioda zjišťování stavu ústředny) • LED ON / OFF (bliknutí jednou za minutu) • Učí se zapnutím baterie • Životnost baterie BAT-80 až 5 roků (perioda 50s bez blikání 1x/min.)

  37. Klíčenka RC-80 • Dodává se se 2 pasty (2 nebo 4 tlačítka) • Funkce uzamknutí kláves (jen pro 4 tl.) • Lze též použít s moduly UC a AC • Kompatibilní s autoalarmy řady CA-1802 a 03 • Baterie - alkalická 6V, živ. 2 až 3 roky • Dosah cca 100m

  38. Tlačítko RC-88 • Dodává se s montážní krabicí • Přepínače: • Panik (režim ovladač či Panik tlačítko) • TMP (vypnutí tamperu - ruší kontrolu spojení a L.Bat) • Lze použít i s moduly UC a AC a sirénou JA-80L • Baterie 1x 1/2 AA Lithium 3V (životnost 3 roky, max 20 aktivací / den)

  39. Zvonkové tlačítko RC-89 • Určeno k siréně JA-80L • Lze též naučit do ústředny jako Panik (podržením) • Lze použít k ovládání UC a AC modulů • Nemá dohled na stav baterie ani kontrolu spojení • Baterie alkalická 6V • Pracovní dosah cca 200m

  40. Ovládací modul RC-85 • Určený k instalaci do auta • 3 vodiče • GND = kostra • A = spojením na +12V vyšle signál A • B = spojením na +12V vyšle signál B • spojením A i B na +12V se vyšle signál A+B (Panik) • Lze použít s moduly UC a AC, s ústřednou a se sirénou JA-80L • Napájí se z vozidla • Zablikáním či zatroubením lze ovládat vrata, parkovací závoru, světla, alarm apod.

  41. Přístupová karta PC-01 • Bezdotyková RFID (EM UNIQUE 125kHz) • Spolupracuje s klávesnicí F, E , H a N • Naučit lze až 50 karet • Karta funguje jako kód • Pro vyšší bezpečnost lze kartu kombinovat s kódem • PC-02 je provedení přívěsek ke klíčům

  42. Vnější klávesnice JA-80H • Antivandal klávesnice a čtečka RFID karet • Přes WJ-80 se zapojuje ke sběrnici ústředny • Zvonkové tlačítko • Krytí IP-65 • Prosvětlené klávesy • Odběr z ústředny cca 45mA

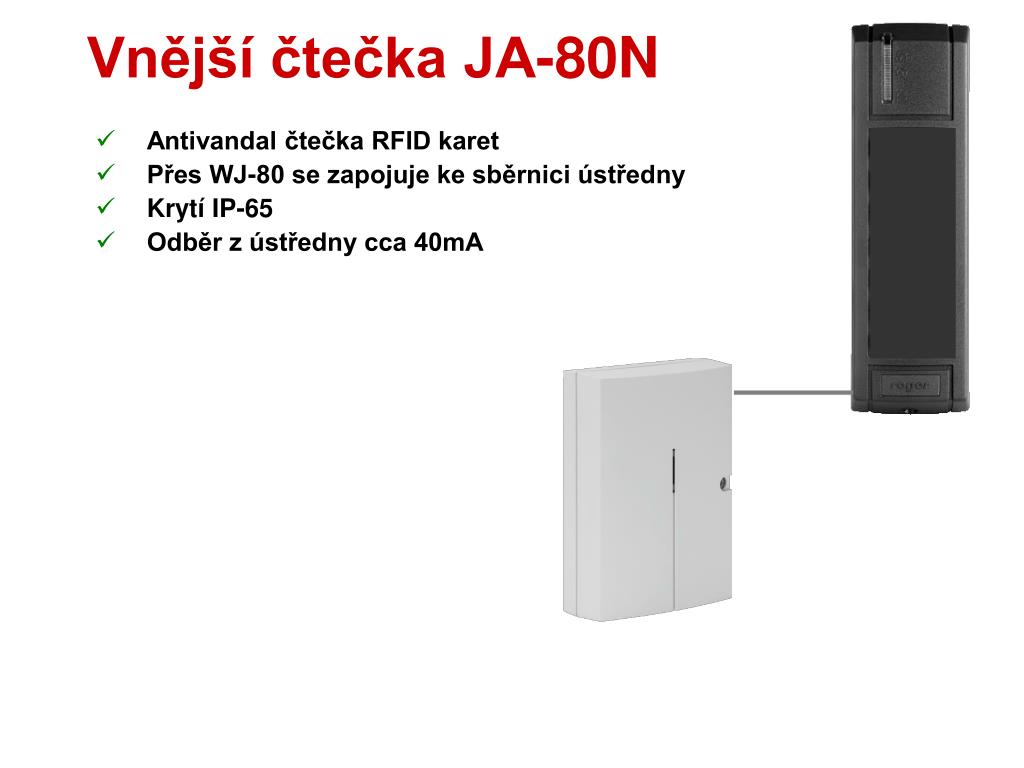

  43. Vnější čtečka JA-80N • Antivandal čtečka RFID karet • Přes WJ-80 se zapojuje ke sběrnici ústředny • Krytí IP-65 • Odběr z ústředny cca 40mA

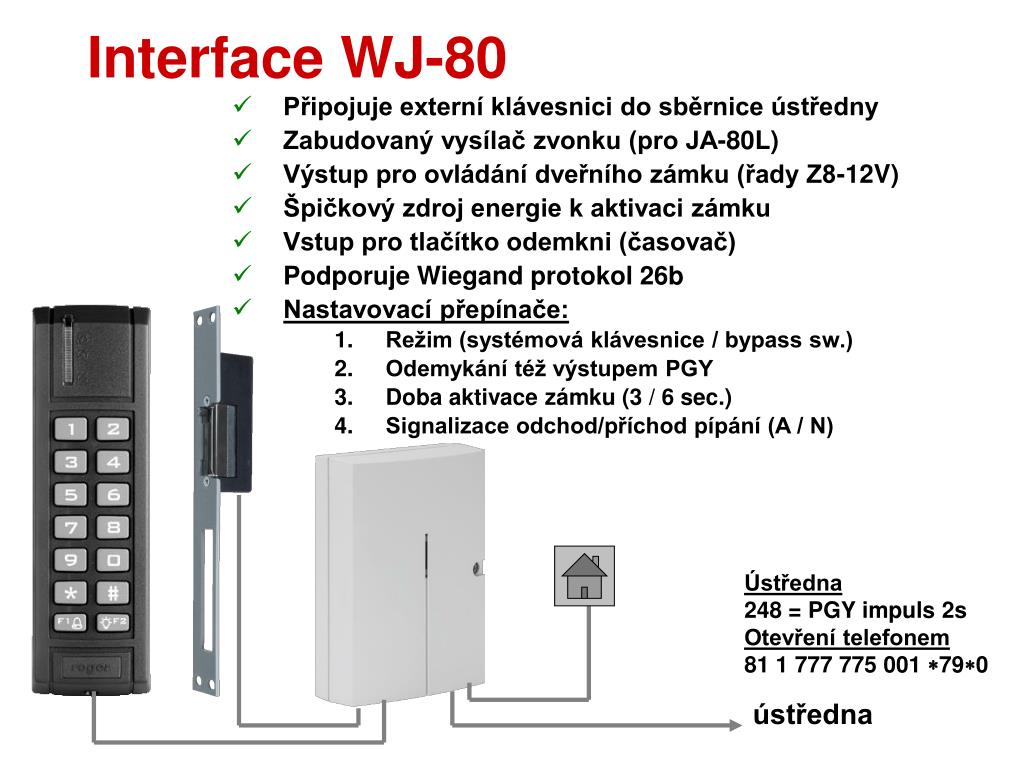

  44. Interface WJ-80 • Připojuje externí klávesnici do sběrnice ústředny • Zabudovaný vysílač zvonku (pro JA-80L) • Výstup pro ovládání dveřního zámku (řady Z8-12V) • Špičkový zdroj energie k aktivaci zámku • Vstup pro tlačítko odemkni (časovač) • Podporuje Wiegand protokol 26b • Nastavovací přepínače: • Režim (systémová klávesnice / bypass sw.) • Odemykání též výstupem PGY • Doba aktivace zámku (3 / 6 sec.) • Signalizace odchod/příchod pípání (A / N) Ústředna 248 = PGY impuls 2s Otevření telefonem 81 1 777 775 001 *79*0 ústředna

  45. Výstupní modul UC-82 • 2 výstupní relé (X a Y) - zatížitelnost 2A • Lze použít s: • Ústřednou • Detektory • Vysílači RC-8x • Lze připojit externí anténu • 1 spínací tranzistor (vyb. baterie) • Napájí se z vnějšího zdroje 12V (20mA)

  46. Výstupní modul AC-82 • 2 výstupní relé (X a Y) - zatížitelnost 5A • Lze použít s: • Ústřednou • Detektory • Vysílači RC-8x • Termostaty TP-8x • Nelze připojit externí anténu • Napájí se přímo z 230V, 50Hz

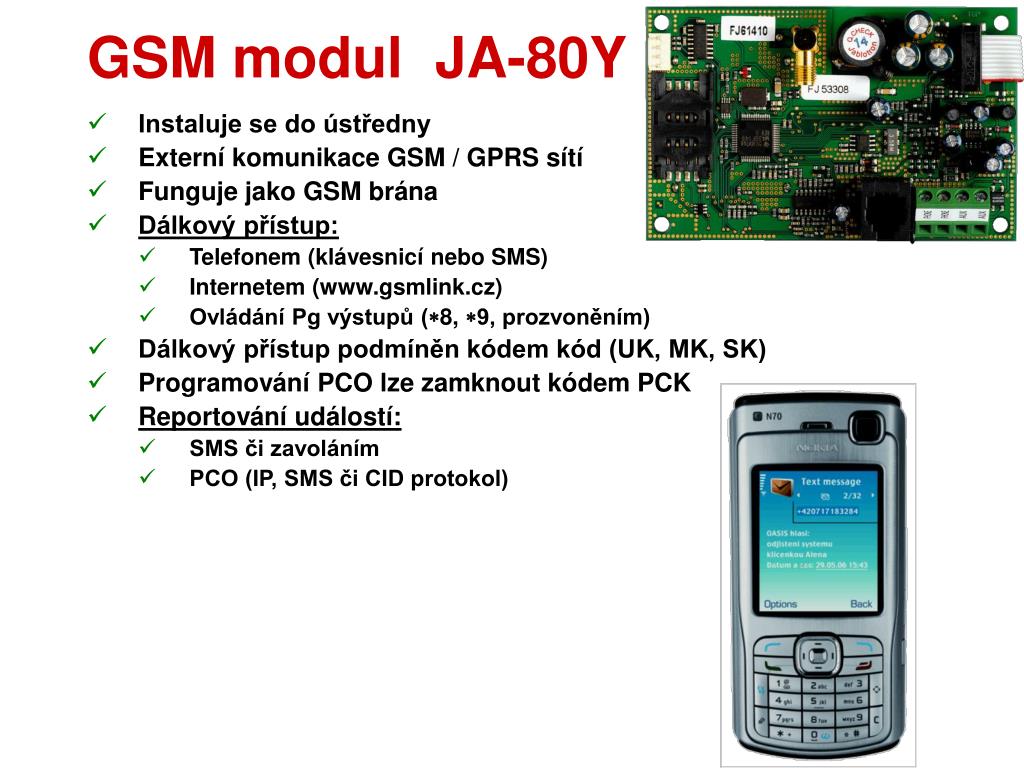

  47. GSM modul JA-80Y • Instaluje se do ústředny • Externí komunikace GSM / GPRS sítí • Funguje jako GSM brána • Dálkový přístup: • Telefonem (klávesnicí nebo SMS) • Internetem (www.gsmlink.cz) • Ovládání Pg výstupů (*8, *9, prozvoněním) • Dálkový přístup podmíněn kódem kód (UK, MK, SK) • Programování PCO lze zamknout kódem PCK • Reportování událostí: • SMS či zavoláním • PCO (IP, SMS či CID protokol)

  48. LAN modul JA-80V • Externí komunikace LAN sítí a tel. linkou • Dálkový přístup: • Telefonem (klávesnicí nebo SMS) • Internetem (www.gsmlink.cz) • Ovládání Pg výstupů (*8, *9, prozvoněním) • Dálkový přístup vyžaduje kód (UK, MK, SK) • Programování PCO lze zamknout kódem PCK • Reportování událostí: • SMS či zavoláním (nastavení tel. čísel serverů) • PCO (IP, CID či DR protokol = prozvonění) • Instaluje se do ústředny Kombinace LAN a tel. linky poskytuje stejné funkce jako GSM Modul je funkčně podobný 80Y

  49. Dálkové střežení Telefonní síť INTERNET a nebo Pult centrální ochrany Přímé upozornění Systém

  50. Dálkový přístup www.GSMLink.cz INTERNET a nebo Internet Telefon PC connected to Internet Remote access from Internet
