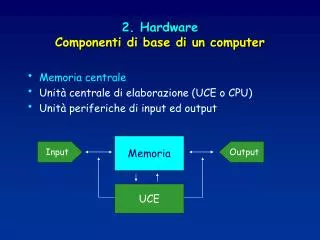

  1. 2. HardwareComponenti di base di un computer • Memoria centrale • Unità centrale di elaborazione (UCE o CPU) • Unità periferiche di input ed output Memoria Input Output UCE

  2. 3.Dispositivi di memoria • Memoria centrale (o principale) Sede obbligata dalla quale la CPU estrae i dati e le istruzioni da eseguire e su cui riporta i risultati (Memoria di lavoro) • Memorie di massa o memorie permanenti Sono i supporti su cui vengono salvati in modo permanente i dati ed i programmi

  3. Memoria centrale • RAM (Random Access Memory) E’ costituita da microchip inseriti sulla scheda madre (motherboard) ed è utilizzata per registrare risultati o leggere dati durante una sessione di lavoro Veloce, costosa, volatile • ROM (Read Only Memory) E’ a sola lettura, viene utilizzata per permettere l‘esecuzione delle funzioni di base del computer (es. avviamento) Non volatile

  4. Memoria di massa • Hard disk (HD) o disco fisso • Floppy disk (FD) o dischetto • CD-ROM • CD scrivibile • DVD (Digital Versatile Disk) • Flash pen (pen drive) • Zip disk • Data cartridge (nastri)

  5. Capacità della Memoria(1) Qualunque sia la soluzione tecnica adottata o il supporto utilizzato, la memorizzazione è realizzata con il sistema binario Bit (binary digit, cifra binaria) 0 / 1 (es. occorrono 4 bit per rappresentare le 10 cifre arabe, 6 bit per le 10 cifre e le 26 lettere dell’alfabeto)

  6. Decimale Binario 0 0 1 1 2 10 3 11 4 100 5 101 Decimale Binario 6 110 7 111 8 1000 9 1001 10 1010 Esempio: 4 = 20 * 0 + 21 * 0 + 22*1 Capacità della Memoria(2)

  7. Proprietà dei numeri binari 1001101= 77 100110 = 38 = 77/2 resto Eliminare il bit più a destra corrisponde a dividere per 2 il valore. Il bit eliminato è il resto

  8. Trasformazione di un numero intero in base 10 a binario 109 109/2=54 resto 1 54/2=27 resto 0 27/2=13 resto 1 13/2=6 resto 1 6/2=3 resto 0 3/2=1 resto 1 1/2=0 resto 1 109 in binario è 1101101 54 27 Etc..

  9. Capacità della Memoria(3) Byte = successione di 8 bit (unità minima indirizzabile) Kbyte (kilobyte) KB = migliaia di byte Mbyte (megabyte) MB = milioni di byte Gbyte (giga byte) GB = miliardi di byte Tbyte (terabyte) TB = migliaia di miliardi di byte

  10. Capacità della Memoria(4)

  11. Relazione tra memorie e prestazioni di un PC(1) La velocità di esecuzione di una istruzione viene stabilita dalla componente più debole. L’esecuzione delle istruzioni è preceduta e seguita da operazioni di lettura/scrittura sulla RAM. Una RAM non correttamente dimensionata rallenta il sistema Dimensione della RAM: parametro che influisce sulle prestazioni generali del sistema

  12. Relazione tra memorie e prestazioni di un PC(2) Molti programmi sono così grandi da non poter risiedere interamente nella RAM, parte di essi rimane sulla memoria secondaria (HD, CD-Rom..) La velocità della memoria secondaria, in particolare dell’ Hard disk costituisce un parametro critico per l’efficienza di un sistema informatico

  13. Hard disk (HD) • Principale sistema di memorizzazione dati • E’ costituito di minuscole particelle di ferro in tracce concentriche rivestite da una pellicola magnetica • Ruota a velocità angolare costante

  14. Formattazione di un disco Formattare significa predisporre una schema di organizzazione dello spazio sul disco tale da consentire una razionale memorizzazione e conseguente reperimento dei dati. Virtual File Allocation Table (VFAT) : tabella di informazioni relative alla organizzazione dei files su disco

  15. Floppy disk (FD) • Utilizzato come sistema di trasferimento dati • E’ racchiuso in una custodia quadrata di plastica • Ha due fessure quadrate, quella di sinistra viene utilizzata per la protezione dei dati: chiusa -> disco non protetto, può essere usato in scrittura aperta -> disco protetto, di sola lettura

  16. CD-ROM o scrivibile • Ha una unica traccia a spirale • Ruota a velocità lineare costante • Tecnologia laser

  17. DVD (Digital video disk) • Uguale al classico CD come forma e dimensioni • Tecnologia digitale di compressione dei dati (Mpeg-2) • Elevata capacità e qualità di riproduzione • DVD ROM • DVD Video

  18. Zip disk • Ha l’aspetto di un floppy disk • Densità di scrittura maggiore • E’ esterno al ‘case’ del calcolatore • Utilizzato soprattutto per backup (copie di sicurezza)

  19. Data cartridge • Elevata capacità • Riscrivibile • Utilizzato solo per copie di sicurezza

  20. Flash pen
