Exemple (Chapitre 7)

. C. R. Exemple (Chapitre 7). Le circuit RC ci-dessous comprend une pile de fém  = 100 V, un condensateur C = 90 µF, une résistance R = 200 k et un interrupteur ouvert. Initialement le condensateur n’est pas chargé.

dextra
Download Presentation

Exemple (Chapitre 7)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. C R Exemple (Chapitre 7) • Le circuit RC ci-dessous comprend une pile de fém  = 100 V, un condensateur C = 90 µF, une résistance R = 200 k et un interrupteur ouvert. Initialement le condensateur n’est pas chargé. • Combien de temps, après la fermeture de l’interrupteur, l’énergie dans le condensateur a-t-elle atteint 50% de sa valeur maximale ? • Quelle est la puissance dissipée dans la résistance au temps t = 10 s ? • Quelle est l’énergie dissipée dans la résistance entre 0 et 10 s ? Cliquez pour continuer Solution: A) L’énergie dans un condensateur est donnée par U = ½ CV2 Étape suivante 

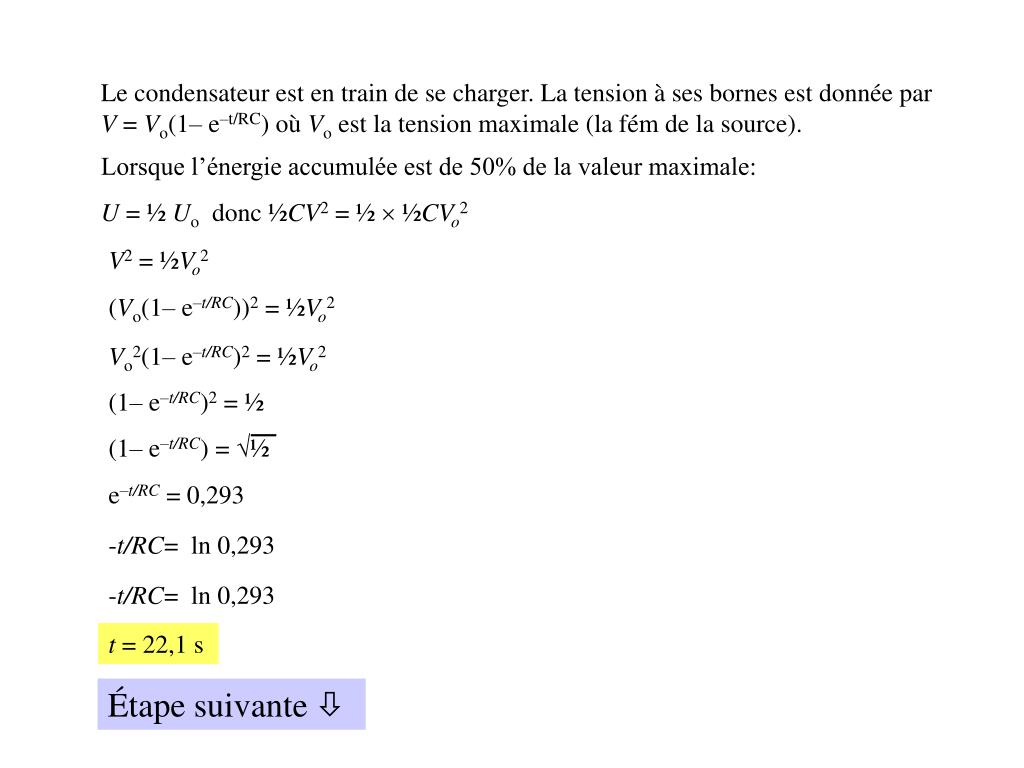

  2. Le condensateur est en train de se charger. La tension à ses bornes est donnée par V = Vo(1– e–t/RC) où Vo est la tension maximale (la fém de la source). Lorsque l’énergie accumulée est de 50% de la valeur maximale: U = ½Uo donc ½CV2 = ½  ½CVo2 V2 = ½Vo2 (Vo(1– e–t/RC))2 = ½Vo2 Vo2(1– e–t/RC)2 = ½Vo2 (1– e–t/RC)2 = ½ (1– e–t/RC) = ½ e–t/RC = 0,293 -t/RC= ln 0,293 -t/RC= ln 0,293 t = 22,1 s Étape suivante 

  3. B) La puissance dissipée dans une résistance est donnée par P = Ri2. Dans le circuit de charge i = io e–t/RC où io est le courant maximal: io = /R P = R (io e–t/RC )2 P =16,5 mW C) L’énergie est donnée par U = P t. Cependant, la puissance dissipée dans la résistance n’est pas constante puisque le courant varie. Il faut donc faire la sommation de la l’énergie pour des petits intervalles de temps compris entre 0 et 10 s. U = 302 mJ Fermer Recommencer Jérôme Giasson
