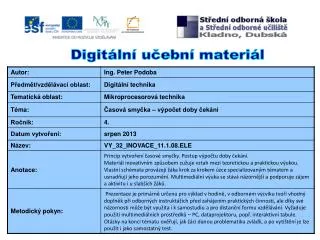

Časové smyčky Mikroprocesory PIC 16Fxx Jednoduchá časová smyčka (výpočet čekací doby)
Mikroprocesory PIC 16Fxx PIC 16F84A časové smyčky V předešlých lekcích jsme se naučili přiřazovat pinům funkci vstupu nebo výstupu a naučili jsme se větvit program pomocí jednoduché podmínky. • Zkoušeli jsme na simulátoru postupné rozsvěcování skupiny LED. • Simulátor umožňuje pozorovat vnitřní stavy procesoru ve velice zpomaleném režimu, a proto se rozsvěcování LED zdálo přirozené. • V reálném čase ale všechny děje proběhnou mnohoticíckrát rychleji. • Proto musíme vytvářet podprogramy s přesně definovaným zpožděním - časové smyčky.
Mikroprocesory PIC 16Fxx PIC 16F84A časové smyčky U procesorů PIC 16Fxx trvá jeden strojový cyklus čtyři takty oscilátoru. • V případě použití krystalu 4 MHz se vykoná za sekundu milión instrukcí. (Ve skutečnosti míň, protože některé instrukce potřebují dva strojové cykly.) • Pokud tedy známe, kolik cyklů která instrukce potřebuje, můžeme si • snadno vypočítat délku běhu programu. • Stejně tak si můžeme vypočítat, kolik instrukcí musí proběhnout v • uzavřené smyčce, abychom dosáhli požadované doby čekání.
Mikroprocesory PIC 16Fxx PIC 16F84A časové smyčky Příklad výpočtu čekací doby. Čekání t init Čítač = počáteční hodnota t dekrementace Čítač = Čítač - 1 Čítač = 0 0 t testu 1 Vývojový diagram čekací smyčky. Konec čekání
Mikroprocesory PIC 16Fxx PIC 16F84A časové smyčky Na začátku nastavíme do čítače počáteční hodnotu, například 255. Poté otestujeme, zda je tato hodnota rovná nule. Pokud ne, snížíme stav čítače o jedničku (dekrementujeme obsah čítače). To provádíme tak dlouho, dokud není splněna podmínka, že je obsah čítače roven nule. • tceklová = tinit + ttestu + n * (tdekrementace + ttestu)
Mikroprocesory PIC 16Fxx PIC 16F84A časové smyčky • V případě n = 255 (maximální hodnota) a při frekvenci krystalu 4MHz by platilo: • tinit = 2 SC (strojové cykly), ttestu = 2 SC, tdekr = 2 SC. • Celková doba čekání při n = 255 bude tedy: 2+2+255*(2+2) = 1024 SC. • Převedeno na čas je to: 0,000001*1024 = 0,001024 s, čili cca jednu milisekundu. Kdybychom chtěli pomocí této smyčky vytvořit blikání LED, tak by efekt blikání byl nulový, protože čekací doba je příliš krátká. Tuto dobu lze prodloužit vnitřním dělením taktovací frekvence až 1:256, nebo vnořením další čekací smyčky.
Mikroprocesory PIC 16Fxx PIC 16F84A časové smyčky Kontrolní otázka: • Kolik strojových cyklů vykoná smyčka při hodnotě čítače 100? • Jaký uplyne čas při frekvenci krystalu 1 MHz? • V případě n = 100 a při frekvenci krystalu 1MHz by platilo: • tinit = 2 SC (strojové cykly), ttestu = 2 SC, tdekr = 2 SC. • Celková doba čekání při n = 100 bude tedy: 2+2+100*(2+2) = 404 SC. • Převedeno na čas je to: 0,000004*404 = 0,001616 s.
