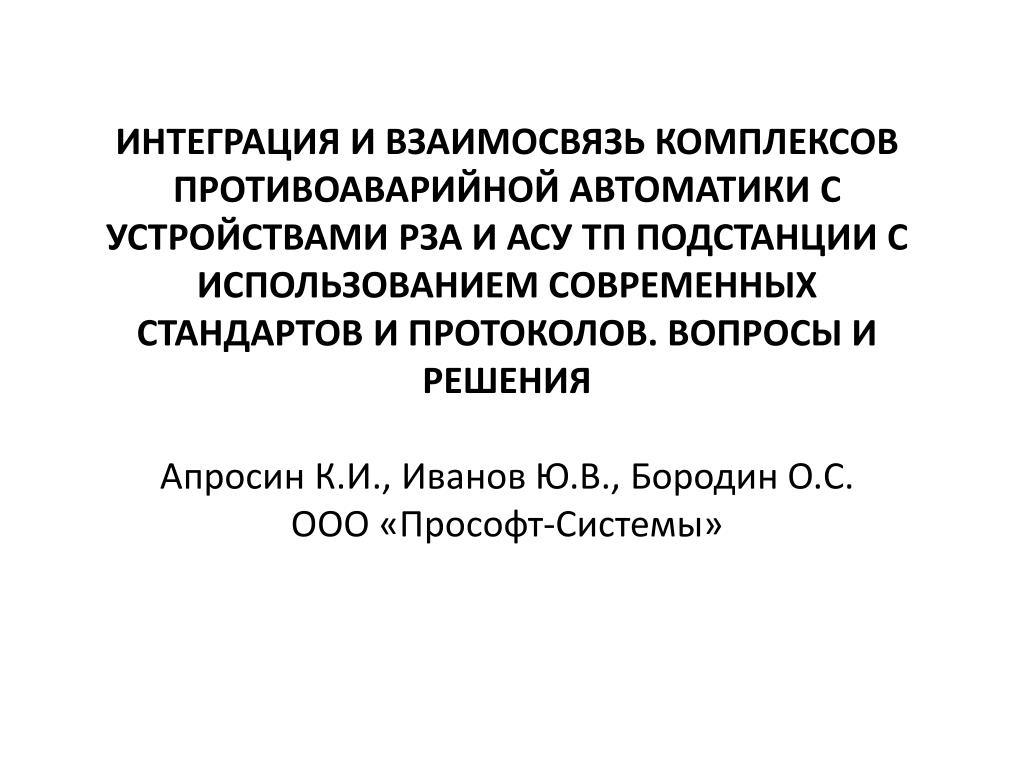

  1. ИНТЕГРАЦИЯ И ВЗАИМОСВЯЗЬ КОМПЛЕКСОВ ПРОТИВОАВАРИЙНОЙ АВТОМАТИКИ С УСТРОЙСТВАМИ РЗА И АСУ ТП ПОДСТАНЦИИ С ИСПОЛЬЗОВАНИЕМ СОВРЕМЕННЫХ СТАНДАРТОВ И ПРОТОКОЛОВ. ВОПРОСЫ И РЕШЕНИЯАпросин К.И., Иванов Ю.В., Бородин О.С.ООО «Прософт-Системы»

  2. Соответствие устройства РЗА стандарту 61850 • Прием данных по протоколам GOOSE и MMS. • Прием данных замеров в протоколе Sampled values (SV). • Выдача данных по протоколам GOOSE и MMS. • Поддержка SIM модели.

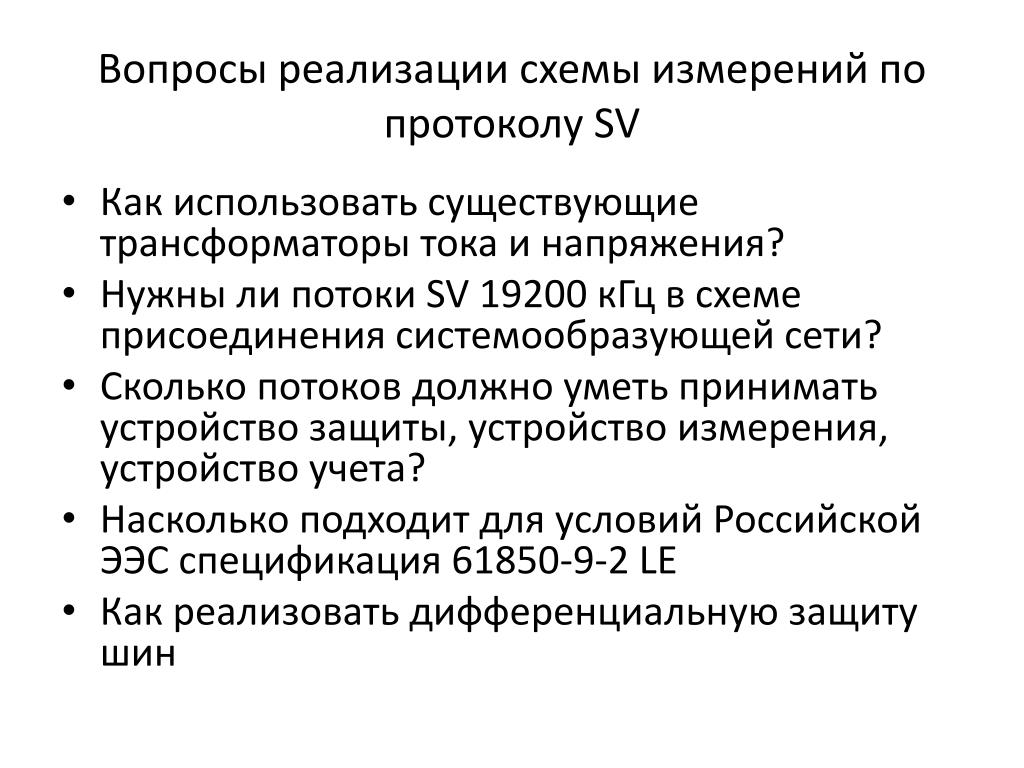

  3. Вопросы реализации схемы измерений по протоколу SV • Как использовать существующие трансформаторы тока и напряжения? • Нужны ли потоки SV 19200 кГц в схеме присоединения системообразующей сети? • Сколько потоков должно уметь принимать устройство защиты, устройство измерения, устройство учета? • Насколько подходит для условий Российской ЭЭС спецификация 61850-9-2 LE • Как реализовать дифференциальную защиту шин

  4. Схема два выключателя на присоединение

  5. Схема два выключателя на присоединение

  6. Схема две системы шин с обходной

  7. Схема две системы шин с обходной

  8. Число выдаваемых потоков SV при использовании существующих измерительных трансформаторов для схемы два выключателя на присоединение Один источник SV на присоединение: Поток для учета 19200 кГц (или 4000кГц), 9 значений в пакете Поток для РЗА 4000кГц, 9 (или 12) значений в пакете Отдельный источник SV на каждый измерительный трансформатор 3 потока для учета 19200 кГц (или 4000кГц), 3 значения в пакете 3 потока для РЗА 4000кГц, 3 значения в пакете

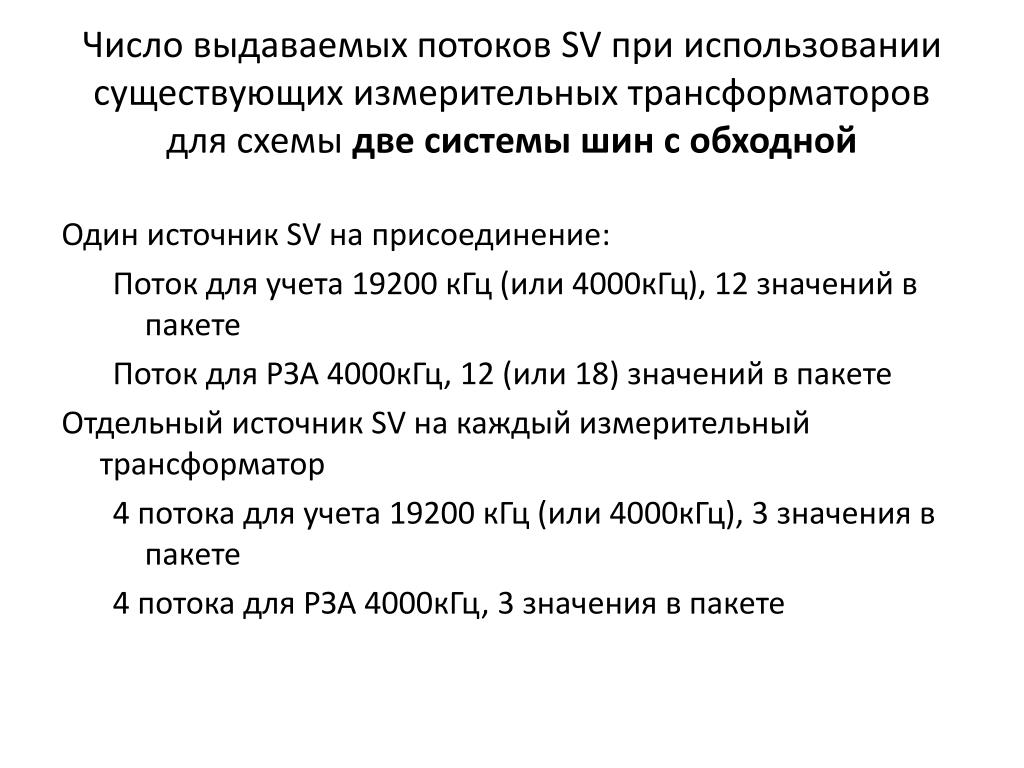

  9. Число выдаваемых потоков SV при использовании существующих измерительных трансформаторов для схемы две системы шин с обходной Один источник SV на присоединение: Поток для учета 19200 кГц (или 4000кГц), 12 значений в пакете Поток для РЗА 4000кГц, 12 (или 18) значений в пакете Отдельный источник SV на каждый измерительный трансформатор 4 потока для учета 19200 кГц (или 4000кГц), 3 значения в пакете 4 потока для РЗА 4000кГц, 3 значения в пакете

  10. Существующее программное обеспечение для работы в стандарте 61850 • Atlan (ООО «ТЕКВЕЛ») - программное обеспечение для проектирования • СКАДА-НИИПТ (ОАО «НИИПТ») – программное обеспечение для оперативного управления объектом

  11. Требуемые функции программного обеспечения АСУТП объекта, необходимые для эксплуатации схем с использованием GOOSE и SV протоколов • Замер и отображение текущих задержек прохождения GOOSE сообщений. • Отображение статистики потери пакетов в текущем режиме. • Вычисление и отображение задержек прохождения GOOSE сообщений по осциллограммам аварийного режима.

  12. Отображение текущих задержек прохождения GOOSE сообщений

  13. Заявление ENTSO-E относительно МЭК 61850 * ENTSO-E видит следующие препятствия использованию стандарта 61850 • функциональная несовместимость устройств различных производителей • Сложность проектирования и наладки • Сложность в эксплуатации • обеспечение функциональной совместимости устройств с течением времени. В части предложений организация ENTSO-E выдвигает следующее: • Ужесточить требования стандартизации • Стандартизовать взаимодействие программного обеспечения производителей устройств и программного обеспечения проектирования цифровых подстанций *Русский перевод доступен: http://мэк61850.рф/2012/05/11/заявление-entso-e-относительно-мэк-61850/
