(Kétoldalas) Laplace transzformáció. A folytonos Fourier transzformációval sok problémát meg lehet oldani LTI rendszerek frekvencia válaszát Mintavételezés Moduláció, stb. A Laplace transzformáció bizonyos szempontból a Fourier transzformáció kiterjesztése
E N D

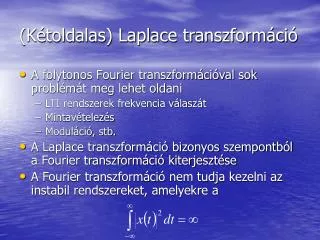

(Kétoldalas) Laplace transzformáció • A folytonos Fourier transzformációval sok problémát meg lehet oldani • LTI rendszerek frekvencia válaszát • Mintavételezés • Moduláció, stb. • A Laplace transzformáció bizonyos szempontból a Fourier transzformáció kiterjesztése • A Fourier transzformáció nem tudja kezelni az instabil rendszereket, amelyekre a
Laplace transzformáció • Nagyon sok esetben instabil rendszerekkel kell foglakozni: • Stabilizálni egy instabil repülőgépet • Oszcillátoroknál az instabilitás egyenesen követelmény • Hogyan analizálhatunk ilyen rendszereket? • Az LTI rendszerek sajátfüggvényei
Laplace transzformáció Komplex exponenciális függvény a lineáris invariáns rendszerek sajátfüggvénye CT h(t) A rendszerfüggvény Általános esetben
Laplace transzformáció A Laplace transzformáció jelölése ahol most s A Fourier transzformáció jelölése Az alapötlet Abszolút integrálhatóság csak erre szükséges
Laplace transzformáció A kritikus kérdés a Laplace transzformáció esetén a konvergencia X(s) csak meghatározott s értékekre létezik és azt a tartományt amelyre ez létezik a konvergencia tartománynak nevezzük (ROC) Abszolút értékben történő integrálhatóság feltétele Ha s=jw a konvergencia tartományban van, azaz s=0 akkor X(s)
Laplace transzformáció 1. Példa: Instabil rendszer Nincs Fourier transzformált de Laplace transzformált létezik ROC Ez konvergál ha
Laplace transzformáció 2. Példa: ROC Ez konvergál ha
Laplace transzformáció konvergencia tartományának ábrázolása
Racionális törtfüggvények • Sok esetben a Laplace transzformált racionális törtfüggvény • Az N(s) gyökei az X(s) nulla helyei • A D(s) gyökei az X(s) pólusai • Azon x(t)-k, amely komplex exponenciálisok lineáris kombinációja, t>0-ra vagy t<0-ra, a hozzájuk tartozó X(s) racionális törtfüggvény
Racionális törtfüggvények Létezik-e Fourier transzformált Nem
Laplace transzformáció és a konvergencia tartomány Nem minden jelnek van Laplace transzformáltja a) FT: b) A Laplace transzformációban impulzusok nem lehetnek
Inverz Laplace transzformáció Rögzítsük s értékét és alkalmazzuk az inverz Fourier transzformációt
Inverz Laplace transzformáció Legyen X(s) Három tartomány
Inverz Laplace transzformáció I. tartomány
Inverz Laplace transzformáció Fourier transzformáció is létezik A II. tartomány A III. tartomány
A Laplace transzformáció tulajdonságai • Hasonlóak a Fourier transzformációéhoz, csak konvergencia tartományra való hatásokat is mindig figyelembe kell venni • Linearítás • Időben eltolás • Időtartományban differenciálás s tartományban szorzás • s tartományban differenciálás, időtartományban –t vel szorzás • Konvolúció az időtartományban szorzás az s-tartományban
Lineáris invariáns rendszer h(t) A rendszerfüggvény A rendszer stabil ha ROC tartalmazza a képzetes tengelyt
Egyoldalas Laplace transzformáció Kauzális rendszerek tanulmányozására Kezdeti feltételekkel rendelkező rendszerek vizsgálatára kétoldalas LT-nek egyoldalas LT megfelel
A z-transzformáció • Analóg a folytonos jelek Laplace transzformációjához DT h[n] A rendszerfüggvény most z tetszőleges komplex szám
A z-transzformáció Kapcsolat a diszkrét Fourier transzformációval Csak r=|z| értéktől függ Ha r=1 az ROC-ben van akkor létezik diszkrét Fourier transzformáció
A z-transzformáció pólusok zéróhelyek meghatározására Inverz z-transzformációhoz
A z-transzformáció Ugyanaz az X(z) de különböző ROC
Racionális z-transzformáció x[n] exponenciálisok lineáris kombinációi n>0 és n<0 X(z) racionális törtfüggvény Jellemezni lehet a nulla helyivel és pólusaival
