Ve ntilatsioonilahendus

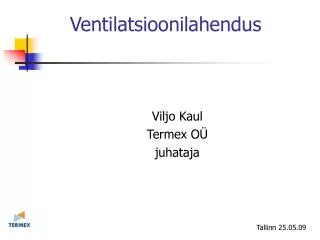

Ventilatsioonilahendus

  • Viljo Kaul

  • Termex OÜ

  • juhataja

Tallinn 25.05.09


Teadaolevad ventilatsioonilahendused

Teadaolevad ventilatsioonilahendused

  • Loomulik väljatõmbeventilatsioon

  • Sundväljatõmbeventilatsioon

  • Sissepuhke ja väljatõmbe sundventilatsioon soojustagastusega

    • tsentraalne

    • detsentraalne (lokaalne)

  • Õhkküttega ühendatud ventilatsiooni-süsteem


  • Ve ntilatsioonilahendus

    Loomulikväljatõmbeventilatsioon

    ja sundväljatõmbeventilatsioon


    Ve ntilatsioonilahendus

    Sundväljatõmbeventilatsioon


    Ve ntilatsioonilahendus

    Tallinna

    Tehnikaülikool

    Sissepuhke ja

    väljatõmbe sund-

    ventilatsioon

    soojustagastusega


    Detsentaalne ventilatsioonilahendus

    Detsentaalne ventilatsioonilahendus

    Tallinna

    Tehnikaülikool


    Teadaolevad ventilatsioonilahendused1

    Teadaolevad ventilatsioonilahendused

    • Loomulik väljatõmbeventilatsioon

    • Sundväljatõmbeventilatsioon

    • Sissepuhke ja väljatõmbe sundventilatsioon soojustagastusega

      • tsentraalne

      • detsentraalne (lokaalne)

  • Õhkküttega ühendatud ventilatsiooni-süsteem


  • Loomulik v ljat mbeventilatsioon

    Loomulik väljatõmbeventilatsioon

    • Väljatõmme niisketest ruumidest teostatakse õhukanalite kaudu katusele

    • Värskeõhu pealeandmine eluruumidesse toimus uste ja akende ebatiheduste kaudu

      • Akende vahetus = Värskeõhuklapid


    Loomulik v ljat mbeventilatsioon1

    Loomulik väljatõmbeventilatsioon

    Soojendusta

    värskeõhuklapp

    Soojendusega

    värskeõhuklapp


    Soojendav v rske huklapp

    Soojendav värskeõhuklapp

    Mobair 2010

    -36m3/h (10Pa)

    -filter F5

    -el.ühendus 230V

    -võimsus 20...900W


    Soojendav sissepuhkega v rske huklapp

    Soojendav sissepuhkega värskeõhuklapp

    Mobair 2020

    -43/36m3/h (10Pa)

    -filter F5 (F7)

    -el.ühendus 230V

    -võimsus 20...900W

    -müratase 27/32dB


    Sundv ljat mbeventilatsioon

    Sundväljatõmbeventilatsioon

    • Püstiku väljatõmbeventilaator katusel

    • Lokaalsed väljatõmbeventilaatorid iga korteri WC/vannitoas

      • Eeldab värskeõhuklappe


    Ve ntilatsioonilahendus

    Mobair 2010

    Väljatõmbe-

    ventilaator

    VARIO

    Mobair 2010


    Ve ntilatsioonilahendus

    Mobair 2020

    Mobair 2020


    Loomuliku ja sundv ljat mbe ventilatsiooni eelised ja puudused

    Loomuliku ja sundväljatõmbe- ventilatsiooni eelised ja puudused

    • Odavam ehitusel aga kallim ekspluatatsioonis

    • Vähe kontrollitav (v.a. soojendav sissepuhkeklapp)

    • Väljatõmbetugevus vastupidine vajadustele

    • Välismüraprobleemid olenevalt klapist

    • Õhupuhtuse probleemid olenevalt klapist

    • Ebamugavus kütteperioodil (soojenduseta klapid)

    ELUKVALITEET

    ENERGIASÄÄST


    Soojuskadu ilma soojustagastuseta ventilatsioonil

    Soojuskadu ilma soojustagastuseta ventilatsioonil


    Ve ntilatsioonilahendus

    KredEx


    Ve ntilatsioonilahendus

    Meltem Wärmerückgewinnung GmbH


    Ve ntilatsioonilahendus

    Energiasäästu portaal


    Ve ntilatsioonilahendus

    19%

    TÜTI

    energiatõhusa

    ehituse

    tuumiklabor

    18%

    27%


    Soojuskadu ilma soojustagastuseta ventilatsioonil1

    Soojuskadu ilma soojustagastuseta ventilatsioonil

    Ventilatsioon

    -20-30%

    -kuni 50%

    -35%

    -27%

    =31%

    Välisseintest

    -25-35%

    -15%

    -15%

    -18%

    =16,5%

    Akendest

    -20-25%

    -20%

    -15%

    -19%

    =19,5%


    Soojustagastusega ventilatsioon

    Soojustagastusega ventilatsioon

    • Tsentraalne

    • Detsentraalne (Lokaalne)


    Detsentaalne ventilatsioonilahendus1

    Detsentaalne ventilatsioonilahendus

    • SAKSA firma MELTEM

    • Soojustagastusega M-WRG tooted


    Detsentaalne ventilatsioonilahendus2

    M-WRG-K/S

    Detsentaalne ventilatsioonilahendus

    Tallinn 23.04.09


    Tehnilisi andmeid

    Tehnilisi andmeid

    • M-WRG StandardM-WRG Komfort

    • Tootlikkus (m3/h)15/30/6015 kuni 100

    • Soojusvahetiplaatsoojusvaheti

    • Soojuse taaskasutus %kuni 76kuni 76

    • Ventilaatori mootorEC-DCEC-DC

    • Ventilaatoridradiaalradiaal

    • Tarbitav võimsus W3,8/5,2/12,53,8.......34

    • Toitepinge V/Hz230/50230/50

    • Siseneva/väljuva õhukanal100mm100mm

    • Standardfilter G4G4

    • Allergiavastane filterF7F7

    • AktiivsöefilterF6F6


    Tehnilisi andmeid1

    Tehnilisi andmeid

    • M-WRG-K programmid

      • P1 Pidev töö

      • P2 Vahelduv töö

      • P3 Nädalapäevade

      • P4 Õhuniiskuse

      • P5 Temperatuuri

      • P6 Õhukvaliteedi programm (tegemisel)

      • P7 Koosõhutamise programm

      • P8 Seadistused


    Testide tulemusi

    Testide tulemusi

    Müratest


    Testide tulemusi1

    Testide tulemusi

    Soojustagastus


    Testide tulemusi2

    Testide tulemusi

    Soojustagastus ja elektritarbimine m3/h


    Testide tulemusi3

    Testide tulemusi

    Lekketest


    Testide tulemusi4

    Testide tulemusi

    Siseõhulekketest


    Paigaldusv imalused

    Paigaldusvõimalused

    Seinasisene


    Paigaldusv imalused1

    Paigaldusvõimalused

    Seinapealne


    Seinasisene paigaldus

    Seinasisene paigaldus

    Paigalduskast


    Seinasisene paigaldus1

    Seinasisene paigaldus


    Seinasisene paigaldus2

    Seinasisene paigaldus


    Seinasisene paigaldus3

    Seinasisene paigaldus


    Seinasisene paigaldus4

    Seinasisene paigaldus


    Seinasisene paigaldus5

    Seinasisene paigaldus

    Tallinn 23.04.09


    Seinasisene paigaldus6

    Seinasisene paigaldus


    Seinapealne paigaldus

    Seinapealne paigaldus


    Seinapealne paigaldus1

    Seinapealne paigaldus


    Seinapealne paigaldus2

    Seinapealne paigaldus


    Seinapealne paigaldus3

    Seinapealne paigaldus


    Seinapealne paigaldus4

    Seinapealne paigaldus


    Seinapealne paigaldus5

    Seinapealne paigaldus


    Seinapealne paigaldus6

    Seinapealne paigaldus


    V liskatete paigaldus

    Väliskatete paigaldus

    • Välisseinale

    • Katuse räästasse

    • Akna orva


    V liskatete paigaldus1

    Väliskatete paigaldus

    • Välisseinale


    V liskatete paigaldus2

    Väliskatete paigaldus

    • Välisseinale

    Tallinn 23.04.09


    Ve ntilatsioonilahendus

    • Välisseinale


    Ve ntilatsioonilahendus

    • Välisseinale


    Ve ntilatsioonilahendus

    • Välisseinale


    V liskatete paigaldus3

    Väliskatete paigaldus

    • Katuseräästasse

    Katuseräästas


    V liskatete paigaldus4

    Väliskatete paigaldus

    • Aknaorvas

    Aknaorva


    V liskatete paigaldus5

    Väliskatete paigaldus

    Tallinn 23.04.09


    V liskatete paigaldus6

    Väliskatete paigaldus

    Tallinn 23.04.09


    V liskatete paigaldus7

    Väliskatete paigaldus

    Tallinn 23.04.09


    Juhtimisv imalused

    Juhtimisvõimalused

    • Nupuga 3-astmeline (15/30/60)m3/h M-WRG-S

    • Puldiga 10-astmeline (15...100)m3/h M-WRG-K

    • Distantsjuhtimine 24V-ga M-WRG-S/Z 24

    • Arvutiga üle RS-485 võrgu M-WRG-S-485


    Kasutusv imalused

    Kasutusvõimalused

    • Kortermajad

    • Eramajad

    • Lasteaiad

    • Koolimajad

    • Bürood

    • Hooldekeskused

    • Haiglad

    • Majutushooned


    Klassiruum

    Klassiruum


    Klassiruum1

    Klassiruum


    Klassiruum2

    Klassiruum


    Majutushoone

    Majutushoone


    Majutushoone1

    Majutushoone


    Lahendused

    Lahendused

    • Lihtsustab projekteerija tööd

    • Lokaalne ehk ühe või kahe ruumi ventileerimiseks

    • Õhuhulgad reguleeritavad vastavalt vajadusele

    • Lahendused olemasolevatele hoonetele

    • Sobiv lahendus ka renoveeritavatele hoonetele

    • Väljaehitus võimalik ka etappide kaupa


    Ve ntilatsioonilahendus

    Õhuhulgad


    Ve ntilatsioonilahendus

    Seadmete paigutus


    Lahendused1

    Lahendused

    3-toaline

    Lasnamäe

    korter


    Lahendused2

    Lahendused


    Lahendused3

    Lahendused

    3-toaline

    Lasnamäe

    korter


    Soojuskadu ilma soojustagastuseta ventilatsioonil2

    Soojuskadu ilma soojustagastuseta ventilatsioonil

    Ventilatsioon

    -20-30%

    -kuni 50%

    -35%

    -27%

    =31%

    Välisseintest

    -25-35%

    -15%

    -15%

    -18%

    =16,5%

    Soojustagastus ~70%, see teeb -21%

    =10%


    M wrg eelised

    M-WRG eelised

    • Märgatav küttekulude kokkuhoid, soojustagastus kuni 76%

    • Energiasäästlik, 30m3/h tarbib 5,2W

    • Vähendab niiskuskahjustusi ja hallituse tekke võimalusi

    • Vaikne

    • Puhas õhk

    • Ei vaja pikki torustikke

    • Vatavalt ruumi vajadusele

    • Olemasolevale ja uuele elamule

    • Tõstab kinnisvara väärtust

    • Aitab parema “Energiamärgise” saamisel

    • Ei vaja eraldi projekteerimist


    M wrg pakkumise n idis

    M-WRG pakkumise näidis


    T nan kuulamast

    Tänan kuulamast!

    Küsimused?
