  1. CompactschlittenCS 25 Produkt-Schulung

  2. Neu: CS25 ! Compactschlitten CS 25 – Flaches Kraftpaket mit 240mm Hub!

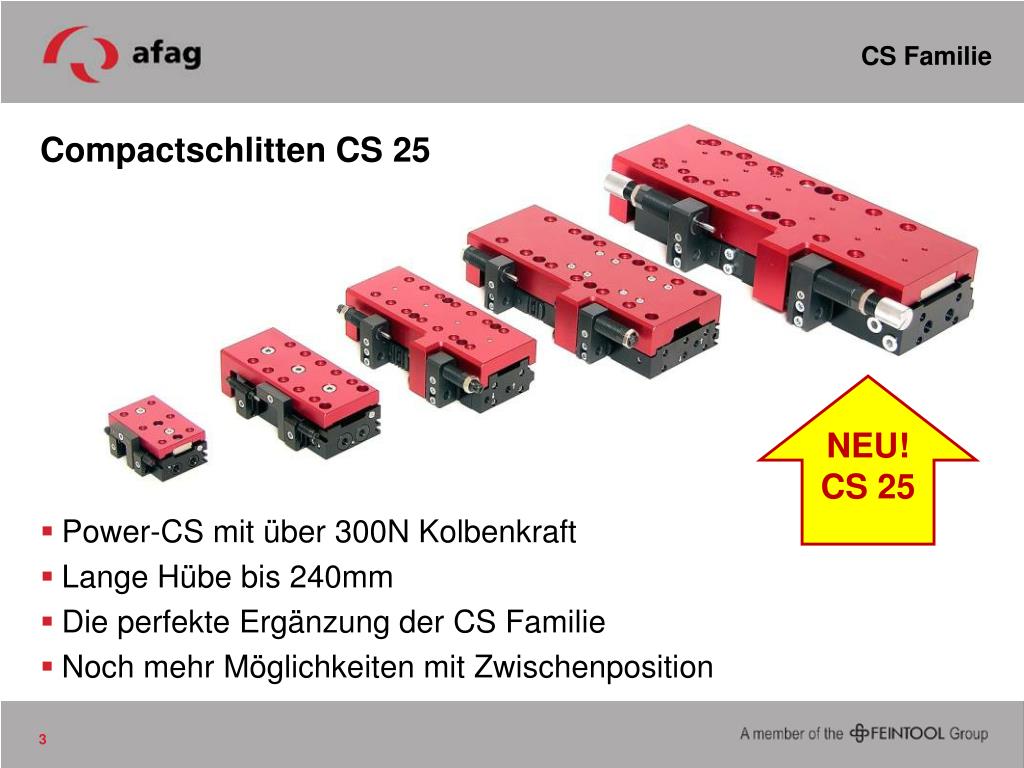

  3. Power-CS mit über 300N Kolbenkraft Lange Hübe bis 240mm Die perfekte Ergänzung der CS Familie Noch mehr Möglichkeiten mit Zwischenposition CS Familie Compactschlitten CS 25 NEU! CS 25

  4. CS Familie

  5. CS Familie CS 25/240 CS 20/150 CS 16/120 CS 12/90 CS 8/60 CS 25/60 CS 20/50 CS 16/30 CS 12/30 CS 8/10

  6. CS Familie Compactschlitten CS 25 CS 25/240 CS 25/180 CS 25/120 CS 25/60

  7. CS Familie Hubreduktion:30mm / Seite jeder Hub ist einstellbar! Compactschlitten CS 25

  8. CS 25 oben: 7.5kg Zulässige Nutzlast

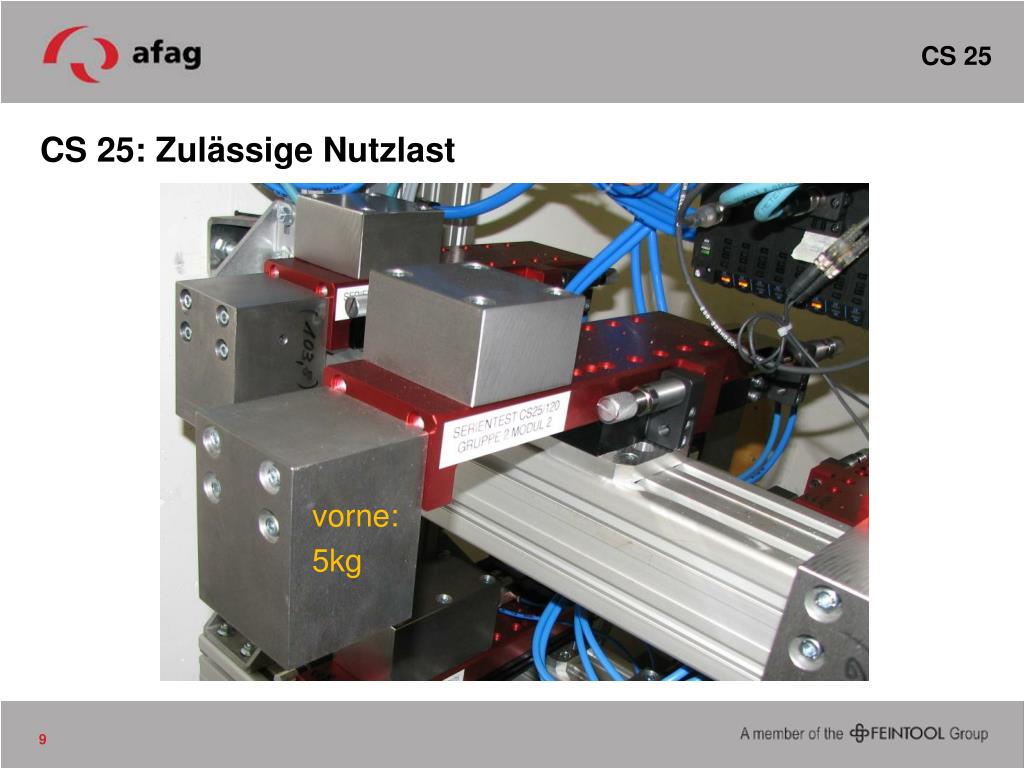

  9. CS 25 vorne: 5kg CS 25: Zulässige Nutzlast

  10. CS 25 48er Lochraster  Volle Kompatibilität 60er Lochraster  kraftvoller Formschluss Massive L-Schlittenplatte aus einem Stück gefräst höchste Präzision  höchste Dauerfestigkeit Breite, hochsteifeKugelumlaufführung BG 42 bis 7.5kg Nutzlast  steife, genaue Bewegung Durchgangsloch für Durchschraubbarkeit Montage von oben Montage von unten Sensornuten für Magnetsensoren Pneumatik-Anschlüsse hinten und seitlich volle Flexibilität bei der Montage Massiver Grundkörper höchste Traglasten  Beste Lebensdauer

  11. CS 25 60er Lochraster kraftvoller Formschluss AnschlagflächeSD / SD-Hülse SD Hülse M18x1 feine Hubeinstellung Einstellung SD-Wirkung 48er Lochraster  Voll kompatibel 14er Stossdämpfer (SD) 60er Lochraster 48er Lochraster Sensorflächefür Induktivsensor Grob-Einstellung SD-Position Versetzen der SD Halterung Doppelkolben flache Bauform SD Halterung Optionale Befestigungfür Induktiv-Sensor

  12. CS 25 60er Lochraster kraftvoller Formschluss  Abstand 30mm für optimale Einbaumöglichkeiten Kontermutter für Stossdämpfer optimale Dämpfwirkung für jede Anwendung 4fach Verschraubung des Anschlaghalters  Höchste Stabilität Klemmschraube fürAnschlag feine Einstellung der Endposition Pneumatik-Anschlüsse hinten und seitlich volle Flexibilität bei der Montage

  13. CS 25 Zwischenanschlag ZA – CS 25 Stossdämpfer 1 für Endposition: Im Lieferumfang CS 25 enthalten Stossdämpfer 2 für Zwischenposition: Im Lieferumfang ZA - CS 25 enthalten

  14. CS 25 Technische Daten

  15. CS 25 Massbilder

  16. CS 25 Durchschraubbarkeit
