ARHITECTURI DE REŢEA

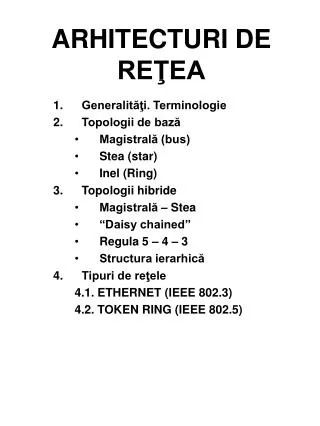

1. ARHITECTURI DE REŢEA Generalităţi. Terminologie Topologii de bază Magistrală (bus) Stea (star) Inel (Ring) Topologii hibride Magistrală – Stea “Daisy chained” Regula 5 – 4 – 3 Structura ierarhică Tipuri de reţele 4.1. ETHERNET (IEEE 802.3) 4.2. TOKEN RING (IEEE 802.5)

2. 1. Generalităţi. Terminologie LAN – Local Area Network – două sau mai multe calculatoare, amplasate în apropiere, care partajează resurse, informaţii TOPOPLOGIE – amplasarea fizică a reţelei – modul de aranjare fizică a infrastructurii reţelei: calculatoare, dispozitive de conectare )hub-uri, switch-uri), etc. METODA DE ACCES – modul în care dispozitive plasează datele pe cablu. Principalele metode – cele utilizate de reţelele Etherenet (CSMA/CD) şi cele utilizate de reţeleleToken Ring (Token Passing) LĂRGIME DE BANDĂ – măsura capacităţii de transmisie a mediului de reţea, măsurată în Mbps

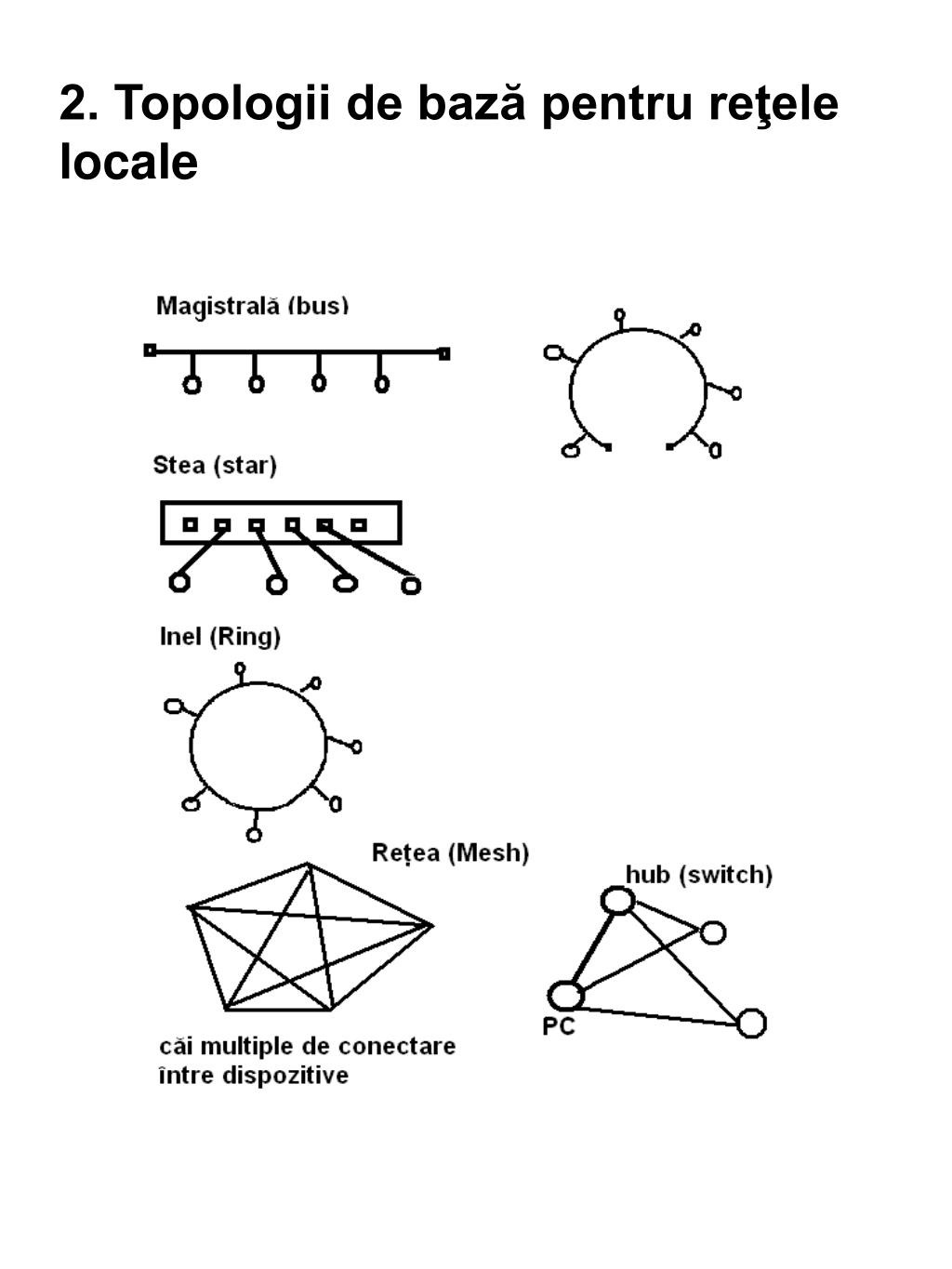

3. 2. Topologii de bază pentru reţele locale

5. 3. Topologii hibride • Combinaţie a două topologii • 3.1. Reţea magistrală – stea

6. 3.2. Reţea “margaretă” (Daisy chained) • Extinderea reţelei – prin utilizarea de porturi up-link (care fac inversarea firelor pentru a realiza cross-over cable)

7. Regula 5 – 4 – 3 În reţelele Ethernet, pentru a menţine eficienţa reţelei, regula de funcţionare pentru 10 BASE 2, 10 BASE 5 şi 10 BASE T este: Între două noduri ale reţelei pot exista maximum 5 (cinci) noduri, separate prin 4 (patru) repetoare (hub-uri) şi trei dintre aceste segmente pot fi populate.

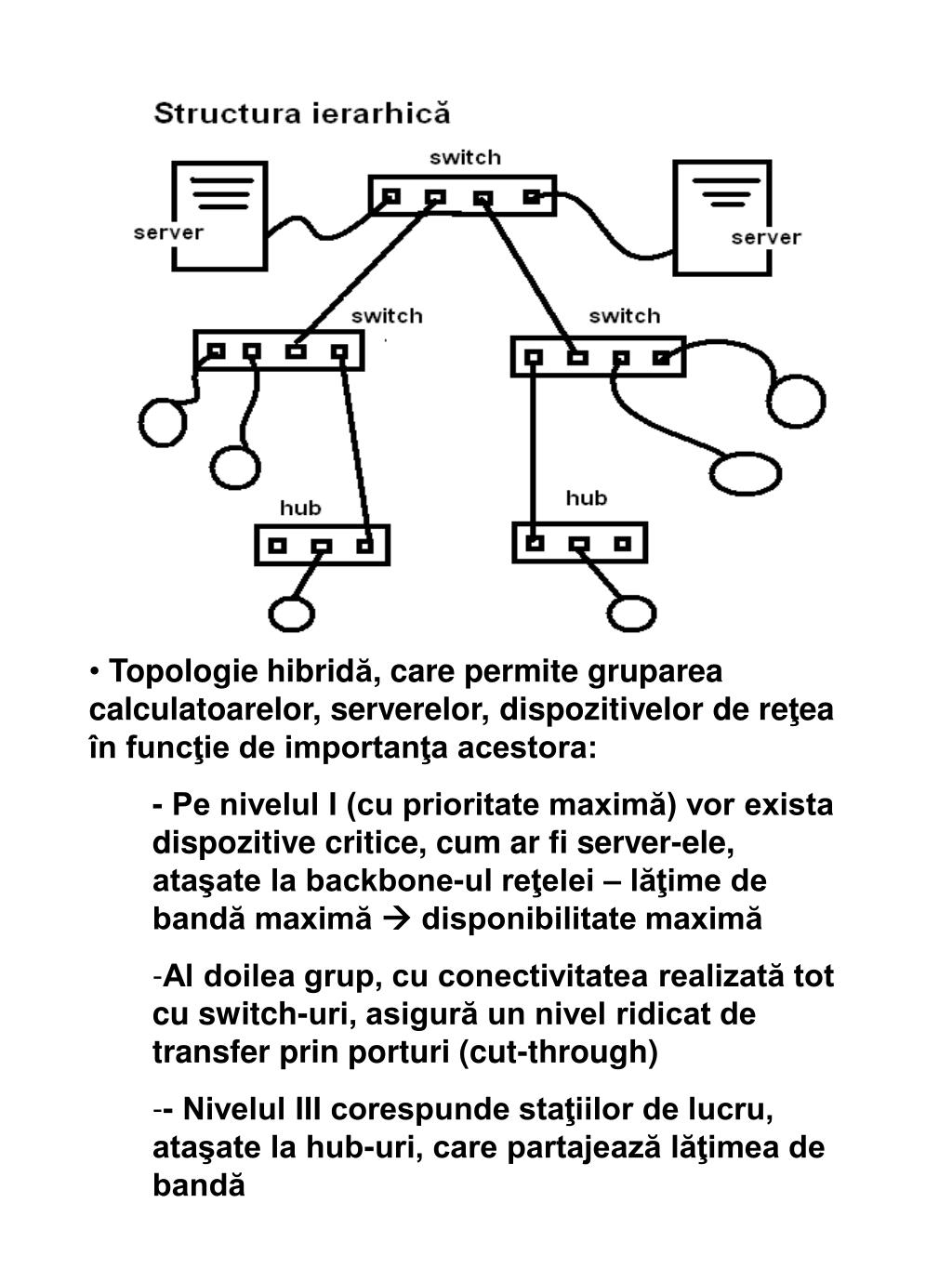

8. Topologie hibridă, care permite gruparea calculatoarelor, serverelor, dispozitivelor de reţea în funcţie de importanţa acestora: • - Pe nivelul I (cu prioritate maximă) vor exista dispozitive critice, cum ar fi server-ele, ataşate la backbone-ul reţelei – lăţime de bandă maximă  disponibilitate maximă • Al doilea grup, cu conectivitatea realizată tot cu switch-uri, asigură un nivel ridicat de transfer prin porturi (cut-through) • - Nivelul III corespunde staţiilor de lucru, ataşate la hub-uri, care partajează lăţimea de bandă

9. 4. Tipuri (arhitecturi) de reţea • 4.1. Reţele ETHERNET (IEEE 802.3) • Reţelele cele mai răspândite, deoarece echipamentele şi infrastructura sunt mai ieftine decât la Token Ring • metoda de acces : CSMA / CD – Carrier Sense Multiple Access / Collision Detection • detectarea erorilor se face cu uşurinţă • Topologie uzuală: magistrală, stea şi magistrală – stea • dezvoltată în 1976 de Xerox Corp. • Capacitatea de transfer: • 10 Mbps - 10 BASE 2, 10 BASE 5 şi 10 BASE T • 100 Mbps – Fast Ethernet • 1000 Mbps – Gigabit Ethernet • Standardul IEEE care guvernează aceste reţele este 802.3 (proiectare şi implementare)

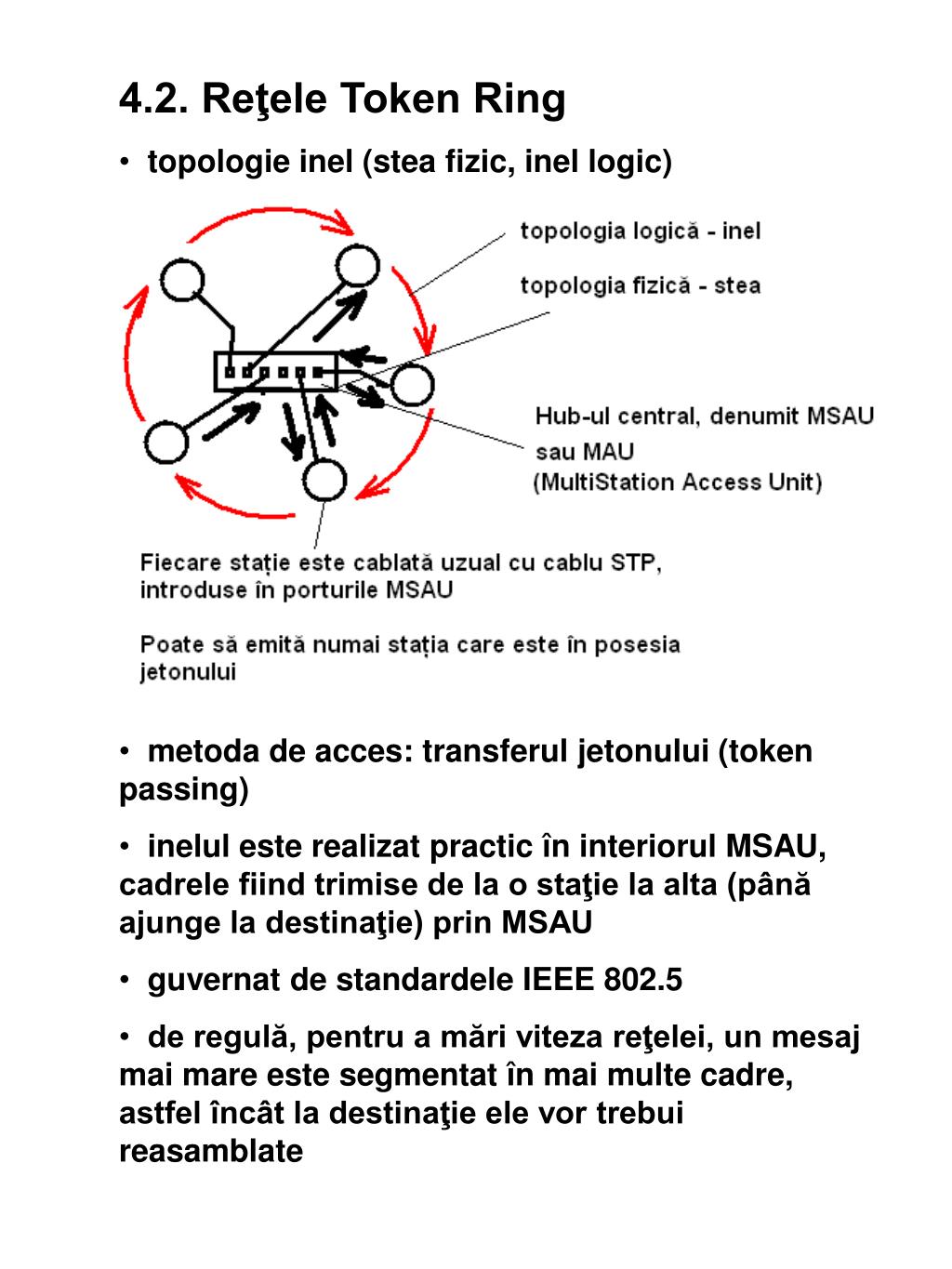

10. 4.2. Reţele Token Ring • topologie inel (stea fizic, inel logic) • metoda de acces: transferul jetonului (token passing) • inelul este realizat practic în interiorul MSAU, cadrele fiind trimise de la o staţie la alta (până ajunge la destinaţie) prin MSAU • guvernat de standardele IEEE 802.5 • de regulă, pentru a mări viteza reţelei, un mesaj mai mare este segmentat în mai multe cadre, astfel încât la destinaţie ele vor trebui reasamblate

11. Cadrul Token Ring Este schimbat de staţia receptoare în momentul primirii cadrului • În mediul Token Ring nu există coliziuni • La recepţia unui cadru, staţia de destinaţie schimbă starea cadrului şi-l retransmite emiţătorului, care emite un nou jeton

12. Monitorul activ • Funcţiuni: • este sursa de timing şi supraveghere (mentenanta) a reţelei • rezolvă situaţii când, de exemplu, o staţie s-a defectat după emiterea cadrului către ea – cadrul s-ar învârti nelimitat. Monitorul activ capturează cadrul şi emite un jeton nou, permiţând astfel celorlalte staţii să comunice
