  1. Disusunoleh : Ary tri wibowoL200090038 APLIKASI PENGENDALI PENGIRIMAN INFORMASI KEBAKARAN MELALUI TELEPON SELULER(MIKROKONTROLER AT89S51)

  2. Pendahuluan Kemajuanteknologi yang semakinpesat, membuatkehidupanmanusiamenjadilebih mudah,salahsatunyaadalahteknologi mikrokontroler. Penggunaannyatidakhanya padabidangkomputersaja, tetapijugatelah digunakanpadaperalatanelektroniklainnya, misalnyasepertiteleponseluler, televisi, mesincuci bahkansampaikeinstrumentruangangkasa.

  3. Next> Dampakkemajuanteknologi lain yang takkalah pentingadalahadanyasuatualat yang dapat membantudanmeringankanmanusiadalam mengurangikorbanjiwadankerugiansecaramateril jikaterjadikebakaranpadasuaturuangan (rumah/gedung), yaitudenganalat yang dapat mendeteksiasap (yang mengindikasikanterjadinya kebakaran) dalamsuaturuangan. Penggunaanalat inisemakindibutuhkan, dengansemakin kompleksnyapekerjaanmanusiadantingginya faktorterjadinyakebakaran.

  4. Landasan Teori komponen-komponen yang digunakan Detektor Asap (Smoke Detector) Detektor asap merupakan sebuah produk yang dirancang untuk suatu bangunan (rumah atau gedung), yang bekerja untuk mendeteksi kumpulan kumpulan asap. Agar manusia dapat mengetahui lebih cepat jika terjadi suatu kebakaran, sehingga dapat meminimalisir kerugian-kerugian yang diakibatkan dari kebakaran tersebut.

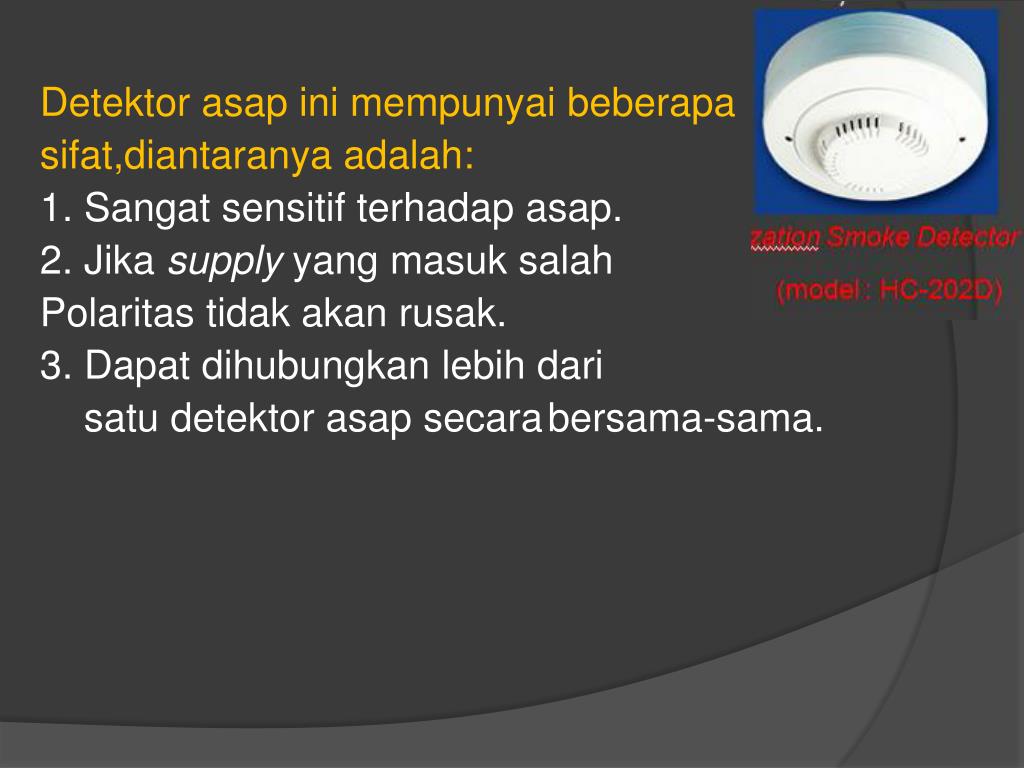

  5. Detektor asap ini mempunyai beberapa sifat,diantaranya adalah: 1. Sangat sensitif terhadap asap. 2. Jika supply yang masuk salah Polaritastidak akan rusak. 3. Dapat dihubungkan lebih dari satu detektor asap secarabersama-sama.

  6. SpesifikasiSmoke Detector Detektorsepertiinicocokuntukdipasangatauinstalasiditempatsepertipintumasuktanggarumah, koridor, aula/ruanganlift, ruangdalamrumah, dan lain lain. Skemarangkaiandalampemasanganlebihdarisatudetektorasapditunjukkanpadagambardibawahini PemasanganKawatDengan LED

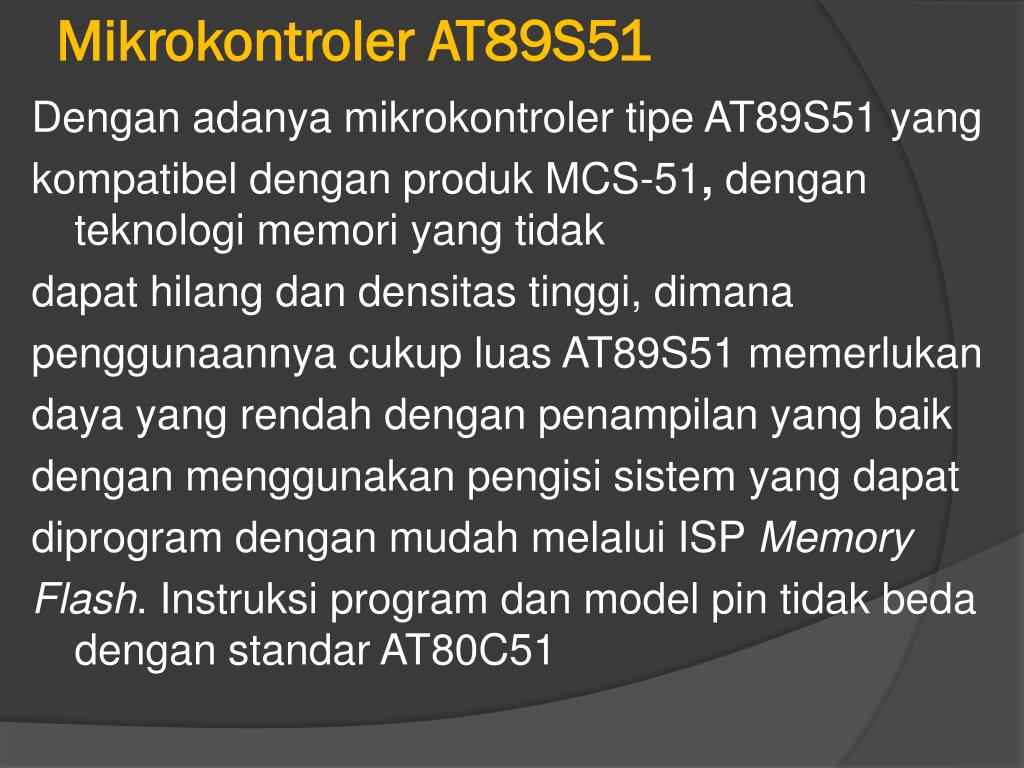

  7. Mikrokontroler AT89S51 Denganadanya mikrokontroler tipe AT89S51 yang kompatibel dengan produk MCS-51,dengan teknologi memori yang tidak dapat hilang dan densitas tinggi, dimana penggunaannya cukup luasAT89S51 memerlukan daya yang rendah denganpenampilan yang baik dengan menggunakan pengisisistem yang dapat diprogram dengan mudahmelalui ISP Memory Flash. Instruksi program danmodel pin tidak beda dengan standar AT80C51

  8. Fitur-fitur yang dimiliki oleh mikrokontroler iniadalah sebagai berikut : • 4 Kbytes ISP (In- System Programmable) Memory Flash. • 8 bit CPU • 32 jalur I/O (Input/Output) yang dapatdiprogram. • Duabuahtimer/counter 16 bit. • Full DuplexSerial Port UART (Universal Asynchronous Receiver Transmitter). • 128 x 8 bit RAM internal. • 4 Kbyte EPROM ( Erasable and Programmable ROM). • Chip Oscillator. • Enamsumbersisteminterupsi. • Watchdog Timer. • Daerah operasi 4-5 Volt. • Daerah frekuensi 0-33 MHz. • Waktupengisian program singkat. • Program ISP sangatfleksible.

  9. konfigurasi pin-pin darimikrokontroler AT89S51

  10. Short Message ServiceCentre (SMSC) Short Message Servicemerupakansalahsatufitur yang disediakandalamkomunikasiselulerberupapesanpendek. Dan sistemkerjanya. Pada operasimengirimdanmenerima SMS, dapatdigunakandengandua mode yaitu mode teksdan mode PDU (Protocol data Unit)

  11. SCA (Service Centre Address), memiliki tiga komponen utama yaitu : 1. Len2. Type of Number3. dan BCD Digits, yang mana penjelasannya terdapat pada tabel

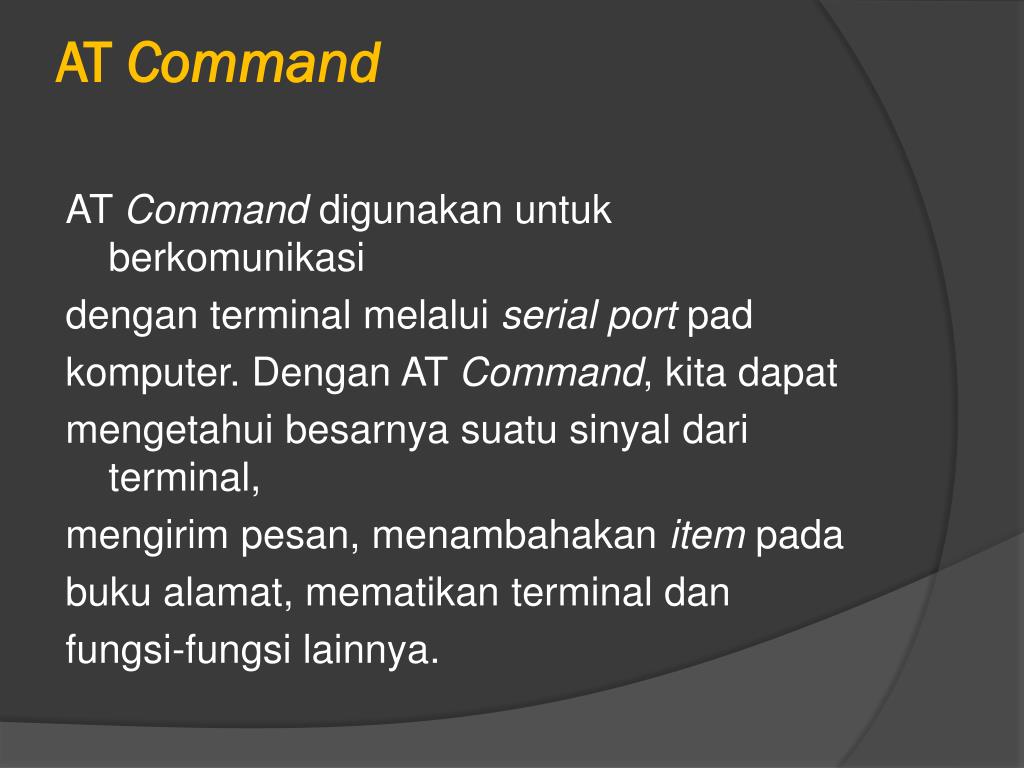

  12. AT Command AT Command digunakanuntukberkomunikasi dengan terminal melaluiserial port pad komputer. Dengan AT Command, kitadapat mengetahuibesarnyasuatusinyaldari terminal, mengirimpesan, menambahakanitem pada bukualamat, mematikan terminal dan fungsi-fungsilainnya.

  13. KesimpulanDalam perancangan alat ini meliputi dua bagian, yaitu perangkat keras dan perangkat lunak. Perangkat keras, terdiri dari detektor asap, mikrokontroler AT89S51, kabel konektor serial, dua buah pesawat telepon seluler dan buzzer, Sedangkan perangkat Lunak berisikan program komunikasi antara mikrokontroler dengan telepon seluler, dimana program tersebut telah diprogram dalam mikrokontroler AT89S51 dengan program yang digunakanadalahbahasaassembler dengansotfware program 8051 Editor, Assembler, Simulator IDE versi 1.18.Sedangkandalampengisian program ke mikrokontrolerhanyamenggunakan ISP flash memory dankabelantarmuka ISP yang dihubungkanlangsungke Komputer (PC) melaluikoneksi RS 232

  14. Rangkainalat yang sudahjadi

  15. Sekiandanterimakasih
