Presentation Transcript


Le niobium

Le Niobium

Mine souterraine de Niobec

Iamgoldcorp.

Chicoutimi, quebec, Canada


Le niobium1

Le Niobium

I - Vision globale

II - La mine de niobec

III – IAMGOLD CORP.


Nb 41

Nb 41

Parfois appelé Cb pour Colombium

Découvert en 1801 : oxyde Nb2O5

Métal de transition gris, rare, mou, ductile (Vanadium)

Elasticité / Corrosion / Thermique / Superconducteur

Température fusion très élevée : 2477 °C

Densité faible : 8600 kg/m3


Utilisations

Utilisations

  • Acier ≈90%

    • HSLA : High StrengthLowAlloy

  • Others ≈10%

    • SuperconducteursNb3Ge

    • Médical

    • Barre comb. nucléaire

  • Liste 8 matières stratégiques

    • Ge – Ti – Mg – Pt – Hg – Mo – Co – Nb


Production

Production

Production 2010 : 78 000 t Nb2O5

Australie, RDC, Gabon, Madagascar : 1%

Ressources connues non exploitées : Afghanistan


Producteurs

Producteurs

CBMM : Compagnie Brésilienne de Métallurgie Minérale

Niobec : IAMGOLD

Catalao : ANGLO AMERICAN


Producteurs1

Producteurs


Producteurs potentiels

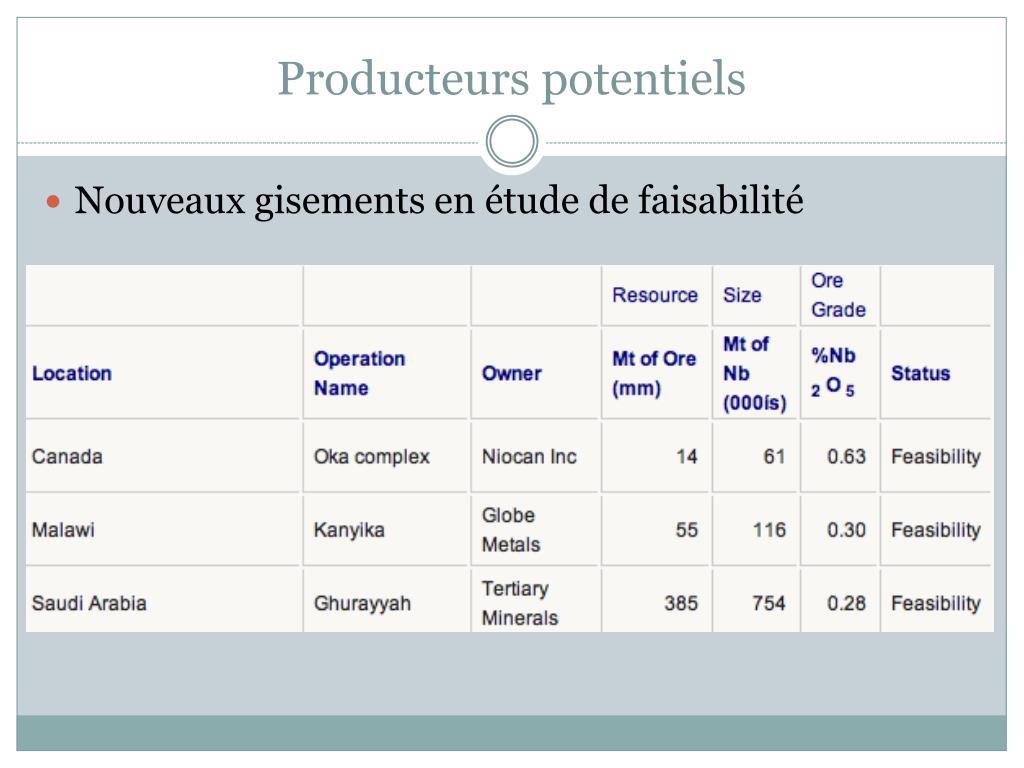

Producteurs potentiels

Nouveaux gisements en étude de faisabilité


La demande

La Demande

  • 2000 – 2010 : 10% de croissance demande Nb/an

    • Augmentation demande globale Acier

    • Augmentation intensité Nb / Acier


La demande1

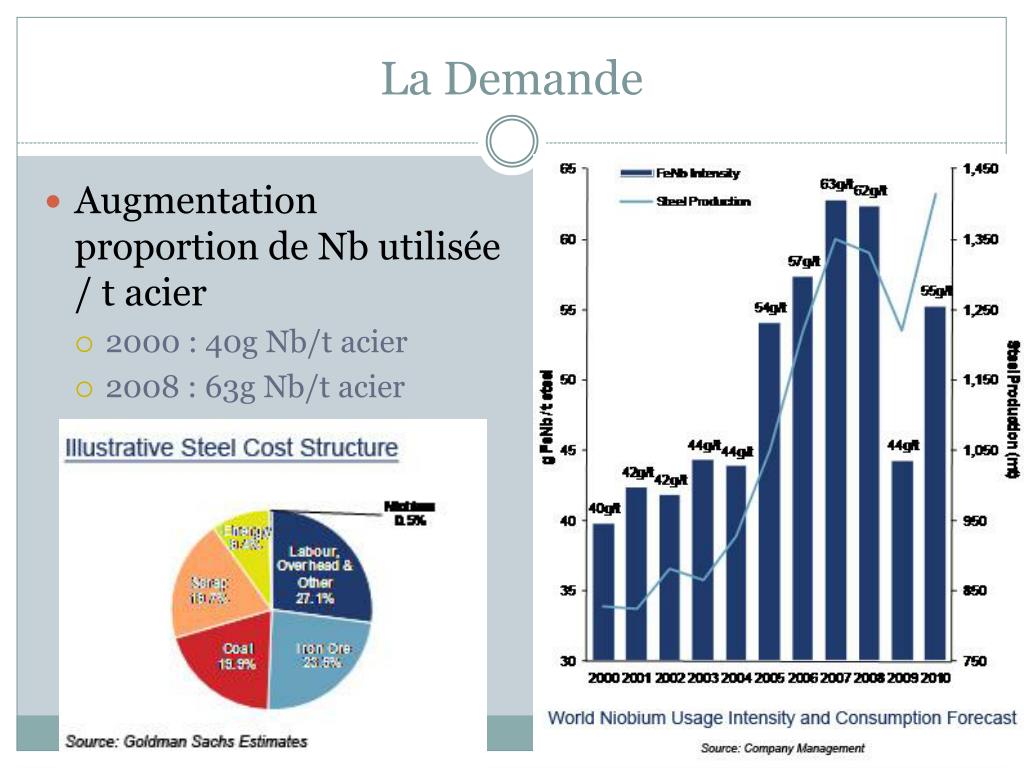

La Demande

  • Augmentation proportion de Nb utilisée / t acier

    • 2000 : 40g Nb/t acier

    • 2008 : 63g Nb/t acier


Le march

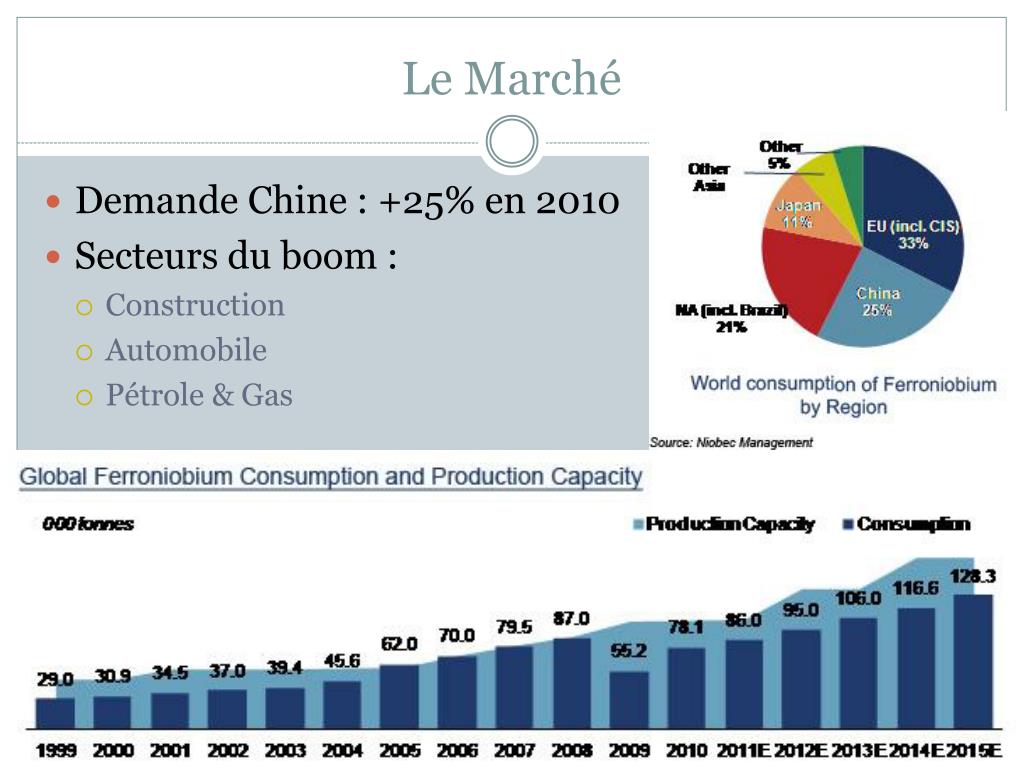

Le Marché

  • Demande Chine : +25% en 2010

  • Secteurs du boom :

    • Construction

    • Automobile

    • Pétrole & Gas


Construction

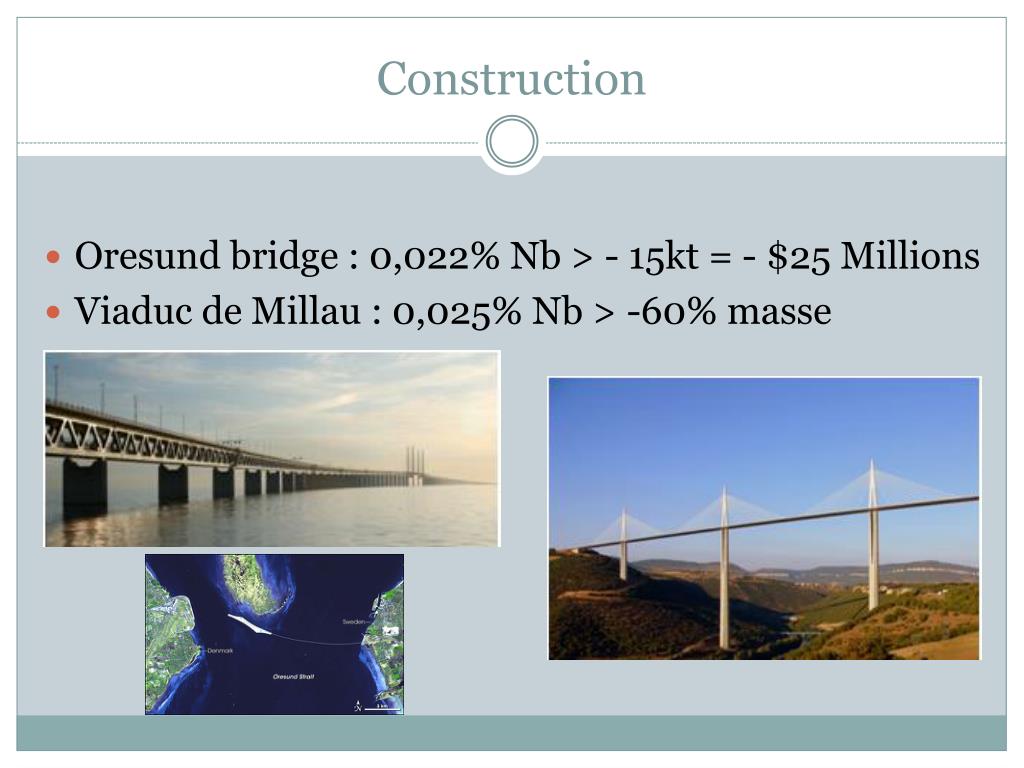

Construction

Oresund bridge : 0,022% Nb > - 15kt = - $25 Millions

Viaduc de Millau : 0,025% Nb > -60% masse


Industrie automobile

Industrie Automobile

  • Voiture taille moyenne (de type Ford Focus) :

    • 2005 : 9,3% HSLA

    • 2010 : 14% HSLA

  • Sécurité des passagers

  • Fuel efficiency

  • $9 Nb/voiture = Economie

    • -100kg

    • -1L essence/200km

    • -2,2 t CO2/an/voiture


P trole gaz

Pétrole & Gaz

  • Forages off shore

  • Explorations plus profondes (Contraintes/T/P)

  • Gazoducs longues distances haute pression (Nabucco)

    • 2035 : +20% gaz OCDE

    • 2035 : +68% gaz hors OCDE


Cours 2000 2010

Cours 2000 - 2010

Faible volume : peu de trading / peu de communication

Stabilité : env. 30$/kg


Cours 2008 2011

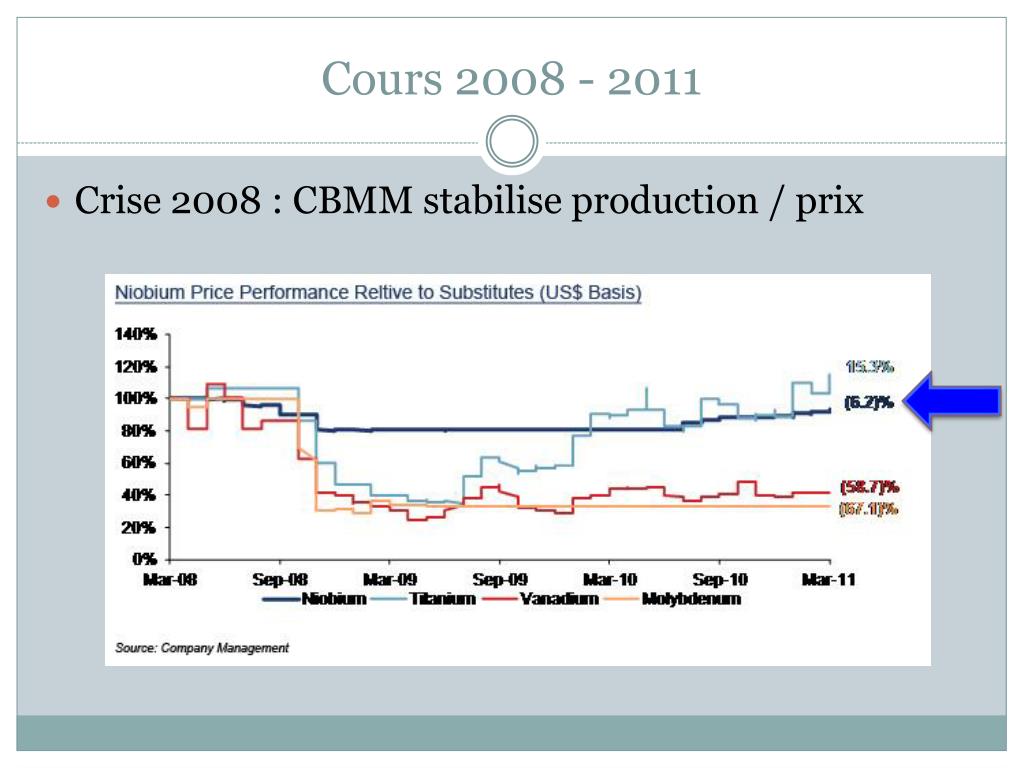

Cours 2008 - 2011

Crise 2008 : CBMM stabilise production / prix


Niobec

Niobec


Historique de la mine

Historique de la Mine

1967 : découverte Soquem

1976 - 1994 : exportation de concentrés

1994 : transformation en ferroniobium sur site

2005 : augmentation de capacité de 20%

2006 : augmentation de capacité de 10%

2008 : approfondissement du puits de 550 à 817m

2009 : capacité de traitement +24% et usine de « pastebackfill »

>>> Réserves prouvées Nb2O5 + 36%


G ologie

Géologie

Grenville

Rift du St Laurent

Carbonatites de St Honoré

Carbonatite = roche éruptive avec min. 50% carbonates


Min ralisation

Minéralisation

Pyrochlores NW- NE

Largeur : 45 à 180m

Hauteur : 630m

Profondeur : 740m

Pendage > 70°

Teneur : 0,44 à 0,51 %Nb2O5


La mine

La Mine

Production 2010 : 4400 t Nb2O5

Production minerai : 5000 t minerai/jour

Marge opératoire : $18 / kg Nb

Durée de vie : 2025


M thodes d exploitation

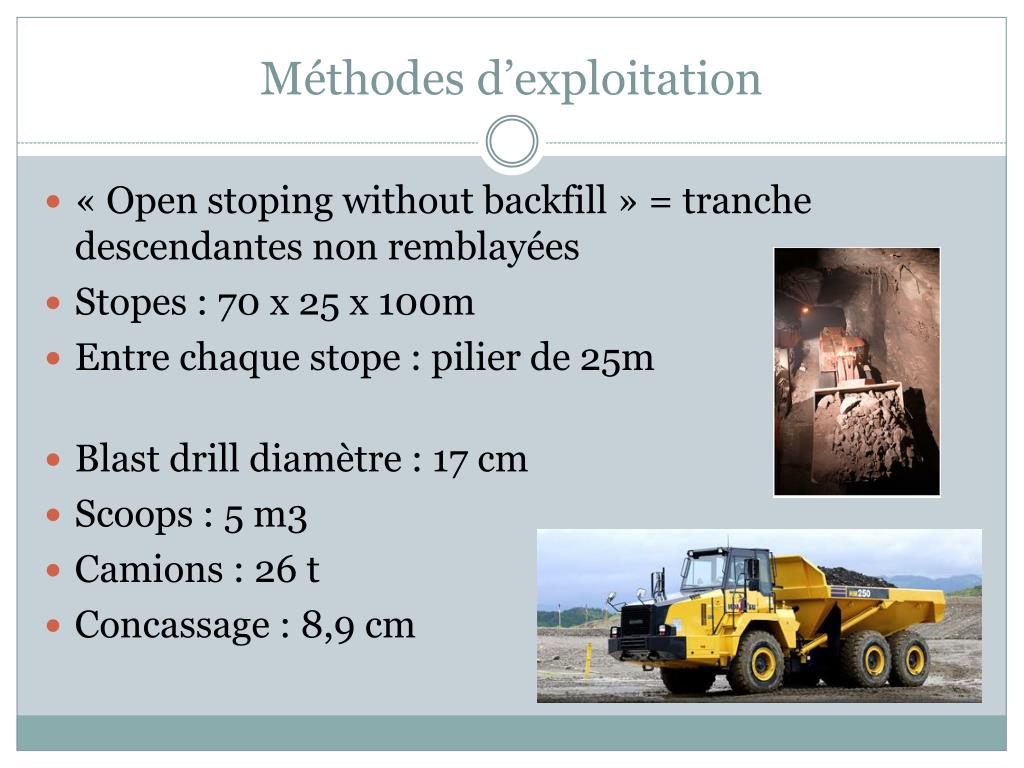

Méthodes d’exploitation

« Open stopingwithoutbackfill » = tranche descendantes non remblayées

Stopes : 70 x 25 x 100m

Entre chaque stope : pilier de 25m

Blast drill diamètre : 17 cm

Scoops : 5 m3

Camions : 26 t

Concassage : 8,9 cm


Concentration

Concentration

Concentré de pyrochlore : 58% Nb2O5

Capacité traitement : 5000 t/jour

Concassage/Triage/Séparation magnétique/3 fotations/Leaching/2 filtrages/Séchage

15 produits chimiques : 35t consommées pour 30t concentrés

6700 gallons/minute : recyclage 85%

+24% capacité : nouveau circuit de concassage


Conversion aluminothermique batch process

Conversion Aluminothermique batch process

Concentré : Nb2O5 FeNb

Réaction exothermique : 2200°C / Fonte en 10min

2,1t FeNb

3,75t « slags » stockés en souterrain

14 batchs/jour ; 5jours/semaines : 3850t FeNb/an


Iamgold corp

IAMGOLD CORP.


Iamgold corp1

IAMGOLD CORP.

TSX : IMG & NYSE : IAG

6500 employés en 2010


Iamgold corp2

IAMGOLD CORP.

TSX : IMG & NYSE : IAG

Capitalisation boursière : 6,3 G$


Terres rares

Terres rares

1985 REE zone : Carbonatites

Aout 2011 : Plan de sondage (21km)

21 Septembre 2011 : Rapport

9/17 : Ce – La – Nd – Pr – Sm – Gd – Eu – Dy – Tb

HREO : 0,043%

TREO : env. 2%

Récupération flotation : 58% à 70%


Fun fact

Fun fact
