O Si O

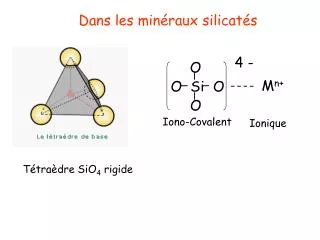

1. Mn+ Iono-Covalent Ionique 4 - O O Si O O Dans les minéraux silicatés Tétraèdre SiO4 rigide

2. 8 éléments chimiques à la base de la composition de la croûte continentale 94% du volume de la croûte continentale est constitué d’oxygène Si et O les plus abondants: Si+O = 74,3% en masse silicates = 95% en masse

3. Composition moyenne de la Croûte continentale Elément % Poids ---------------------------- Oxygène (O) 46.6 Silicium (Si) 27.7 (très important) Aluminium (Al) 8.1 Fer (Fe) 5.0 Calcium (Ca) 3.6 Sodium (Na) 2.8 Potassium (K) 2.6 Magnésium (Mg) 2.1 total 98.5 1.5% poids pour tous les autres éléments chimiques

4. Organisation structurale = classification des silicates 3D

5. [Si4O11]6- [SiO4]4- [Si2O7]6- [Si6O18]12- [Si2O5]2- [Si2O6]4- [SiO2]0 Polymérisation des tétraèdres silicatés neutralisation des charges des oxygènes

6. Les principaux minéraux silicatés a) Minéraux silico-alumineux SiO2 Quartz orthose Feldspath K KAlSi3O8 NaAlSi3O8 - CaAl2Si2O8 plagioclases Albite Anorthite Muscovite (mica) KAl3Si3O10 (OH) 2

7. (Mg, Fe)3 AlSi3O10(OH) 2 (Mg, Fe...)5 Si8O22(OH) 2 (Ca, Na...)2 b) Minéraux ferro-magnésiens K Biotite (mica) Amphiboles NaAlSi2O6 (Ca, Mg, Fe)2Si2O6 Pyroxènes (Mg, Fe) 2SiO4 Olivines Grenats Mg3Al2(SiO4)3 Grande importance des groupements hydroxyles: présence de fluides hydratés (croûte, manteau).

9. Modes de formation Trois exemples:A) Cristallisation à partir de silicates fondus olivine dans roche volcanique (basalte)

10. B) Cristallisation à partir de de fluides à haute température cristaux de quartz

11. C) Transformation en argile d’un feldspath altéré par une solution (pluies, eau circulant) les alcalins sont libérés dans la solution, Réorganisation en carbonates et silice dissoute Al, Si restent pour construire des argiles 2 KAlSi3O8+2 (H++ CO32-) + H2O = Al2Si2O5(OH)4 + 2 KCO3 + 4(SiO2)d

12. méthodes d’étudeLe microscope optique polarisant Lumière polarisée Lumière naturelle

13. Microscopie électronique à balayage: échelle du mm Précipités de carbonates bactériens atoll de Kiritimati, Pacifique photo au microscope électronique à balayage largeur de l'image: 10 microns

14. Microscopie électronique en transmission: en dessous du nm Sections hexagonales de canaux dans un silicate de métamorphisme: les ronds représentent les tétraèdres et non les atomes individuels. 19,2A

15. Tétraèdres isolés Aucun des tétraèdres [SiO4]4- ne partage d’oxygène avec un autre tétraèdre [SiO4]4- : Ils ne partagent pas d’oxygène pontant b) Les oxygènes du tétraèdre sont partagés avec des polyèdres de plus grande taille (octaèdre, cube…) c) Ces minéraux ne présentent pas de plan de clivage

16. Les olivines (Mg,Fe)2SiO4 2 pôles purs: Forstérite (Mg) et fayalite (Fe) Olivines du Pakistan

17. Structure de l’Olivine Vue des différents sites M1 et M2 etdes sites tétraédriques Olivine rond bleu = M1 rond jaune= M2 Sites M1 // à l’axe C, liés par arêtes Sites M2 isolés entre eux liés par arêtes aux sites M1 Les sites M1 et M2 sont liés aux tétra par arêtes et par sommets

18. Les sites occupés par les éléments dans l’olivine @ Sites M1 et M2 contiennent Fe2+, Mg2+ et Ni2+ Préférence du site M1 pour Fe2+ et Ni2+ @ Existence de solutions solides complètes pour Fe, Mg et Mn car rayon équivalent @ Pour la monticellite (CaMgSiO4) pas de solution solide complète car Ca (1Å) Ca entre dans les sites M2 et Mg dans les sites M1

19. 1205°C Solution solide Les olivines vont se former précocement lors du refroidissement d’un magma: formes bien développées. Termes magnésiens, prédits par le diagramme d’équilibre. Cristaux précoces dans une lame mince de basalte

20. Observation microscope polarisant Lame mince en lumière polarisée Constituants des roches basiques et ultrabasiques du manteau grains de cette roche (dunite) = olivine

21. Relation structure et propriétés @ La densité du minéral augmente en fonction de la teneur en fer. @ transition de phase olivine - spinelle à HP,HT Compressibilité des M>tétra M2 > M1 A 150 Kbars les deux sites sont à la même taille et donc transition vers la phase spinelle qui ne possède qu’un seul type de site octaédrique = séismes profonds Lorsque T et P augmente encore passage à MgSiO3 +MgO

22. @ La couleur (de plus en plus foncée) Variation en fonction de la Substitution de Mg2+ par Fe2+

23. Existence naturelle a)Les olivines = premiers produits de cristallisation (magmas riches en fer et Mg et pauvres en silice) b)Les roches les plus riches en olivines sont les dunites et les péridotites (ol, px, gt) = roches du manteau Présentes dans les basaltes (fond des océans) Forstérites = matériau à pt de fusion élevé (1890°C) minéraux réfractaires (ex: briques de four de verrerie) Lors de l’altération olivine = serpentines (amiantes)

24. lumière polarisée Isotropes optiquement II) Les grenats Minéraux du métamorphisme (Al octaédrique: haute pression), dans les schistes, parfois dans quelques roches ignées en trace, granite et péridotite

25. Grenat ferrique Fe3+ (andradite) Les grenats présentent généralement des faces bien développées. Des éléments colorants (ions de transition) se substituent au Mg2+

26. Les Familles de Grenats Pyrope : Mg3Al2Si3O12 Ouvarovite: Ca3Cr2Si3O12 Almandin: Fe3Al2Si3O12 Grossulaire:Ca3Al2Si3O12 Spessartite: Mn3Al2Si3O12 Andradite: Ca3Fe3+2Si3O12 “Pyralspites” - B = Al “Ougrandites” - A = Ca A coordinence 8 B coordinence 6 A = gros cations divalents 2+ ou monovalents 1+ B = cations trivalents 3+

27. Grenat A2+3 B3+2 [SiO4]3 Les différents sites

28. Grenat : A2+3 B3+2 [SiO4]3 Grenat bleu = Si pourpre = A turquoise = B

29. Solutions solides complexes Spessartine: Manganèse Grossulaire:Fer Uvarovite: chrome

30. Gisements • 1)Roches métamorphiques • Pyralspites dans Schistes • Ougrandites dans carbonates • 2)Roches ignées • Dans péridotites

31. @ L’altération des grenats donne des serpentines du talc, de la chlorite et de l’épidote. @ Dans les grenats sédimentaires (grossulaire dominant, andradite, ouvarovite) des groupements hydroxyles peuvent se substituer aux tétra SiO4 = hydrogrossulaires (8.5% H2O) Lorsque Ti4+ entre dans les sites B et Na dans les sites A de ces grenats on obtient la mélanite ou grenat noir (assez commun)

32. Les grenats comme géomatériaux Ils sont principalement utilisés comme: @abrasifs dans les industries du bois, du cuir et du plastique @pour le décapage par sablage @Pour la confection de papier abrasif, @Pour le surfaçage du verre @Pour la filtration.

33. III) Les silicates d’alumine, Al2SiO5 Le disthène: métamorphisme de haute pression

34. 6/6 3,6 3,23 6/4 6/5 3,2 Adaptation d’une structure minérale à des modifications de P-T = différents polymorphes Intérêt: calage P-T des roches qui contiennent ces phases. Point triple vers 500°C et 4 kbars (12 km env.) Augmentation de la densité avec P Augmentation du nombre de voisins de Al avec P (4,5,6)

35. Sillimanite Chaînes d'octaèdres Al Liés par arêtes Tétraèdres de Si et Al (Basse pression) Andalousite Chaînes d'octaèdres Al Liés par arêtes Tétraèdres de Si et Al en coordinence 5 Disthène ou kyanite Deux octaèdres Al (6/6) Liés par arêtes Tétraèdres de Si (Haute pression)

36. IV) Le zircon ZrSiO4 pouvant contenir du Hf en remplacement de Zr

37. Structure du zircon @ Zircon souvent métamicte: altération de la structure sous effet d’irradiation naturelle (U ou Th présents en faible quantité dans la structure) = Structure désorganisée = obtention d’un matériau localement vitreux avec une réduction de densité de 16% @ Zr = coordinence 8 (site cubique distordu) entouré de six tétraèdres SiO4

38. @ Minéral accessoire des roches magmatiques et sédimentaires = peu altérable, datation possible des terrains dans lesquels il a été enfoui Utilisation du zircon @ Utilisation industrielle = source de Zr métal (industrie nucléaire) @ ZrO2 matériau réfractaire
