Capítulo 8 Diseño y Documentación

1. CCNA Capítulo 8 Diseño y Documentación CNAP

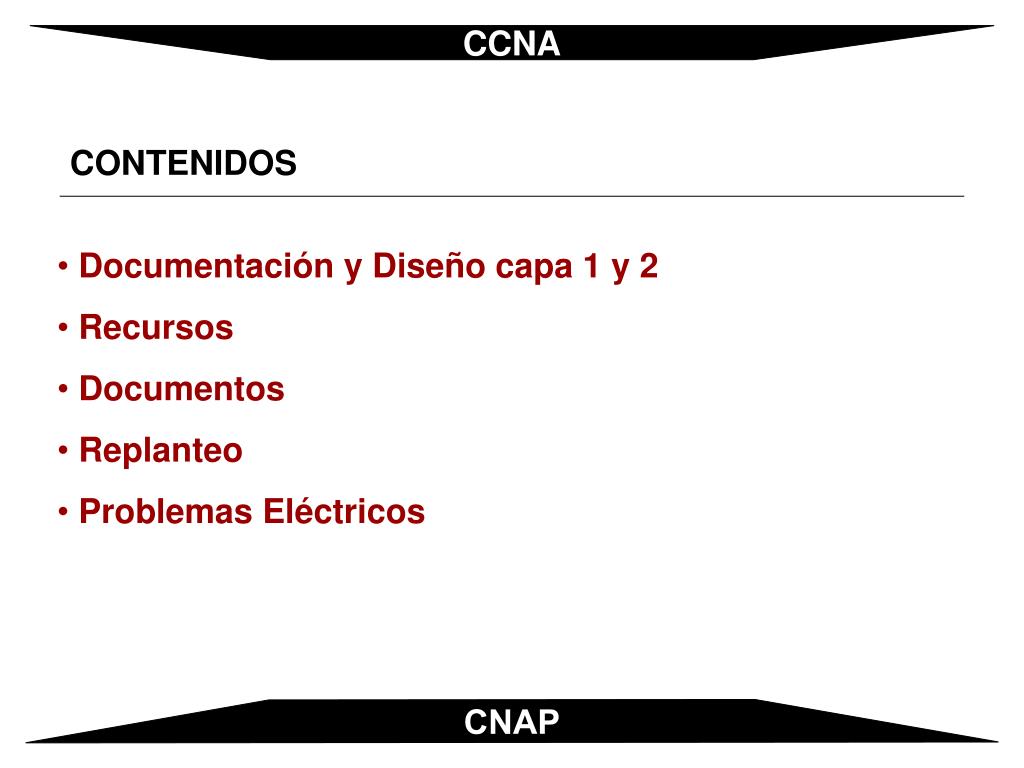

2. CCNA CONTENIDOS • Documentación y Diseño capa 1 y 2 • Recursos • Documentos • Replanteo • Problemas Eléctricos CNAP

3. CCNA FASES EN LA IMPLANTACION DE UNA LAN • Análisis de necesidades • Diseño de la red • Ejecución del diseño • Puesta en marcha, pruebas y régimen de explotación • Cierre CNAP

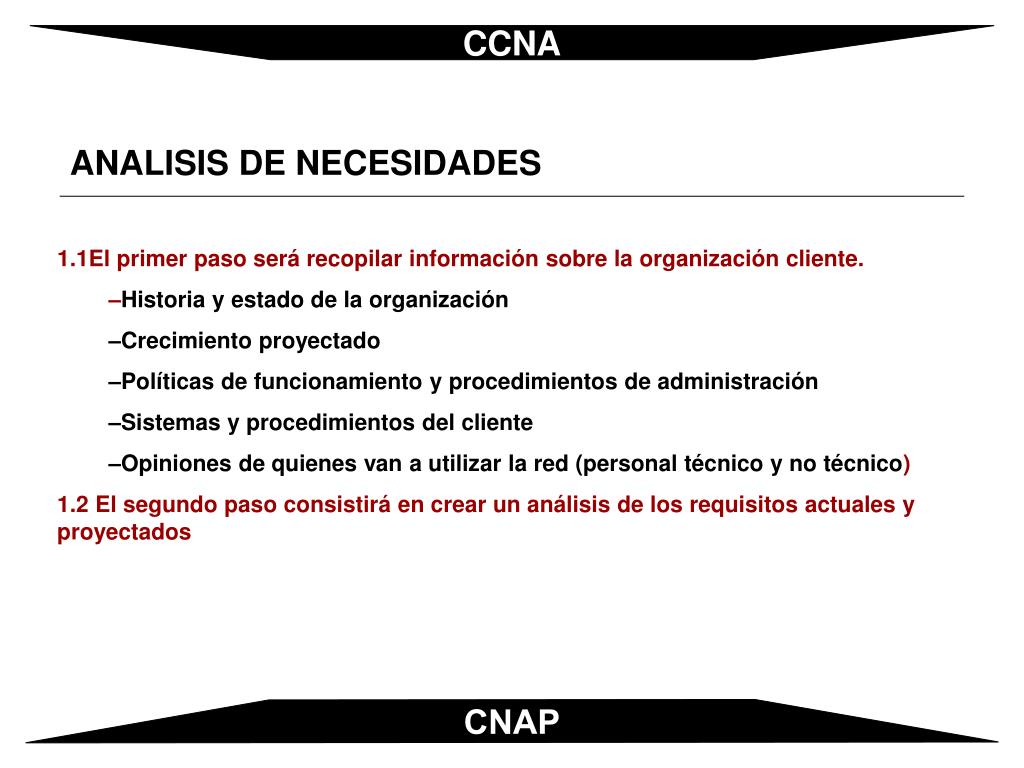

4. CCNA ANALISIS DE NECESIDADES • 1.1El primer paso será recopilar información sobre la organización cliente. • –Historia y estado de la organización • –Crecimiento proyectado • –Políticas de funcionamiento y procedimientos de administración • –Sistemas y procedimientos del cliente • –Opiniones de quienes van a utilizar la red (personal técnico y no técnico) • 1.2 El segundo paso consistirá en crear un análisis de los requisitos actuales yproyectados CNAP

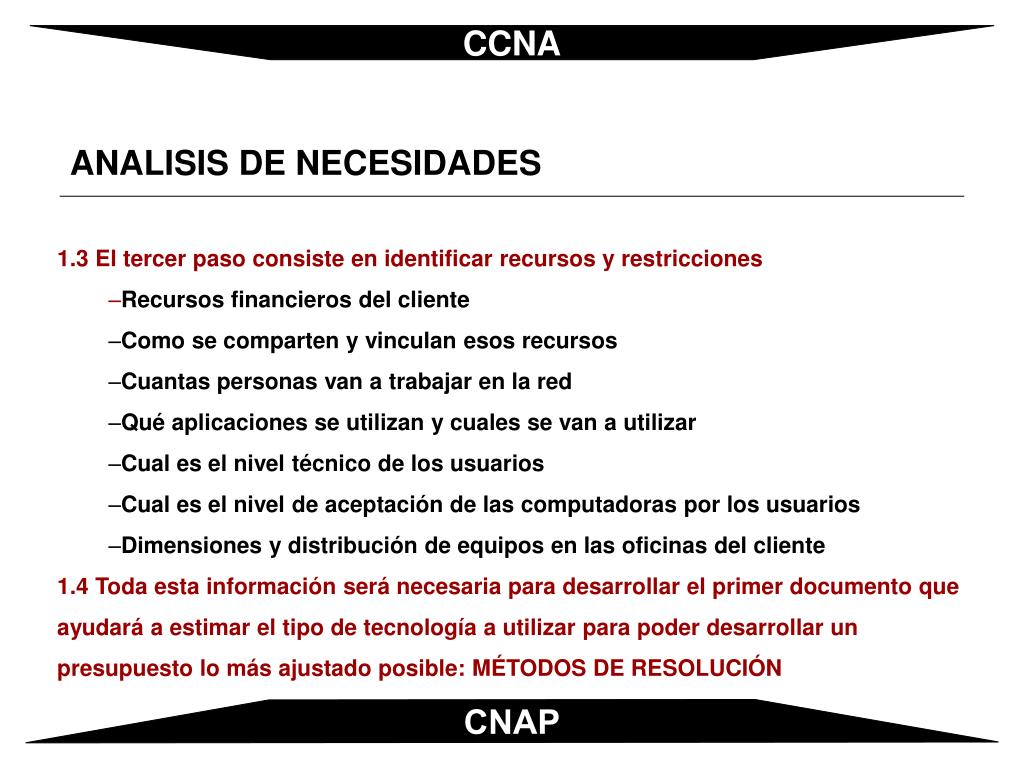

5. CCNA ANALISIS DE NECESIDADES • 1.3 El tercer paso consiste en identificar recursos y restricciones • –Recursos financieros del cliente • –Como se comparten y vinculan esos recursos • –Cuantas personas van a trabajar en la red • –Qué aplicaciones se utilizan y cuales se van a utilizar • –Cual es el nivel técnico de los usuarios • –Cual es el nivel de aceptación de las computadoras por los usuarios • –Dimensiones y distribución de equipos en las oficinas del cliente • 1.4 Toda esta información será necesaria para desarrollar el primer documento que • ayudará a estimar el tipo de tecnología a utilizar para poder desarrollar un • presupuesto lo más ajustado posible: MÉTODOS DE RESOLUCIÓN CNAP

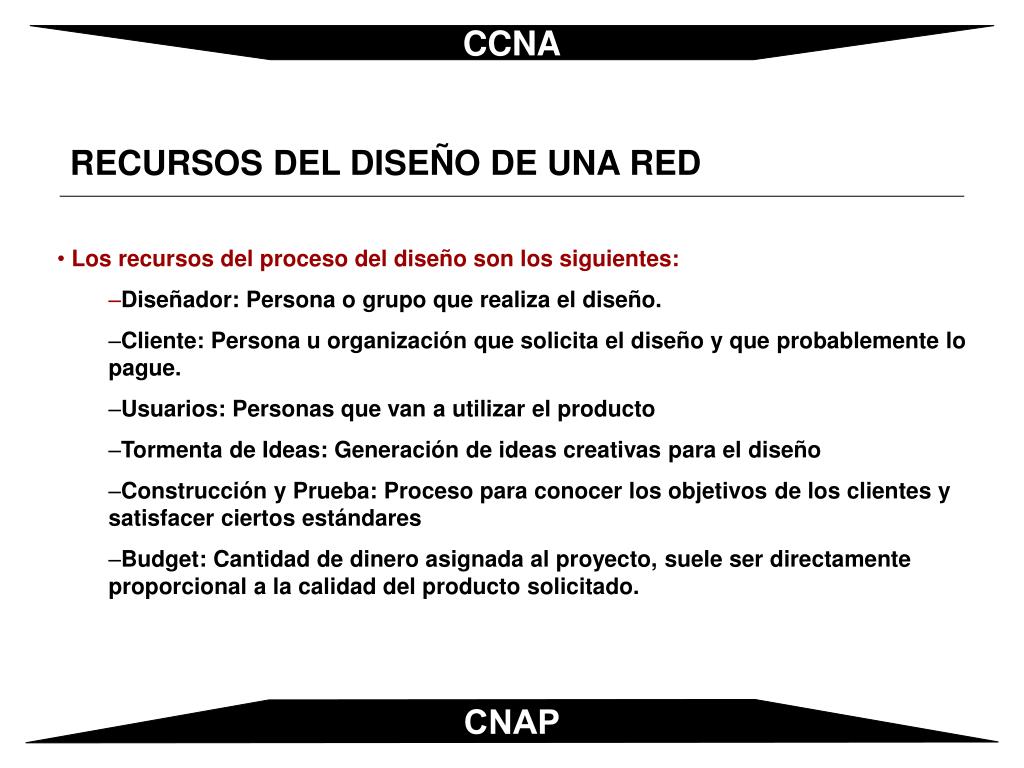

6. CCNA RECURSOS DEL DISEÑO DE UNA RED • • Los recursos del proceso del diseño son los siguientes: • –Diseñador: Persona o grupo que realiza el diseño. • –Cliente: Persona u organización que solicita el diseño y queprobablemente lo pague. • –Usuarios: Personas que van a utilizar el producto • –Tormenta de Ideas: Generación de ideas creativas para eldiseño • –Construcción y Prueba: Proceso para conocer los objetivosde los clientes y satisfacer ciertos estándares • –Budget: Cantidad de dinero asignada al proyecto, suele serdirectamente proporcional a la calidad del productosolicitado. CNAP

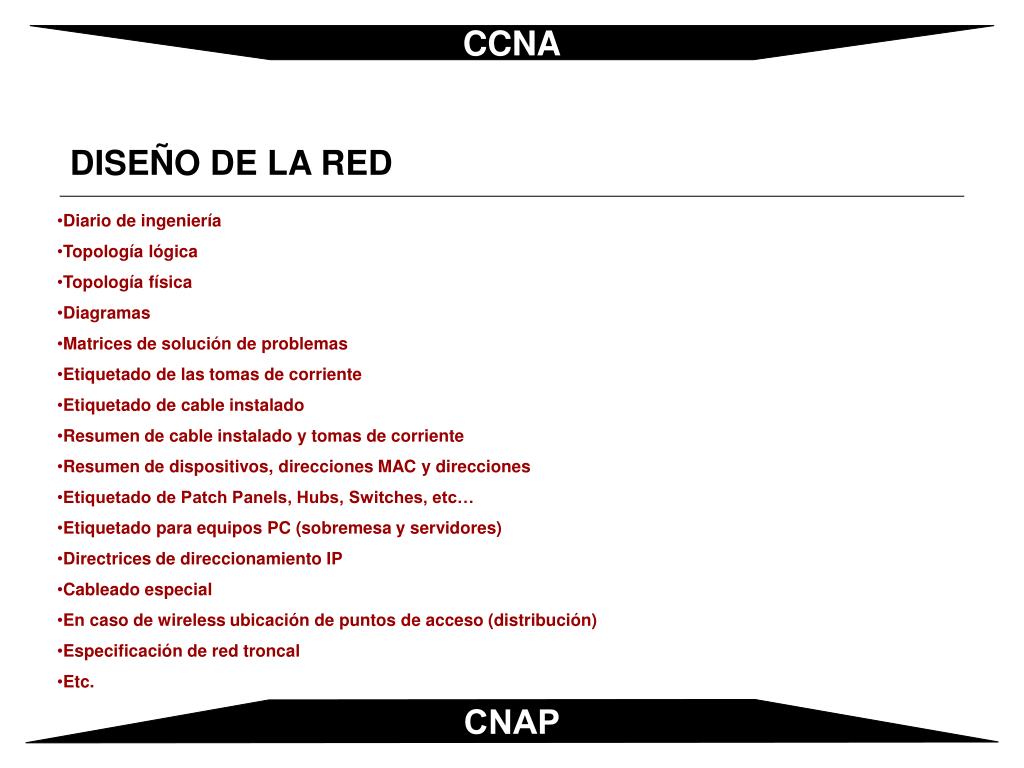

7. CCNA DISEÑO DE LA RED • Diario de ingeniería • Topología lógica • Topología física • Diagramas • Matrices de solución de problemas • Etiquetado de las tomas de corriente • Etiquetado de cable instalado • Resumen de cable instalado y tomas de corriente • Resumen de dispositivos, direcciones MAC y direcciones • Etiquetado de Patch Panels, Hubs, Switches, etc… • Etiquetado para equipos PC (sobremesa y servidores) • Directrices de direccionamiento IP • Cableado especial • En caso de wireless ubicación de puntos de acceso (distribución) • Especificación de red troncal • Etc. CNAP

8. CCNA DISEÑO DE LA RED • 2.1 Primeras recopilaciones • 2.2 Diseño Lógico: En este curso orientada a ETHERNET • 2.3 Diseño físico • 2.4 Estimación de Costos CNAP

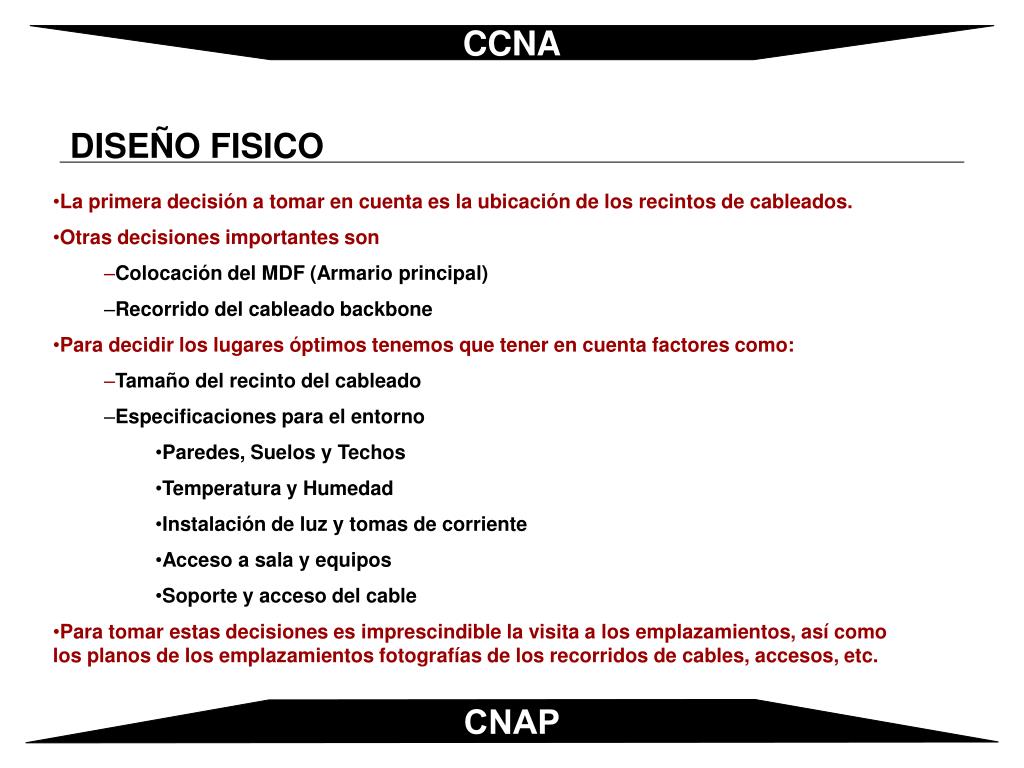

9. CCNA DISEÑO FISICO • La primera decisión a tomar en cuenta es la ubicación de losrecintos de cableados. • Otras decisiones importantes son • –Colocación del MDF (Armario principal) • –Recorrido del cableado backbone • Para decidir los lugares óptimos tenemos que tener en cuentafactores como: • –Tamaño del recinto del cableado • –Especificaciones para el entorno • •Paredes, Suelos y Techos • •Temperatura y Humedad • •Instalación de luz y tomas de corriente • •Acceso a sala y equipos • •Soporte y acceso del cable • Para tomar estas decisiones es imprescindible la visita a losemplazamientos, así como los planos de los emplazamientosfotografías de los recorridos de cables, accesos, etc. CNAP

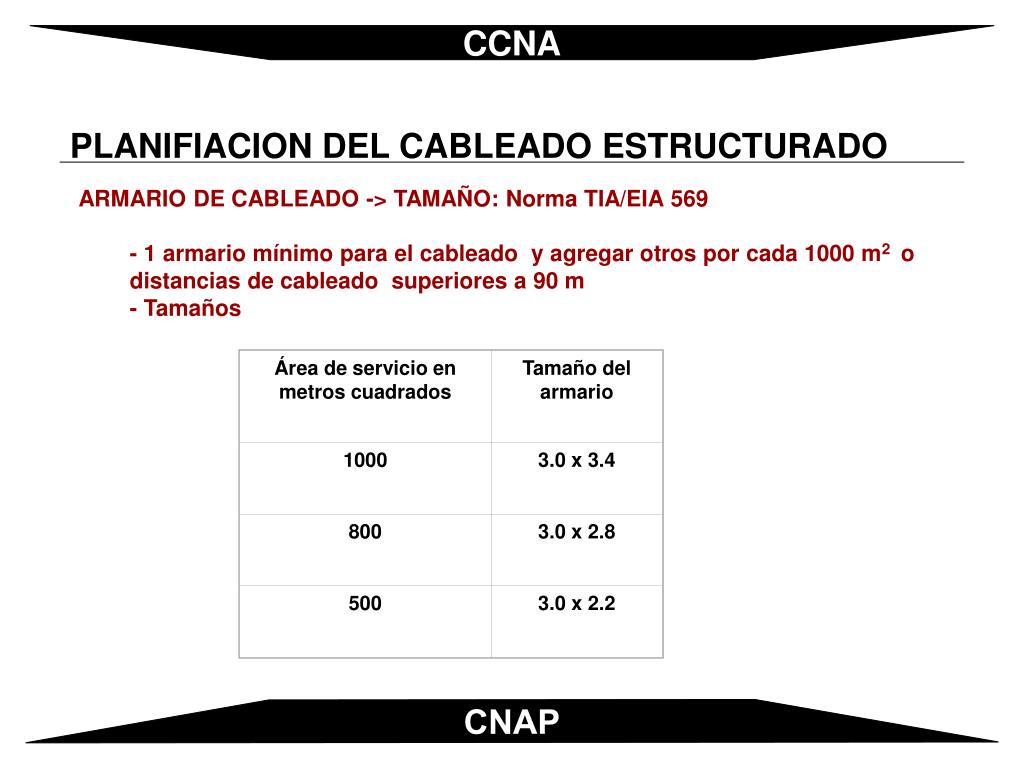

10. Área de servicio en metros cuadrados Tamaño del armario 1000 3.0 x 3.4 800 3.0 x 2.8 500 3.0 x 2.2 CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO • ARMARIO DE CABLEADO -> TAMAÑO: Norma TIA/EIA 569 • - 1 armario mínimo para el cableado y agregar otros por cada 1000 m2 o distancias de cableado superiores a 90 m • - Tamaños CNAP

11. CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO • Especificaciones ambientales sobre PAREDES, PISOS y TECHOS: • Para los cables del área de trabajo: • Habitación con piso elevado- Instalar un bastidor de escalera de 30,5 cms para soportar todo el equipamiento.- El piso de cerámica para controlar el polvo y la ESD.(Electrostática) • Mínimo 2 paredes cubiertas con madera terciada de 20mm y 2,4 m de alto- Si este armario para MDF tiene POP se ubica dentro de la habitación de la siguiente manera: • -Las paredes internas del POP cubiertas con madera terciada A-C de 20mm y 2,4 ms de alto • - Espacio de pared libre de 4,6 ms destinado a las terminaciones • - Usar materiales para prevención de incendios y demás códigos de resistencia al fuego, humos ,etc. • - Los techos no deben ser techos falsos CNAP

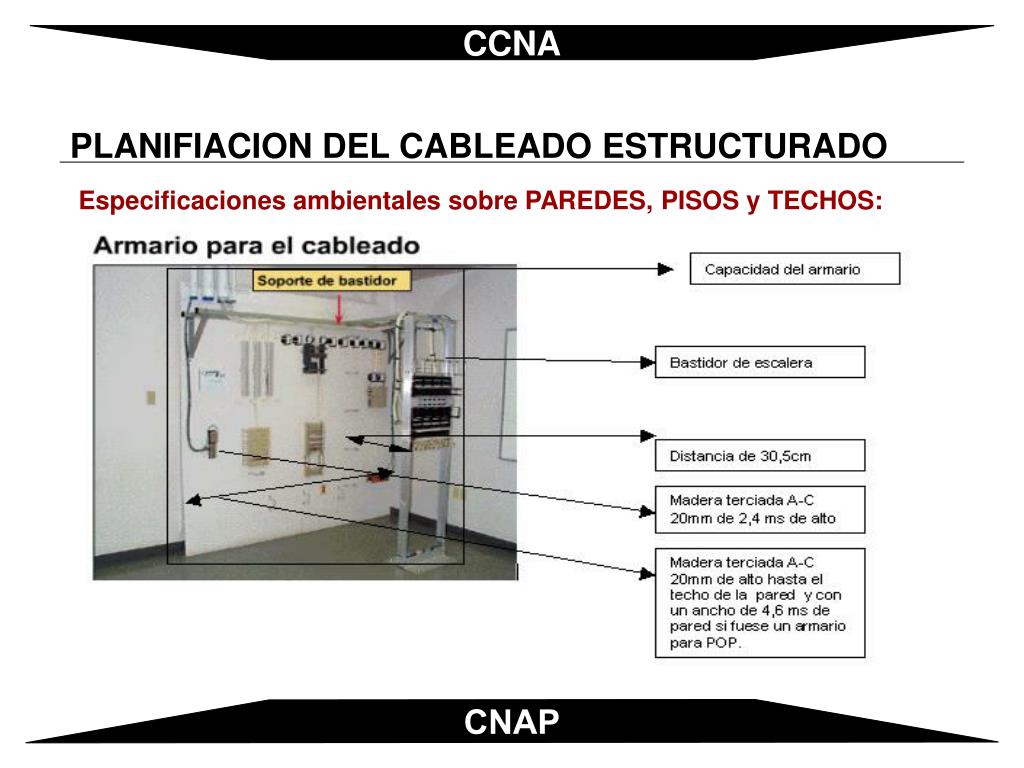

12. CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO Especificaciones ambientales sobre PAREDES, PISOS y TECHOS: CNAP

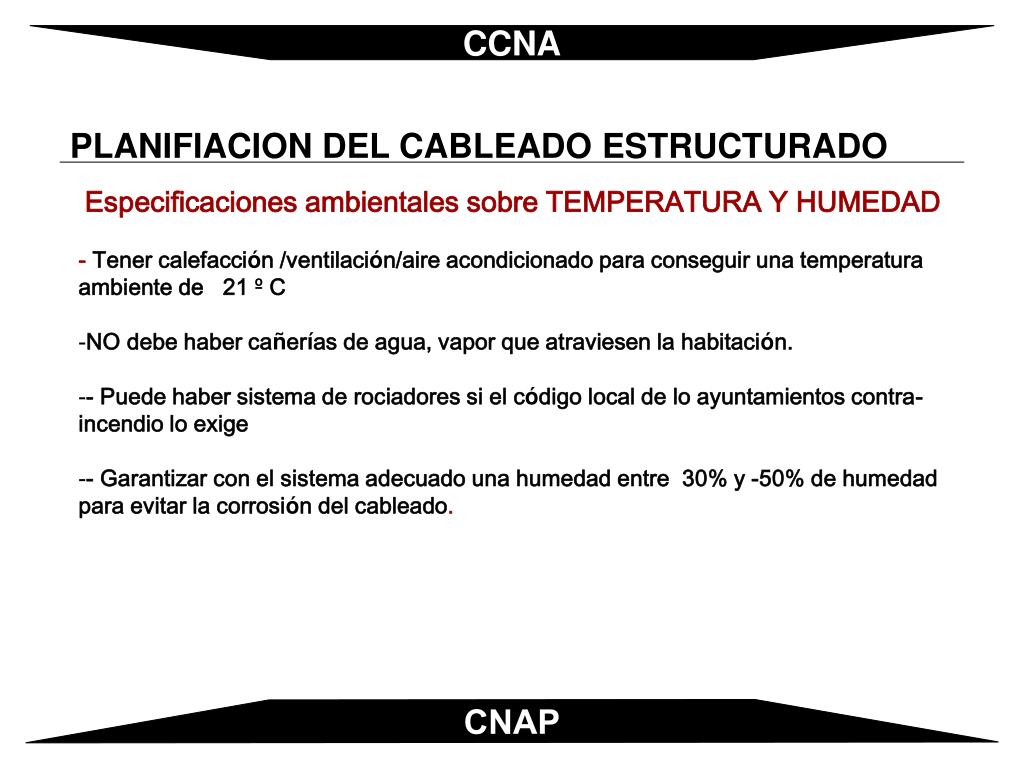

13. CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO • Especificaciones ambientales sobre TEMPERATURA Y HUMEDAD • - Tener calefacción /ventilación/aire acondicionado para conseguir una temperatura ambiente de 21 º C • NO debe haber cañerías de agua, vapor que atraviesen la habitación. • - Puede haber sistema de rociadores si el código local de lo ayuntamientos contra-incendio lo exige • - Garantizar con el sistema adecuado una humedad entre 30% y -50% de humedad para evitar la corrosión del cableado. CNAP

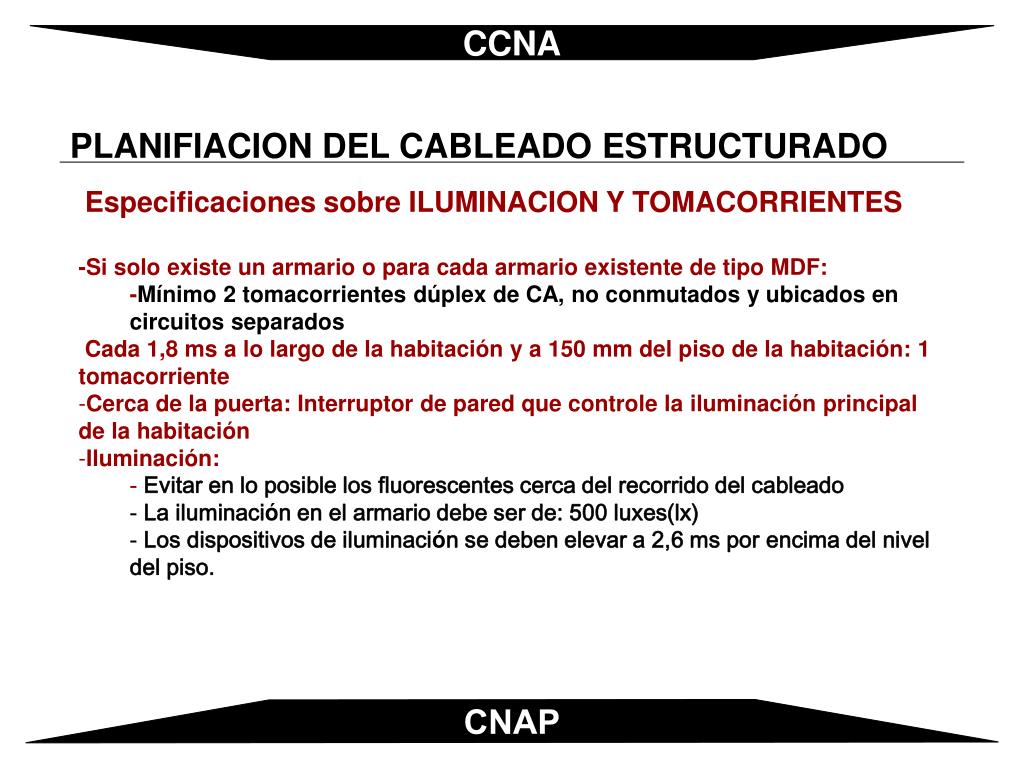

14. CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO • Especificaciones sobre ILUMINACION Y TOMACORRIENTES-Si solo existe un armario o para cada armario existente de tipo MDF: • -Mínimo 2 tomacorrientes dúplex de CA, no conmutados y ubicados en circuitos separados • Cada 1,8 ms a lo largo de la habitación y a 150 mm del piso de la habitación: 1 tomacorriente • Cerca de la puerta: Interruptor de pared que controle lailuminación principal de la habitación • Iluminación: • Evitar en lo posible los fluorescentes cerca del recorrido del cableado • La iluminación en el armario debe ser de: 500 luxes(lx) • Los dispositivos de iluminación se deben elevar a 2,6 ms porencima del nivel del piso. CNAP

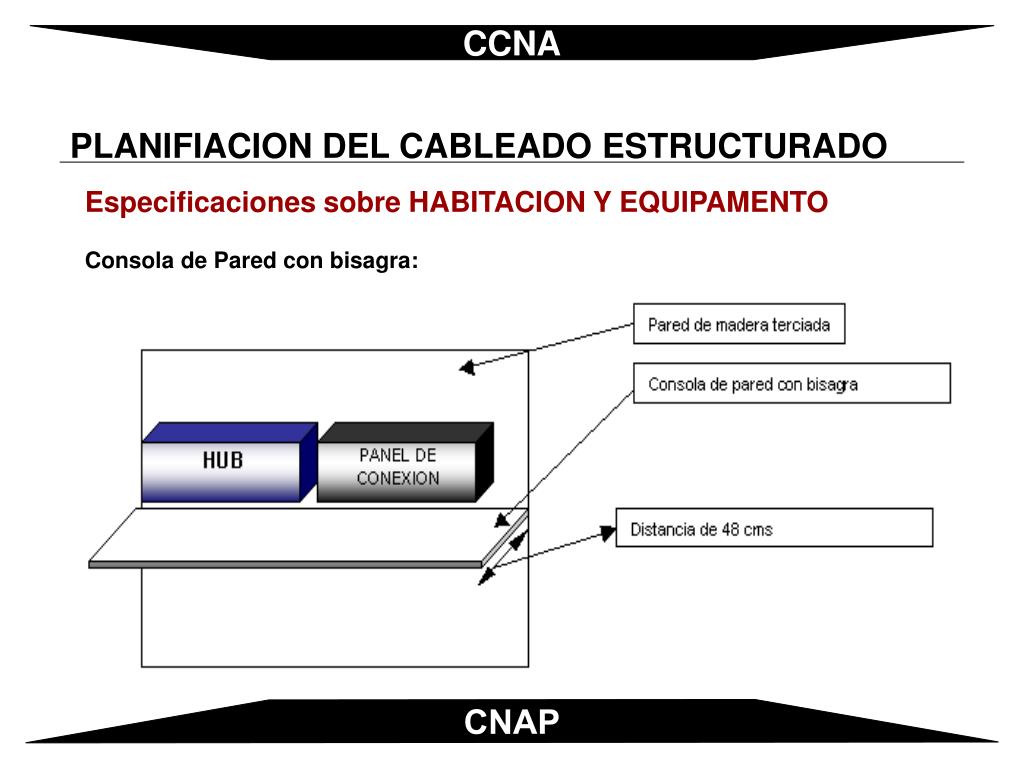

15. CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO Especificaciones sobre HABITACION Y EQUIPAMENTO Consola de Pared con bisagra: CNAP

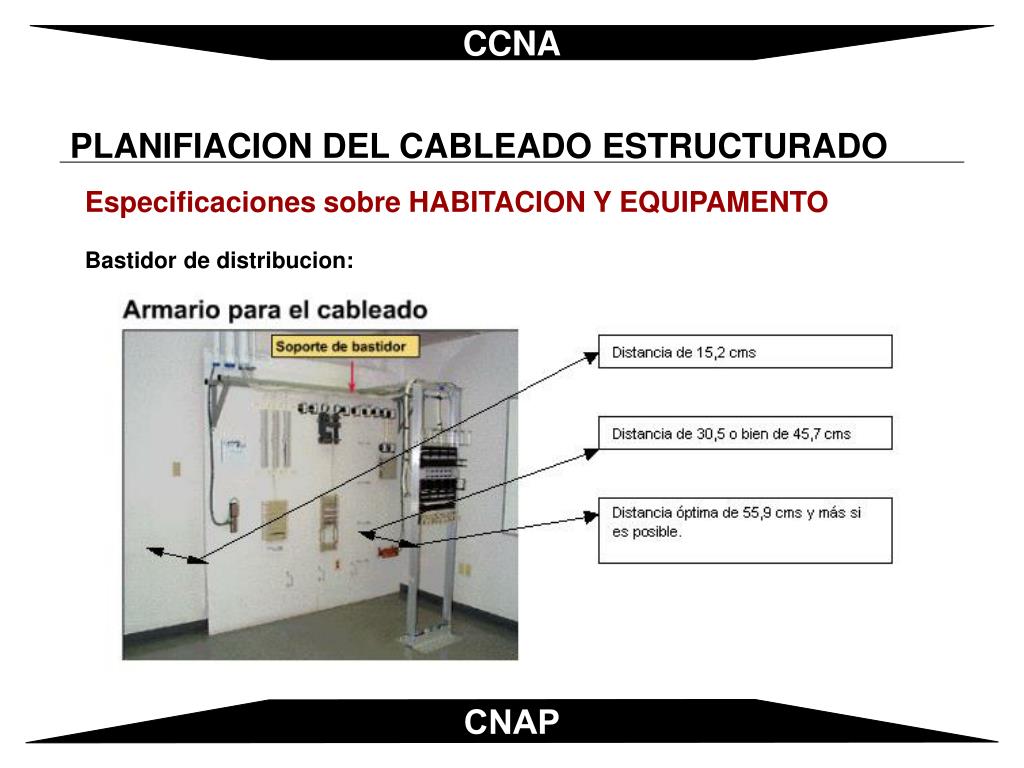

16. CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO Especificaciones sobre HABITACION Y EQUIPAMENTO Bastidor de distribucion: CNAP

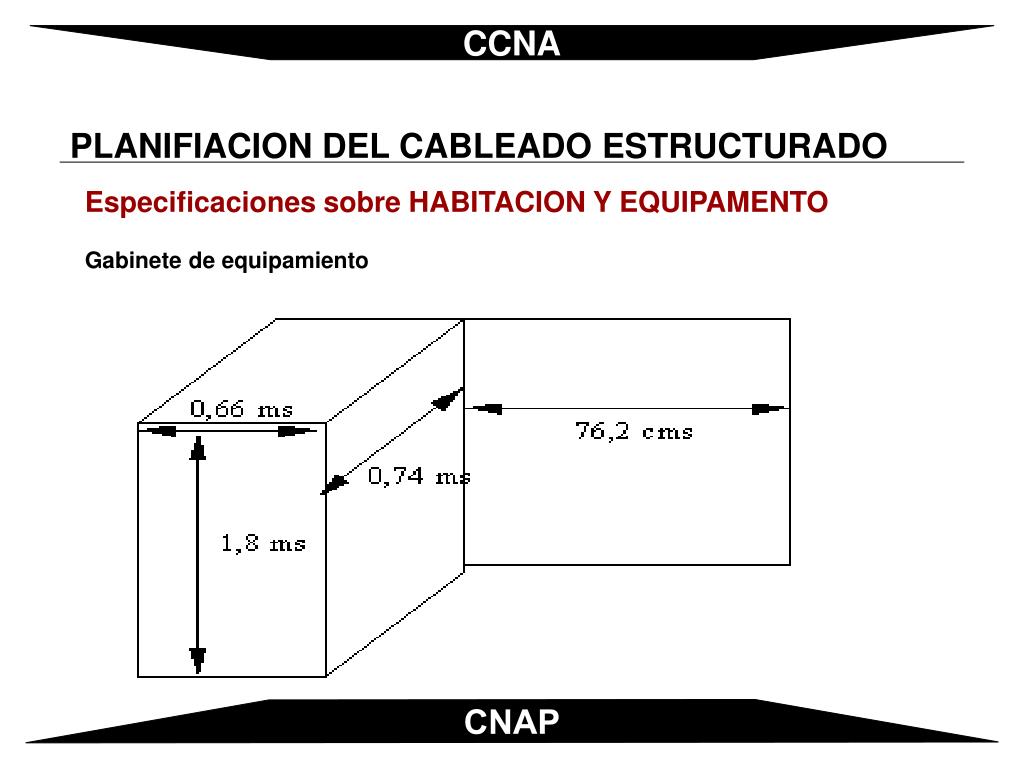

17. CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO Especificaciones sobre HABITACION Y EQUIPAMENTO Gabinete de equipamiento CNAP

18. CCNA PLANIFIACION DEL CABLEADO ESTRUCTURADO Especificaciones sobre ACCESO A CABLES Y FACILIDAD DE MANTENIMIENTO CNAP

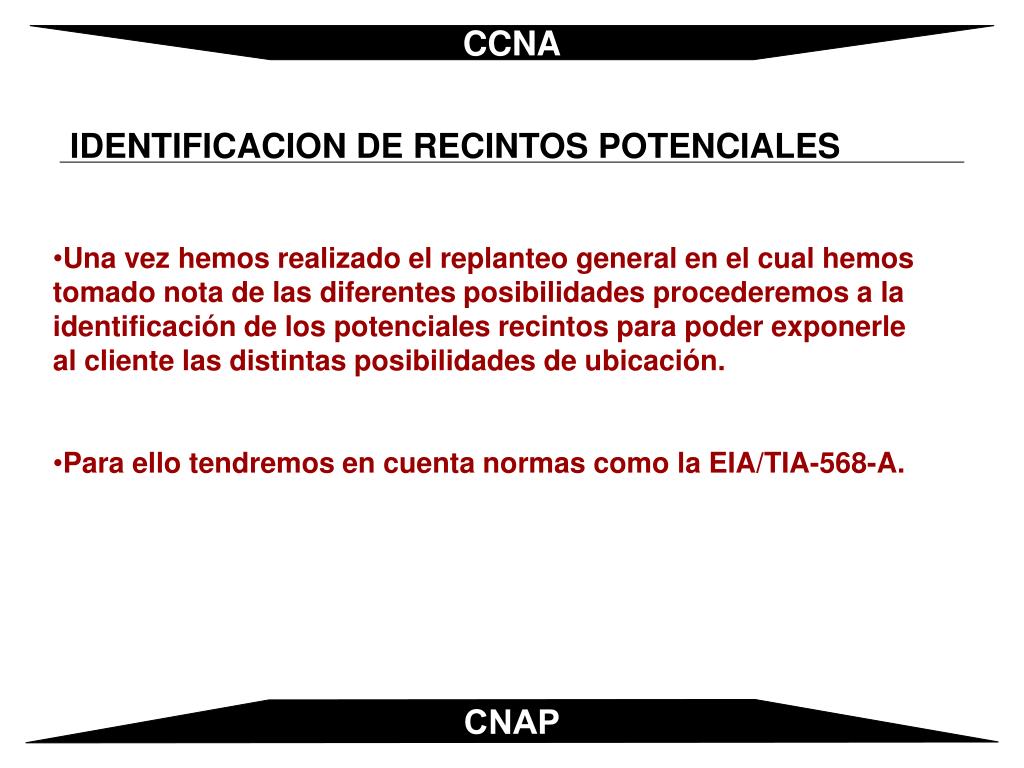

19. CCNA IDENTIFICACION DE RECINTOS POTENCIALES • Una vez hemos realizado el replanteogeneral en el cual hemos tomado nota delasdiferentes posibilidades procederemosa la identificación de los potencialesrecintos para poder exponerle al clientelas distintas posibilidades de ubicación. • Para ello tendremos en cuenta normascomo la EIA/TIA-568-A. CNAP

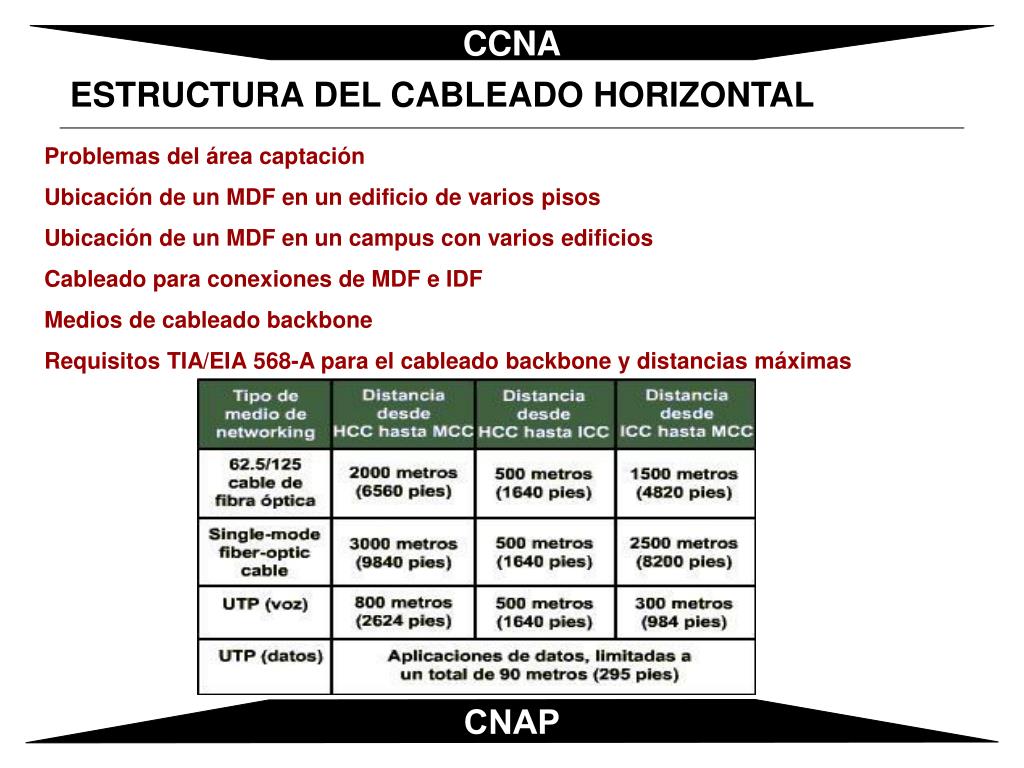

20. CCNA ESTRUCTURA DEL CABLEADO HORIZONTAL Problemas del área captación Ubicación de un MDF en un edificio de varios pisos Ubicación de un MDF en un campus con varios edificios Cableado para conexiones de MDF e IDF Medios de cableado backbone Requisitos TIA/EIA 568-A para el cableado backbone y distancias máximas CNAP

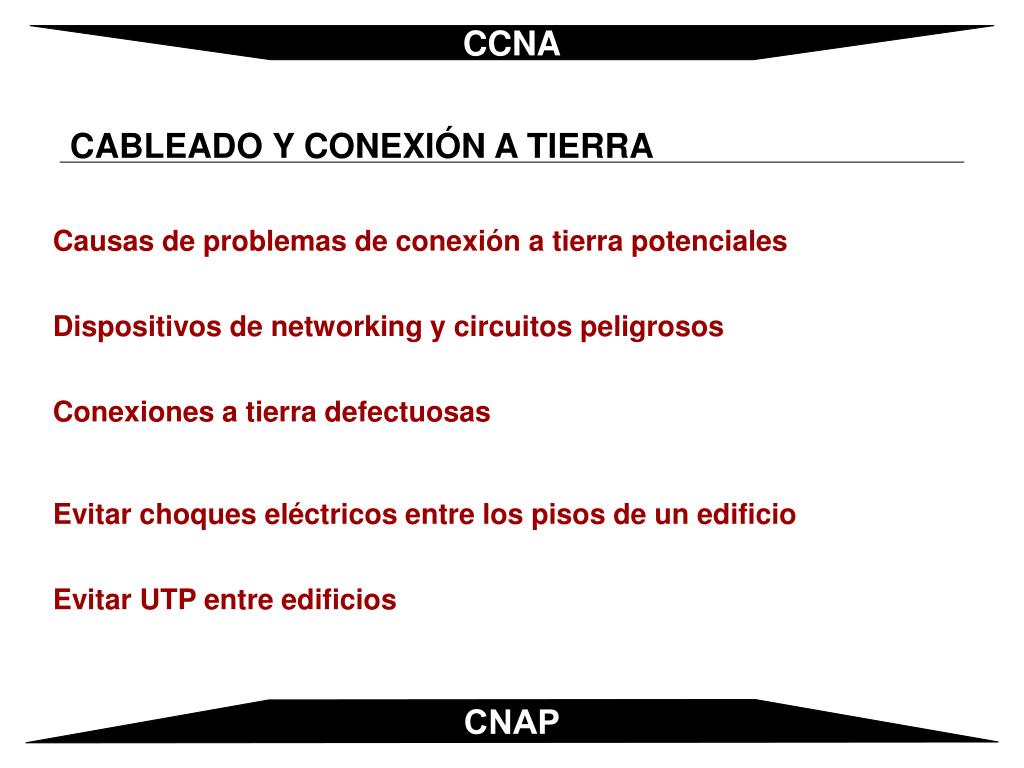

21. CCNA CABLEADO Y CONEXIÓN A TIERRA Causas de problemas de conexión a tierra potenciales Dispositivos de networking y circuitos peligrosos Conexiones a tierra defectuosas Evitar choques eléctricos entre los pisos de un edificio Evitar UTP entre edificios CNAP

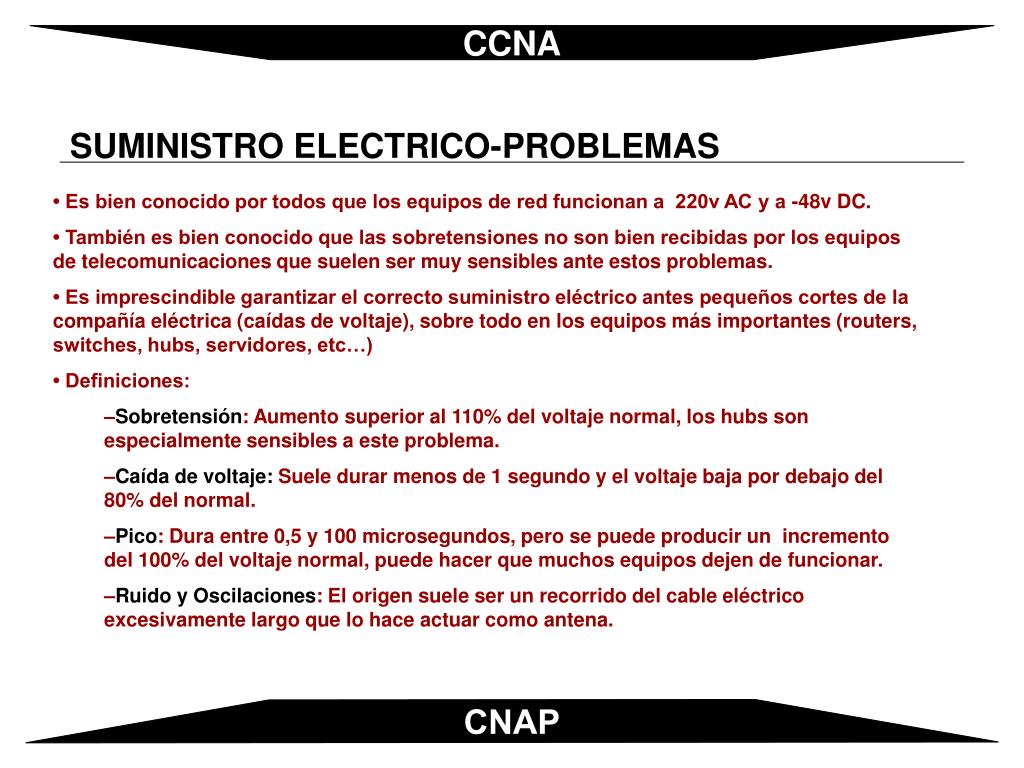

22. CCNA SUMINISTRO ELECTRICO-PROBLEMAS • • Es bien conocido por todos que los equipos de red funcionan a 220v AC y a -48v DC. • • También es bien conocido que las sobretensiones no son bien recibidas por los equipos de telecomunicaciones que suelen ser muy sensibles ante estos problemas. • • Es imprescindible garantizar el correcto suministro eléctrico antes pequeños cortes de la compañía eléctrica (caídas de voltaje), sobre todo en los equipos más importantes (routers, switches, hubs, servidores, etc…) • • Definiciones: • –Sobretensión: Aumento superior al 110% del voltaje normal, los hubs son especialmente sensibles a este problema. • –Caída de voltaje: Suele durar menos de 1 segundo y el voltaje baja por debajo del 80% del normal. • –Pico: Dura entre 0,5 y 100 microsegundos, pero se puede producir un incremento del 100% del voltaje normal, puede hacer que muchos equipos dejen de funcionar. • –Ruido y Oscilaciones: El origen suele ser un recorrido del cable eléctrico excesivamente largo que lo hace actuar como antena. CNAP

23. CCNA SUMINISTRO ELECTRICO-SOLUCIONES • Cableado bien conectado a tierra • Utilización de MOV (supresor de sobretensión) • Utilización de UPS (SAI – Servicio de Alimentación Ininterrumpida) • –Las UPS pueden ser continuas o conmutadas • Utilización de pilas de baterías con su respectivo inversor y rectificador • Utilización de generadores de gas-oil CNAP
