  1. 2. előadás Műszaki informatika, 2014

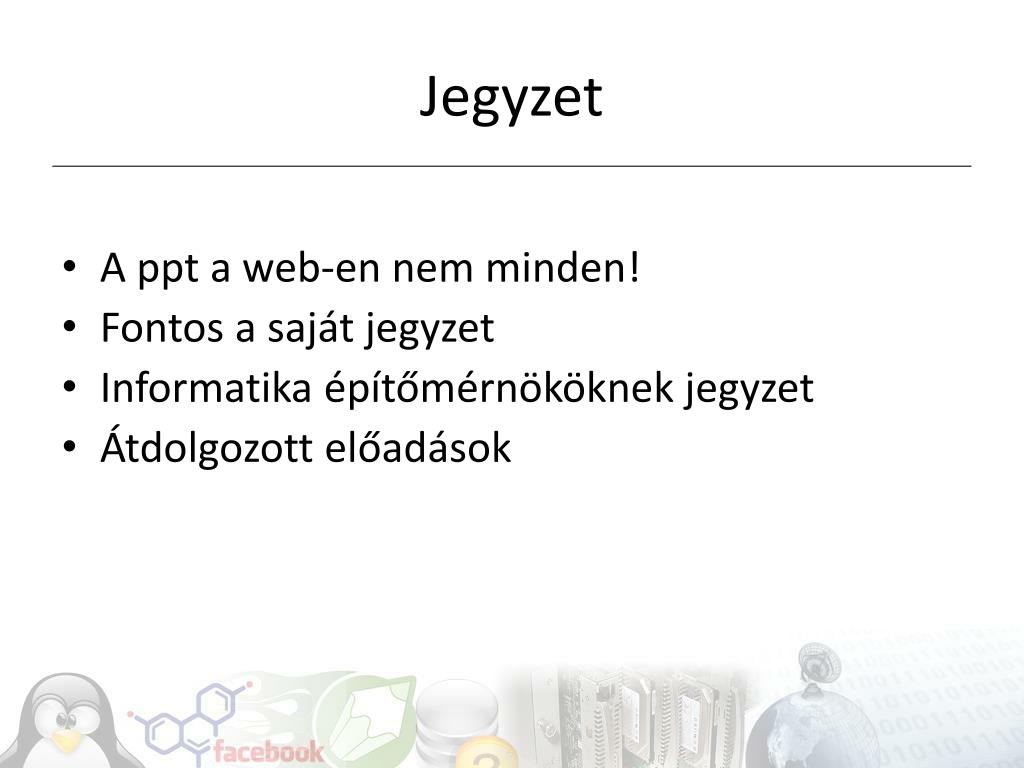

  2. Jegyzet • A ppt a web-en nem minden! • Fontos a saját jegyzet • Informatika építőmérnököknek jegyzet • Átdolgozott előadások

  3. Előző órán • Tárgy ismertető, követelmények • Számítástechnika történelme • Információ/informatika • Számítógép típusok • Alkalmazási példák

  4. Informatika?

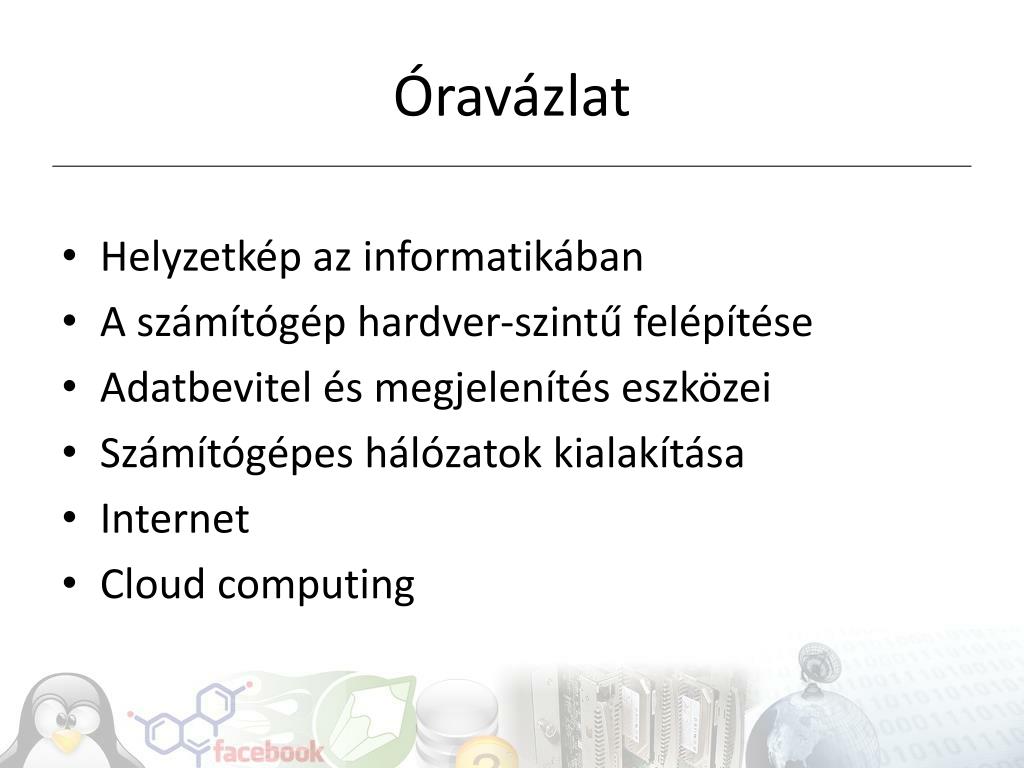

  5. Óravázlat • Helyzetkép az informatikában • A számítógép hardver-szintű felépítése • Adatbevitel és megjelenítés eszközei • Számítógépes hálózatok kialakítása • Internet • Cloud computing

  6. Helyzet- és jövőkép • Számítási teljesítmény • Holdra szállás és okostelefonok • Desktop világ • WEB-es alkalmazások • Mobil platformok • HW • Kommunikáció • Cloudcomputing

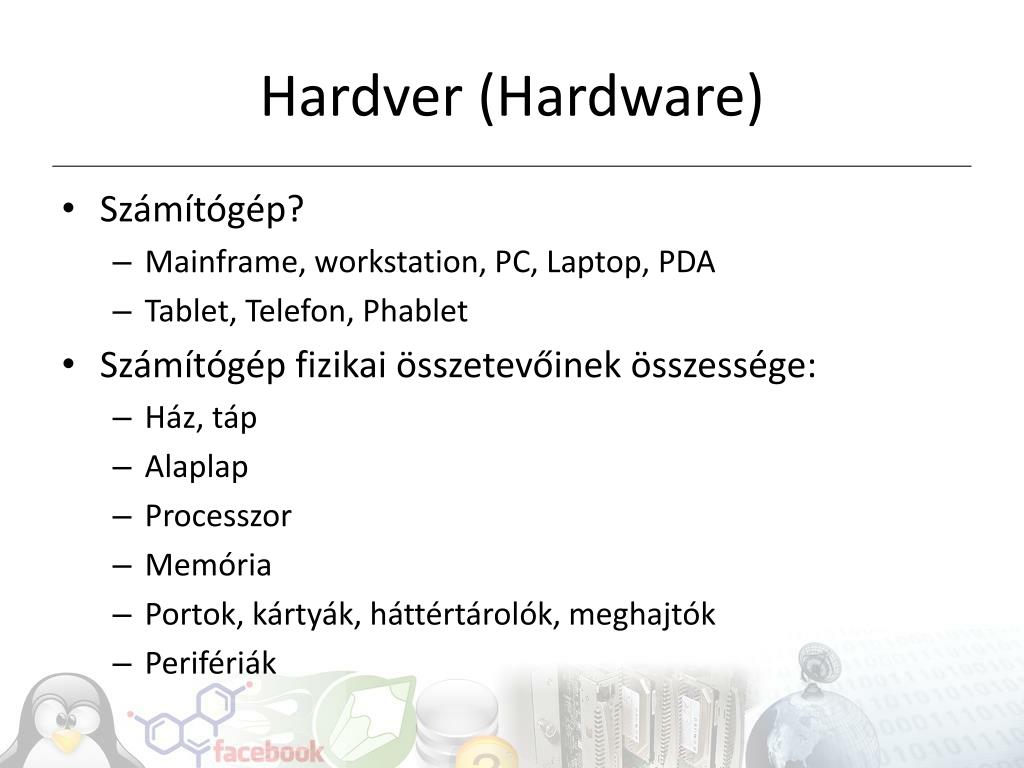

  7. Hardver (Hardware) • Számítógép? • Mainframe, workstation, PC, Laptop, PDA • Tablet, Telefon, Phablet • Számítógép fizikai összetevőinek összessége: • Ház, táp • Alaplap • Processzor • Memória • Portok, kártyák, háttértárolók, meghajtók • Perifériák

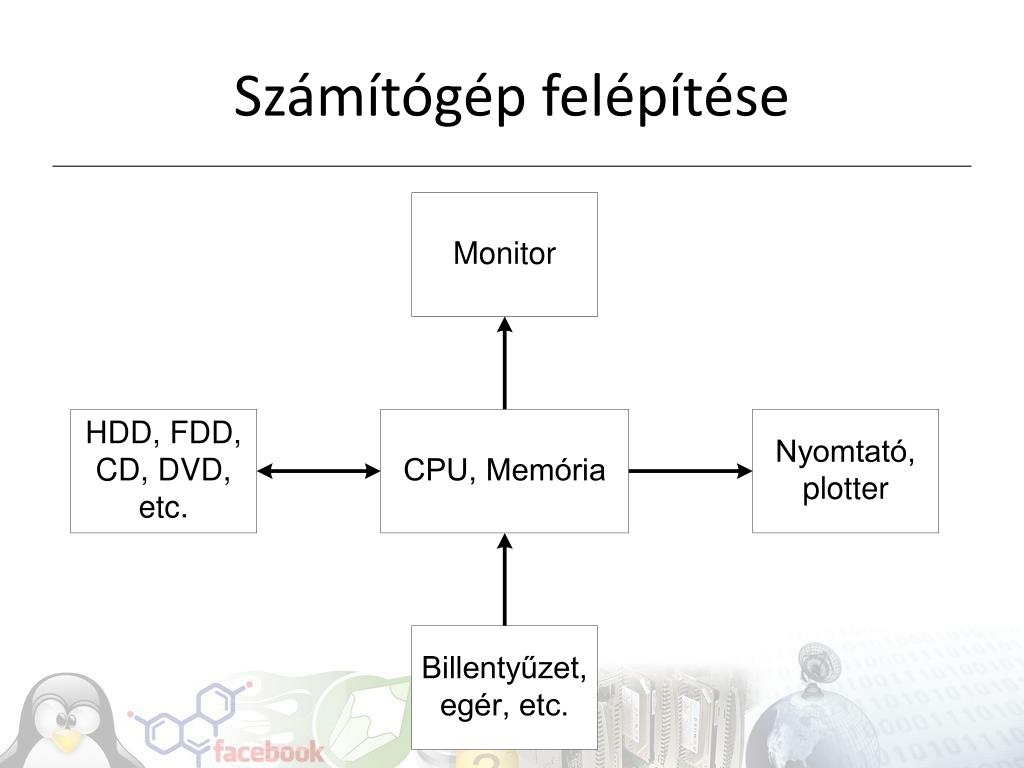

  8. Számítógép felépítése

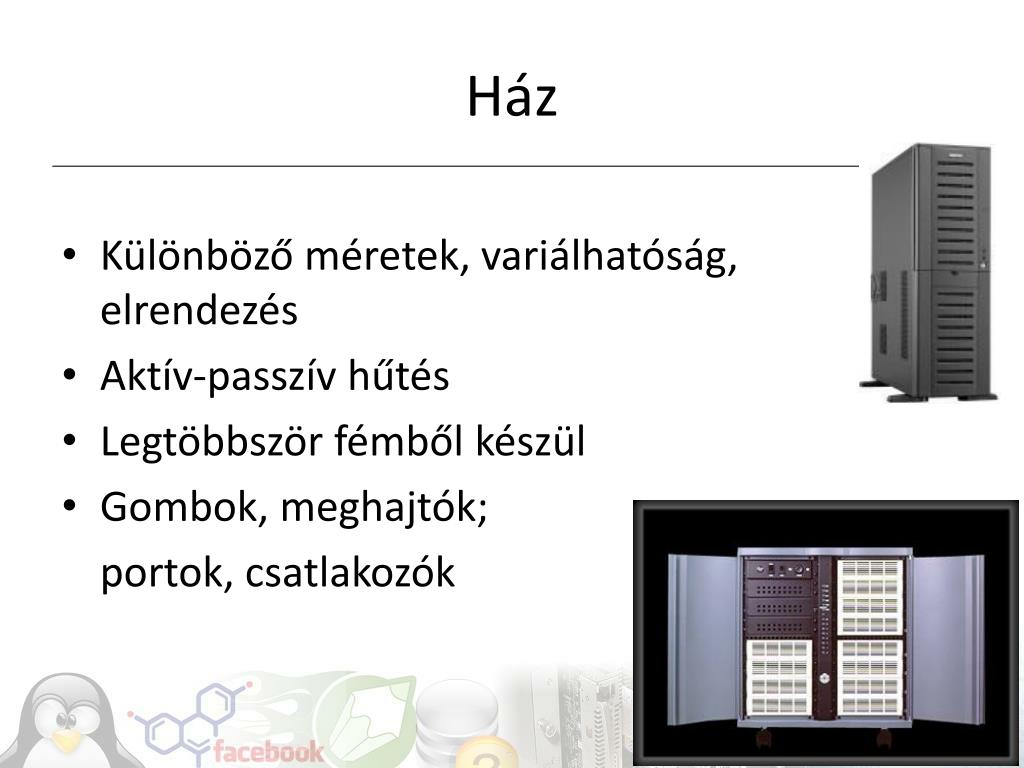

  9. Ház • Különböző méretek, variálhatóság, elrendezés • Aktív-passzív hűtés • Legtöbbször fémből készül • Gombok, meghajtók; portok, csatlakozók

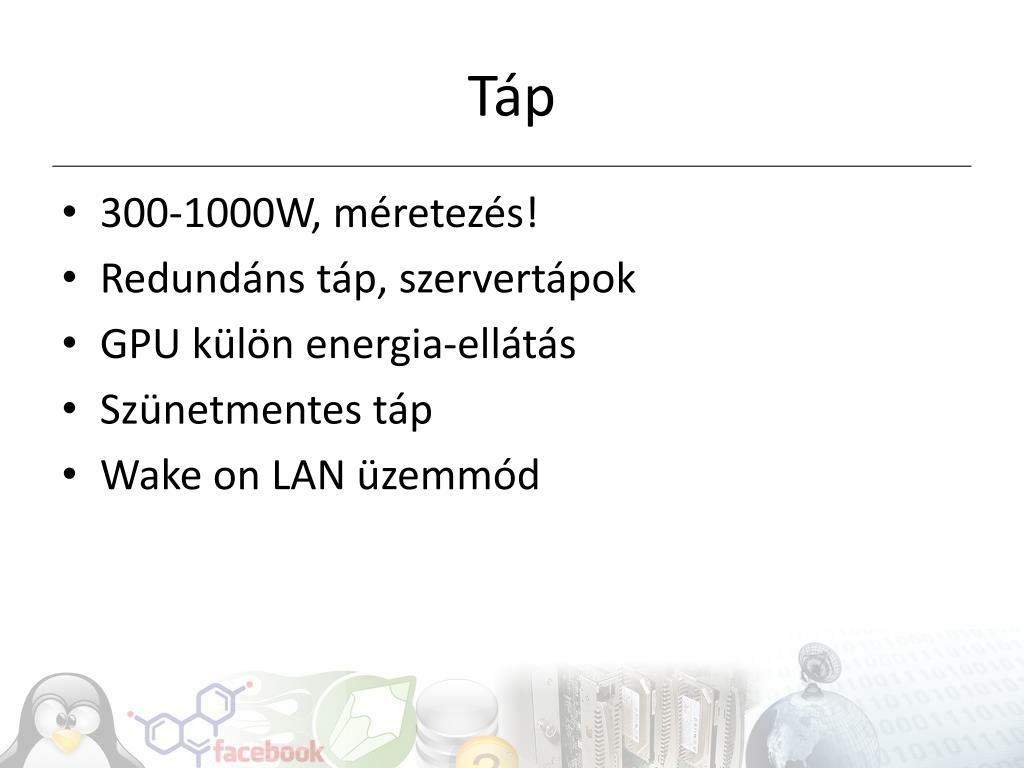

  10. Táp • 300-1000W, méretezés! • Redundáns táp, szervertápok • GPU külön energia-ellátás • Szünetmentes táp • Wake on LAN üzemmód

  11. Alaplap (mother board) • Áramköri lap, általában ezen helyezkednek el a • Processzor • Memória • Csatlakozók, slotok a kártyákhoz, portokhoz, meghajtókhoz • Fenti szerkezeti egységek fizikai és logikai kapcsolatát biztosítja

  12. Alaplap • Megszabja az alkalmazható processzorok, memóriák típusát, bővítőkártyahelyek számát stb. • Buszrendszer • ISA, VESA, PCI, AGP (1×-8×), PCIE (1x–16x) • Sebesség, adatszélesség • Lapkakészlet (Chipset) • Intel, VIA, nVidia

  13. Processzor (CPU) • Bemeneti eszközöktől érkező információ feldolgozása, átalakítása és küldése a kimeneti eszközökre. Feladatok: • kapcsolattartás a perifériákkal • adatforgalom perifériákkal • matematikai műveletek • számítógép működésének vezérlése • memóriaműveletek kezelése (írás, olvasás) • DMA

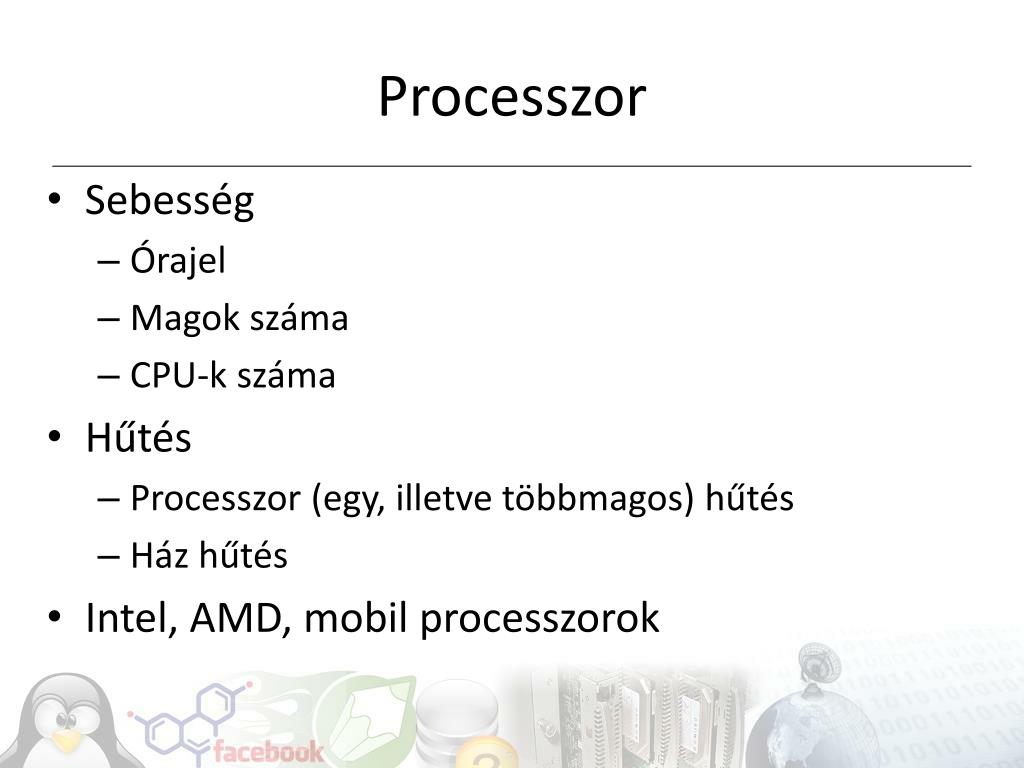

  14. Processzor • Sebesség • Órajel • Magok száma • CPU-k száma • Hűtés • Processzor (egy, illetve többmagos) hűtés • Ház hűtés • Intel, AMD, mobil processzorok

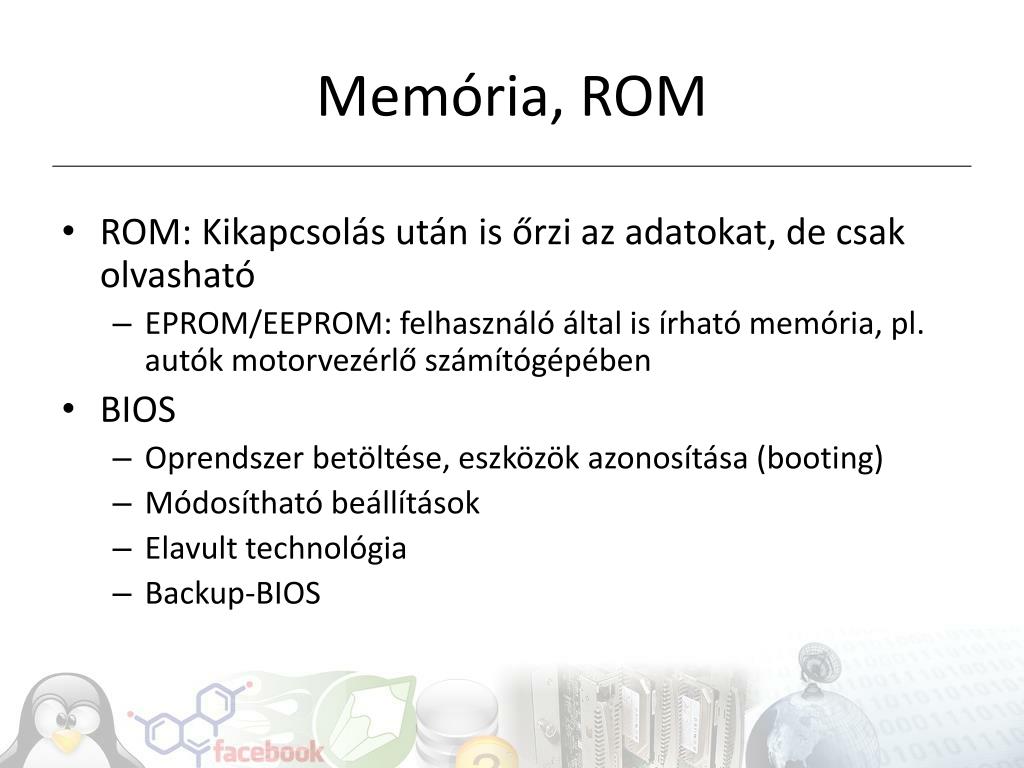

  15. Memória, ROM • ROM: Kikapcsolás után is őrzi az adatokat, de csak olvasható • EPROM/EEPROM: felhasználó által is írható memória, pl. autók motorvezérlő számítógépében • BIOS • Oprendszer betöltése, eszközök azonosítása (booting) • Módosítható beállítások • Elavult technológia • Backup-BIOS

  16. Memória, RAM • RAM: Adatok korlátozott idejű tárolása – operatív tár • Processzor innen olvassa be az adatokat, programokat • RAM és CPU közti gyors elérésű tár: CACHE • Pentiumokkal együtt: SDRAM, nagyobb kapacitás, buszsebesség • DDR SDRAM, RDRAM, DDR2, DDR3…

  17. Adattárolók I. • Merevlemez: SSD vs. HDD • Tömeg, hőtermelés, meghibásodás, betöltési idő • RAID

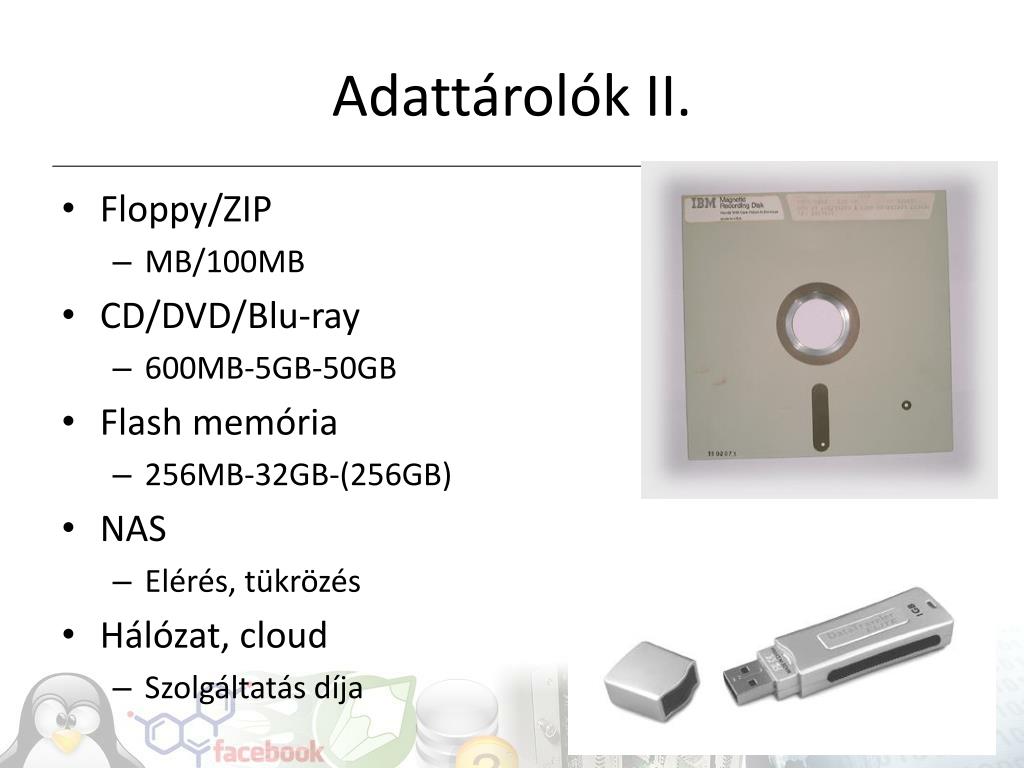

  18. Adattárolók II. • Floppy/ZIP • MB/100MB • CD/DVD/Blu-ray • 600MB-5GB-50GB • Flash memória • 256MB-32GB-(256GB) • NAS • Elérés, tükrözés • Hálózat, cloud • Szolgáltatás díja

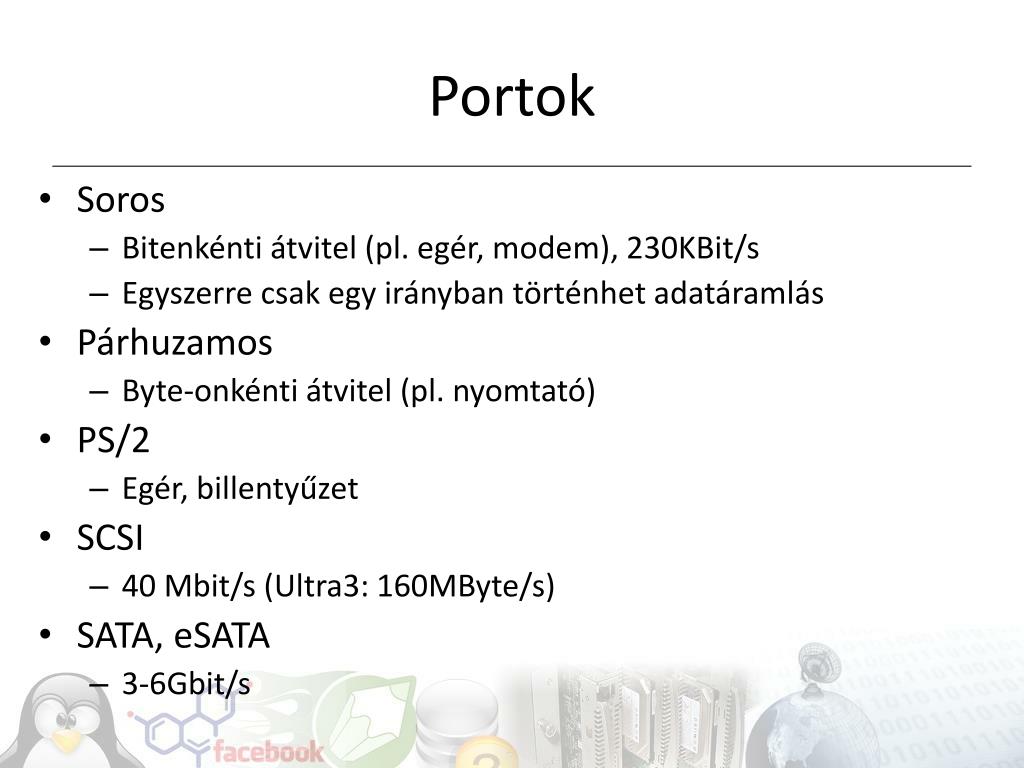

  19. Portok • Soros • Bitenkénti átvitel (pl. egér, modem), 230KBit/s • Egyszerre csak egy irányban történhet adatáramlás • Párhuzamos • Byte-onkénti átvitel (pl. nyomtató) • PS/2 • Egér, billentyűzet • SCSI • 40 Mbit/s (Ultra3: 160MByte/s) • SATA, eSATA • 3-6Gbit/s

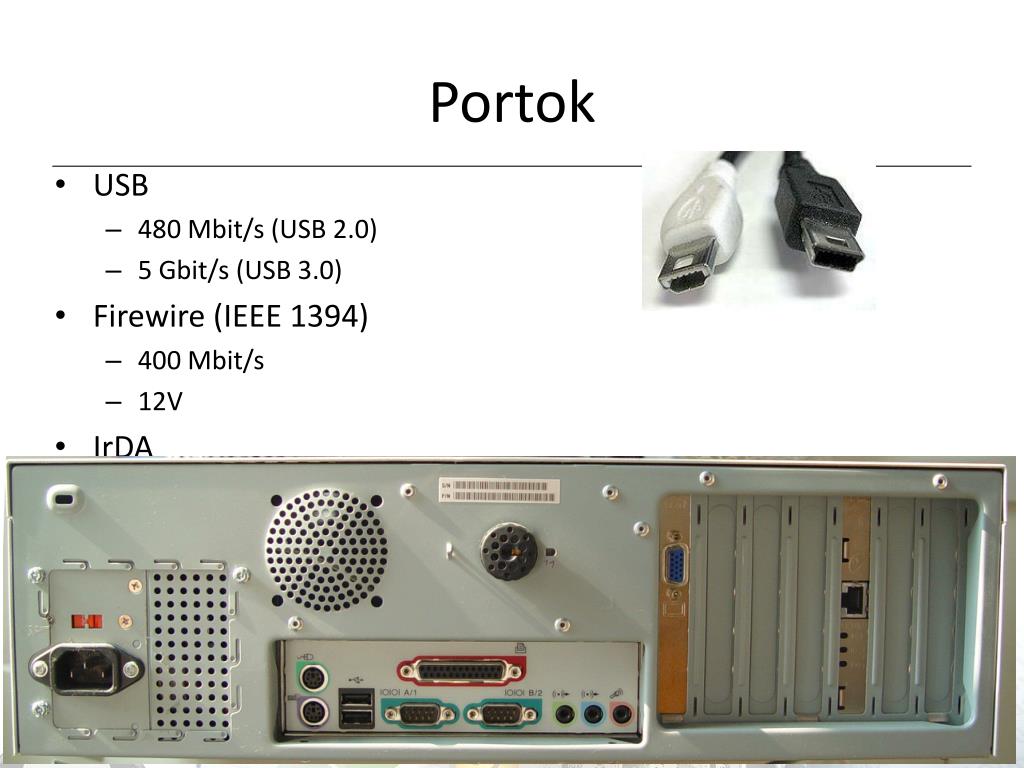

  20. Portok • USB • 480 Mbit/s (USB 2.0) • 5 Gbit/s (USB 3.0) • Firewire (IEEE 1394) • 400 Mbit/s • 12V • IrDA

  21. Perifériák • Input • Billentyűzet • Egér • Digitális toll • Játékvezérlők • Szkenner • Digitalizáló tábla • Kamera • Output • Monitor • CRT • LCD, TFT, OLED • Nyomtató/plotter • tintasugaras • lézer • Projektor

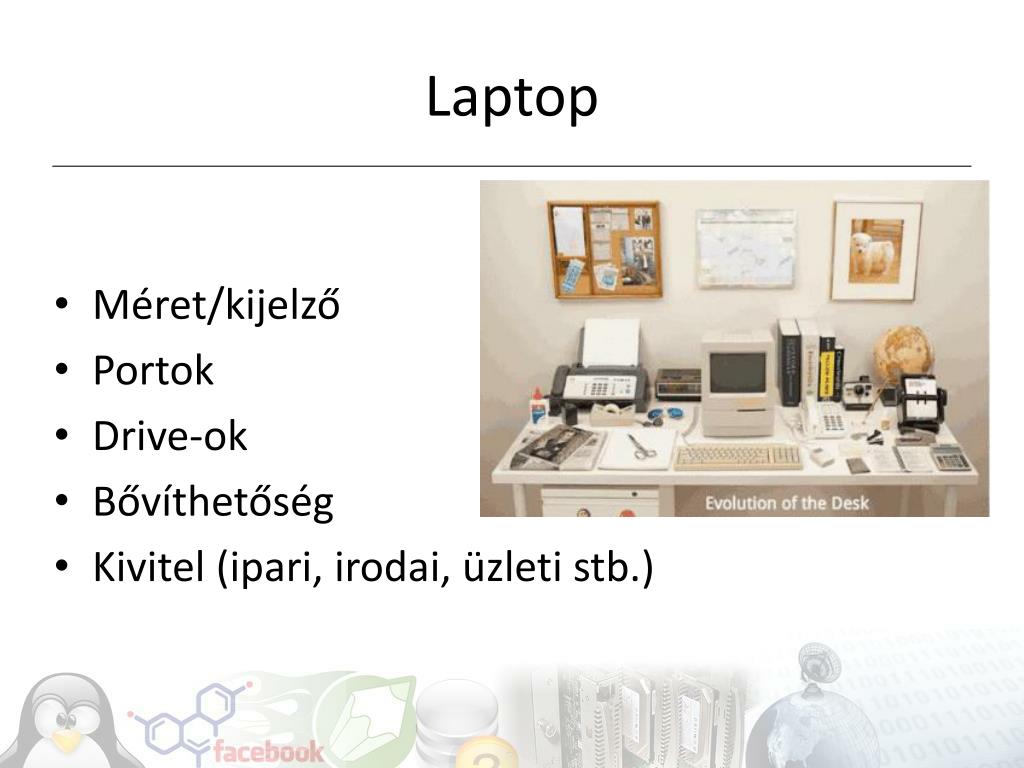

  22. Laptop • Méret/kijelző • Portok • Drive-ok • Bővíthetőség • Kivitel (ipari, irodai, üzleti stb.)

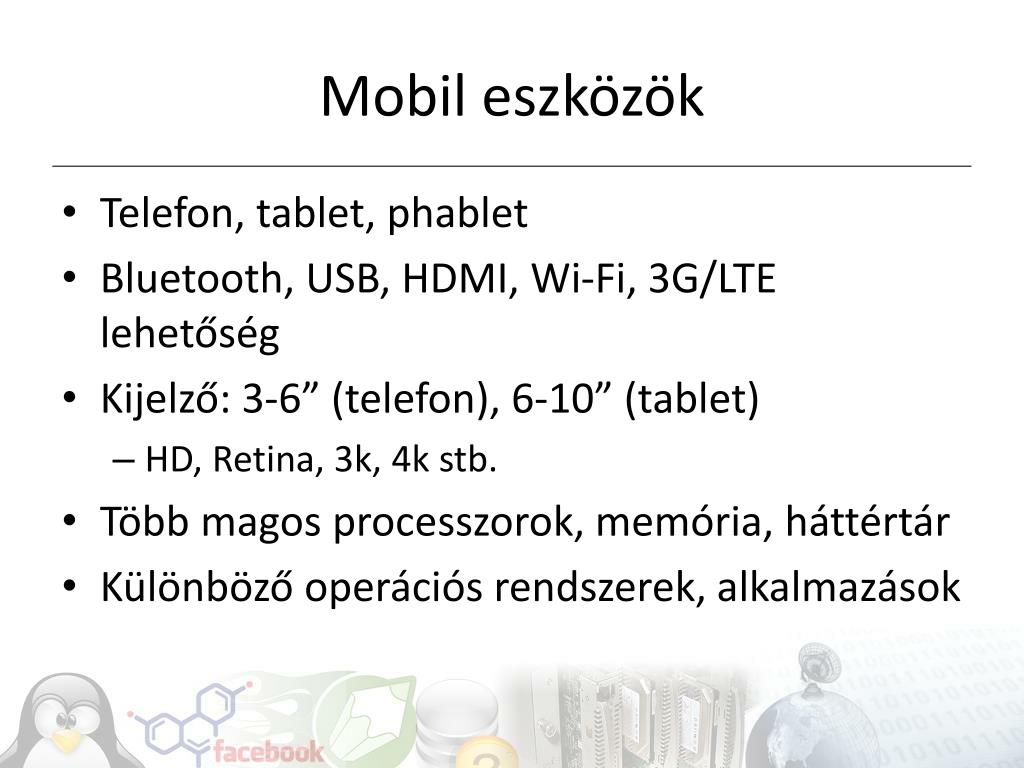

  23. Mobil eszközök • Telefon, tablet, phablet • Bluetooth, USB, HDMI, Wi-Fi, 3G/LTE lehetőség • Kijelző: 3-6” (telefon), 6-10” (tablet) • HD, Retina, 3k, 4k stb. • Több magos processzorok, memória, háttértár • Különböző operációs rendszerek, alkalmazások

  24. BME Superman • A klaszter egy fejgépből, valamint 30 számítóegységből áll. Minden gép 2 darab 6 magos, Intel Xeon X5660 CPU-t, valamint 48 GB memóriát tartalmaz. Két számítóegység további 2-2 Nvidia Tesla M2070 típusú GPGPU-t is tartalmaz. Ezzel a gép elméleti teljesítménye  (Rmax) kb. 4+2 TFLOP/s. • A fejgép 34 TB hasznos diszkterülettel rendelkezik, ami minden számítóegységről 10Gib/s sávszélességű Ethernet hálózattal érhető el.

  25. Számítógépes hálózatok Hálózat fogalma: Számítógépek, perifériák és a gépeken futó programok (hálózati szoftver) együttese, amelyek egymással összeköttetésben állnak. Egymással összekötött számítógépek között adat áramlik (adatforgalom). A hálózatok alapvetően kétirányúak, vagyis minden létrejött kapcsolat során az adatok mindkét irányban áramlanak.

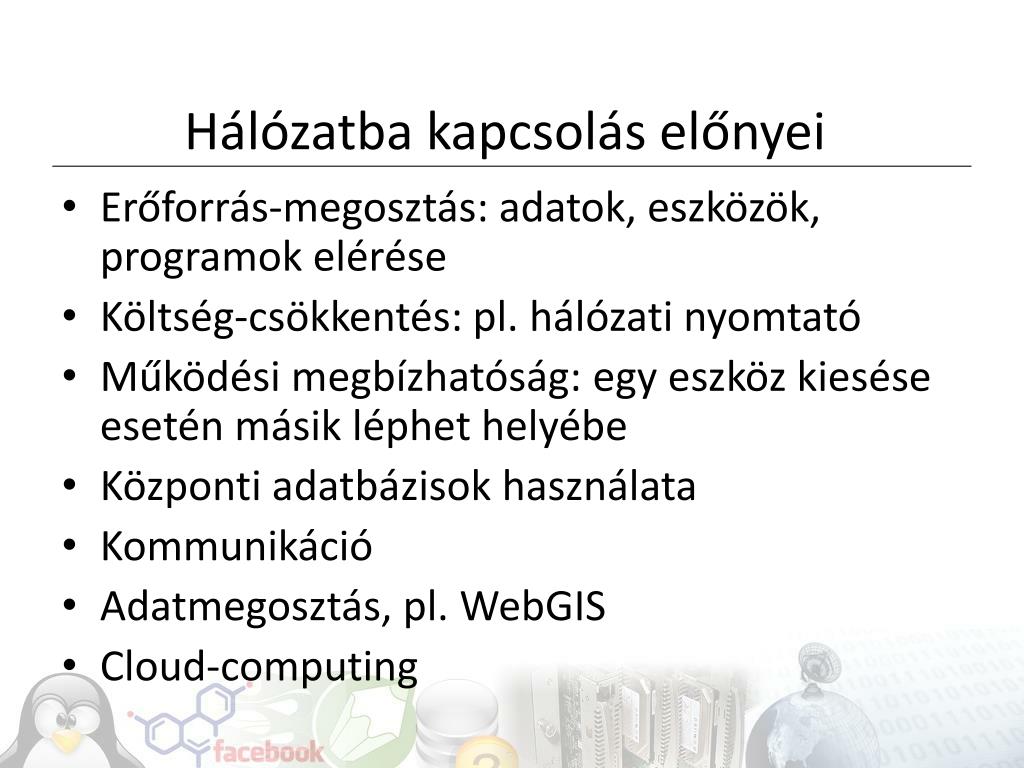

  26. Hálózatba kapcsolás előnyei • Erőforrás-megosztás: adatok, eszközök, programok elérése • Költség-csökkentés: pl. hálózati nyomtató • Működési megbízhatóság: egy eszköz kiesése esetén másik léphet helyébe • Központi adatbázisok használata • Kommunikáció • Adatmegosztás, pl. WebGIS • Cloud-computing

  27. Hálózatba kapcsolás hátrányai • Függés a hálózati kapcsolattól • Adatbiztonság • Költségek • Hibák lehatárolása

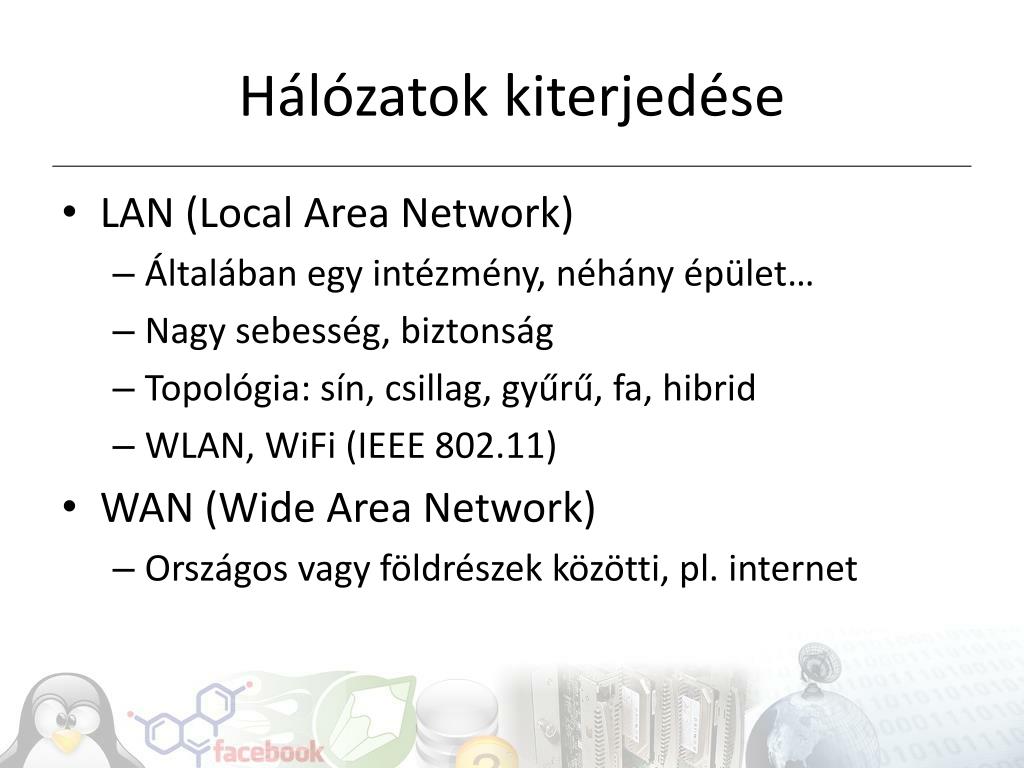

  28. Hálózatok kiterjedése • LAN (Local Area Network) • Általában egy intézmény, néhány épület… • Nagy sebesség, biztonság • Topológia: sín, csillag, gyűrű, fa, hibrid • WLAN, WiFi (IEEE 802.11) • WAN (Wide Area Network) • Országos vagy földrészek közötti, pl. internet

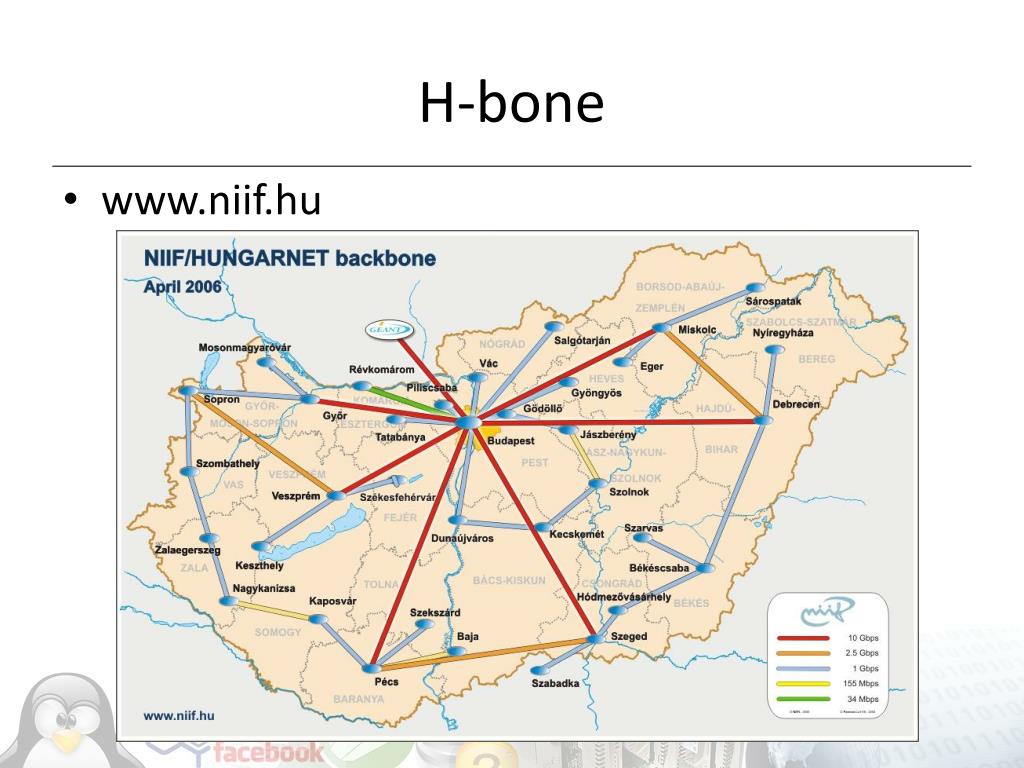

  29. H-bone • www.niif.hu

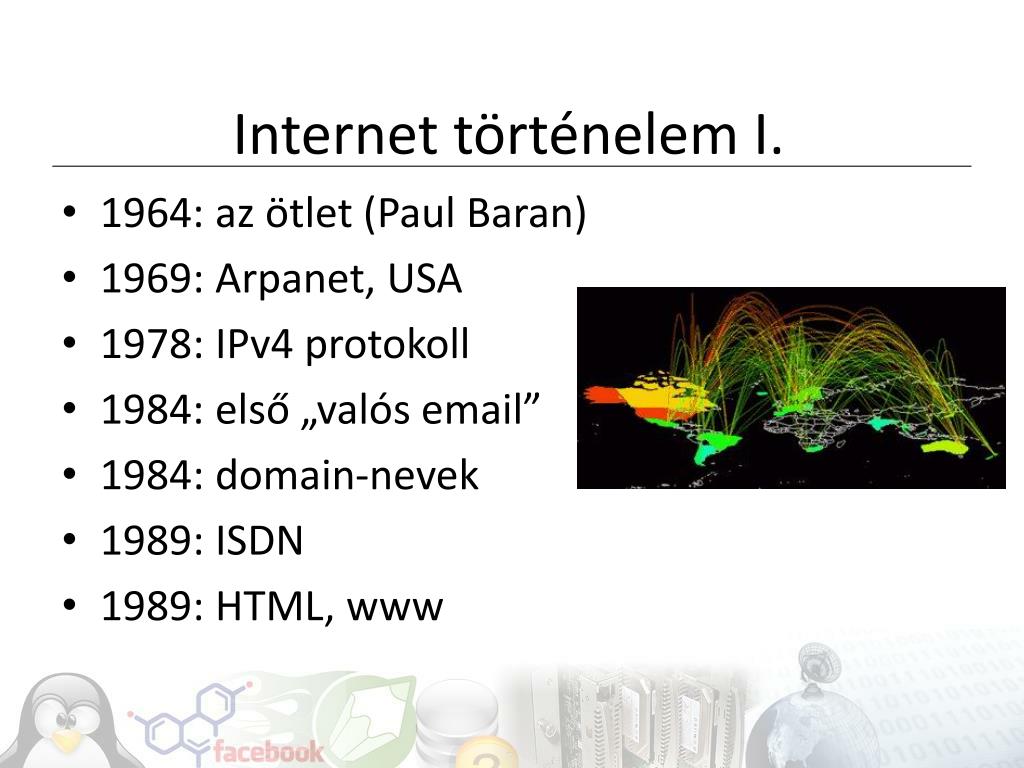

  30. Internet történelem I. • 1964: az ötlet (Paul Baran) • 1969: Arpanet, USA • 1978: IPv4 protokoll • 1984: első „valós email” • 1984: domain-nevek • 1989: ISDN • 1989: HTML, www

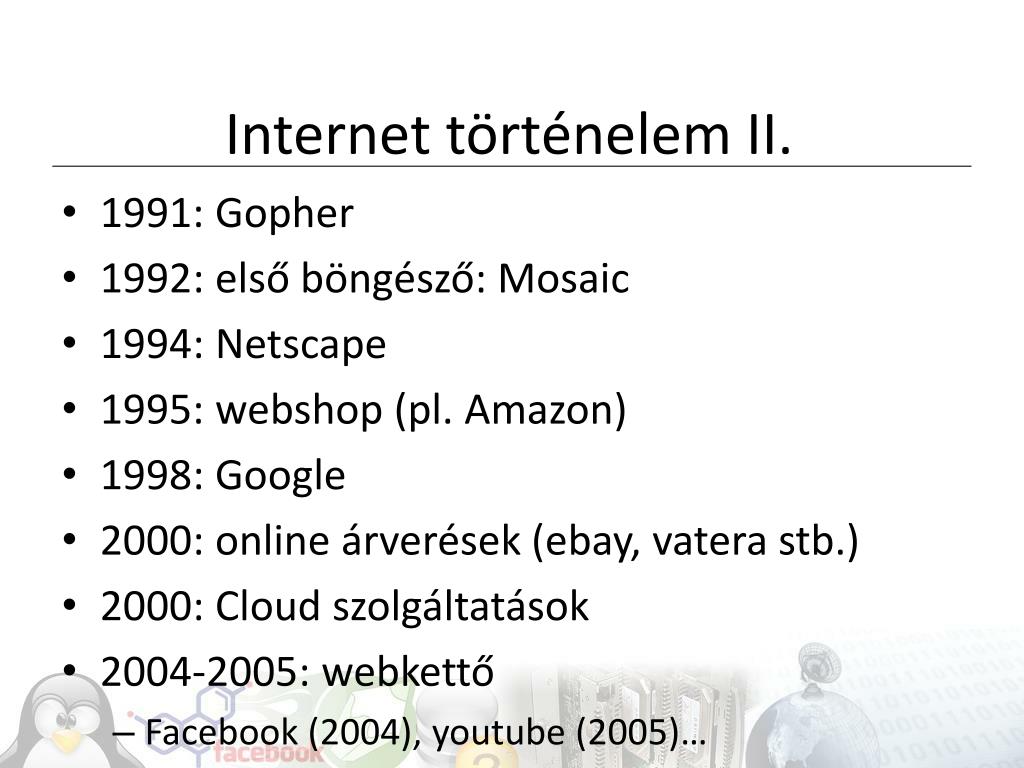

  31. Internet történelem II. • 1991: Gopher • 1992: első böngésző: Mosaic • 1994: Netscape • 1995: webshop (pl. Amazon) • 1998: Google • 2000: online árverések (ebay, vatera stb.) • 2000: Cloud szolgáltatások • 2004-2005: webkettő • Facebook (2004), youtube (2005)…

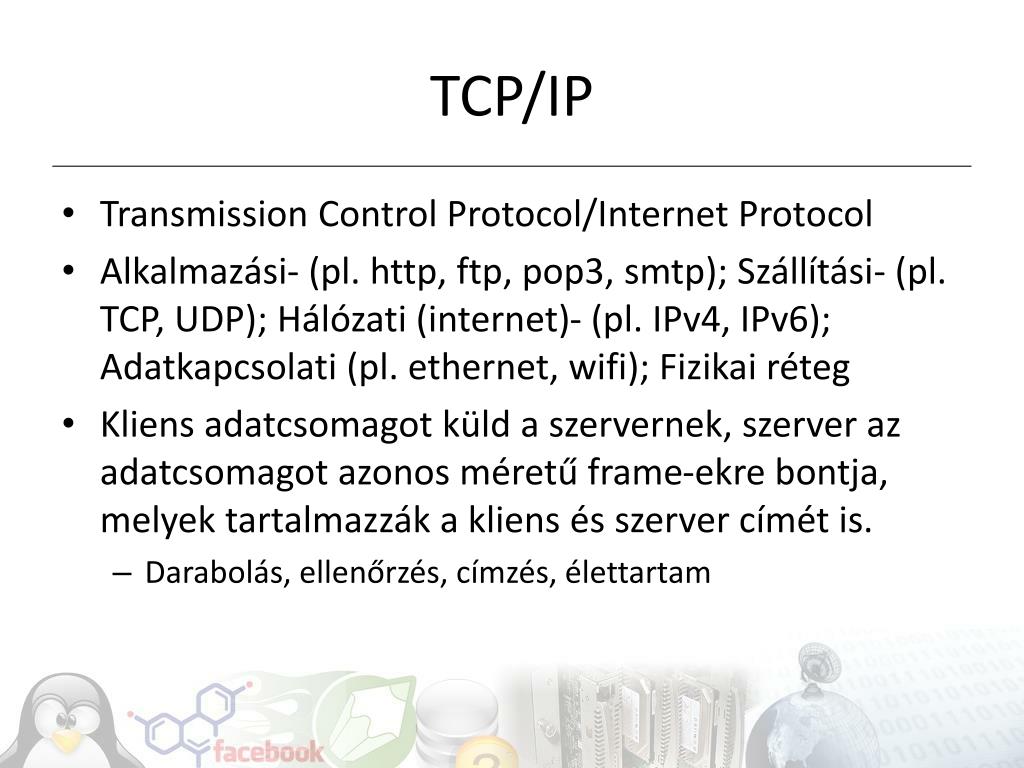

  32. TCP/IP • Transmission Control Protocol/Internet Protocol • Alkalmazási- (pl. http, ftp, pop3, smtp); Szállítási- (pl. TCP, UDP); Hálózati (internet)- (pl. IPv4, IPv6); Adatkapcsolati (pl. ethernet, wifi); Fizikai réteg • Kliens adatcsomagot küld a szervernek, szerver az adatcsomagot azonos méretű frame-ekre bontja, melyek tartalmazzák a kliens és szerver címét is. • Darabolás, ellenőrzés, címzés, élettartam

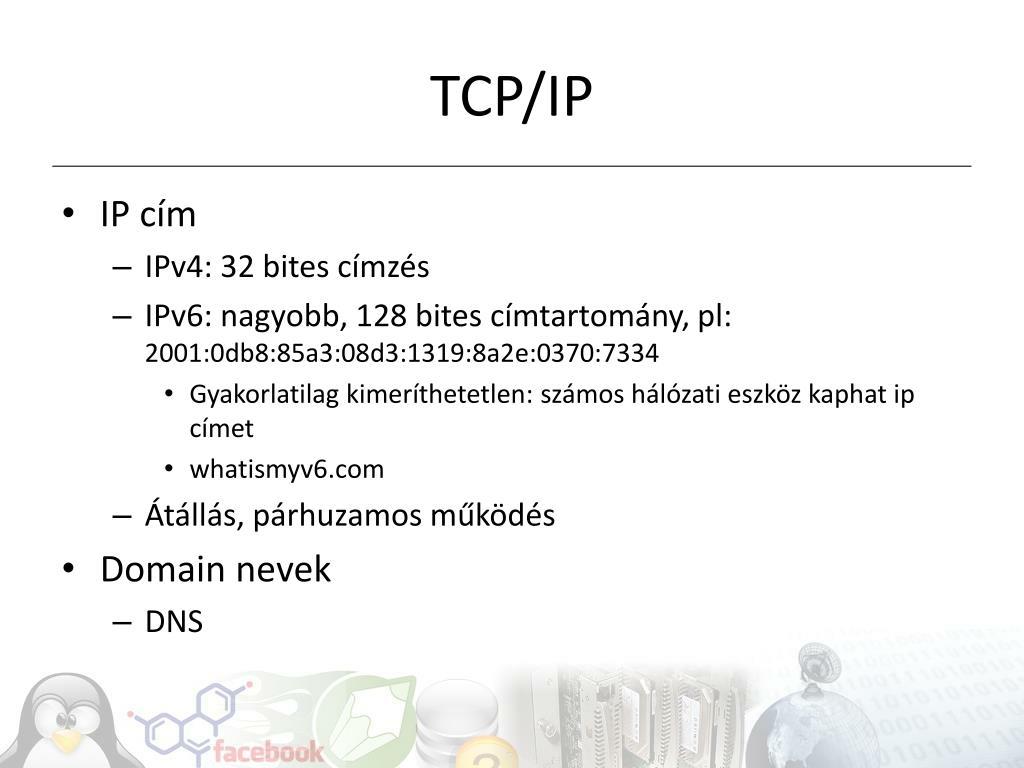

  33. TCP/IP • IP cím • IPv4: 32 bites címzés • IPv6: nagyobb, 128 bites címtartomány, pl: 2001:0db8:85a3:08d3:1319:8a2e:0370:7334 • Gyakorlatilag kimeríthetetlen: számos hálózati eszköz kaphat ip címet • whatismyv6.com • Átállás, párhuzamos működés • Domain nevek • DNS

  34. A WEB; www • Internet hipermédia felülete • WEB2 • URL • Protokollok: • http (HyperText Transmission Protocol); https (~ Secure); ftp (File Transfer Protocol); etc. • HTML; XML…

  35. Browser • IE, Firefox, Chrome, Safari, Opera…

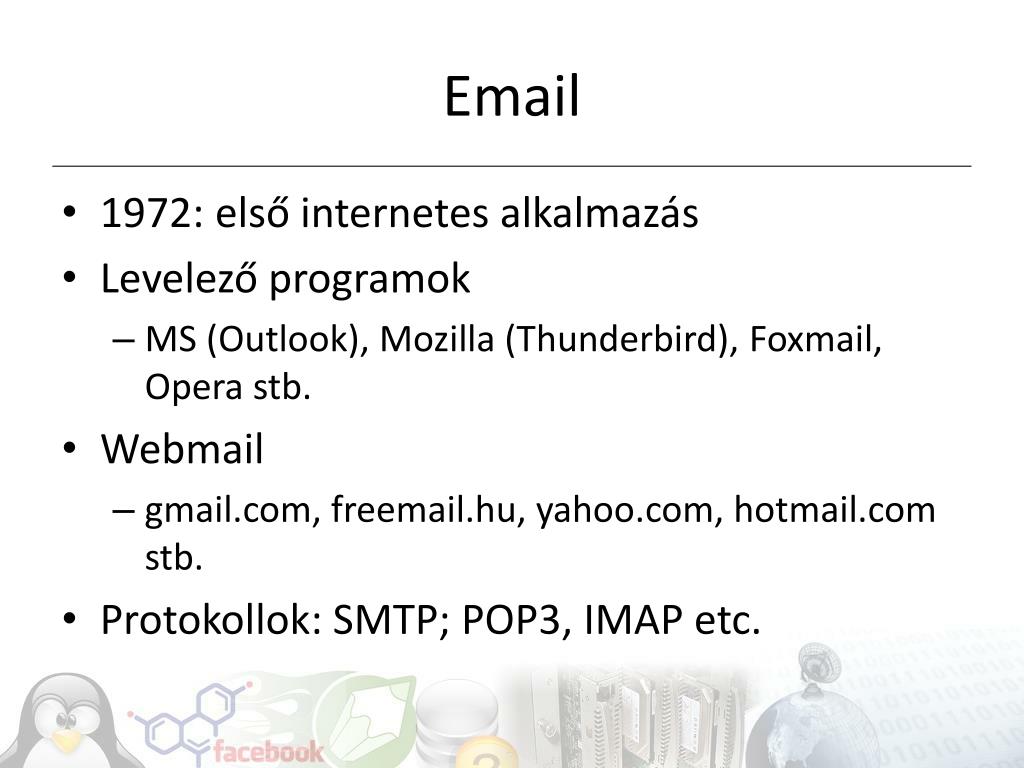

  36. Email • 1972: első internetes alkalmazás • Levelező programok • MS (Outlook), Mozilla (Thunderbird), Foxmail, Opera stb. • Webmail • gmail.com, freemail.hu, yahoo.com, hotmail.com stb. • Protokollok: SMTP; POP3, IMAP etc.

  37. Hálózati eszközök • Hub • Switch • Router

  38. E-világ • eKormányzat (e-government) • eOktatás (e-learning) • eBiztonság (e-security) • eKereskedelem (e-commerce) • eBank

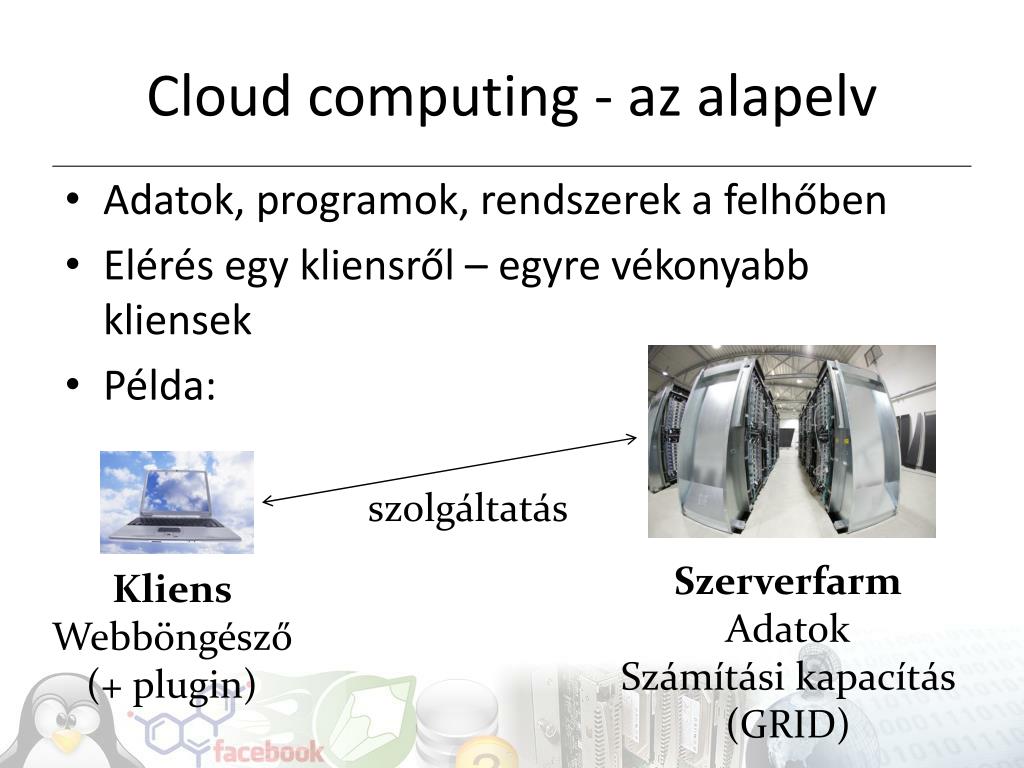

  39. Cloud computing - az alapelv • Adatok, programok, rendszerek a felhőben • Elérés egy kliensről – egyre vékonyabb kliensek • Példa: szolgáltatás Szerverfarm Adatok Számítási kapacítás (GRID) Kliens Webböngésző (+ plugin)

  40. Történelem • 1950-es évek: mainframe gépek; time-sharing • 1990-es évek: VPN • 2000-es évek eleje: dot.com lufi • 2000-es évektől: CC, pl. AWS • 2011: Chromebook

  41. Kapcsolódó tudományterületek, technológiák • Elosztott rendszerek • Párhuzamos rendszerek Griddel kapcsolatban • Hálózati rendszerek • Virtualizáció • Adatbázisok • Biztonság • Processzek (szolgáltatások) közötti biztonság (pl. kernel – védett mód) • Adat biztonság, kriptográfia (pl. RSA, MD5), adat helyreállítás (pl. mágnes szalag, RAID) • Adathozzáférés kezelése (Privacy)

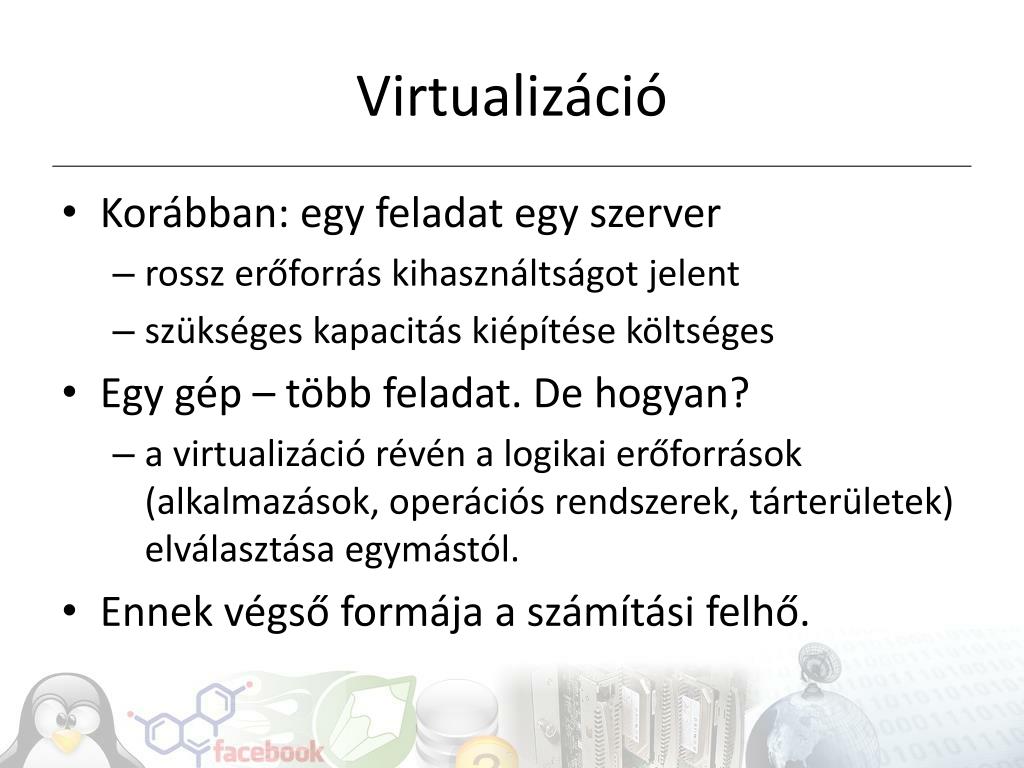

  42. Virtualizáció • Korábban: egy feladat egy szerver • rossz erőforrás kihasználtságot jelent • szükséges kapacitás kiépítése költséges • Egy gép – több feladat. De hogyan? • a virtualizáció révén a logikai erőforrások (alkalmazások, operációs rendszerek, tárterületek) elválasztása egymástól. • Ennek végső formája a számítási felhő.

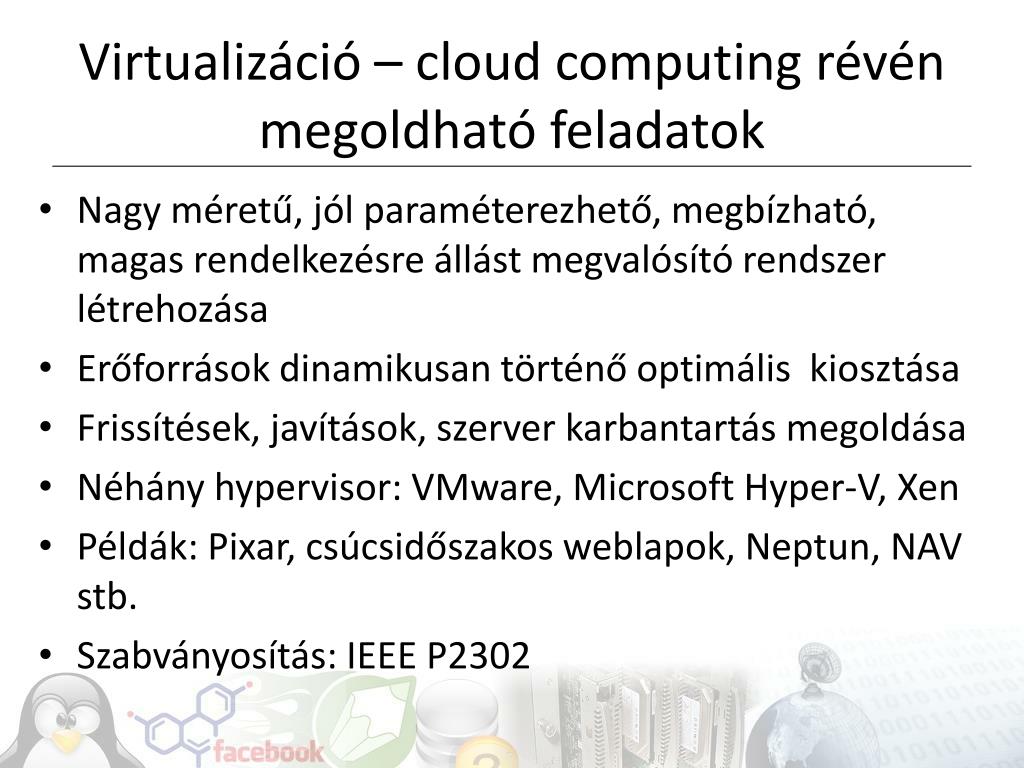

  43. Virtualizáció – cloudcomputing révén megoldható feladatok • Nagy méretű, jól paraméterezhető, megbízható, magas rendelkezésre állást megvalósító rendszer létrehozása • Erőforrások dinamikusan történő optimális kiosztása • Frissítések, javítások, szerver karbantartás megoldása • Néhány hypervisor: VMware, Microsoft Hyper-V, Xen • Példák: Pixar, csúcsidőszakos weblapok, Neptun, NAV stb. • Szabványosítás: IEEE P2302

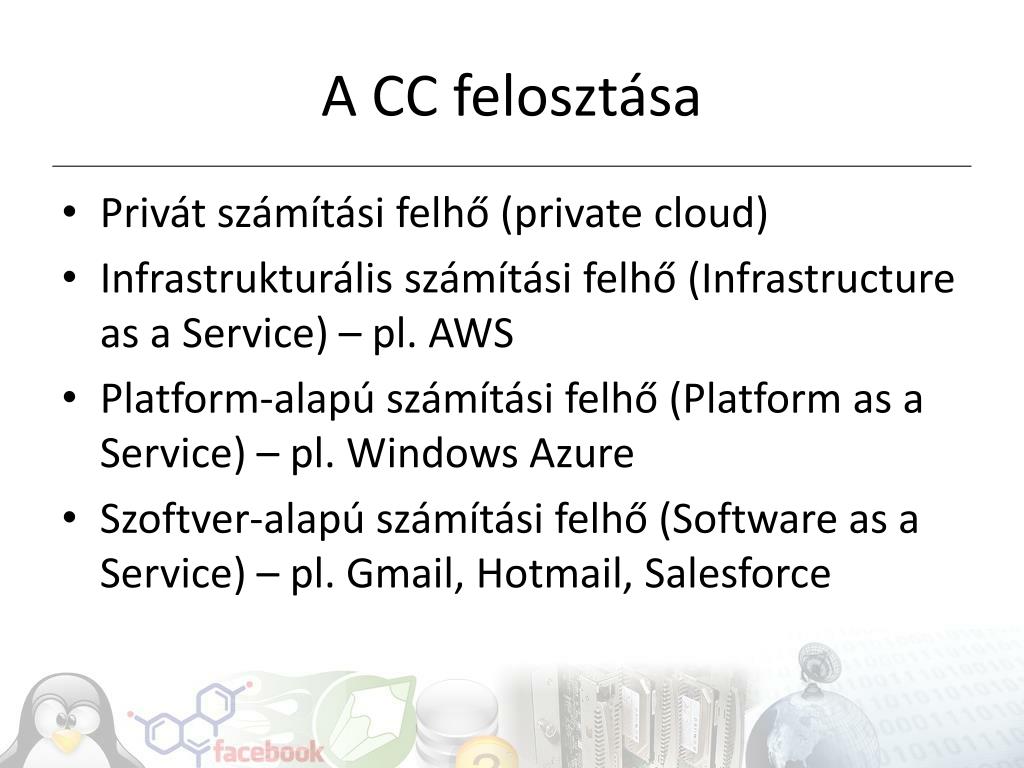

  44. A CC felosztása • Privát számítási felhő (private cloud) • Infrastrukturális számítási felhő (Infrastructure as a Service) – pl. AWS • Platform-alapú számítási felhő (Platform as a Service) – pl. Windows Azure • Szoftver-alapú számítási felhő (Software as a Service) – pl. Gmail, Hotmail, Salesforce

  45. IaaS • Előnyök • Skálázhatóság a hardver szintjén, méretgazdaságosság • A hypervisorig terjedően naprakész • A hypervisorig professzionálisan üzemeltetett • Mindig elérhető • Bármilyen program futtatható benne – amit persze a virtuális gép enged • Hátrányok: • Rendszerfelügyelet • Naprakészség az operációs rendszertől felfelé lévő szinten

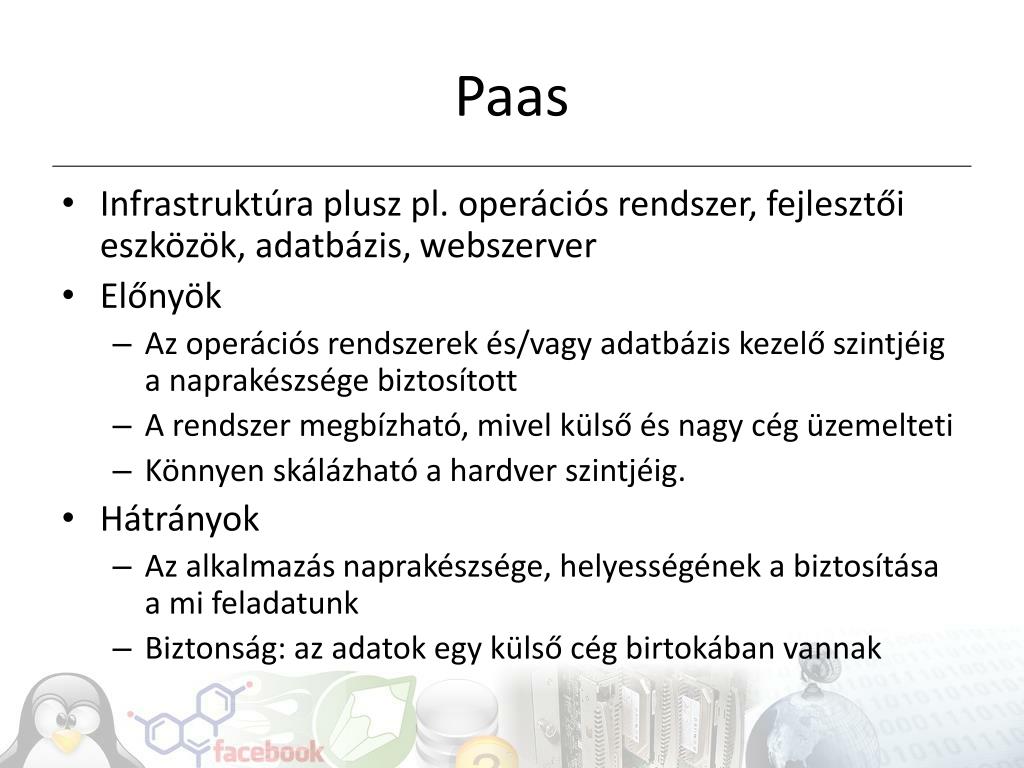

  46. Paas • Infrastruktúra plusz pl. operációs rendszer, fejlesztői eszközök, adatbázis, webszerver • Előnyök • Az operációs rendszerek és/vagy adatbázis kezelő szintjéig a naprakészsége biztosított • A rendszer megbízható, mivel külső és nagy cég üzemelteti • Könnyen skálázható a hardver szintjéig. • Hátrányok • Az alkalmazás naprakészsége, helyességének a biztosítása a mi feladatunk • Biztonság: az adatok egy külső cég birtokában vannak

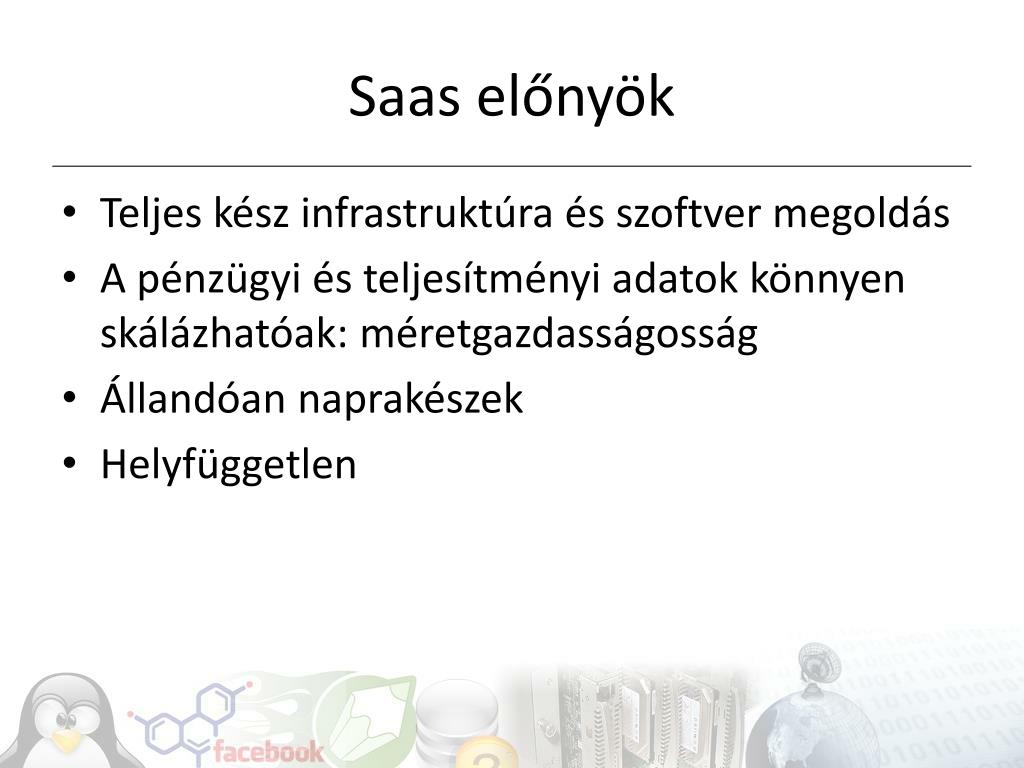

  47. Saas előnyök • Teljes kész infrastruktúra és szoftver megoldás • A pénzügyi és teljesítményi adatok könnyen skálázhatóak: méretgazdasságosság • Állandóan naprakészek • Helyfüggetlen

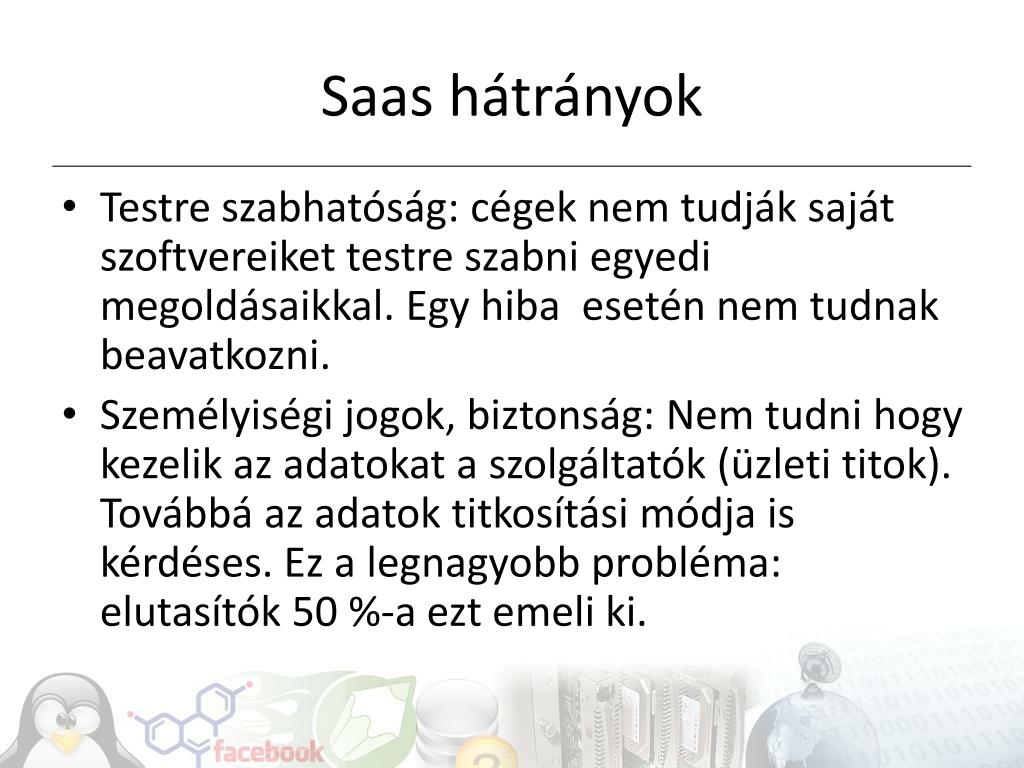

  48. Saas hátrányok • Testre szabhatóság: cégek nem tudják saját szoftvereiket testre szabni egyedi megoldásaikkal. Egy hiba esetén nem tudnak beavatkozni. • Személyiségi jogok, biztonság: Nem tudni hogy kezelik az adatokat a szolgáltatók (üzleti titok). Továbbá az adatok titkosítási módja is kérdéses. Ez a legnagyobb probléma: elutasítók 50 %-a ezt emeli ki.

  49. Rövidítések IEEE – Institute of Electrical and Electronic Engineers GPU – Graphics Processing Unit ISA – Industry Standard Architecture VESA – Video Electronics Standard Association PCI – Peripheral Components Interface IDE – Integrated/Intelligent Drive Electronics AGP – Accelerated Graphics Port IrDa – Infrared Data Association BIOS – Basic Input-Output System CPU – Central Processing Unit RAM – Random Access Memory ROM – Read Only Memory EPROM/EEPROM – (Electrically) Erasable Programmable Read Only Memory SDRAM – Synchronous Dynamic Random Access Memory DDR SDRAM - Double Data Rate SDRAM CRT – Cathode-Ray Tube LCD – Liquid Crystal Display TFT – Thin Film Transistor • DDR SDRAM - Double Data Rate SDRAM • CRT – Cathode-Ray Tube • LCD – Lyquid Crystal Display • TFT – Thin Film Transistor • SMTP – Simple Mail Transfer Protocol • NIC – Network Information Center • TCP/IP – Transmission Control Protocol / Internet Protocol • DNS – Domain Name System • DHCP – Dynamic Host Configuration Protocol • FTP – File Transfer Protocol • HTML – HyperText Markup Language • XML – eXtensible Markup Language • HTTP – Hypertext Transfer Protocol • LAN – Local Area Network • WAN – Wide Area Network • URL – Unified Resource Locator • WWW – World Wide Web • POP3 – Post Office Protocol version 3 • IMAP – Interactive Mail Access Protocol • WiFi – Wireless Fidelity • VPN – VirtualPrivate Network
