12 elektromos korr zi v delem
12Elektromos korrózióvédelem
  • Aktív
  • Passzív védelem
  • Anódos
  • Katódos védelem
vas v z rendszer pourbaix diagramja
Vas-víz rendszer Pourbaix diagramja

passzivitás

Fe3+

Fe2+

Fe2O3

korrózió

korrózió

Fe3O4

immunitás

Fe

HFeO2-

akt v kat dos v delem
Aktív katódos védelem
  • Védőáram meghatározása
    • Potenciált az immunitás tartományába kell vinni. (Ohm törvény)
    • Katódos folyamat hidrogén, esetleg oxigénredukció
  • Alkalmazás: semleges oldatokban
  • Savas közegben nagy a hidrogénfejlődés
  • Áram csökkenthető védőbevonatokkal
v d potenci l
Védőpotenciál
  • Nernst egyenlet: 10-6 M fémion-koncentrációra:
    • Vas esetén -0,62V (SHE)
    • Gyakorlatban használt Cu/CuSO4 elektródra vonatkoztatnak: -0,94V.
    • Tapasztalat azt mutatja elegendő -0,85 V.
r z r z ii szulf t elektr d

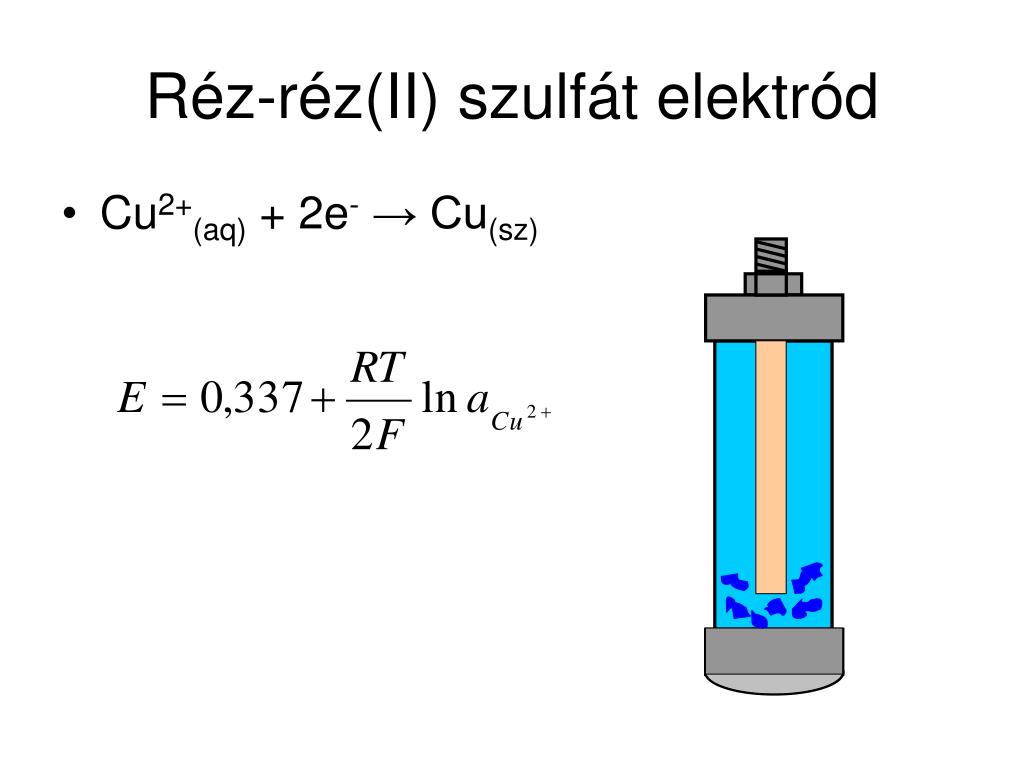

Réz-réz(II) szulfát elektród
  • Cu2+(aq) + 2e- → Cu(sz)
ldozati an d
Áldozati anód
  • Anódfajták
    • Zn, Mg, ötvözetek
  • Anódágy készítése
  • Védelem ellenőrzése
alum nium an dok
Alumínium Anódok
  • Összetétel: 2-6% Zn 0-0,3 Sn
  • Potenciál: -1,05-1,1 Ag/AgCl
  • Kapacitás: 2400-2600 Ah/kg
  • Felhasználás:
      • Tárolótartályok,
      • Hajók
      • Tengeralatti vezetékek
      • Olajkitermelés
      • Kondenzátorok
horgany cink
Horgany (Cink)
  • A cink és az acél alapfém feszültségkülönbsége kb. 350mV, ez 1,5-2mm távolságban biztosítja a katódos védelmet.
  • A bevonat mint "áldozati anód" oldatba megy, a sérült helyen.
  • Szennyezők: Pb, Cd, Al
cink pourbaix diagramja
Cink Pourbaix diagramja

Zn2+ + H2O ZnO + 2 H +log(Zn2+)=10,96-2 pH ZnO + H2O HZnO2- + H+log(HZnO2-)=-16,68 + pHZn2+ + 2e- Zn (sz) E=-0,763+0,0295log[Zn2+]

slide11
Cink
  • Potenciál: -1,05Ag/AgCl
  • Kapacitás: 780 Ah/kg
  • Tisztaság: 99% Zn
magn zium
Magnézium
  • Összetétel: 6-7% Al 4-5 Zn
  • Potenciál: -1,05V Ag/AgCl
  • Kapacitás: 1050-1100 Ah/kg
  • Felhasználás:
      • Hűtő-fűtő rendszerek, hőcserélők
mg al pourbaix diagramjai
Mg, Al Pourbaix diagramjai
  • Reakciók:
  • Mg2+(aq) + 2e- Mg (sz) E=-2,363+0,0295log[Mg2+]
  • Mg2+(aq) + H2O MgO + 2H+ log(Mg2+)=16,93 - 2 pH
  • Mg + 2 H2O MgO + 2H+ + 2e- E=-1,862 - 0,0591 pH
  • Al3+(aq) + 3e- Al (sz) E=-1,663+0,0197og[Al3+]
  • 2Al3+(aq) + 3H2O Al2O3 + 6H+log(Al3+)=5,70 - 3 pH
  • 2Al + 3 H2O Al2O3 + 6H+ + 6e- E=-1,550 - 0,0591pH
an d gy k sz t se
Anódágy készítése
  • Nedvesség hatása:
    • Vízzáró réteg alul
    • Porózus réteg az anód körül
akt v an dos v delem
Aktív anódos védelem
  • Kialakítása
  • Előnyei
  • Hátránya
an dos v delem
Anódos védelem
  • Passzív tartomány
alkalmazott an dok
Alkalmazott anódok
  • Magas szilícium tartalmú anód
    • Összetétel:14-15% Si, 3-5% Cr, ,5-2 Mn, 0,7-1,5 C,
  • Titán anód
  • Platinázott anód 1-5mm bevonat
komplex v delem
Komplex védelem
  • A védendő objektumot szigetelőréteggel bevonva a 600-1000 mA/m2 áramsűrűséget le lehet csökkenteni 0,02-0,06 mA/m2 áramsűrűségre
  • Ohm törvény, pontos számítás!

U = R I
