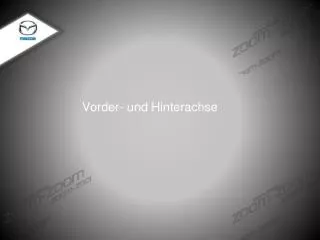

  1. Vorder- und Hinterachse

  2. Konstruktionsübersicht Neues Formungsverfahren für die Motorträgerherstellung McPherson Radaufhängung (vorne) Mehrlenker Radaufhängung mit drei Querlenker pro Seite (hinten) Doppelwirkende Niederdruck-Gasdämpfer (vorne/hinten) Höherer Befestigungspunkt des hinteren Längslenker (erhöhter Nachlaufwert) 6 Befestigungspunkte zwischen Karosserie und Motor-träger 02-1a (GJ) 01/13-

  3. Vorderachse 02-1 (GJ) 01/13-

  4. Vorderachse Koppelstange Stabilisator Schraubenfeder Stoßdämpfer Querträger unterer Querlenker 02-1 (GJ) 01/13-

  5. Vorderachsträger Skyactiv-Fahrwerk bisher Formgebung Formgebung 02-1a (GJ) 01/13-

  6. Hinterachse 02-2 (GJ) 01/13-

  7. Hinterachse Hinterachsträger Stoßdämpfer Stabilisator Oberer Querlenker Längslenker Mittlerer Querlenker Aufnahme Koppelstange Schraubenfeder Unterer Querlenker 02-2 (GJ) 01/13-

  8. Hinterachsträger Formgebung 02-2a (GJ) 01/13-

  9. Technische Daten - Räder 02-3 (GJ) 01/13-

  10. Felgendesign 17” Leichtmetallfelge Emotion Challenge Attraction 19” Leichtmetallfelge Revolution 02-3a (GJ) 01/13-

  11. Technische Daten *: voll getankt 02-4a

  12. Reifendrucküberwachung (TPMS)

  13. Konstruktionsübersicht • Reifendruck wird über die Drehwinkelgeschwindigkeit des Rades erkannt • Ist im ABS/DSC-Steuergerät integriert • Keine Zuordnung zu den einzelnen Reifen • Gemessen mit hochauflösenden Raddrehzahlsensoren • Bei unterschreiten des Reifendruckes wird eine Warn-lampe bzw. ein Warnton aktiviert • Im IC-Display erscheint eine Warnmeldung • Datenaustausch unter den Steuergeräten (IC, ABS/DSC) mit Hilfe von HS-CAN Bus 03-1a (GJ) 01/13-

  14. Bauteileübersicht TPMS Warnlampe Raddrehzahlsensoren IC Raddrehzahlsensoren TPMS-SET Taste ABS/DSC AMB PCM Raddrehzahlsensoren 03-1a (GJ) 01/13-

  15. Systemsteuerung Ohne MRCC u. SCBS Bremsleuchte Bremslicht- schalter Bremsleuchteneinheit Bremsleuchte PCM Mit MRCC u. SCBS RBCM PCM IC Batterie ABS/DSC 03-1a (GJ) 01/13-

  16. Systemsteuerung ABS/DSC Raddrehzahl- sensoren PCM IC B+ AMB TPMS-SET Taste TPMS Warnlampe DLC-2 andere Steuergeräte 03-1a (GJ) 01/13-

  17. TPMS Warnlampe Leuchtet wenn der Reifendruck unter den Initialisierungs-wert bei fahrendem Fahrzeug absinkt Blinkt eine Minute lang bei einem Systemfehler und leuchtet anschließend permanent auf Blinkt zwei mal, wenn mit der TPMS-SET Taste eine Systeminitialisierung durchgeführt wurde 03-1a (GJ) 01/13-

  18. TPMS-Initialisierung erforderlich Der Reifendruck wurde korrigiert Eine Radumsetzung wurde durchgeführt Ein Reifen oder ein Rad wurde ersetzt Die Fahrzeugbatterie wurde ersetzt oder war vollständig entladen Ein Raddrehzahlsensor wurde erneuert Das ABS/DCS-Steuergerät wurde erneuert 03-1a (GJ) 01/13-

  19. TPMS-Initialisierungsvorgang Zündung einschalten TPMS-SET Taste drücken und gedrückt halten TPMS-Warnlampe blinkt zweimal auf und ein Signalton ertönt einmal Im IC-Display erscheint die Meldung „Reifendruck-Monitor initialisiert“ 03-1a (GJ) 01/13-

  20. On Board Diagnose 03-1a (GJ) 01/13-
