AULA TÉCNICA 15 2006. INSTRUTOR: SCOPINO. INJEÇÃO ELETRÔNICA SISTEMA: MP 9.0. INTRODUÇÃO AULA 1/3. ENVIE SUAS DÚVIDAS À UMEC. TEMOS PLANTÃO DE DÚVIDAS AO VIVO COM O INSTRUTOR SCOPINO NO FINAL DESTA AULA.
E N D
AULA TÉCNICA 15 2006 INSTRUTOR: SCOPINO
INJEÇÃO ELETRÔNICA SISTEMA: MP 9.0 INTRODUÇÃO AULA 1/3 SCOPINO TREINAMENTOS
ENVIE SUAS DÚVIDAS À UMEC TEMOS PLANTÃO DE DÚVIDAS AO VIVO COM O INSTRUTOR SCOPINO NO FINAL DESTA AULA.
Já tivemos aula sobre vários sistemas de injeção eletrônica monoponto e multiponto. Agora veremos: Injeção Eletrônica Multiponto MP 6.0 BOSCH

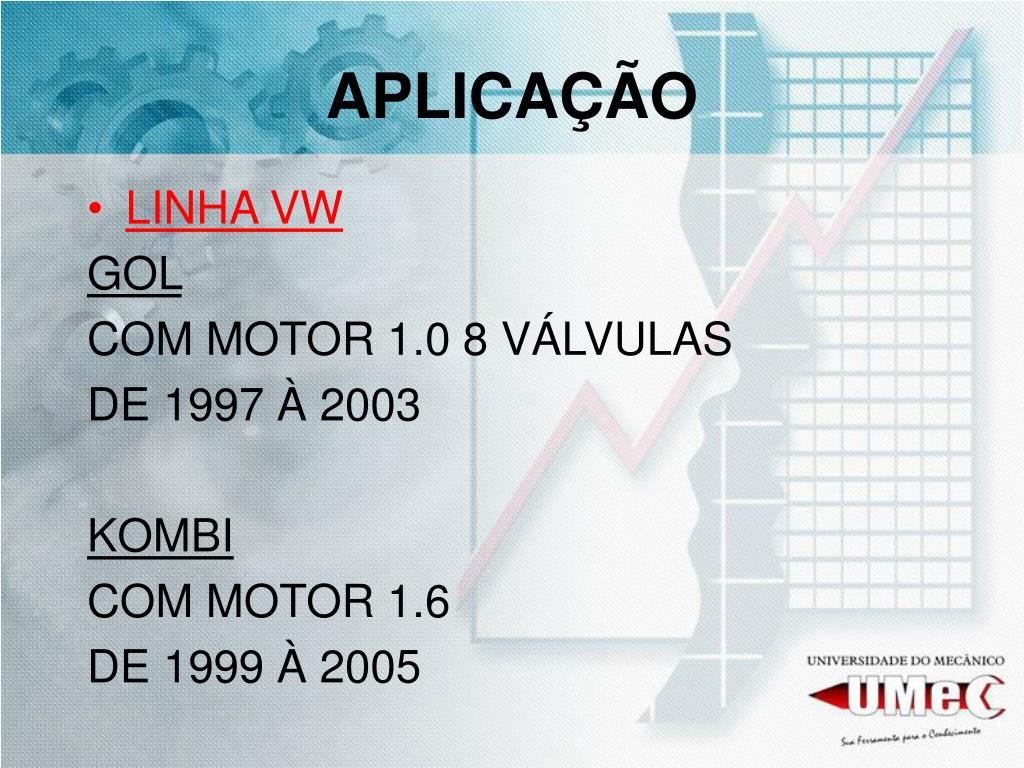

APLICAÇÃO • LINHA VW GOL COM MOTOR 1.0 8 VÁLVULAS DE 1997 À 2003 KOMBI COM MOTOR 1.6 DE 1999 À 2005
INTRODUÇÃO O SISTEMA MP 6.0 FOI DESENVOLVIDO PELA BOSCH, PARA ATENDER VEÍCULOS DA VW COM SISTEMA MULTIPONTO, E QUE ATENDA AS ESPECIFICAÇÕES DE POLUENTES DO CONAMA FASE III. SUA UTILIZAÇÃO FOI INICIADA APÓS O TÉRMINO DA AUTOLATINA.
ESTE SISTEMA TEM CONTROLE DIGITAL DA INJEÇÃO SEQUÊNCIAL DO COMBUSTÍVEL E CONTROLE DE AVANÇO DOS CILINDROS. UTILIZA DISTRIBUIDOR DE IGNIÇÃO. O CONTROLE DOS POLUENTES É EM MALHA FECHADA COM SONDA LAMBDA E CATALISADOR. POSSUI 04 INJETORES DE COMBUSTÍVEL. HÁ O SISTEMA MOVIDO A ÁLCOOL E A GASOLINA.
ECU LOCALIZAÇÃO DA ECU
DICA TÉCNICA - LOCALIZAÇÃO NO GOL TEMOS A ECU E OS RELÉS PRÓXIMOS AO PORTA LUVAS E O CONECTOR DE DIAGNOSE JUNTO À CENTRAL DE FUSÍVEIS. NA KOMBI, TEMOS O RELÉ JUNTO À CENTRAL DE FUSÍVEIS E O CONECTOR E A ECU PRÓXIMOS À BATEIRA.
CONECTOR DA ECU 16 8 9 1
A ECU O CÉREBRO DO SISTEMA É DIGITAL, NÃO TEM A LÂMPADA DE DIAGNÓSTICO COMO UM DE SEUS ATUADORES, TEM COMUNICAÇÃO COM SCANNER MAS NÃO PERMITE ACESSO VIA CÓDIGO DE PISCADAS. SÃO 45 PINOS EM SEU CONECTOR, SENDO DE 1 A 23, E DE 24 A 45.
RESET DE PARÂMETROS UMA DICA EM ESPECIAL, É NA MANUTENÇÃO DO VEÍCULO (CHECK-UP DE INJEÇÃO – TROCA DE CORREIA – TROCA DE BATERIA) SE FAZ NECESSÁRIO O RESET DO PARÂMETROS AUTOADAPTATIVOS DA ECU, ATRAVÉS DO SCANNER PARA ADEQUAÇÃO DO FUNCIONAMENTO DO MOTOR. CÓDIGO MOTOR: 098
A IGNIÇÃO O SISTEMA DE IGNIÇÃO É CONJUGADO, OU SEJA, A ECU FAZ O MAPEAMENTO DA INJEÇÃO ELETRÔNICA E DA IGNIÇÃO TAMBÉM. A IGNIÇÃO É MAPEADA DINÂMICA, OU SEJA POSSUI DISTRIBUIDOR E REGULAGEM INICIAL DO PONTO DE IGNIÇÃO. ATENÇÃO AO SHORTING PLUG.
TESTE DE ALIMENTAÇÃO ECU : ATERRAMENTO= 01 POSITIVO= 21 POSITIVO PÓS CHAVE= 23 OBS. AS ECU´s POSSUEM APLICAÇÃO DIFERENTES DE MODELO PARA MODELO. NÃO CONFUNDIR COM 1AVS OU 1AVB.
PRESSÃO DE COMBUSTÍVEL O SISTEMA FICA PRESSURIZADO, MESMO APÓS O MOTOR ESTAR DESLIGADO. ANTES DE QUALQUER TESTE, DESLIGUE O CONECTOR ELÉTRICO OU RETIRE O FUSÍVEL DA BOMBA DE COMBUSTÍVEL E LIGUE O MOTOR, ATÉ QUE PÁRE DE FUNCIONAR DEMONSTRANDO QUE O SISTEMA ESTÁ DESPRESSURIZADO.
A PRESSÃO E A VAZÃO COM O MANÔMETRO NA LINHA DE COMBUSTÍVEL, O RELÓGIO DEVE INDICAR PRESSÃO DE 2,4 A 2,6 BAR EM MARCHA LENTA E DE 3 BAR NAS ACELERAÇÕES. TESTANDO A PRESSÃO MÁXIMA DA BOMBA DEVEMOS ENCONTRAR PRESSÃO ACIMA DE 5 BAR. A VAZÃO EM 30 SEGUNDOS, MEDIDA NA LINHA DE RETORNO, DEVE SER MAIOR QUE 700 ml.

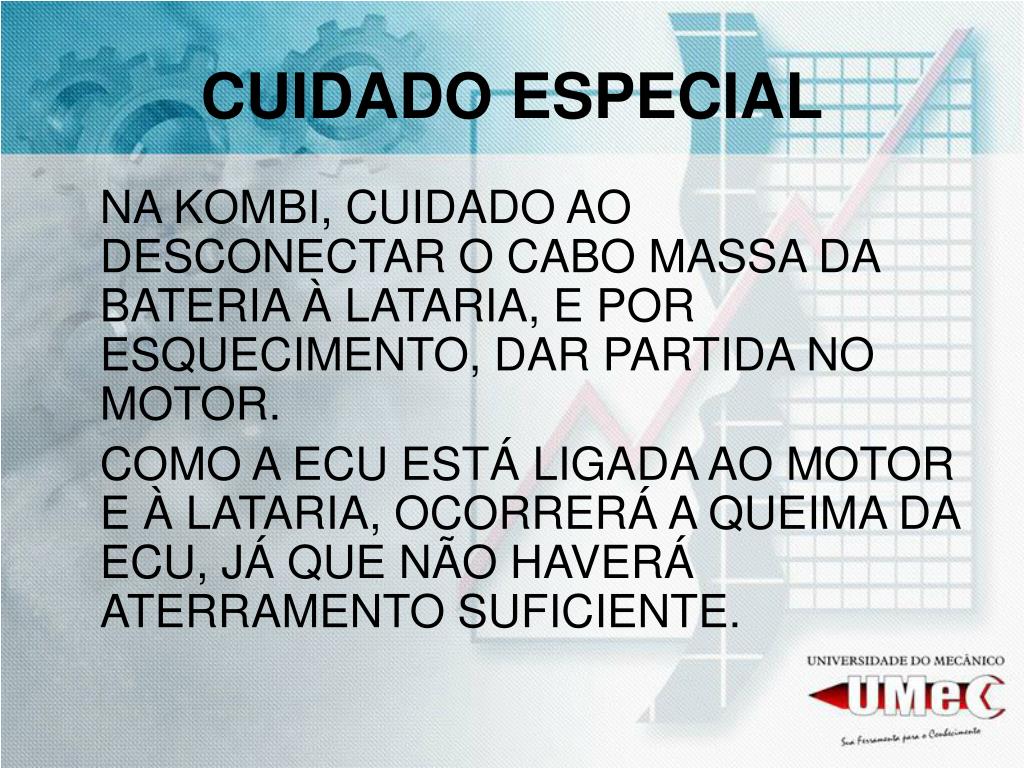

CUIDADO ESPECIAL NA KOMBI, CUIDADO AO DESCONECTAR O CABO MASSA DA BATERIA À LATARIA, E POR ESQUECIMENTO, DAR PARTIDA NO MOTOR. COMO A ECU ESTÁ LIGADA AO MOTOR E À LATARIA, OCORRERÁ A QUEIMA DA ECU, JÁ QUE NÃO HAVERÁ ATERRAMENTO SUFICIENTE.
PERGUNTA COMO É FEITA A REGULAGEM DO PONTO DE IGNIÇÃO DESTE SISTEMA ?
RESPOSTA SEGUIR O PROCEDIMENTO: • AQUECER O MOTOR • RETIRAR O SHORTING PLUG • NOTAR A ALTERAÇÃO NA ROTAÇÃO DO MOTOR • REGULAR O PONTO COM 7,5 -KOMBI OU 9 - GOL • REINSTALAR O SHORTING PLUG COM O MOTOR FUNCIONANDO
OBRIGADO PELO ACOMPANHAMENTO DAS AULAS. ATÉ A PRÓXIMA:INJEÇÃO ELETRÔNICA 16MP 6.0 - SENSORES 2/3Instrutor Scopino
E AGORA VAMOS AO VIVO UMEC – UNIVERSIDADE DO MECÂNICO AO PLANTÃO DE DÚVIDAS COM O SCOPINO
