Presentation Transcript


Metaank ritus ja reoveepuhastus tartu projekti n itel

Metaankääritus ja reoveepuhastus Tartu projekti näitel

Hillar Toomiste

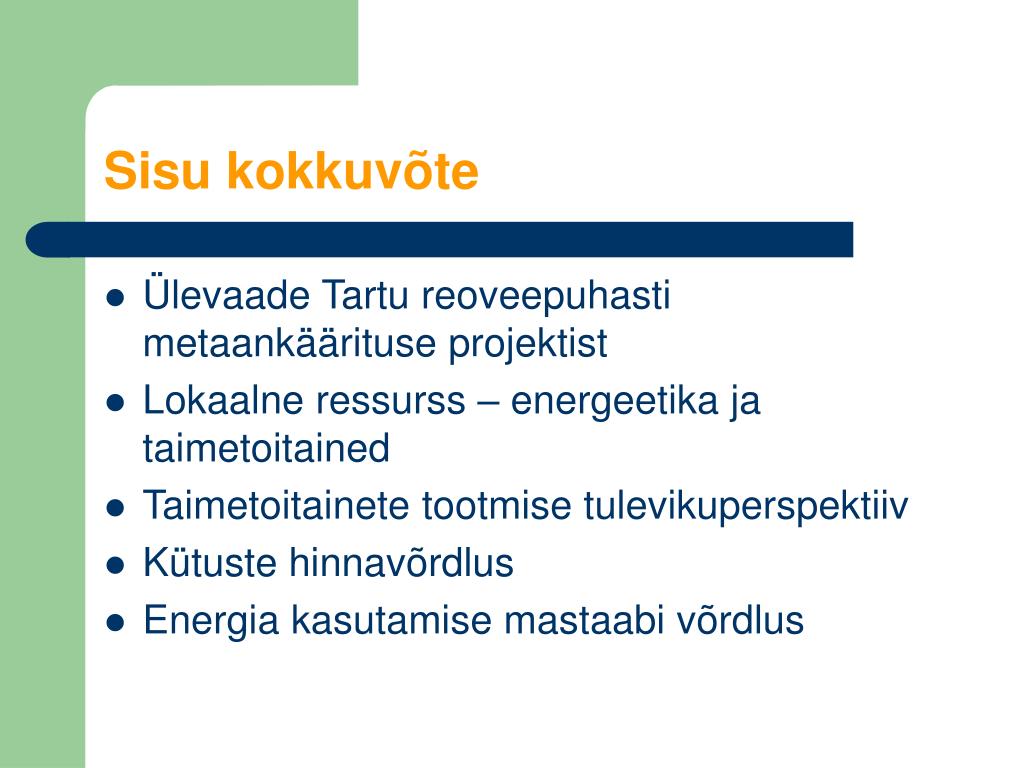

Sisu kokkuv te

Sisu kokkuvõte

  • Ülevaade Tartu reoveepuhasti metaankäärituse projektist

  • Lokaalne ressurss – energeetika ja taimetoitained

  • Taimetoitainete tootmise tulevikuperspektiiv

  • Kütuste hinnavõrdlus

  • Energia kasutamise mastaabi võrdlus

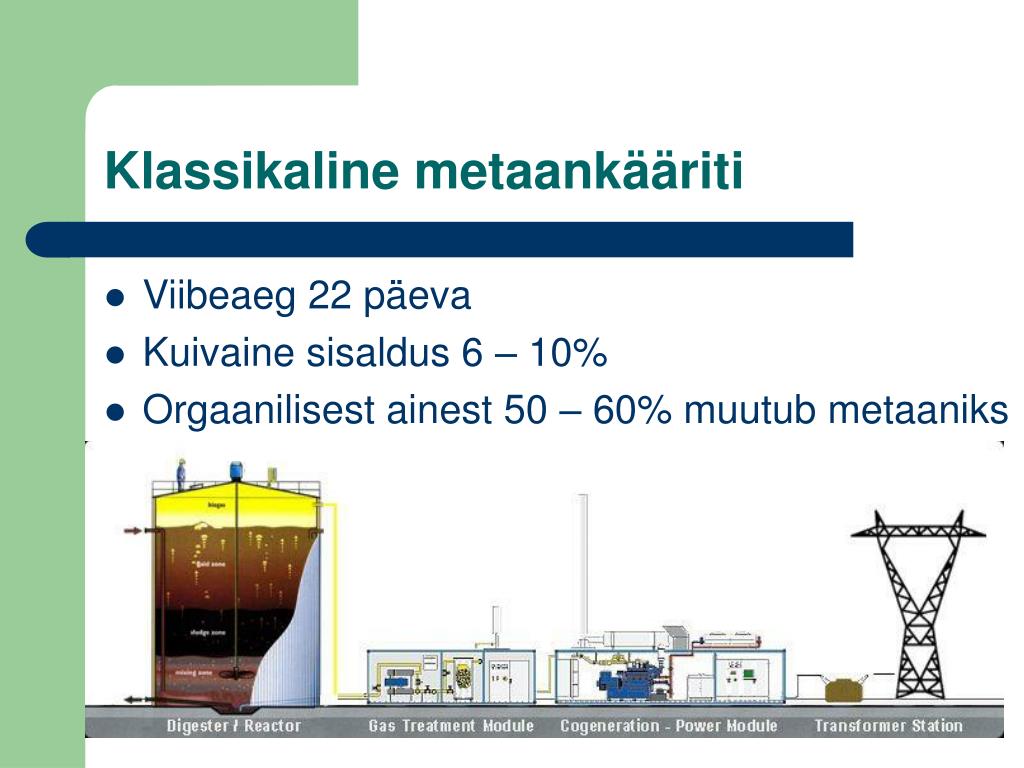

Klassikaline metaank riti

Klassikaline metaankääriti

  • Viibeaeg 22 päeva

  • Kuivaine sisaldus 6 – 10%

  • Orgaanilisest ainest 50 – 60% muutub metaaniks


Lokaalne ressurss tartu linna reoveepuhasti

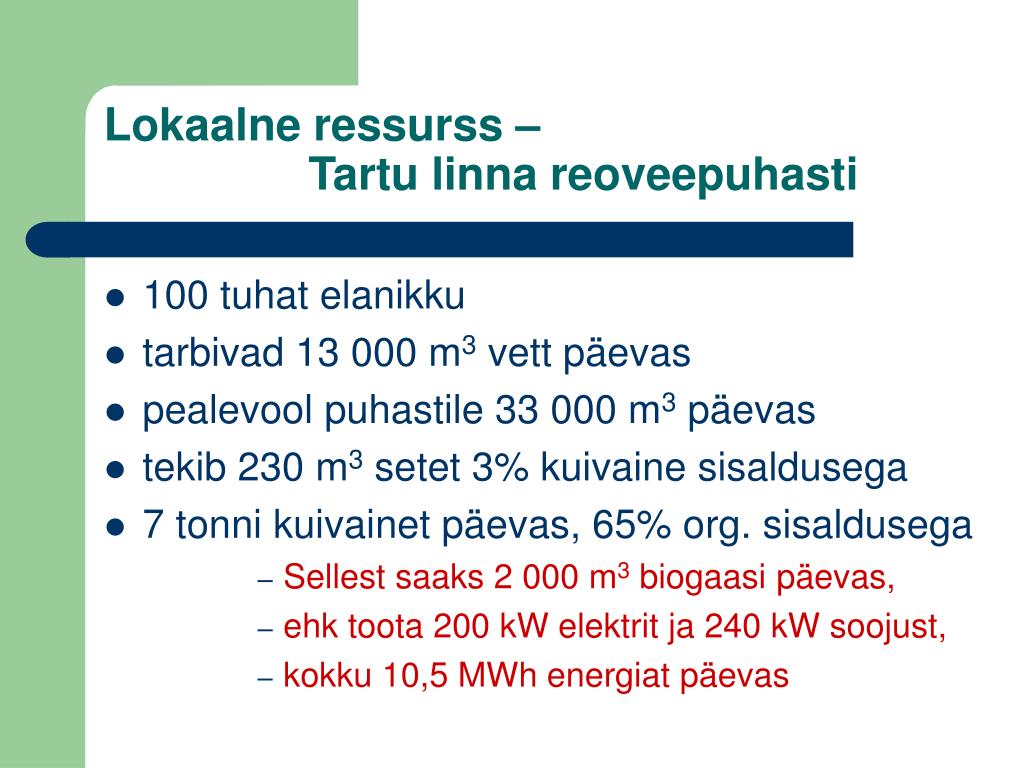

Lokaalne ressurss – Tartu linna reoveepuhasti

  • 100 tuhat elanikku

  • tarbivad 13 000 m3 vett päevas

  • pealevool puhastile 33 000 m3 päevas

  • tekib 230 m3 setet 3% kuivaine sisaldusega

  • 7 tonni kuivainet päevas, 65% org. sisaldusega

    • Sellest saaks 2 000 m3 biogaasi päevas,

    • ehk toota 200 kW elektrit ja 240 kW soojust,

    • kokku 10,5 MWh energiat päevas


Lokaalse ressursi kasutamine energeetiline v rindamine

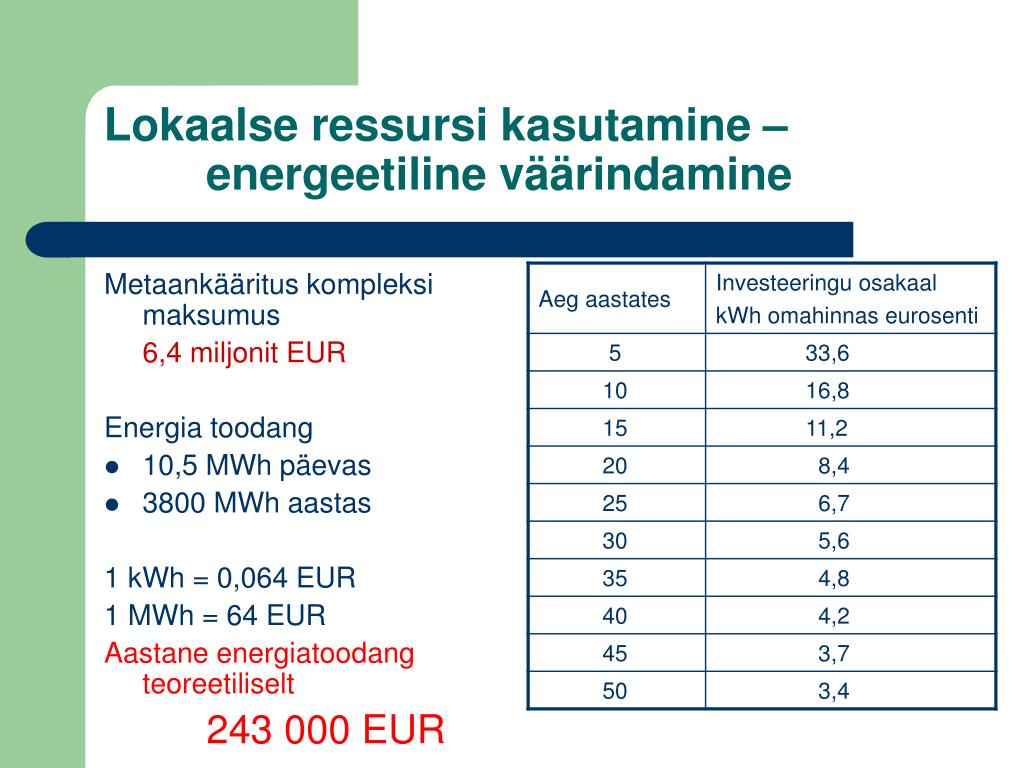

Lokaalse ressursi kasutamine – energeetiline väärindamine

Metaankääritus kompleksi maksumus

6,4 miljonit EUR

Energia toodang

  • 10,5 MWh päevas

  • 3800 MWh aastas

    1 kWh = 0,064 EUR

    1 MWh = 64 EUR

    Aastane energiatoodang teoreetiliselt

    243 000 EUR

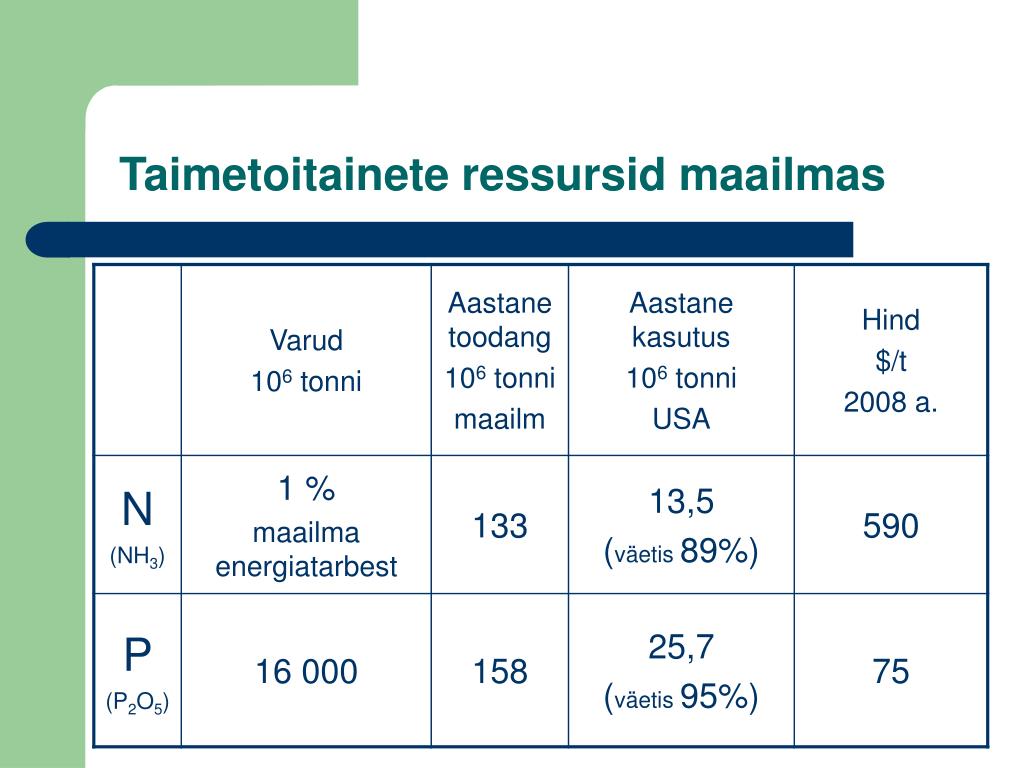

Taimetoitainete ressursid maailmas

Taimetoitainete ressursid maailmas


Ressursi ammendumine ja probleemid

Ressursi ammendumine ja probleemid

N – maagaas või elektrolüüs,

energiamahukas (1% maailma energiatarbest)

väetisena- NH3 on kergesti lenduv

- (NO3) on kergesti leostuv ja biolagundatav

P – kaevandamine,

praegu tarbitakse 1% maailma ressursist aastas,

Cd sisaldus maagis,

80% väetistest hajub keskkonda


T nane tehnoloogia reovee puhastamisel

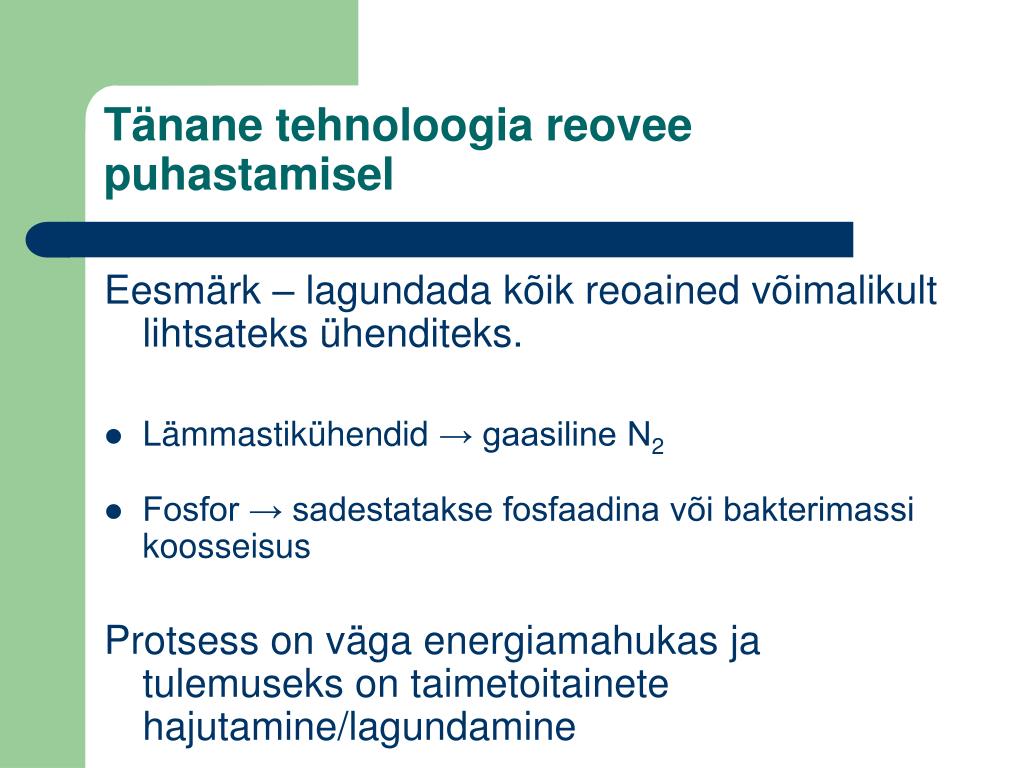

Tänane tehnoloogia reovee puhastamisel

Eesmärk – lagundada kõik reoained võimalikult lihtsateks ühenditeks.

  • Lämmastikühendid → gaasiline N2

  • Fosfor → sadestatakse fosfaadina või bakterimassi koosseisus

    Protsess on väga energiamahukas ja tulemuseks on taimetoitainete hajutamine/lagundamine


Lokaalse ressursi kasutamine taimetoitainete tootmine

Lokaalse ressursi kasutamine – taimetoitainete tootmine

Aastane sissevool 2008 aastal

P – 6,7 mg/l → 185 t (P2O5)

N – 38 mg/l → 546 t (NH3)

2008 aasta hindadega, rahalises vääringus

P → 10 200 EUR

N → 245 400 EUR

kokku 255 600 EUR


Energiakandjate energiatihedus

Energiakandjate energiatihedus

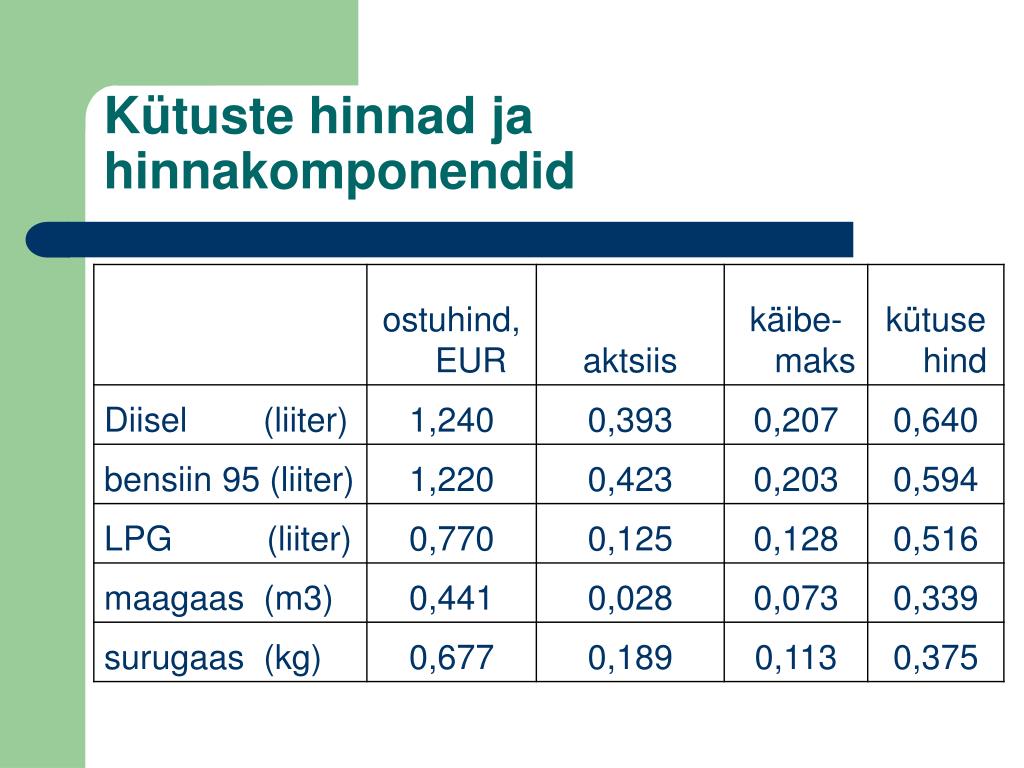

K tuste hinnad ja hinnakomponendid

Kütuste hinnad ja hinnakomponendid


K tuses oleva energiahulga maksumus

Maksumused EUR sentides

Kütuses oleva energiahulga maksumus

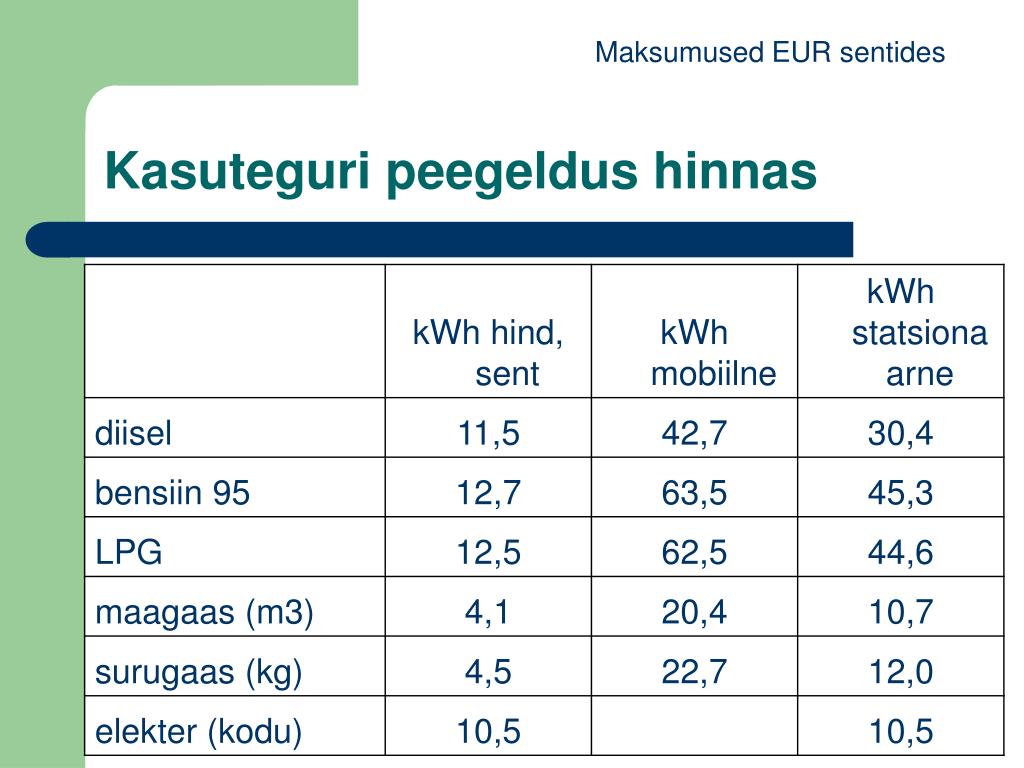

Kasuteguri peegeldus hinnas

Maksumused EUR sentides

Kasuteguri peegeldus hinnas


H briidautod elektrilised

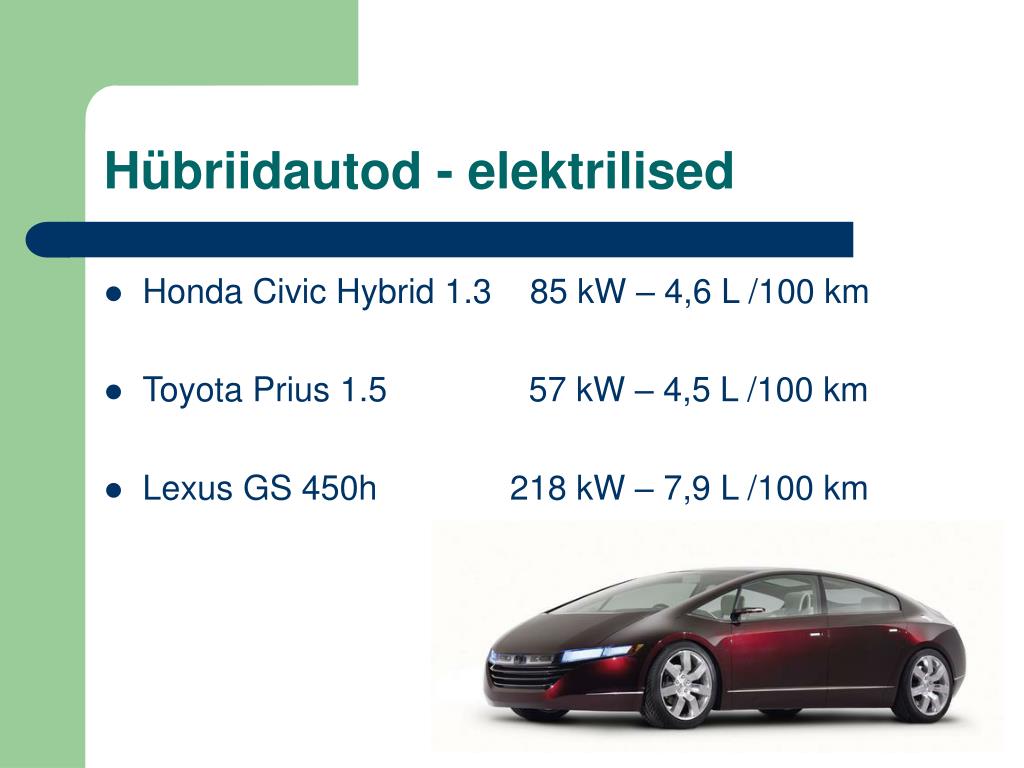

Hübriidautod - elektrilised

  • Honda Civic Hybrid 1.3 85 kW – 4,6 L /100 km

  • Toyota Prius 1.5 57 kW – 4,5 L /100 km

  • Lexus GS 450h 218 kW – 7,9 L /100 km


H briidauto h drostaatiline

Hübriidauto – hüdrostaatiline

  • 5 kohaline pereauto

  • kaal - 1000 kg

  • kandevõime - 470 kg

  • maksimaalne kiirenduse - 5 sekundit aeg 0 – 100 km/h

  • veomootorite võimsus - 500 kW

  • maksimaalkiirus - 150 km/h

  • kütusekulu - 1,8 liitrit/100 km

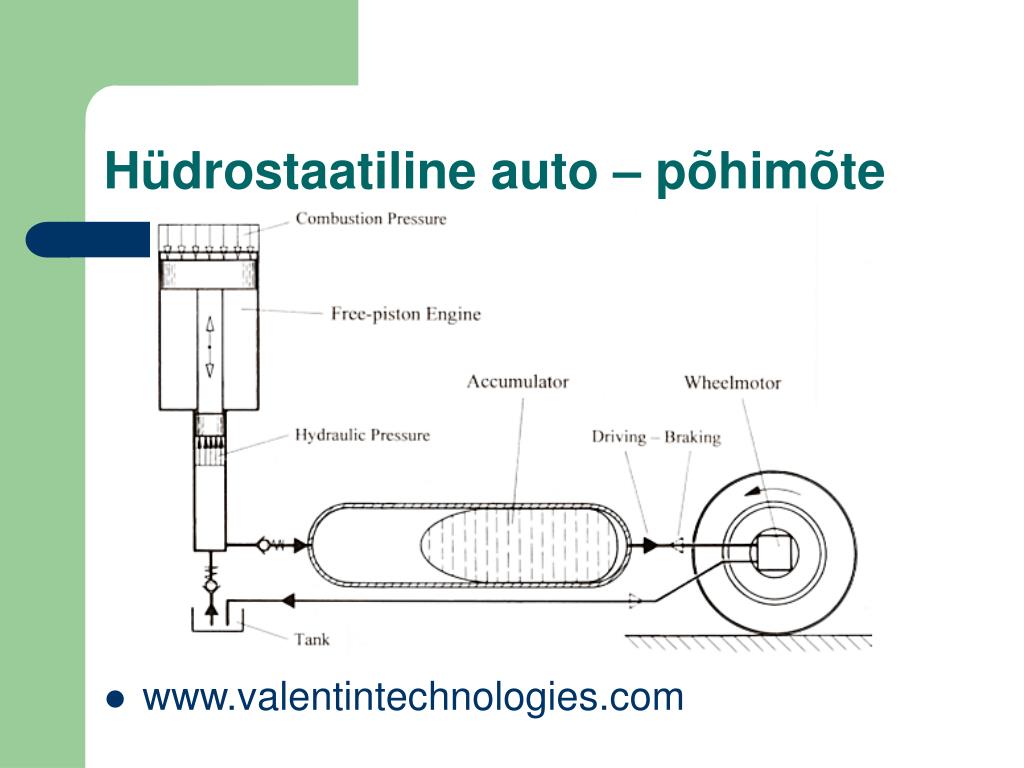

H drostaatiline auto p him te

Hüdrostaatiline auto – põhimõte

  • www.valentintechnologies.com


Mitu 3 mw tuulikut oleks vaja et toota k tust boeing 747 igap evase london new york lennu jaoks 1

Aastaks 2020 20:80

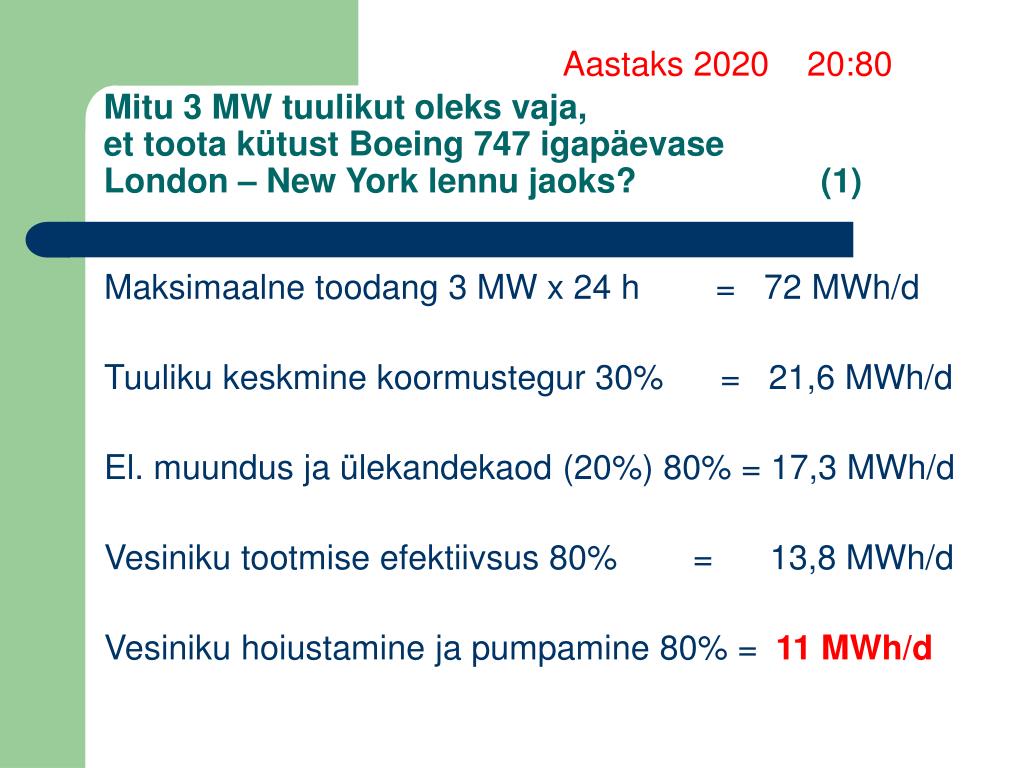

Mitu 3 MW tuulikut oleks vaja, et toota kütust Boeing 747 igapäevaseLondon – New York lennu jaoks?(1)

Maksimaalne toodang 3 MW x 24 h = 72 MWh/d

Tuuliku keskmine koormustegur 30% = 21,6 MWh/d

El. muundus ja ülekandekaod (20%) 80% = 17,3 MWh/d

Vesiniku tootmise efektiivsus 80% = 13,8 MWh/d

Vesiniku hoiustamine ja pumpamine 80% = 11 MWh/d


Mitu 3 mw tuulikut oleks vaja et toota k tust boeing 747 igap evase london new york lennu jaoks 2

Aastaks 2020 20:80

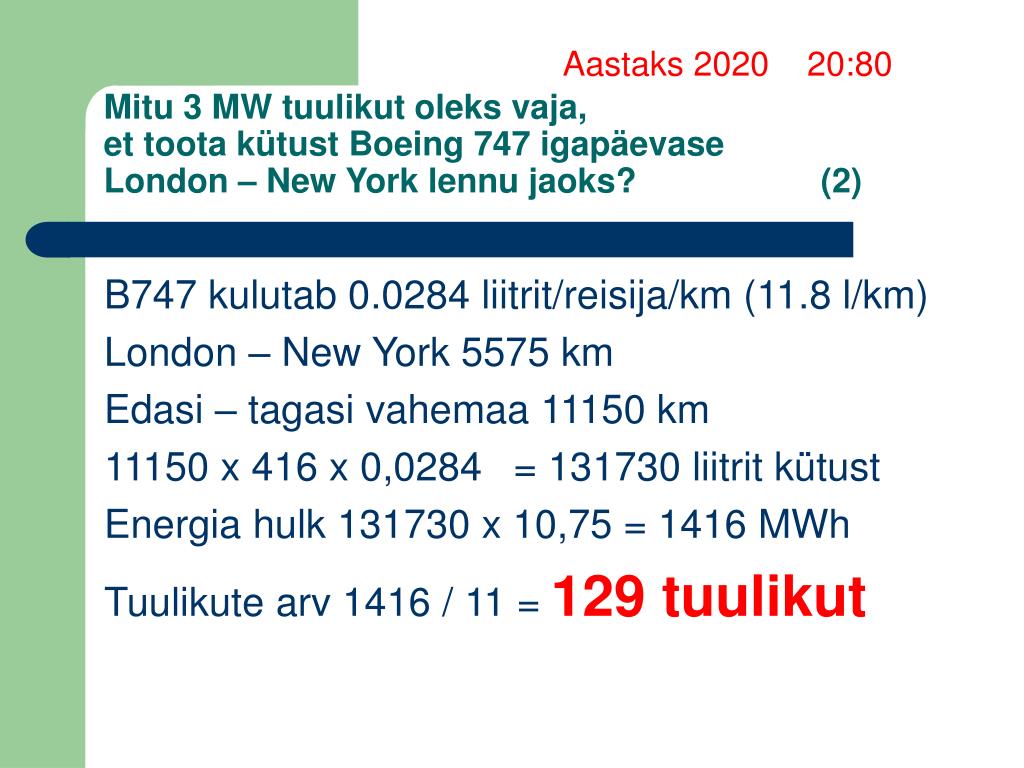

Mitu 3 MW tuulikut oleks vaja, et toota kütust Boeing 747 igapäevaseLondon – New York lennu jaoks?(2)

B747 kulutab 0.0284 liitrit/reisija/km (11.8 l/km)

London – New York 5575 km

Edasi – tagasi vahemaa 11150 km

11150 x 416 x 0,0284 = 131730 liitrit kütust

Energia hulk 131730 x 10,75 = 1416 MWh

Tuulikute arv 1416 / 11 = 129 tuulikut


T nan t helepanu eest

Tänan tähelepanu eest!

Hillar Toomiste

[email protected]
