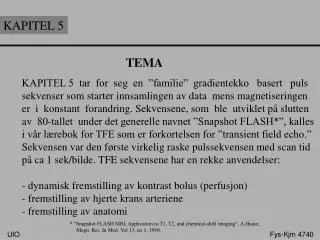

  1. KAPITEL 5 TEMA • KAPITEL 5 tar for seg en ”familie” gradientekko basert puls • sekvenser som starter innsamlingen av data mens magnetiseringen • er i konstant forandring. Sekvensene, som ble utviklet på slutten • av 80-tallet under det generelle navnet ”Snapshot FLASH*”, kalles • i vår lærebok for TFE som er forkortelsen for ”transient field echo.” • Sekvensen var den første virkelig raske pulssekvensen med scan tid • på ca 1 sek/bilde. TFE sekvensene har en rekke anvendelser: • dynamisk fremstilling av kontrast bolus (perfusjon) • fremstilling av hjerte krans arteriene • fremstilling av anatomi * ”Snapshot FLASH MRI, Application to T1, T2, and chemical-shift imaging”, A.Haase, Magn. Res. In Med. Vol 13, no 1, 1990. UIO Fys-Kjm 4740

  2. KAPITEL 5 Som de andre pulssekvensene har også denne sekvensfamilien ulike navn avhengig av firma leverandør: • Transient/turbo Field Echo (Philips) • Turbo Flash og MP-RAGE (Siemens) • Turbo GRASS (GE) UIO Fys-Kjm 4740

  3. KAPITEL 5 Sekvensens anatomi: Pre- Pulser Vente-tid (TI) Datainnsamling (Gradient ekko del) UIO Fys-Kjm 4740

  4. KAPITEL 5 Sekvensens anatomi: • Følgende prepulser er i bruk: • 180° (invertion pulse) • 90°-120° (saturation pulse) • 0° • 90-x-180y- 90x puls tog (DEFT) • Fettsuppresjons pulser T1-vekting T1-vekting T1/proton-vekting T2-vekting Pre- Pulser UIO Fys-Kjm 4740

  5. KAPITEL 5 Sekvensens anatomi: Ved bruk av en 180° inversjon puls vil det være mulig å redusere signalet fra en bestemt vevstype etter lignende metode som brukt ved STIR sekvensen. I tillegg vil det være mulig å generere både modulus og real bilder. Ved bruk av 90-x-180y- 90x prepulser for å generere T2-vekting, vil avstanden mellom pulsene avgjøre graden av T2-vektingen. Pre- Pulser UIO Fys-Kjm 4740

  6. KAPITEL 5 Sekvensens anatomi: For T1-vektede sekvenser tilpasses TI-tiden etter ønsket kontrast. For den T2-vekted sekvensen gjøres ventetiden kortest mulig. Vente-tid (TI) UIO Fys-Kjm 4740

  7. KAPITEL 5 Datainnsamlings delen består av et ”tog” av gradient ekko. Lav verdi av flip vinkel (5°-20°) velges, samt kortest mulig TR og TE. Datainnsamling (Gradient ekko del) RF Sel Fase Frekv. tid. UIO Fys-Kjm 4740

  8. KAPITEL 5 Siste software release åpner også for en B-FFE datainn- samlingsdel. Datainnsamling (Gradient ekko del) RF Sel Fase Frekv. tid. UIO Fys-Kjm 4740

  9. KAPITEL 5 Datainnsamlingen foregår enten ved at nok ekko genereres etter hverandre til å fylle hele k-space (single shot/snapshot) eller ved at et begrenset antall gradient ekko skapes og der hele sekvensen gjen- tas til k-space er fylt opp. Datainnsamling (Gradient ekko del) ”Single Shot” ”Multi Shot” UIO Fys-Kjm 4740

  10. M(z) Datainnsamling single shot Multi shot TID TID Magnetiseringen (M) etter en 180° invertion puls KAPITEL 5 TFE sekvensen er en ”non steady state” sekvens, dvs at magnetiseringen er i forandring mens datainnsamlingen foregår. Dette gir normalt opp- hav til ghosting i bildet. Ved å bruke multi shot reduseres dette arte- faktet. M(z) Magnetiseringen (M) etter en 180° invertion puls UIO Fys-Kjm 4740

  11. M(z) High-low TID Magnetiseringen (M) etter en 180° invertion puls KAPITEL 5 Vi velger ”linear” sampling dersom vi ønsker laveste fase-step midt i sekvensen . Ønsker vi at kontrasten i bildet skal skapes så tidlig som mulig velger vi ”low-high” fase profil rekkefølge (laveste fase step i begynnelsen av sekvensen) Linear UIO Fys-Kjm 4740

  12. KAPITEL 5 For å redusere graden av ghosting p.g.a non steady state situasjonen introduserte Philips bruken av variabel flip vinkel under scannet. Man starter med en lav verdi og avslutter med input verdien (eks. 20°). Metoden kalles ”flip angle sweep”. Flip- vinkel Eksitasjoner UIO Fys-Kjm 4740

  13. KAPITEL 5 UIO Fys-Kjm 4740
