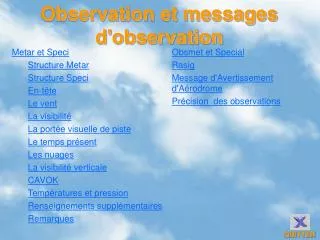

  1. Observation et messages d'observation Metar et Speci Structure Metar Structure Speci En-tête Le vent La visibilité La portée visuelle de piste Le temps présent Les nuages La visibilité verticale CAVOK Températures et pression Renseignements supplémentaires Remarques Obsmet et Special Rasig Message d'Avertissement d'Aérodrome Précision des observations QUITTER

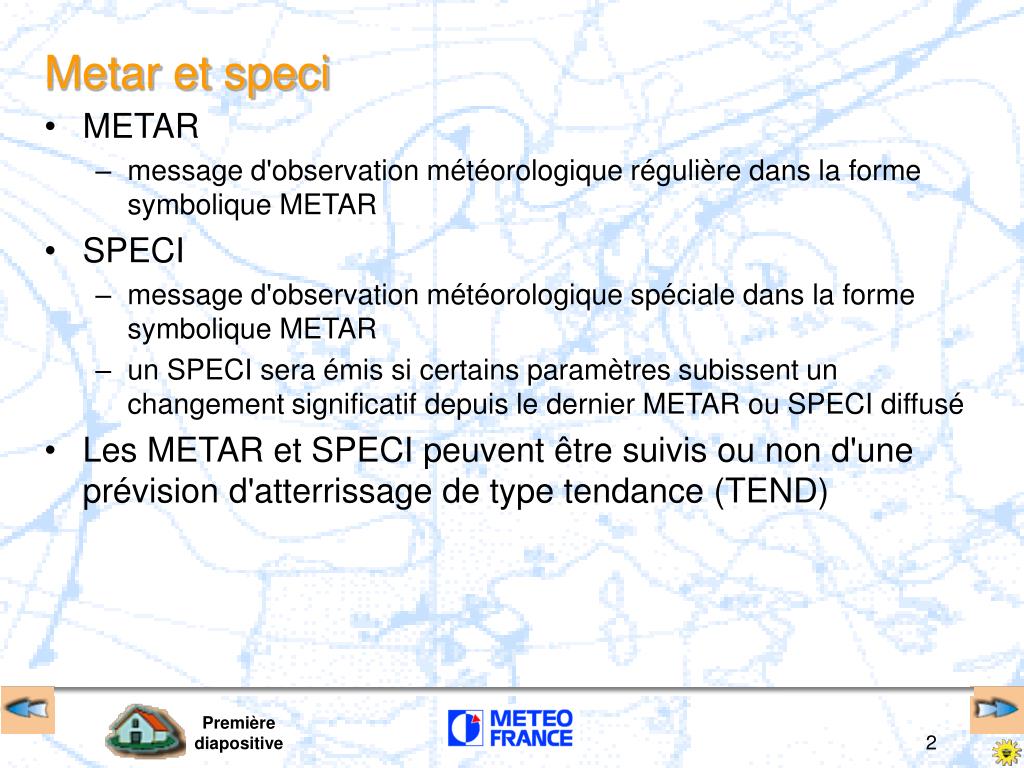

  2. Metar et speci • METAR • message d'observation météorologique régulière dans la forme symbolique METAR • SPECI • message d'observation météorologique spéciale dans la forme symbolique METAR • un SPECI sera émis si certains paramètres subissent un changement significatif depuis le dernier METAR ou SPECI diffusé • Les METAR et SPECI peuvent être suivis ou non d'une prévision d'atterrissage de type tendance (TEND)

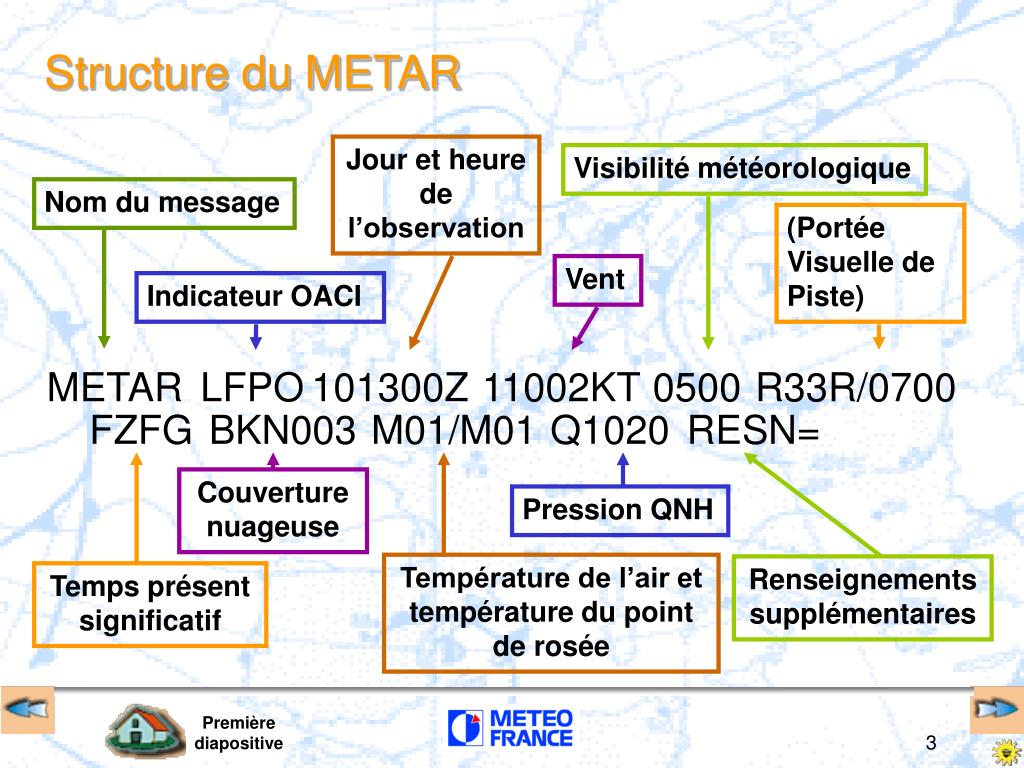

  3. Jour et heure de l’observation Visibilité météorologique Nom du message (Portée Visuelle de Piste) Vent Indicateur OACI Couverture nuageuse Pression QNH Température de l’air et température du point de rosée Renseignements supplémentaires Temps présent significatif Structure du METAR METAR LFPO 101300Z 11002KT 0500 R33R/0700 FZFG BKN003 M01/M01 Q1020 RESN=

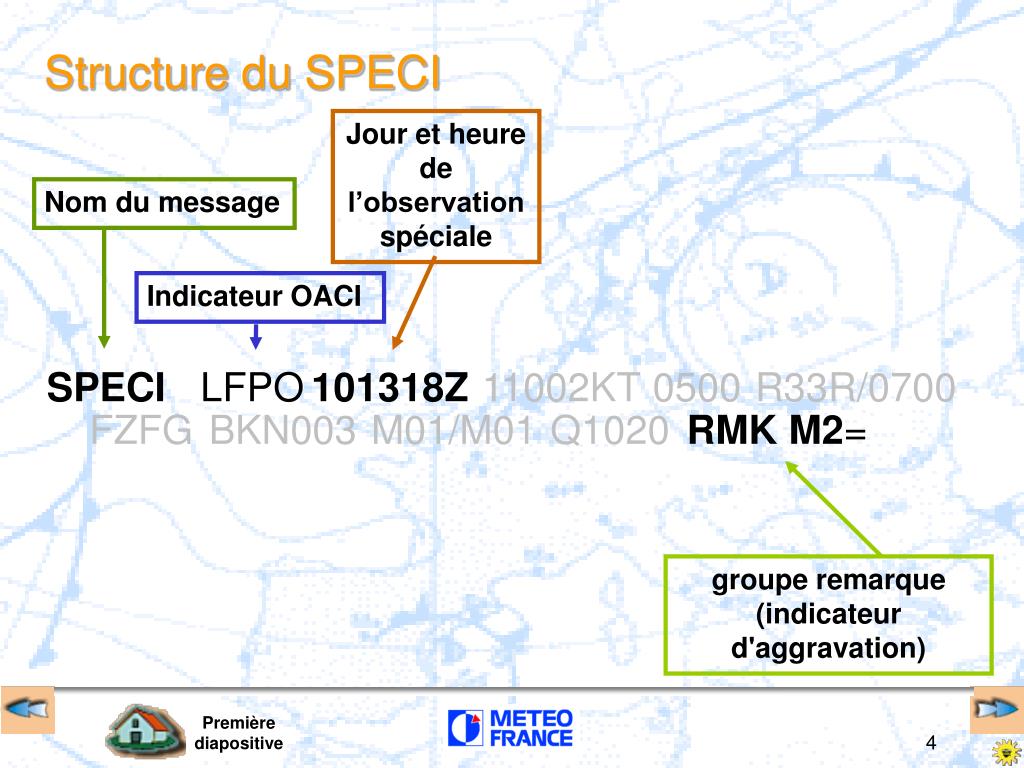

  4. Jour et heure de l’observation spéciale Nom du message Indicateur OACI 11002KT 0500 R33R/0700 FZFG BKN003 M01/M01 Q1020 groupe remarque (indicateur d'aggravation) Structure du SPECI SPECI LFPO 101318Z RMK M2=

  5. En-tête • Nom du message et indicateur d'emplacement • METAR LFPO observation régulière de Paris Orly • SPECI LFPG observation spéciale de Paris Charles de Gaule • Jour et heure de l'observation • Jour du mois, Heure et minute (Z = UTC) • 101300Z 13h00 UTC, le 10 du mois • 100915Z 09h15 UTC, le 10 du mois • (AUTO) : mot de code qui peut être inséré pour indiquer qu'il s'agit d'un message contenant des observations entièrement automatiques sans intervention humaine

  6. Le vent (1/2) • Vent moyen • direction et force moyennes sur une période de 10 mn précédant l'observation ousur la dernière période de continuité au cours de ces 10 mn • direction d'où vient le vent, en degrés par rapport au nord géographique (en rose de 36) • vitesse en KT (nœud) ou KMH (kilomètre par heure) ou MPS (mètre par seconde) • 26020KT vent météo de venant du 260°, force 20 kt • 00000KT vent "calme"

  7. Le vent (2/2) • Vent max (ou rafales sur la période de la moyenne) • il est signalé lorsque : (vent instantané max - vent moyen)  10kt. G indicateur littéral (Gusty) • 27010G25KT vent météo du 270° force 10 kt et vent max force 25 kt • Variation de la direction (sur la période de la moyenne) • VRB03KT VRB15KT vent de direction variable force 3kt (ou15 kt impossibilité de donner une direction moyenne, par exemple lorsqu'un orage passe sur l'aérodrome) • les variations de la direction sont signalées lorsque la variation totale est supérieure ou égale à 60° • V indicateur littéral de variabilité (entre 2 directions) • 36020KT 320V040 vent météo du 360° force 20 kt, la direction varie entre 320° et 040° dans le sens des aiguilles d'une montre

  8. La visibilité météorologique (1/2) • Visibilité météorologique horizontale en surface : • visibilité minimale sur le tour d'horizon, exprimée en mètres • les visibilités sont arrondies aux : • 50 m inférieurs entre 0 et 800 m (exclus) • 100 m inférieurs entre 800 et 5000 m (exclus) • 1000 m inférieurs entre 5000 et 10000 m (exclus) • 5000 VISI = 5000 m (de 5000 m inclus à 6000 m exclus) • 1800 VISI = 1800 m (de 1800 m inclus à 1900 m exclus) • 9999 VISI >= 10 km • 0000 VISI < 50 m

  9. La visibilité météorologique (2/2) • Direction de la visibilité : • elle est signalée lorsque VISI < 5 000 m et VISI MAX > 1,5 VISI • direction en rose de 8 : N, NE, E, SE, S, SW, W, NW • lorsque la VISI est observée dans plusieurs directions, c'est la direction la plus significative du point de vue opérationnel qui est retenue. • 4000N la VISI est de 4000 m dans la direction nord. La VISI MAX est > 6000 m ( > 1,5 VISI) • Visibilité maximale : • VISI MAX (visibilité maximum sur le tour d'horizon) • elle est signalée lorsque : VISI < 1500 m et VISI MAX > 5000 m • direction en rose de 8 : N, NE, E, SE, S, SW, W, NW • 1400S 6000N la VISI est de 1400 m dans la direction sud. La VISI MAX est de 6000 m dans la direction nord

  10. La portée visuelle de piste (PVP) (1/4) • Visibilité instrumentale sur la piste : RVR (Runway Visual Range) • ce groupe n'est inclus que si la station d'observation dispose des instruments permettant la mesure de la RVR. • la Portée Visuelle de Piste est représentative de la zone de toucher des roues de la piste concernée. • elle est signalée lorsque : VISI <1500 m ou une des RVR < 1500 m • il s'agit de la valeur moyenne (en mètres) au cours des 10 mn précédant l'observation (ou au cours de la dernière période de continuité). (On note une discontinuité marquée si il y a un changement brusque et prolongé de la RVR d'une durée de 2 mn au moins, correspondant à un seuil d'émission SPECI) • la valeur de la RVR est arrondie aux • 25 m inférieurs entre 50 m et 400 m • 50 m inférieurs entre 400 m et 800 m • 100 m inférieurs au-delà de 800 m

  11. La portée visuelle de piste (PVP) (2/4) • Visibilité instrumentale sur la piste : • R indicateur littéral de groupe Numéro de la piste (QFU) + si besoin : L (gauche), C (centrale), R (droite) • R18/0400 la RVR est de 400 m sur la piste 18 • R33R/0150 R33L/0300 la RVR est de 150 m sur la 33 droite et elle est de 300 m sur la 33 gauche • RVR extrêmes (sur la période de la moyenne) • valeurs de RVR correspondant aux seuils au delà desquels le transmissomètre ne peut effectuer de mesure • R14/M0050 la RVR sur la piste 14 est de moins de 50 m • R25/P1500 la RVR sur la piste 25 est de plus de 1500 m

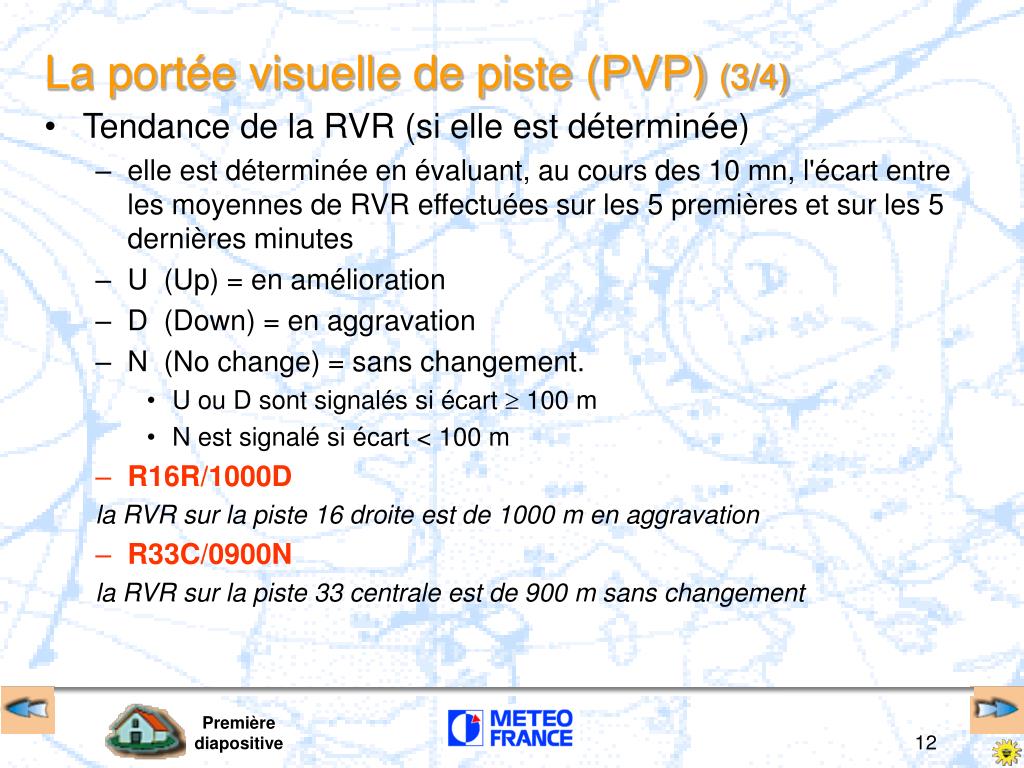

  12. La portée visuelle de piste (PVP) (3/4) • Tendance de la RVR (si elle est déterminée) • elle est déterminée en évaluant, au cours des 10 mn, l'écart entre les moyennes de RVR effectuées sur les 5 premières et sur les 5 dernières minutes • U (Up) = en amélioration • D (Down) = en aggravation • N (No change) = sans changement. • U ou D sont signalés si écart  100 m • N est signalé si écart < 100 m • R16R/1000D la RVR sur la piste 16 droite est de 1000 m en aggravation • R33C/0900N la RVR sur la piste 33 centrale est de 900 m sans changement

  13. La portée visuelle de piste (PVP) (4/4) • RVR variables : • Les RVR minimales et maximales (valeurs moyennes sur 1 mn) sont signalées lorsque : • [RVRmax (ou min) - RVRmoy(10 mn)] > 50 m ou • [RVRmax (ou min) - RVRmoy(10 mn)> 20% RVRmoy] • V indicateur littéral de variabilité • R27/0150V0300U piste 27 RVRmin = 150 m, RVRmax = 300 m et RVR en amélioration

  14. Le temps présent • Forme : intensité ou proximité suivi du descripteur et du (des) phénomène(s) météorologique(s) • chaque sous groupe temps présent est constitué (dans l'ordre) à partir de certaines des abréviations décrites dans les colonnes 1 à 5 du tableau des phénomènes du temps présent : (voir aussi tableau des combinaisons possibles) • TS VCSH orage sans précipitations et averse au voisinage de l'aérodrome • -FZRA faible pluie surfondue • BCFG bancs de brouillard • +TSRAGR orage avec fortes chutes de pluie et de grêle (pluie dominante)

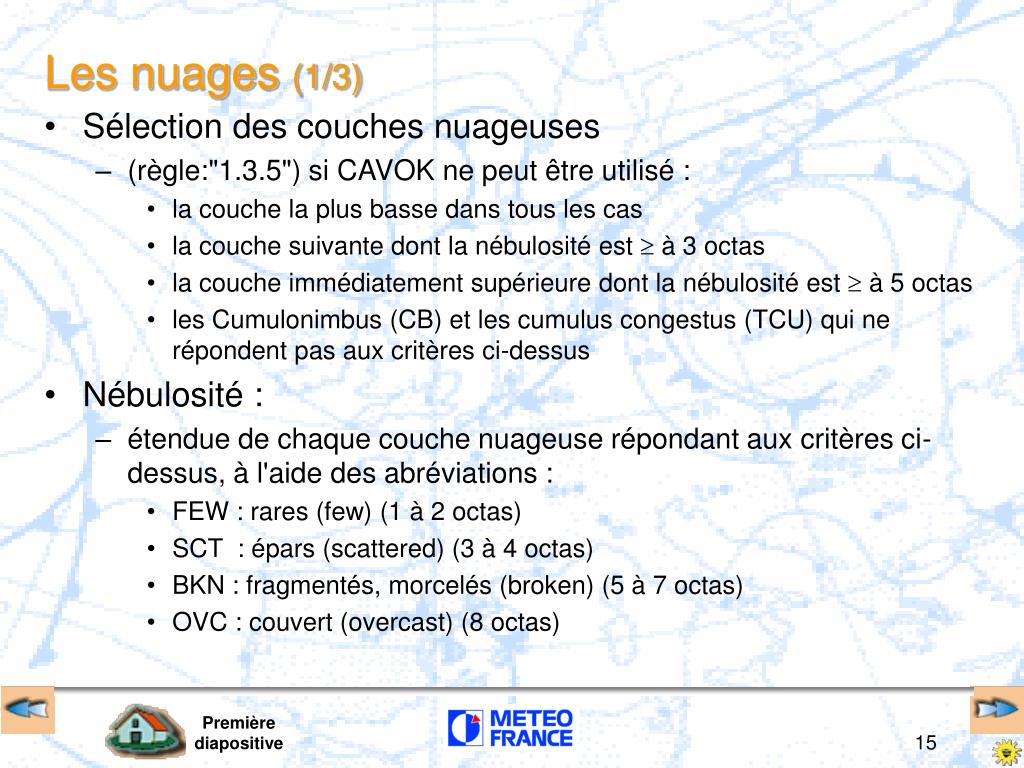

  15. Les nuages (1/3) • Sélection des couches nuageuses • (règle:"1.3.5") si CAVOK ne peut être utilisé : • la couche la plus basse dans tous les cas • la couche suivante dont la nébulosité est  à 3 octas • la couche immédiatement supérieure dont la nébulosité est  à 5 octas • les Cumulonimbus (CB) et les cumulus congestus (TCU) qui ne répondent pas aux critères ci-dessus • Nébulosité : • étendue de chaque couche nuageuse répondant aux critères ci-dessus, à l'aide des abréviations : • FEW : rares (few) (1 à 2 octas) • SCT : épars (scattered) (3 à 4 octas) • BKN : fragmentés, morcelés (broken) (5 à 7 octas) • OVC : couvert (overcast) (8 octas)

  16. Les nuages (2/3) • La hauteur de la base : • hauteur au-dessus du sol (au-dessus de l'altitude officielle de l'aérodrome) de la base de la couche nuageuse, exprimée en centaine de pieds (ft) • valeurs arrondies aux 100 ft inférieurs en-dessous de 10000 ft et aux 1000 ft inférieurs au-dessus de 10000 ft • Le genre : • il est précisé seulement s'il s'agit de Cumulonimbus CB ou de cumulus congestus TCU (towering cumulus). • CB et TCU à une même hauteur sont chiffrés CB

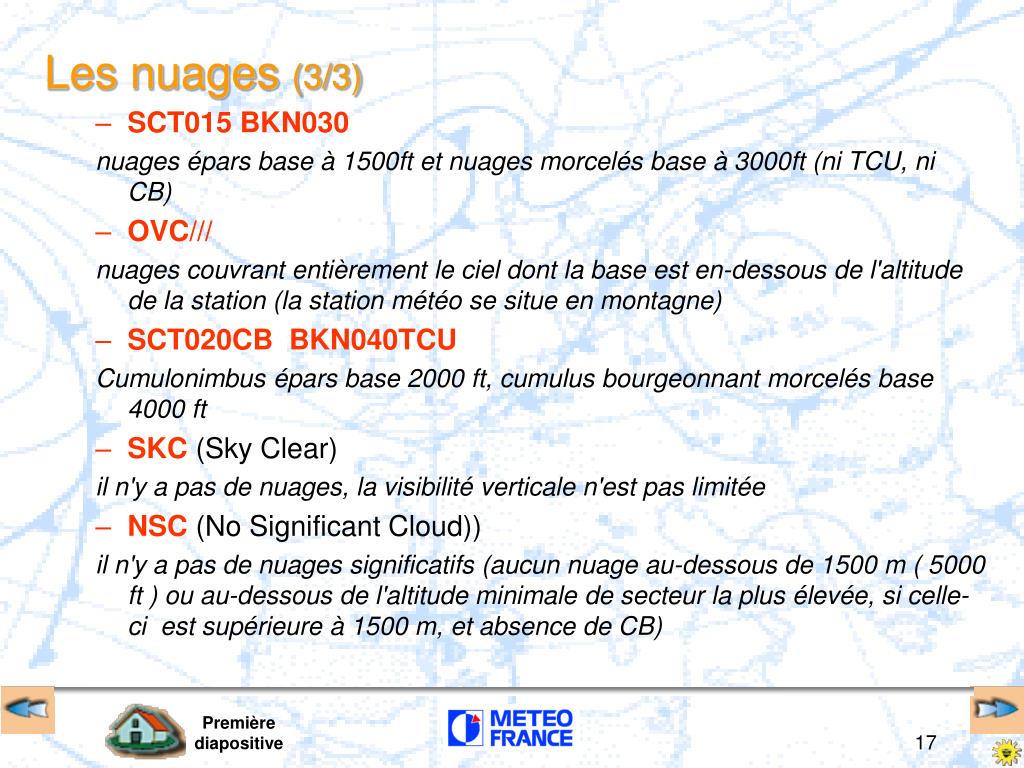

  17. Les nuages (3/3) • SCT015 BKN030 nuages épars base à 1500ft et nuages morcelés base à 3000ft (ni TCU, ni CB) • OVC/// nuages couvrant entièrement le ciel dont la base est en-dessous de l'altitude de la station (la station météo se situe en montagne) • SCT020CB BKN040TCU Cumulonimbus épars base 2000 ft, cumulus bourgeonnant morcelés base 4000 ft • SKC (Sky Clear) il n'y a pas de nuages, la visibilité verticale n'est pas limitée • NSC (No Significant Cloud)) il n'y a pas de nuages significatifs (aucun nuage au-dessous de 1500 m ( 5000 ft ) ou au-dessous de l'altitude minimale de secteur la plus élevée, si celle-ci est supérieure à 1500 m, et absence de CB)

  18. La visibilité verticale • Visibilité verticale : • elle est signalée lorsque le ciel est obscurci pour cause de FG, SN… • elle est exprimée en centaines de pieds • VV indicateur littéral du groupe visibilité verticale • en FRANCE, seul le code VV/// est utilisé (la visibilité verticale n'étant pas chiffrée) • VV002 ciel obscurci,la visibilité verticale est de 200 ft • VV/// ciel obscurci (invisible), renseignements concernant la visibilité verticale non disponible

  19. CAVOK (Ceiling And Visibility OK ) • remplace les trois groupes précédents si les conditions suivantes sont réalisées simultanément. • visibilité  10 km • NSC (pas de nuages significatifs) : aucun nuage au-dessous de 1500 m ( 5000 ft ) ou au-dessous de l'altitude minimale de secteur la plus élevée,si celle-ci est supérieure à 1500 m, et absence de CB • NSW (pas de temps présent significatif) : aucun des phénomènes décrits dans le tableau des phénomènes du temps présent • CAVOK hauteur prise en compte dans la définition de CAVOK pour certains aérodromes Français

  20. Températures et pression • Température de l'air et température du point de rosée • en degrés arrondis à la valeur la plus proche ( ,5 est arrondi au degré supérieur) • M : indicateur littéral des valeurs négatives • 02/M01 t (arrondie) = +2°C et td (arrondie) = -1°C • 00/M00 t = 0°C (entre 0 et 0,4) et td = -0°C (entre -0,5 et -0,1) • Pression QNH • QNH arrondi au hPa inférieur ou au 1/100e de pouces inférieur • Q indicateur littéral du QNH exprimé en hPa • A indicateur littéral du QNH exprimé en centièmes de pouce de mercure (1013,25 hPa = 29,92 pouces) • Q0995 ou A2985 QNH =995 hPa ou QNH = 29,85 pouces

  21. Renseignements supplémentaires (1/2) • Temps passé • phénomènes météorologiques récents (observés au cours de l'heure précédant l'observation ou depuis la dernière observation) • RE indicateur littéral de groupe (REcently) • RERA pluie au cours de l'heure précédant l'observation ou depuis la dernière observation • Cisaillement du vent de basses couches • WS ....cisaillement du vent ( Wind Shear ) le long de la trajectoire de décollage ou de la trajectoire d'approche • WS RWY15 cisaillement du vent depuis la piste 15 • WS ALL RWY cisaillement du vent toutes pistes

  22. Renseignements supplémentaires (2/2) • État de la piste • des informations relatives à l'état des pistes fournies par l'autorité aéroportuaire compétente sont incluses sous réserve d'un accord régional de navigation aérienne • 33791299 piste 33 (ou 33 gauche), glace recouvrant 51 à 100% de la piste, épaisseur 2mm, freinage incertain • 15CLRD// retour à la normale de l'état de la piste 15 • SNOCLO aérodrome fermé par suite d'enneigement

  23. Remarques • RMK • marque le début d'une section contenant des informations insérées par décision nationale et qui ne sont pas diffusées à l'échelon international • dans le SPECI : RMK suivi de l'indicateur d'aggravation M (mauvais) ou d'amélioration B (bon) et du chiffre indiquant l'élément faisant l'objet principal du message SPECI • 0 vent max, 1 vent moyen • 2 visibilité, 3 nuages, • autres, 4 précipitations, 7 tempête de poussière ou de sable, chasse-poussière ou sable ou neige, 8 orage avec ou sans précipitations, 9 grain ou trombe • RMK M2 aggravation de la VISI et/ou de la RVR

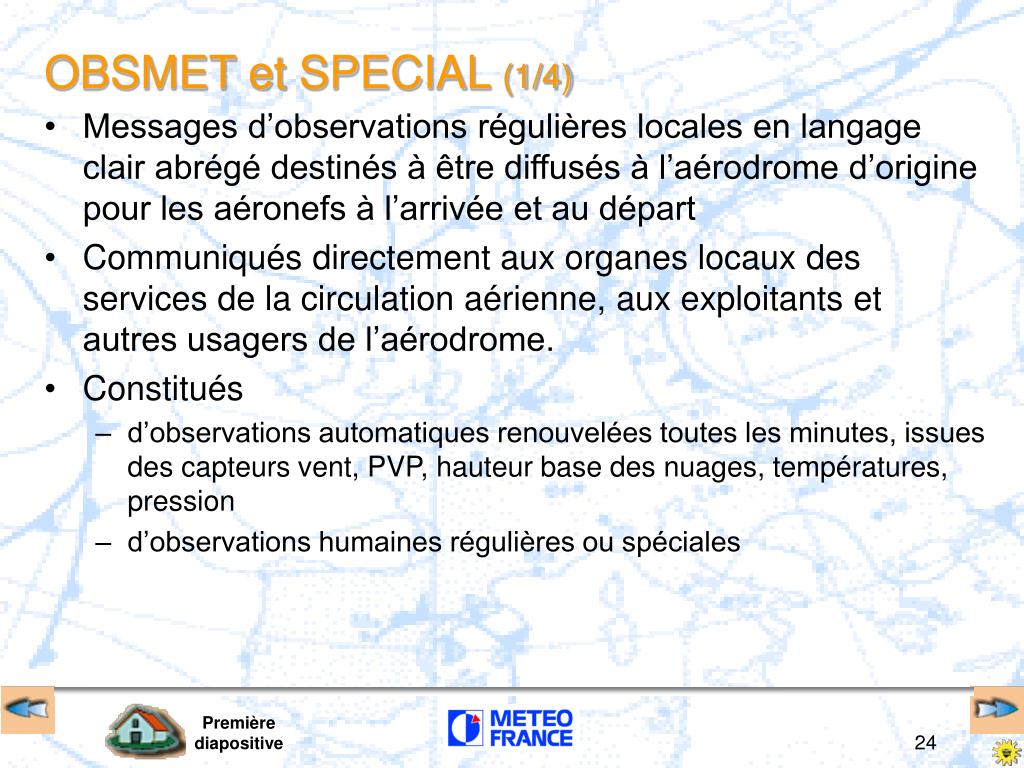

  24. OBSMET et SPECIAL (1/4) • Messages d’observations régulières locales en langage clair abrégé destinés à être diffusés à l’aérodrome d’origine pour les aéronefs à l’arrivée et au départ • Communiqués directement aux organes locaux des services de la circulation aérienne, aux exploitants et autres usagers de l’aérodrome. • Constitués • d’observations automatiques renouvelées toutes les minutes, issues des capteurs vent, PVP, hauteur base des nuages, températures, pression • d’observations humaines régulières ou spéciales

  25. VENT QFU 33 VITESSE max min 2 15 35 DIRECTION max min 090 170 250 PVP moyenne (au cours de la dernière mn) en mètres pour chaque transmissomètre. 33 1300 1400 P1500 15 1001 QNH 1005 1001 QFE et QNH en hPa (arrondis au hPa inférieur) 0400FT hauteur en pieds de la couche la plus basse pour chaque télémètre. 0500FT PVP moyenne (au cours de la dernière mn) en mètres pour chaque transmissomètre. 34 P1500 P1500 P1500 16 1002 1002 QNH 1006 QFE et QNH en hPa (arrondis au hPa inférieur) 0900FT 0900FT hauteur en pieds de la couche la plus basse pour chaque télémètre. OBSMET et SPECIAL (forme définie localement) (2/4) • L'information instrumentale renouvelée toutes les mn LFXX 12/04 08:27Z  lieu, date et heure UTC des mesures automatiques  Vent (plusieurs capteurs) moyennes (sur 2 mn) extréma au cours des 10 dernières mn si écarts  10kt (vitesse),  60° (direction) TT : 09 DP : 08  température en °C, de l'air et du point de rosée.

  26. OBSMET et SPECIAL (forme définie localement) (3/4) • Le tour d'horizon renouvelé toutes les heures ou 1/2 heure LFXX OBSMET DE 0800Z heure de l'observation du tour d'horizon VIS 1300 M  visibilité météorologique (VIS) HVYTSRA  temps présent (idem METAR) intensités des phénomènes FBL = faible, MOD = modérée, HVY = forte BKN CB 500FT OVC 900FT RAG  nébulosité, (CB et/ou TCU), hauteur de la base (type de la base des nuages: DIF = irrégulier, RAG = déchiqueté, FLUC = variant rapidement) renseignements supplémentaires message d'avertissement d'aérodrome prévisions d'atterrissage et de décollage échos radar, prévision d'aérodrome... MAA VENT FORT EN SURFACE ET ORAGE METAR LFXX 120800Z170/15G30KT 1300 TSRA BR BKN005CB OVC009 09/05 Q1002 NOSIG= PREDEC 10/11 18015G35KT T09 DP09 01012= RASIG ECHOS DANS LA DIRECTION 330° DISTANCE 10NM PROGRESSANT VERS LE 130° VITESSE 30 KT ETENDUE AUGMENTANT TAF LFXX 120500Z 120615 ……….

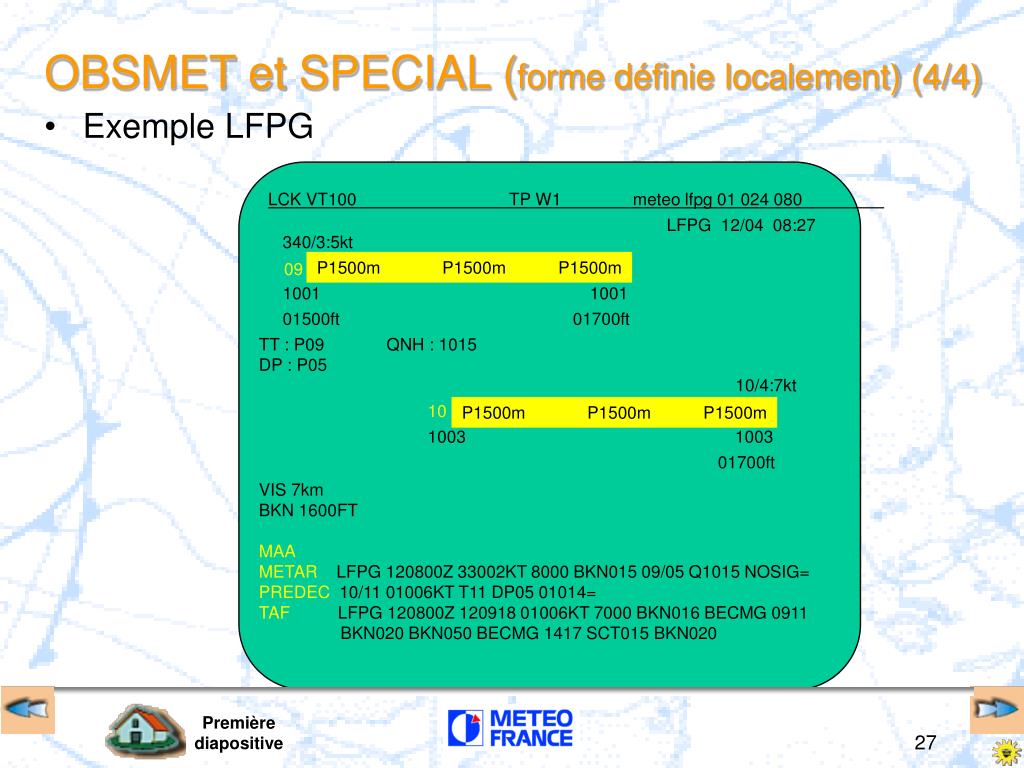

  27. LCK VT100 TP W1 meteo lfpg 01 024 080 LFPG 12/04 08:27 340/3:5kt P1500m P1500m P1500m 27 09 1001 1001 01500ft 01700ft TT : P09 QNH : 1015 DP : P05 10/4:7kt 10 28 P1500m P1500m P1500m 1003 1003 01700ft VIS 7km BKN 1600FT MAA METAR LFPG 120800Z 33002KT 8000 BKN015 09/05 Q1015 NOSIG= PREDEC 10/11 01006KT T11 DP05 01014= TAF LFPG 120800Z 120918 01006KT 7000 BKN016 BECMG 0911 BKN020 BKN050 BECMG 1417 SCT015 BKN020 OBSMET et SPECIAL (forme définie localement) (4/4) • Exemple LFPG

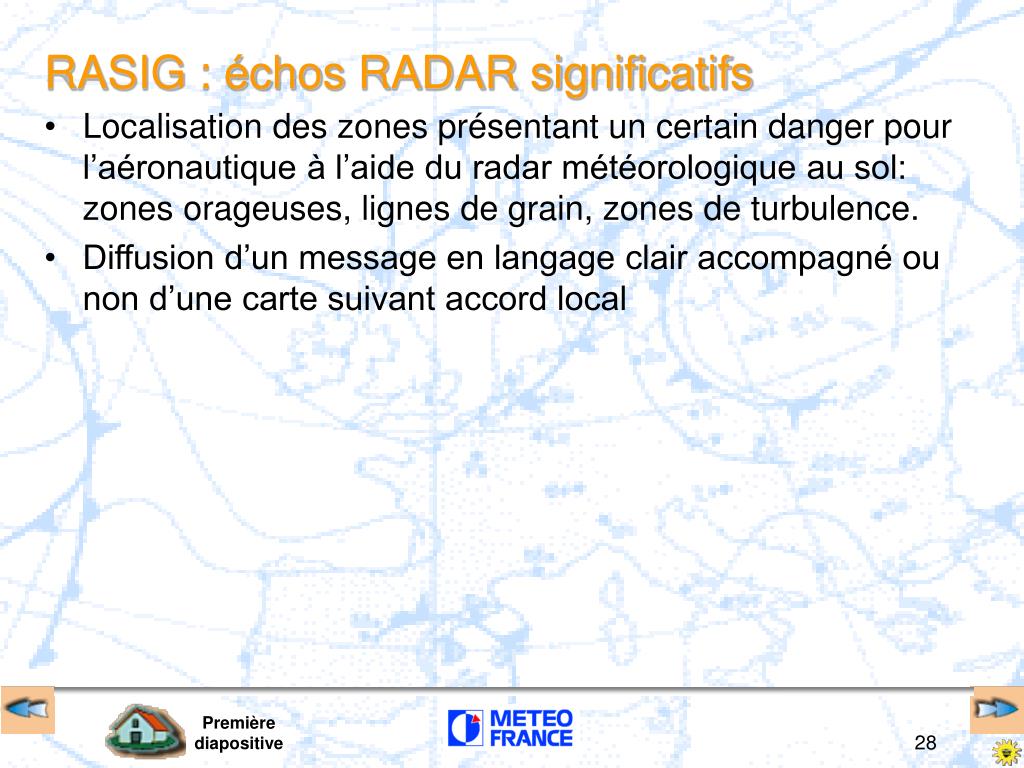

  28. RASIG : échos RADAR significatifs • Localisation des zones présentant un certain danger pour l’aéronautique à l’aide du radar météorologique au sol: zones orageuses, lignes de grain, zones de turbulence. • Diffusion d’un message en langage clair accompagné ou non d’une carte suivant accord local

  29. MAA : Message d’Avertissement d’Aérodrome • Renseignements concis en langage clair sur les conditions météorologiques pouvant nuire : • aux aéronefs au sol en stationnement • aux installations et services d’aérodrome. • Portent sur l’occurrence ou l’occurrence prévue d’un ou plusieurs des phénomènes suivant : • tempête tropicale tourbillonnaire • orage, grêle, neige • glace au sol, forte inversion de température • précipitation se congelant • gelée, gelée blanche ou givre blanc • tempête de sable ou de poussière, vent de sable ou de poussière • vent fort en surface et rafales, grains

  30. Eléments à observer Précision souhaitable Précision réalisable Précision des mesures et des observations pour les besoins opérationnels (1/2) Direction du vent Vitesse du vent Variations par rapport au vent moyen Visibilité  10° jusqu'à 10 kt :  1 kt au-delà de 10 kt :  10%  2 kt pour les composantes longitudinale et transversale jusqu'à 600 m :  50 m entre 600 et 1500 m : 10% au-delà de 1500 m : 20%  5° jusqu'à 20 kt :  1 kt au-delà de 20 kt :  5% voir ci-dessus jusqu'à 500 m :  50 m entre 500 et 2500 m : 10% au-delà de 2000 m : 20%

  31. Eléments à observer Précision souhaitable Précision réalisable Précision des mesures et des observations pour les besoins opérationnels (2/2) Portée visuelle de piste Nébulosité Hauteurs des nuages Températures Pression jusqu'à 400 m :  10 m entre 400 et 800 m :  25 m au-delà de 800 m : 10%  1 octas jusqu'à 330 ft :  33 ft au-delà de 330 ft : 10%  1°C  0,5 hPa jusqu'à 150 m :  25 m entre 150 et 500 m :  50 m au-delà de 500 m : 10%  1 octas (sauf de nuit) jusqu'à 3300 ft :  33 ft au-delà de 3300 ft jusqu'à 10000 ft : 100 ft  0,2°C  0,3 hPa

  32. Observation et messages d'observation FIN Première diapositive
