Presentation Transcript


Mesin listrik 2

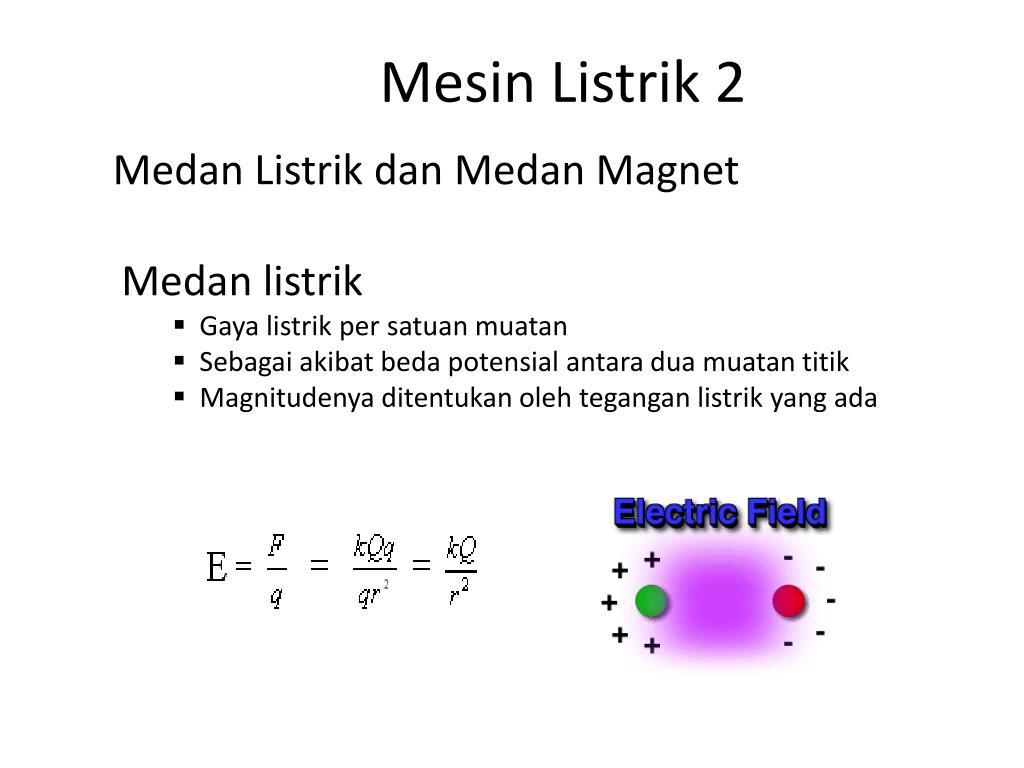

MesinListrik 2

Medan Listrikdan Medan Magnet

Medan listrik

  • Gaya listrik per satuanmuatan

  • Sebagaiakibatbedapotensialantaraduamuatantitik

  • Magnitudenyaditentukanolehteganganlistrik yang ada


Mesin listrik 2

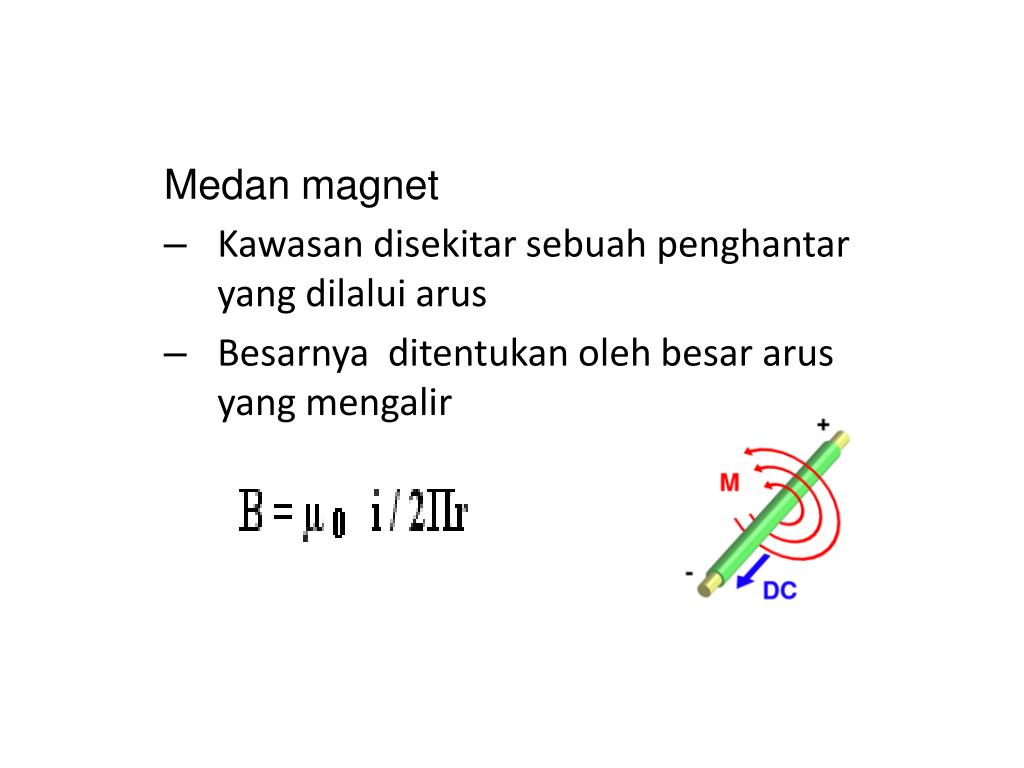

Medan magnet

Kawasandisekitarsebuahpenghantar yang dilaluiarus

Besarnyaditentukanolehbesararus yang mengalir


Mesin listrik 2

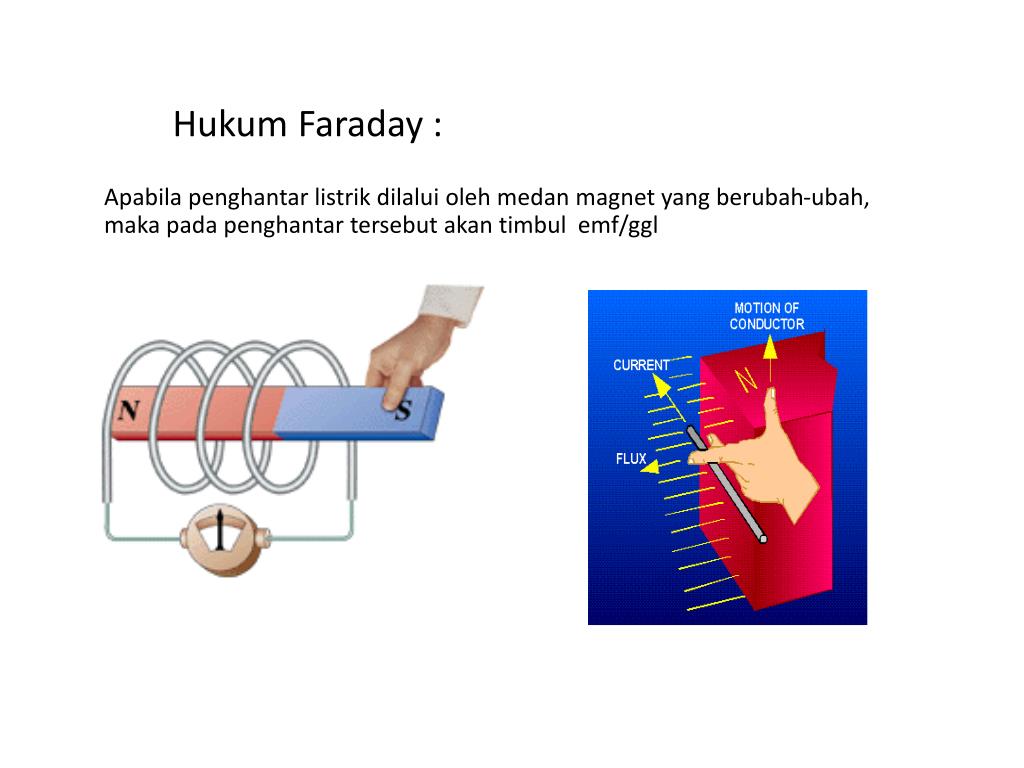

Hukum Faraday :

Apabila penghantar listrik dilalui oleh medan magnet yang berubah-ubah, maka pada penghantar tersebut akan timbul emf/ggl


Mesin listrik 2

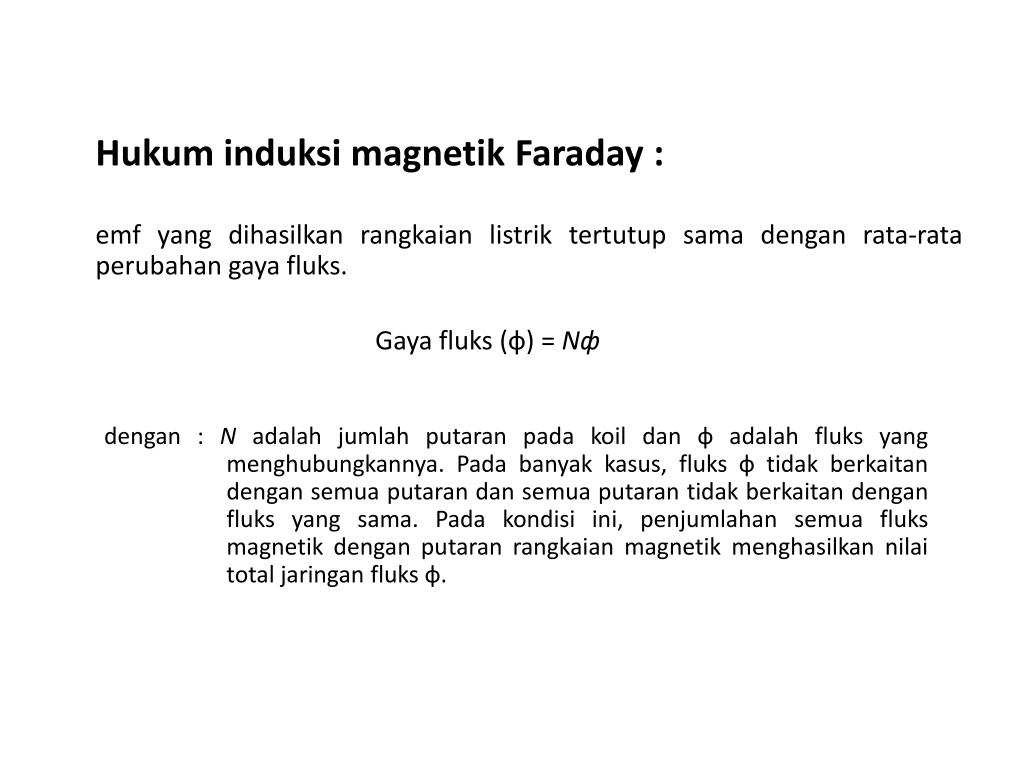

Hukum induksi magnetik Faraday :

emf yang dihasilkan rangkaian listrik tertutup sama dengan rata-rata perubahan gaya fluks.

Gaya fluks (ф) = Nф

dengan : N adalah jumlah putaran pada koil dan ф adalah fluks yang menghubungkannya. Pada banyak kasus, fluks ф tidak berkaitan dengan semua putaran dan semua putaran tidak berkaitan dengan fluks yang sama. Pada kondisi ini, penjumlahan semua fluks magnetik dengan putaran rangkaian magnetik menghasilkan nilai total jaringan fluks ф.


Mesin listrik 2

Total flukssebesar :

dengan Nk adalah jumlah putaran yang terhubung dengan fluks фk.

Apabila terdapat perubahan nilai fluks pada koil, muncul emf yang dihasilkan di dalamnya dengan nilai sebesar:


Mesin listrik 2

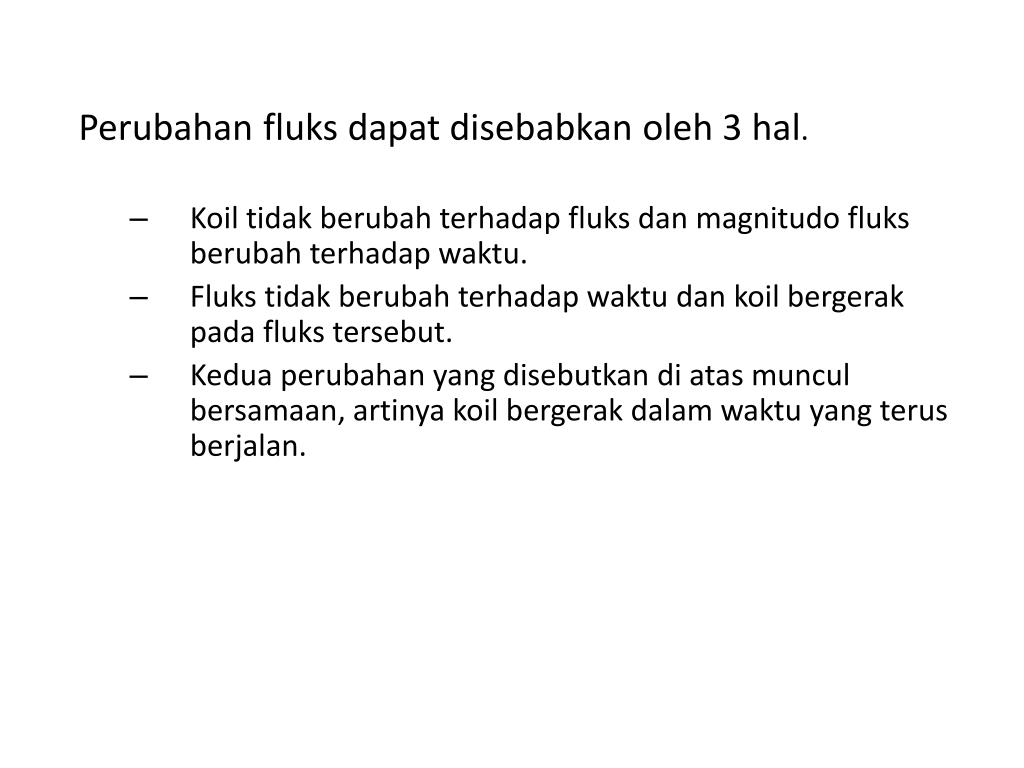

Perubahan fluks dapat disebabkan oleh 3 hal.

  • Koil tidak berubah terhadap fluks dan magnitudo fluks berubah terhadap waktu.

  • Fluks tidak berubah terhadap waktu dan koil bergerak pada fluks tersebut.

  • Kedua perubahan yang disebutkan di atas muncul bersamaan, artinya koil bergerak dalam waktu yang terus berjalan.


Mesin listrik 2

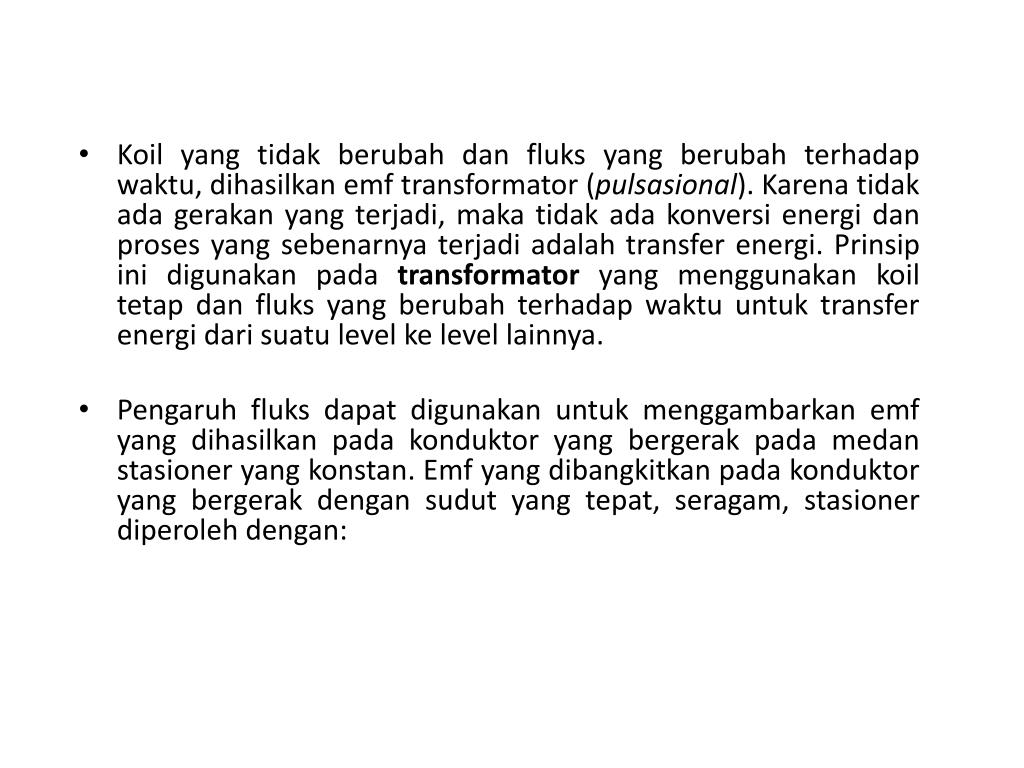

  • Koil yang tidak berubah dan fluks yang berubah terhadap waktu, dihasilkan emf transformator (pulsasional). Karena tidak ada gerakan yang terjadi, maka tidak ada konversi energi dan proses yang sebenarnya terjadi adalah transfer energi. Prinsip ini digunakan pada transformator yang menggunakan koil tetap dan fluks yang berubah terhadap waktu untuk transfer energi dari suatu level ke level lainnya.

  • Pengaruh fluks dapat digunakan untuk menggambarkan emf yang dihasilkan pada konduktor yang bergerak pada medan stasioner yang konstan. Emf yang dibangkitkan pada konduktor yang bergerak dengan sudut yang tepat, seragam, stasioner diperoleh dengan:


Mesin listrik 2

e = – Blv

dengan : B = kerapatan fluks, (Wb/m2 )

l = panjang konduktor (m)

v = kecepatan (m/s)

Emf yang dibangkitkan disebut dengan emf gerak karena dihasilkan dari pergerakan konduktor. Karena gerakan ikut berperan dalam membangkitkan emf ini, proses ini melibatkan konversi energi elektromagnetik. Prinsip ini dimanfaatkan pada mesin putar seperti mesin DC dan mesin sinkron.


Mesin listrik 2

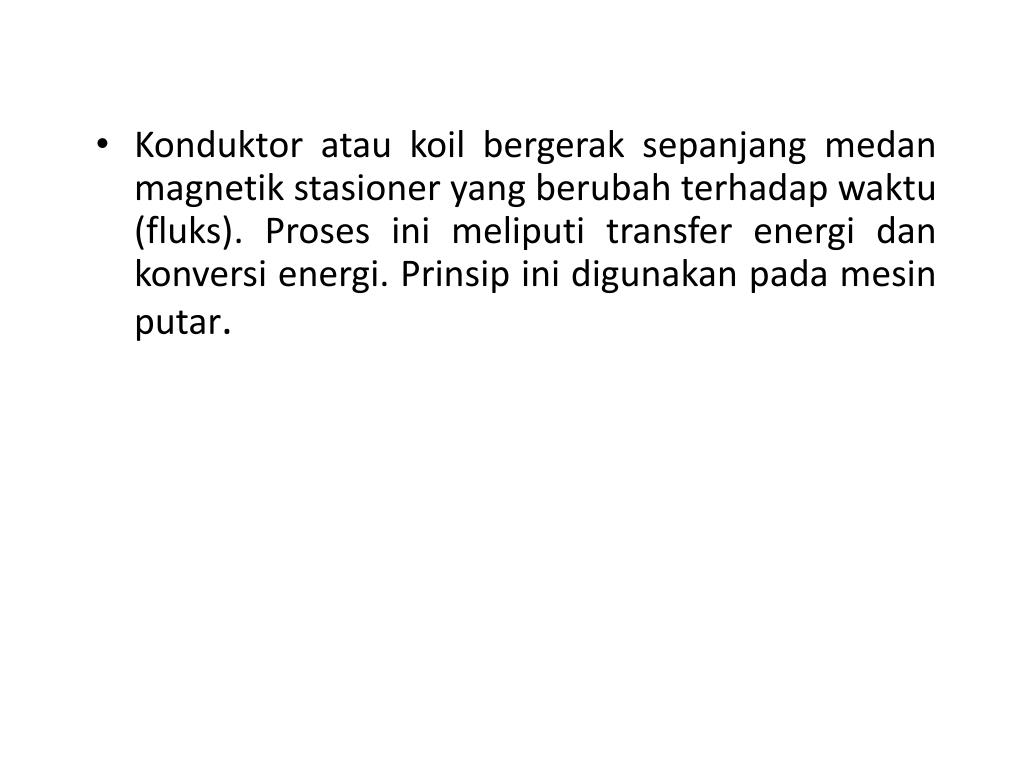

  • Konduktor atau koil bergerak sepanjang medan magnetik stasioner yang berubah terhadap waktu (fluks). Proses ini meliputi transfer energi dan konversi energi. Prinsip ini digunakan pada mesin putar.


Mesin listrik 2

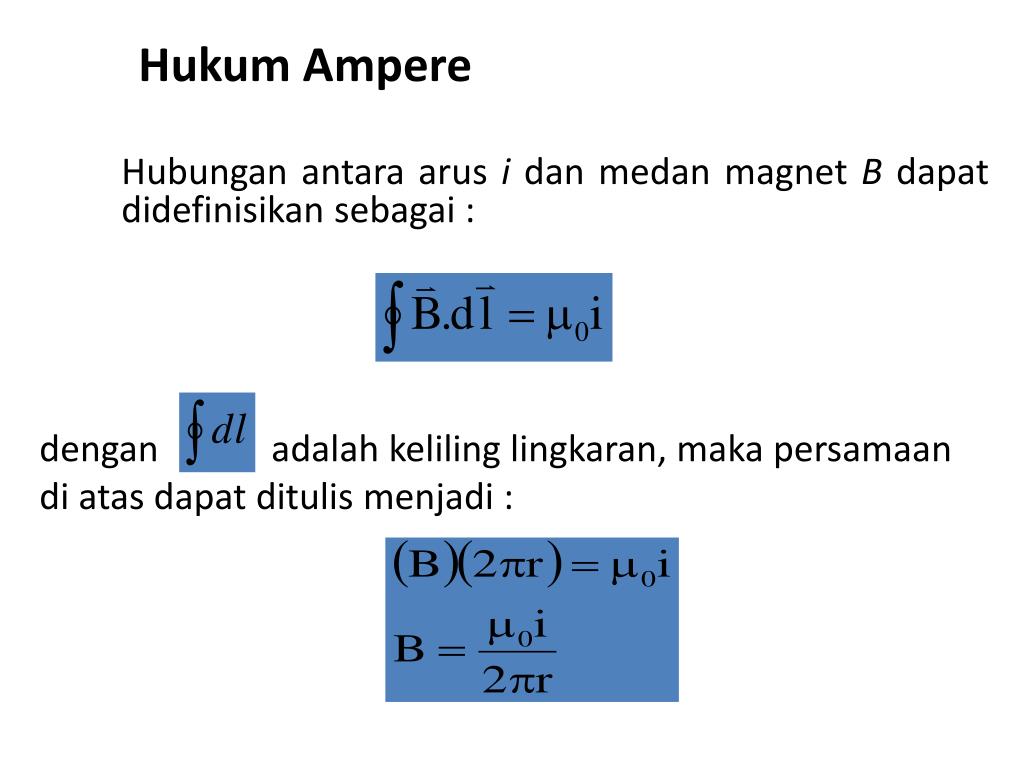

Hukum Ampere

Hubunganantaraarusidanmedan magnet Bdapatdidefinisikansebagai :

denganadalahkelilinglingkaran, makapersamaan

diatasdapatditulismenjadi :


Mesin listrik 2

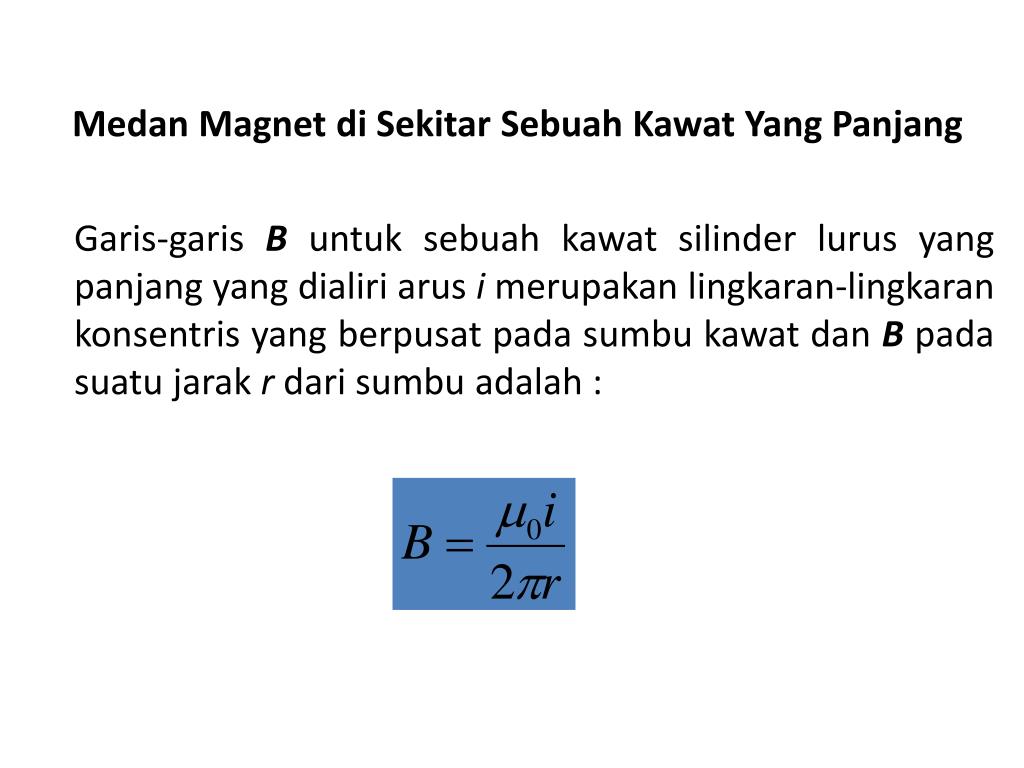

Medan Magnet diSekitarSebuahKawat Yang Panjang

Garis-garisBuntuksebuahkawatsilinderlurus yang panjang yang dialiriarusimerupakanlingkaran-lingkarankonsentris yang berpusatpadasumbukawatdanBpadasuatujarakrdarisumbuadalah :


Gaya f per satuan panjang l pada konduktor yang dialiri arus i 2 adalah

DuaPenghantar Yang Sejajar

Gaya F per satuanpanjanglpadakonduktor yang dialiriarusi2adalah :


Mesin listrik 2

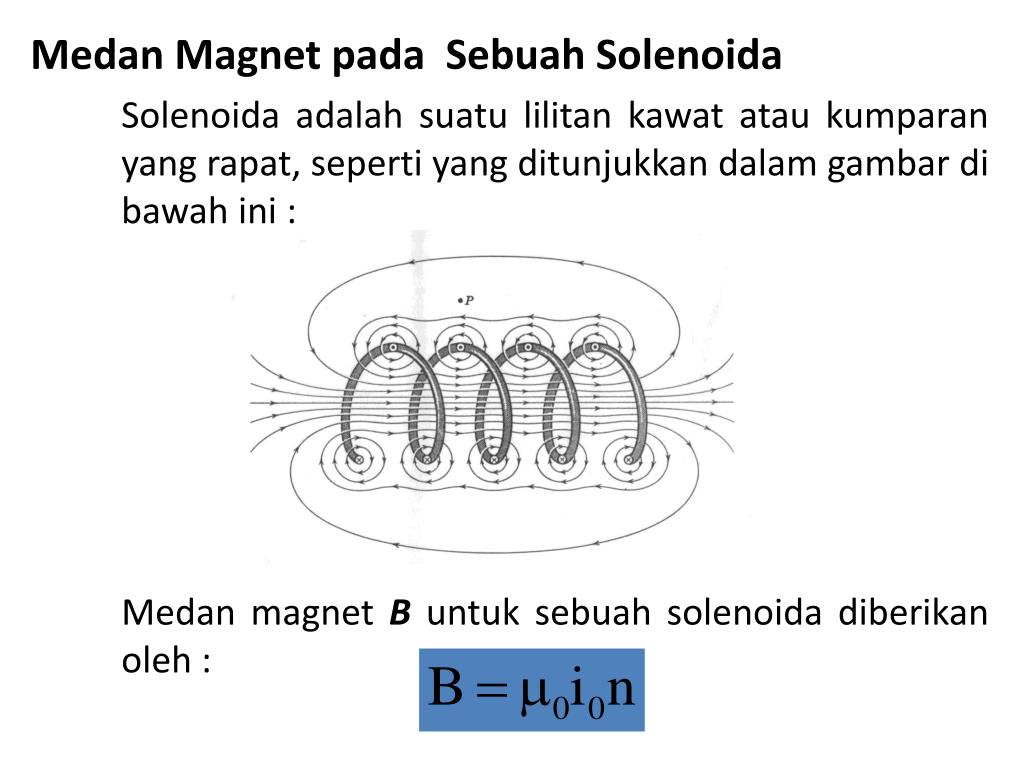

Medan Magnet padaSebuahSolenoida

Solenoidaadalahsuatulilitankawatataukumparan yang rapat, seperti yang ditunjukkandalamgambardibawahini :

Medan magnet B untuksebuahsolenoidadiberikanoleh :


Dapat juga didefinisikan fluks b untuk medan magnet b sebagai

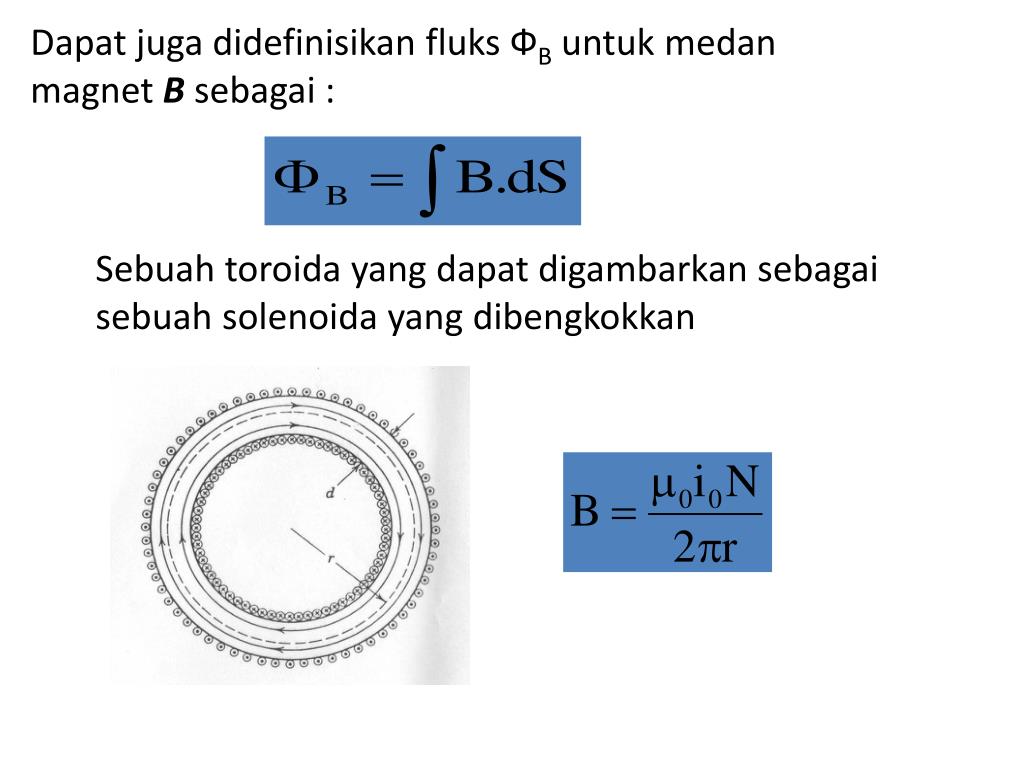

Sebuahtoroida yang dapatdigambarkansebagaisebuahsolenoida yang dibengkokkan

DapatjugadidefinisikanfluksФBuntukmedan

magnet B sebagai :


Menurut hukum biot savart maka besarnya d b adalah diberikan oleh

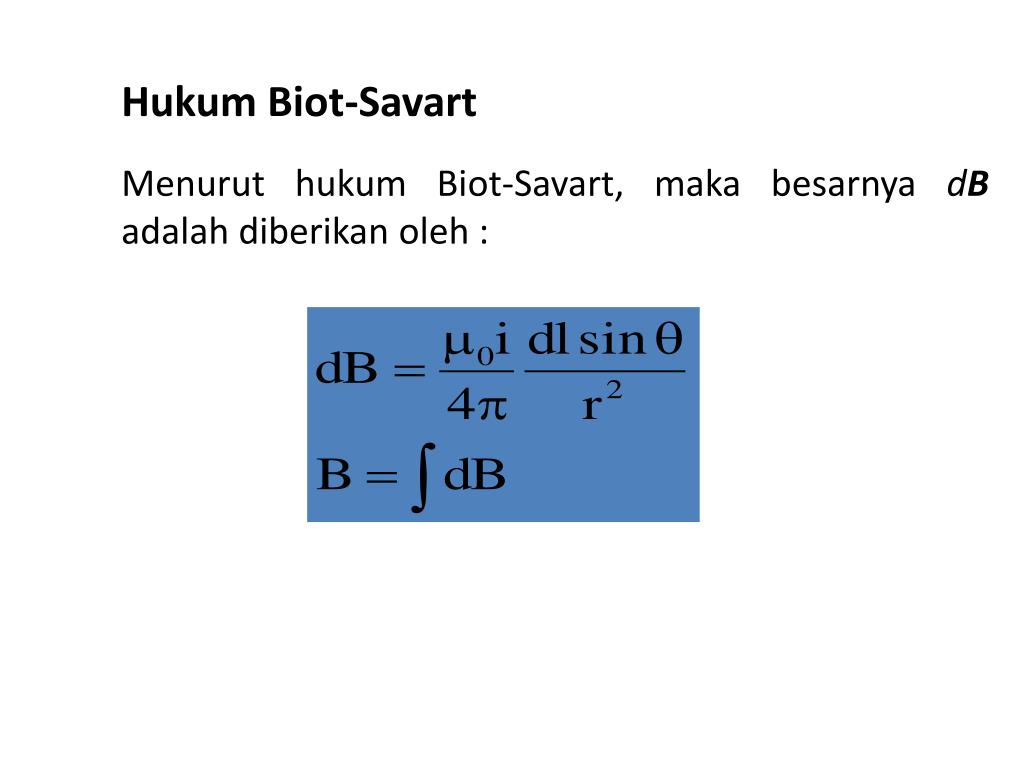

HukumBiot-Savart

MenuruthukumBiot-Savart, makabesarnyadBadalahdiberikanoleh :


Mesin listrik 2

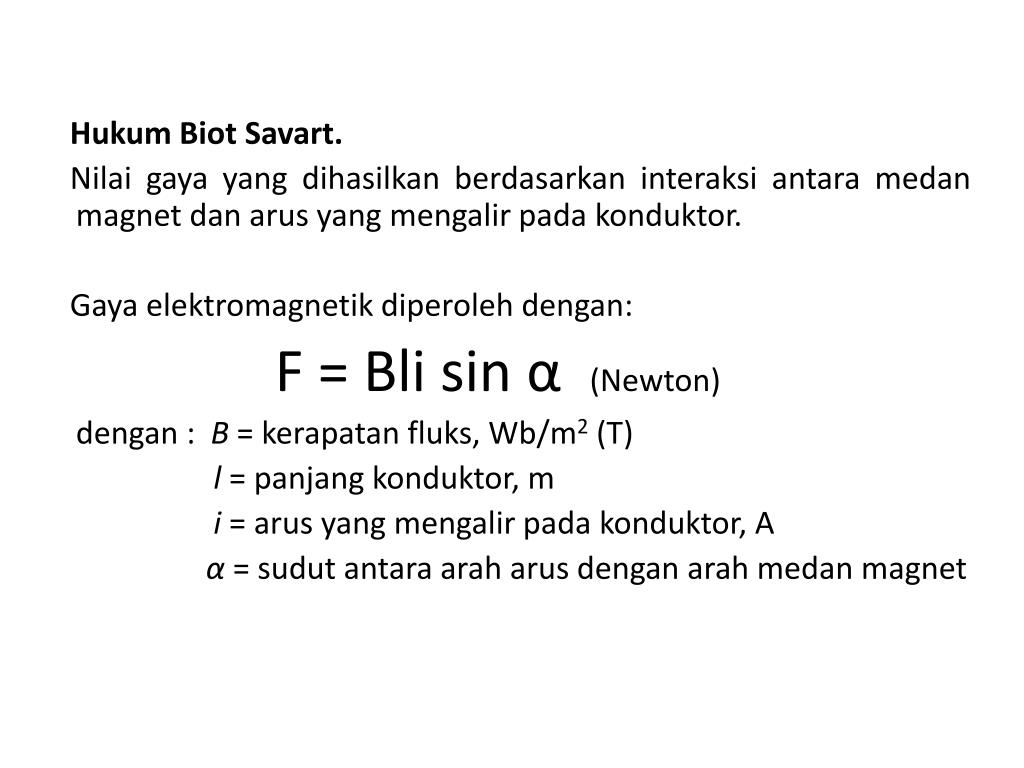

Hukum Biot Savart.

Nilai gaya yang dihasilkan berdasarkan interaksi antara medan magnet dan arus yang mengalir pada konduktor.

Gaya elektromagnetik diperoleh dengan:

F= Bli sin α (Newton)

dengan : B = kerapatan fluks, Wb/m2 (T)

l= panjang konduktor, m

i = arus yang mengalir pada konduktor, A

α = sudut antara arah arus dengan arah medan magnet


Mesin listrik 2

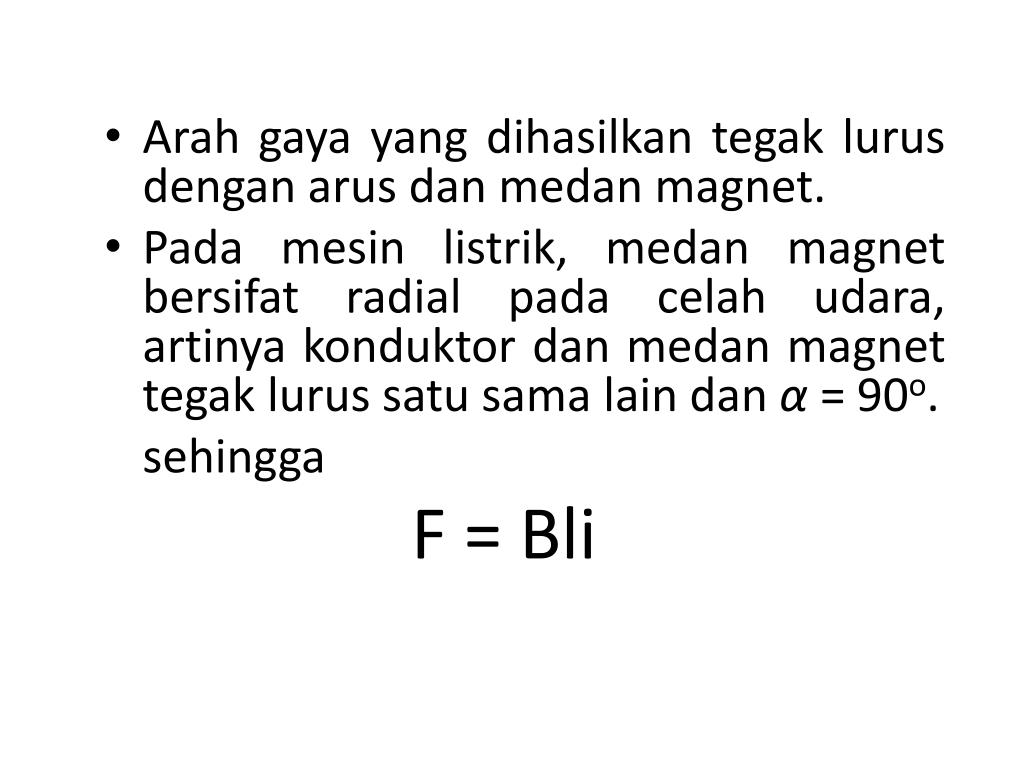

  • Arah gaya yang dihasilkan tegak lurus dengan arus dan medan magnet.

  • Pada mesin listrik, medan magnet bersifat radial pada celah udara, artinya konduktor dan medan magnet tegak lurus satu sama lain dan α = 90o.

    sehingga

    F = Bli


Mesin listrik 2

Referensi :

  • Cachran, P.L., 1989, Polyphase Induction Motors, marcel Dekker, Inc, New York

  • Fitzgerald, A.E., 1992, Mesin-mesin Listrik, Erlangga, Jakarta

  • stigant, s.A., 1976, The J & P Transformer Book, 10th Edition, Newnes-Butterworths, London

  • Tarboux, 1949, Alternating Current Machinery, first edition , The haddon Craftsmen, Inc, pennsylvania
