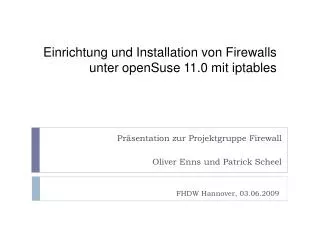

  1. Einrichtung und Installation von Firewalls unter openSuse 11.0 mit iptables Präsentation zur Projektgruppe Firewall Oliver Enns und Patrick Scheel FHDW Hannover, 03.06.2009

  2. Präsentationsübersicht • Projektziel • Entwurf Netzwerkarchitektur • Projektumgebung • Konfiguration der VM • Installation openSuse 11.0 • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick

  3. Projektziel • Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Projektziel • Festlegung der IP-Adressierung/Ports für die Server/Dienste in der DMZ • Installation und Einrichtung von zwei Firewall-Systemen: Firewall „Innen“ und Firewall „Außen“ • Routingregeln einrichten • Entwurf eines Regelkonzeptes für die Firewallsysteme • Installation der Firewallregeln • Entwicklung von Skripten zum Starten und Stoppen der Firewalls • Realisierung eines Konzepts zum Schutz des Clientnetzwerks der Klasse 1a (192.168.10.0/24)

  4. Projektziel • Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Projektziel Unterschiede Gemeinsamkeiten

  5. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Entwurf Netzwerkarchitektur • Einsatzort: Schulnetzwerke • Zwei Firewalls: „Außen“ und „Innen“ • Trennung von Internet und DMZ und DMZ von Clientnetzwerk • DMZ: Class A Netzwerk mit 10.0.0.0/24 - Netzwerk • Client-Netzwerk: Class C Netz mit 192.168.10.0/24 -Netz für eine Klasse

  6. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Entwurf Netzwerkarchitektur • IP-Adressierung der Server/Dienste:

  7. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Projektumgebung • Firewalls werden auf virtuellen Maschinen installiert • Als virtuelle Plattform wird VMware Server Version 1.0.8 eingesetzt • Basisbetriebssystem ist openSuse 11.0 32-Bit Version, Linuxkernel 2.6 • Grundlage der Firewall bildet netfilter/iptables Version 1.4.0

  8. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Konfiguration der VM • Eine virtuelle Maschine für jede Firewall • Jedes System erhält zwei Netzwerkkarten

  9. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Installation openSuse 11.0 • openSuse 11.0 32-Bit Version, aktuell und gepatcht • Standardinstallation mit grafischer Oberfläche (KDE) • Installation zusätzlicher Pakete für Netzwerkanalyse (iptraf) • Deaktivierung der Pakete für SuseFirewall2 • Einrichtung der Netzwerkeinstellungen und Routingtabellen mit Suse YAST

  10. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Regelkonzept

  11. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick iptables • iptables seit der Kernelversion 2.4 im Kernel integriert • iptables ist eine Erweiterung von ipfwadm (Kernel 2.0) und ipchains (Kernel 2.2) mit der Stateful Packet Inspection Funktionalität • Grundkonzept besteht aus Tabellen, Ketten (Chains) und Regeln • Eine Tabelle beinhaltet Ketten • Eine Kette beinhaltet Regeln Tabelle 1 Kette 1 Regel 2 Regel 3 Regel 1 Kette 2 Regel 1 Kette n Regel 1 Regel 2

  12. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick iptables • Verwaltung der Regeln und Ketten in den Basistabellen: • filter, mangle, nat • Fünf Basischains, deren Funktionen vordefiniert sind: • INPUT • OUTPUT • FORWARD • PREROUTING • POSTROUTING • Jedes ankommende und ausgehende Datenpaket wird in den Tabellen und deren Ketten ausgewertet

  13. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick iptables

  14. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick iptables • Die Auswertung erfolgt in den Regeln der jeweiligen Ketten • Die Regeln einer Kette werden nach dem Top-Down-Prinzip abgearbeitet • Aufbau und Struktur der Regeln nach dem Prinzip: • WENN (Filteroption) DANN Aktion • REJECT • DROP • ACCEPT • LOG • DNAT • SNAT • MASQUERADE • REDIRECT • Die Default-Policy tritt als letzte Regel in Kraft, falls keine vorherige Regel zutraf: • DROP oder ACCEPT

  15. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Firewall Startskript • Einstellungen der Firewall gehen beim Neustart des Systems verloren • Startskript sorgt dafür, das Firewallregeln während des Neustarts wieder festgelegt werden: • rcfirewall start • Stopskript ermöglicht das „Öffnen“ des Systems z.B. für Konfigurations- und Testzwecke: • rcfirewall stop

  16. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Fazit • Default Policys: Es wird alles geblockt, was nicht explizit zugelassen ist • Serversysteme innerhalb der DMZ können untereinander kommunizieren • Zugriff auf Wirtsmaschine über Internet via SSH • Für folgende Dienste wurden Regeln definiert: • Proxy • Mailserver • DHCP/DNS-Server • Webserver • Clientsysteme können untereinander kommunizieren • Clientsysteme haben Zugriff auf Internet via Proxy (http-Port) und DNS • DHCP-IP-Adressierung der Clients aus dem DMZ-Netz • Loggingmechanismus implementiert • Überprüfung von Datenpaketen auf ungültige TCP-Flag-Kombinationen • Es existiert ein Firewallsystem für das Clientnetzwerk „Klasse 1a“

  17. Projektziel• Entwurf • Projektumgebung • Konfiguration VM • Installation • Regelkonzept • iptables • Firewall Startskript • Fazit • Ausblick Ausblick • Hinzufügen der fehlenden Firewallregeln für • Email • LDAP • OPSI • Fileserver • Grafische Darstellung von Log-Einträgen • z.B. durch Anzeige in Browsern oder externen Clients • Modularisierung des Firewall-Regel-Skriptes • Aufteilung der Skripte nach Diensten • Für jeden Dienst können individuell Regeln hinzugefügt oder gelöscht werden

  18. Vielen Dank für Ihre Aufmerksamkeit!

  19. Praktische Präsentation • DHCP – Test • ICMP – Test / DNS-Auflösung • Zugriff auf lokalen Webserver • Zugriff vom Client über Proxy nach Internet • Proxy abgeschaltet >> kein Zugang möglich • SSH Zugriff beider Firewalls nur EXT-Interface • Start- und Stopskript
