  1. Le routage LP Château Blanc Lydia Caduc

  2. Les réseaux LAN sont délimités entre eux par la non liaison entre les supports physiques Dans les réseaux LAN, des trames de niveau 2 (couche liaison du modèle OSI) circulent : ce sont les trames Ethernet. Pour communiquer entre deux réseaux LAN, il faut donc mettre une passerelle entre eux et utiliser des paquets de niveau 3 (couche réseau du modèle OSI) et un autre adressage pour identifier les destinataires des messages sur le réseau : c’est le protocole IP (Internet Protocol)

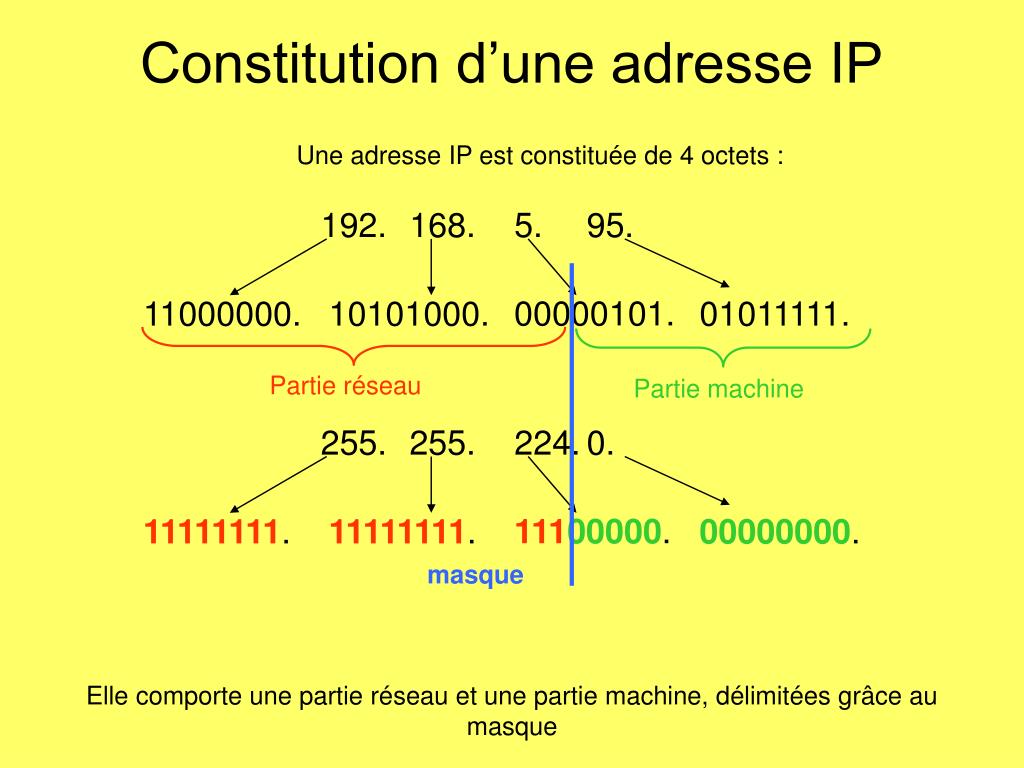

  3. 192. 255. 255. 168. 224. 5. 95. 0. 11100000. 00000101. 11000000. 11111111. 10101000. 11111111. 01011111. 00000000. Partie réseau Partie machine Une adresse IP est constituée de 4 octets : Constitution d’une adresse IP masque Elle comporte une partie réseau et une partie machine, délimitées grâce au masque

  4. 192. 192. 168. 168. 5. 0. 47. 0. 00000000. 00000101. 11000000. 11000000. 10101000. 10101000. 01011111. 00000000. Partie réseau Partie machine On a donc : Constitution d’une adresse IP Une adresse réseau = 192.168.0.0 Et une machine n° 1375 dans ce réseau

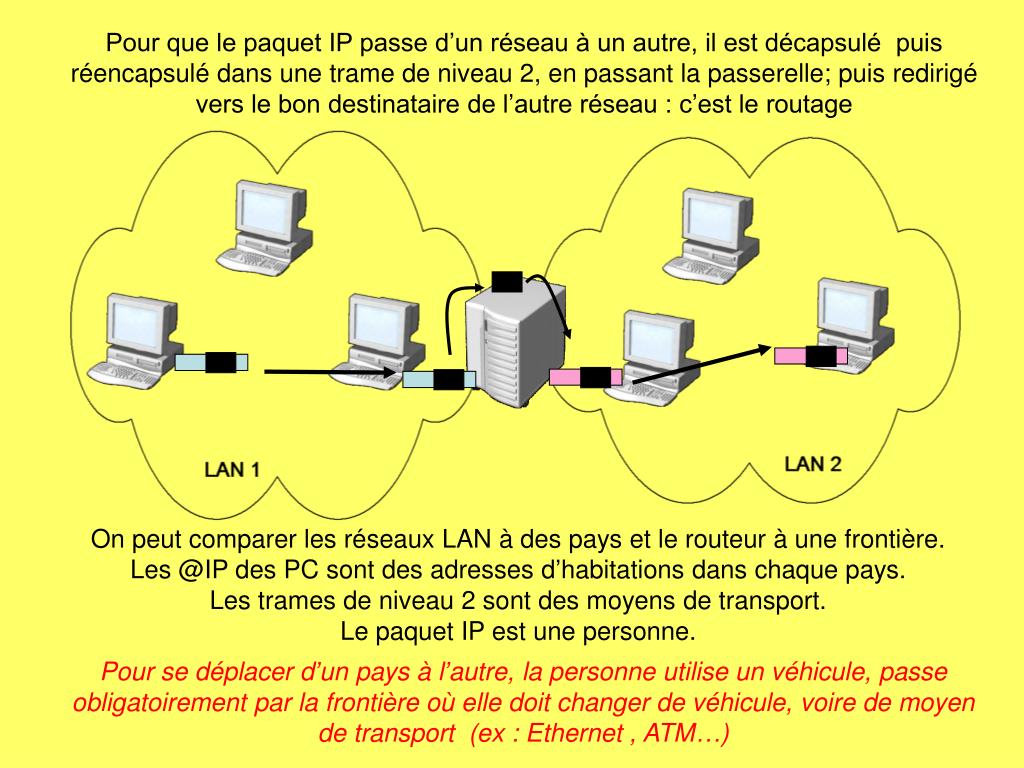

  5. Pour que le paquet IP passe d’un réseau à un autre, il est décapsulé puis réencapsulé dans une trame de niveau 2, en passant la passerelle; puis redirigé vers le bon destinataire de l’autre réseau : c’est le routage On peut comparer les réseaux LAN à des pays et le routeur à une frontière. Les @IP des PC sont des adresses d’habitations dans chaque pays. Les trames de niveau 2 sont des moyens de transport. Le paquet IP est une personne. Pour se déplacer d’un pays à l’autre, la personne utilise un véhicule, passe obligatoirement par la frontière où elle doit changer de véhicule, voire de moyen de transport (ex : Ethernet , ATM…)
