Routage

routage

ssi-4 réseaux

2003 -- 2004

Octobre 2005

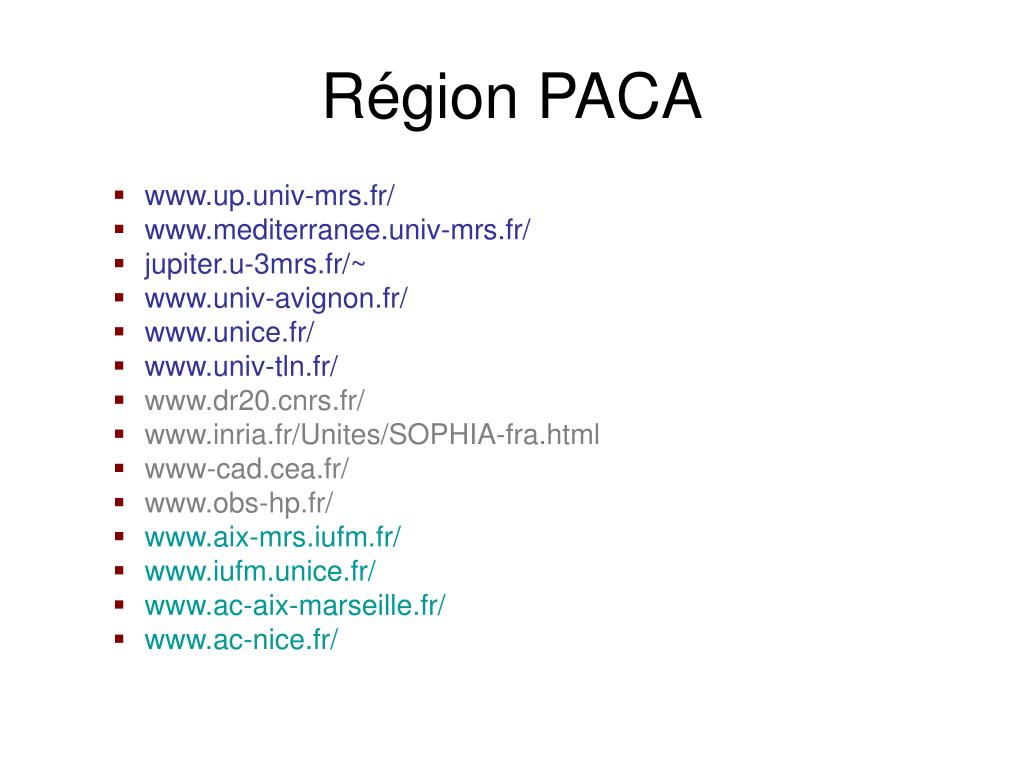

R gion paca
Région PACA

  • www.up.univ-mrs.fr/

  • www.mediterranee.univ-mrs.fr/

  • jupiter.u-3mrs.fr/~

  • www.univ-avignon.fr/

  • www.unice.fr/

  • www.univ-tln.fr/

  • www.dr20.cnrs.fr/

  • www.inria.fr/Unites/SOPHIA-fra.html

  • www-cad.cea.fr/

  • www.obs-hp.fr/

  • www.aix-mrs.iufm.fr/

  • www.iufm.unice.fr/

  • www.ac-aix-marseille.fr/

  • www.ac-nice.fr/

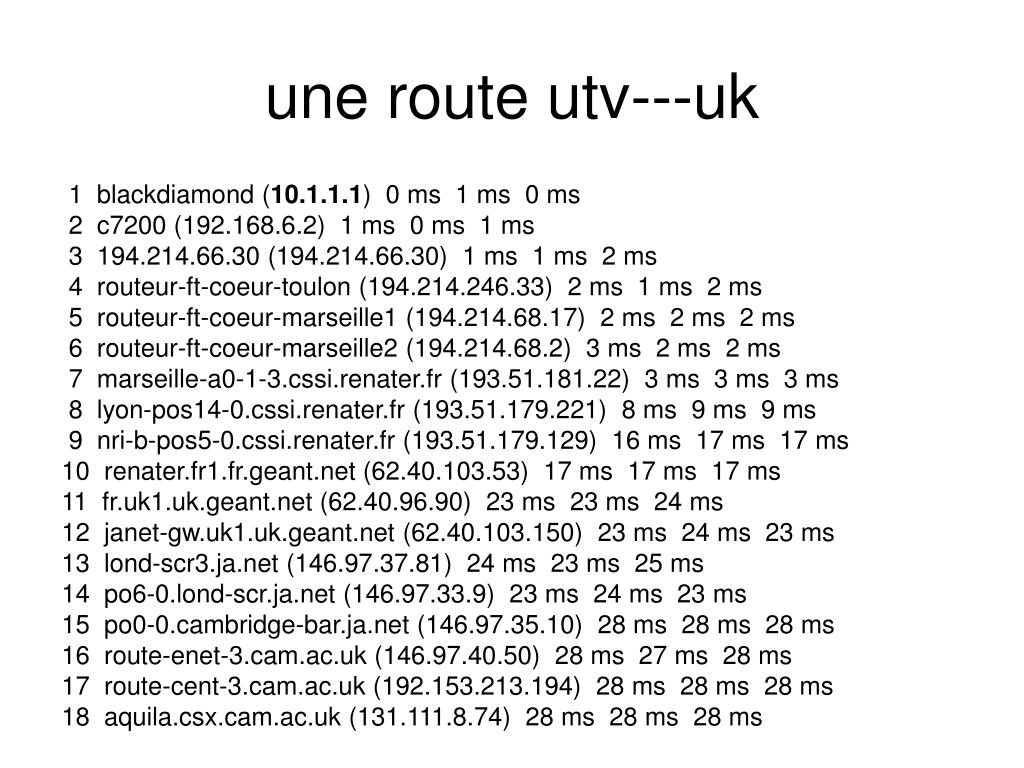

Une route utv uk
une route utv---uk

1 blackdiamond (10.1.1.1) 0 ms 1 ms 0 ms

2 c7200 (192.168.6.2) 1 ms 0 ms 1 ms

3 194.214.66.30 (194.214.66.30) 1 ms 1 ms 2 ms

4 routeur-ft-coeur-toulon (194.214.246.33) 2 ms 1 ms 2 ms

5 routeur-ft-coeur-marseille1 (194.214.68.17) 2 ms 2 ms 2 ms

6 routeur-ft-coeur-marseille2 (194.214.68.2) 3 ms 2 ms 2 ms

7 marseille-a0-1-3.cssi.renater.fr (193.51.181.22) 3 ms 3 ms 3 ms

8 lyon-pos14-0.cssi.renater.fr (193.51.179.221) 8 ms 9 ms 9 ms

9 nri-b-pos5-0.cssi.renater.fr (193.51.179.129) 16 ms 17 ms 17 ms

10 renater.fr1.fr.geant.net (62.40.103.53) 17 ms 17 ms 17 ms

11 fr.uk1.uk.geant.net (62.40.96.90) 23 ms 23 ms 24 ms

12 janet-gw.uk1.uk.geant.net (62.40.103.150) 23 ms 24 ms 23 ms

13 lond-scr3.ja.net (146.97.37.81) 24 ms 23 ms 25 ms

14 po6-0.lond-scr.ja.net (146.97.33.9) 23 ms 24 ms 23 ms

15 po0-0.cambridge-bar.ja.net (146.97.35.10) 28 ms 28 ms 28 ms

16 route-enet-3.cam.ac.uk (146.97.40.50) 28 ms 27 ms 28 ms

17 route-cent-3.cam.ac.uk (192.153.213.194) 28 ms 28 ms 28 ms

18 aquila.csx.cam.ac.uk (131.111.8.74) 28 ms 28 ms 28 ms


Traceroute to mail univ tln fr 193 49 96 2
traceroute to mail.univ-tln.fr (193.49.96.2)

1 192.168.0.254 (192.168.0.254) 0.699 ms 0.678 ms 2.517 ms

2 82.244.173.254 (82.244.173.254) 26.413 ms 26.287 ms 26.489 ms

3 213.228.20.254 (213.228.20.254) 28.132 ms 27.812 ms 28.173 ms

4 montpellier-6k-1-v802.intf.routers.proxad.net (212.27.50.93) 30.185 ms 30.371 ms 30.380 ms

5 toulouse-6k-1-v800.intf.routers.proxad.net (212.27.50.89) 34.353 ms 34.175 ms 34.316 ms

6 bordeaux-6k-1-v804.intf.routers.proxad.net (212.27.50.85) 38.003 ms 37.836 ms 37.605 ms

7 * cbv-6k-2-v824.intf.routers.proxad.net (212.27.51.57) 45.909 ms *

8 th2-6k-2-po8.intf.routers.proxad.net (212.27.50.25) 46.334 ms * 46.662 ms

9 p19-6k-2-po4.intf.routers.proxad.net (212.27.50.14) 46.139 ms 46.951 ms 46.414 ms

10 aub-6k-1-v806.routers.proxad.net (212.27.50.162) 51.600 ms 54.496 ms 52.811 ms

11 renater.sfinx.tm.fr (194.68.129.102) 46.791 ms 46.662 ms 47.172 ms

12 nri-a-gi1-0-0-11.cssi.renater.fr (193.51.179.1) 61.269 ms 60.707 ms 60.694 ms

13 lyon-pos9-0.cssi.renater.fr (193.51.179.130) 60.850 ms 60.948 ms 60.688 ms

14 montpellier-pos1-0.cssi.renater.fr (193.51.179.226) 63.531 ms 61.189 ms 61.145 ms

15 marseille-pos1-0.cssi.renater.fr (193.51.179.241) 61.019 ms 60.300 ms 60.487 ms

16 rrthd-marseille.cssi.renater.fr (193.51.181.21) 60.673 ms 60.766 ms 69.118 ms

17 194.214.68.1 (194.214.68.1) 60.868 ms 61.110 ms 60.950 ms

18 194.214.68.18 (194.214.68.18) 65.576 ms 65.750 ms 65.142 ms

19 194.214.246.34 (194.214.246.34) 63.910 ms 111.541 ms 71.580 ms

20 194.214.66.29 (194.214.66.29) 111.562 ms 67.005 ms 108.955 ms

21 * * *

22 mail.univ-tln.fr (193.49.96.2) 66.451 ms 65.709 ms 65.998 ms


Routage1
routage

  • Les réseaux sont reliés entre eux par des routeurs caractérisés par plusieurs interfaces.

  • Les routeurs disposent de plusieurs adresses ip et plusieurs adresses physiques :

    • 1 adresse physique par interface

    • 1 adresse ip par réseau.

  • Ils sont chargés de l’acheminement des paquets ip.

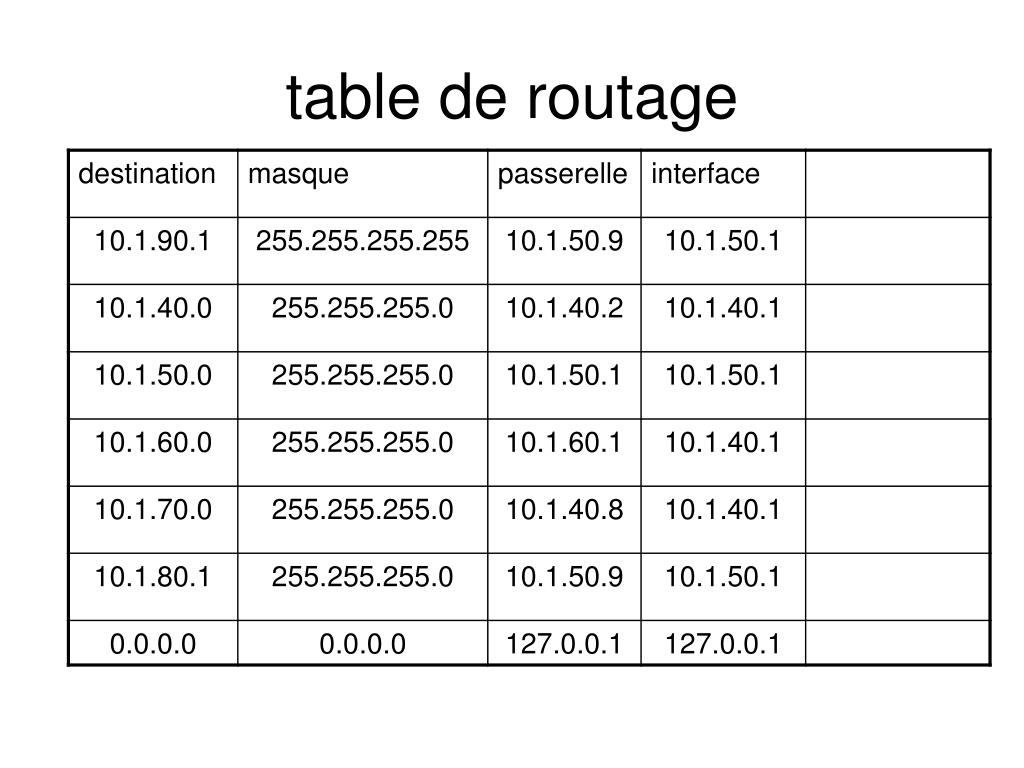

Table de routage
table de routage

  • Les routeurs décident de la route à faire suivre aux paquets ip par consultation d’une table de routage.

  • La maintenance des tables de routages est une opération fondamentale. Elle peut être manuelle, statique ou dynamique.


Datagramme ip

V

L

tos

longueur

identification

M

D0

offset

TTL

proto.

checksum

adresse IP source

adresse IP destination

options

données

datagramme IP

@destination

@source

0800

IP

CRC


21.1.1.2

21.64.0.0

21.128.0.0

eth0

RA

eth1

112.23.1.1

21.1.7.12

112.23.0.0

12.1.9.18

21.64.7.12

12.1.0.0

132.12.0.0

112.23.1.2

eth2

eth0

RB

12.1.0.1

eth1


M thode de routage
méthode de routage

extraire adresse

IP destinataire

destination

accessible

adresse

locale

non

non

utiliser la tablede routage pour

déterminer le prochain routeur

oui

oui

déterminer

adresse physique

et transmettre sur

l’interface adéquat

le paquet est arrivé


Route par d faut
route par défaut

  • La classe d’une adresse IP permet de déterminer la partie réseau d’une adresse

  • De la table de routage on peut déduire trois types de routes :

    • une route explicite vers l’hôte

    • une route vers un réseau

    • une route par défaut

hôtes et routeursutilisent la même méthode de routage.


Fichiers et commandes
fichiers et commandes

  • /etc/sysconfig/network :

  • /etc/hosts : alias

  • /etc/resolv.conf : résolution des noms

  • /etc/networks : nom de réseau

  • route : manipulation des tables de routage

  • ifconfig : configuration des interfaces

  • netstat : état des connexions réseaux

  • iptables: manipulation des adresses

    filtrage des paquets

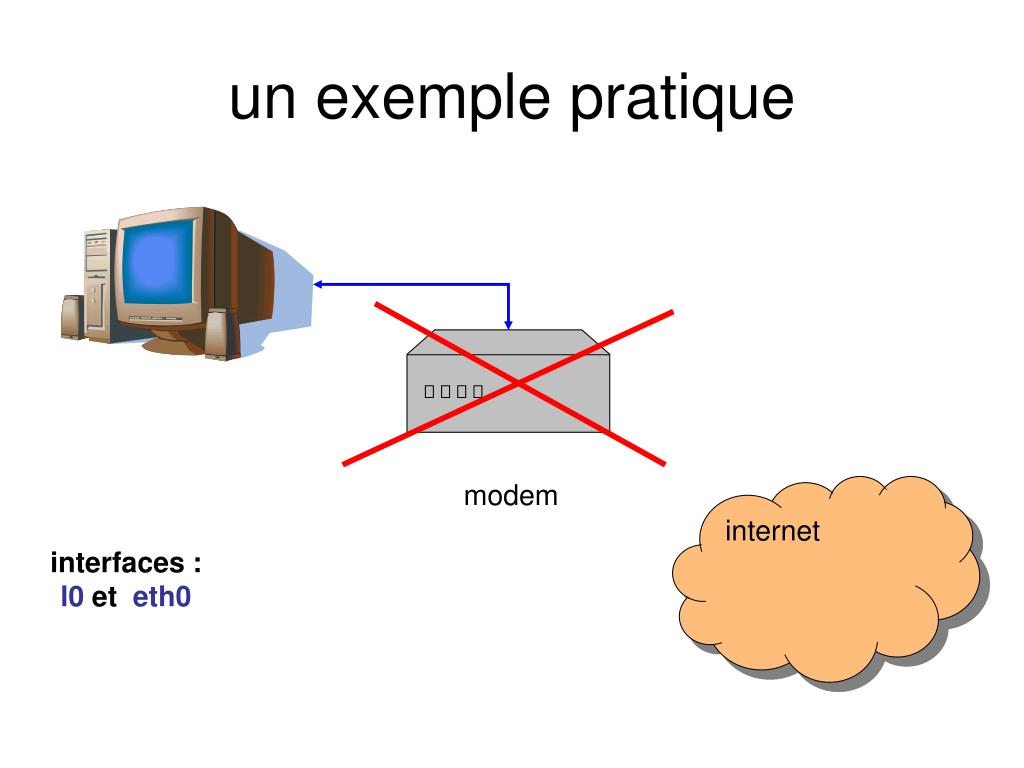

Un exemple pratique
un exemple pratique

modem

internet

interfaces :

l0 et eth0


% ifconfig eth0

eth0 Lien encap:Ethernet HWaddr 00:60:97:71:69:A4

inet adr:10.1.65.2 Bcast:10.1.255.255 Masque:255.255.0.0

UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1

Paquets Reçus:0 erreurs:0 jetés:0 débordements:0 trames:0

Paquets transmis:0 erreurs:0 jetés:0 débordements:0 carrier:0

collisions:0 lg file transmission:100

Interruption:5 Adresse de base:0x280 Canal DMA:3

% route

Table de routage IP du noyau

Destination Passerelle Genmask Indic Metric Ref Use Iface

10.1.0.0 * 255.255.0.0 U 0 0 0 eth0

127.0.0.0 * 255.0.0.0 U 0 0 0 lo


Exemple pratique suite
exemple pratique (suite)

modem

internet

interfaces :

l0 et eth0ppp0


% ifconfig ppp0

ppp0 Lien encap:Protocole Point-à-Point

inet adr:62.147.79.194 P-t-P:192.168.254.254 Masque:255.255.255.255

UP POINTOPOINT RUNNING NOARP MULTICAST MTU:1500 Metric:1

Paquets Reçus:20 erreurs:0 jetés:0 débordements:0 trames:0

Paquets transmis:21 erreurs:0 jetés:0 débordements:0 carrier:0

collisions:0 lg file transmission:3

% route

Table de routage IP du noyau

Destination Passerelle Genmask Indic Metric Ref Use Iface

192.168.254.254 * 255.255.255.255 UH 0 0 0 ppp0

10.1.0.0 * 255.255.0.0 U 0 0 0 eth0

127.0.0.0 * 255.0.0.0 U 0 0 0 lo

default 192.168.254.254 0.0.0.0 UG 0 0 0 ppp0

% ping rhodes.univ-tln.fr

PING rhodes.univ-tln.fr (193.49.96.1)

from 62.147.79.194 : 56(84) bytes of data.

From 194.214.66.29: Packet filtered


echo 1 > /proc/sys/net/ipv4/ipforward

62.147.79.194

Il faut autoriser le transfert des paquets entre les interfaces ppp0 et eth0 !

10.1.65.2

10.1.0.0

modem

internet

10.1.65.1

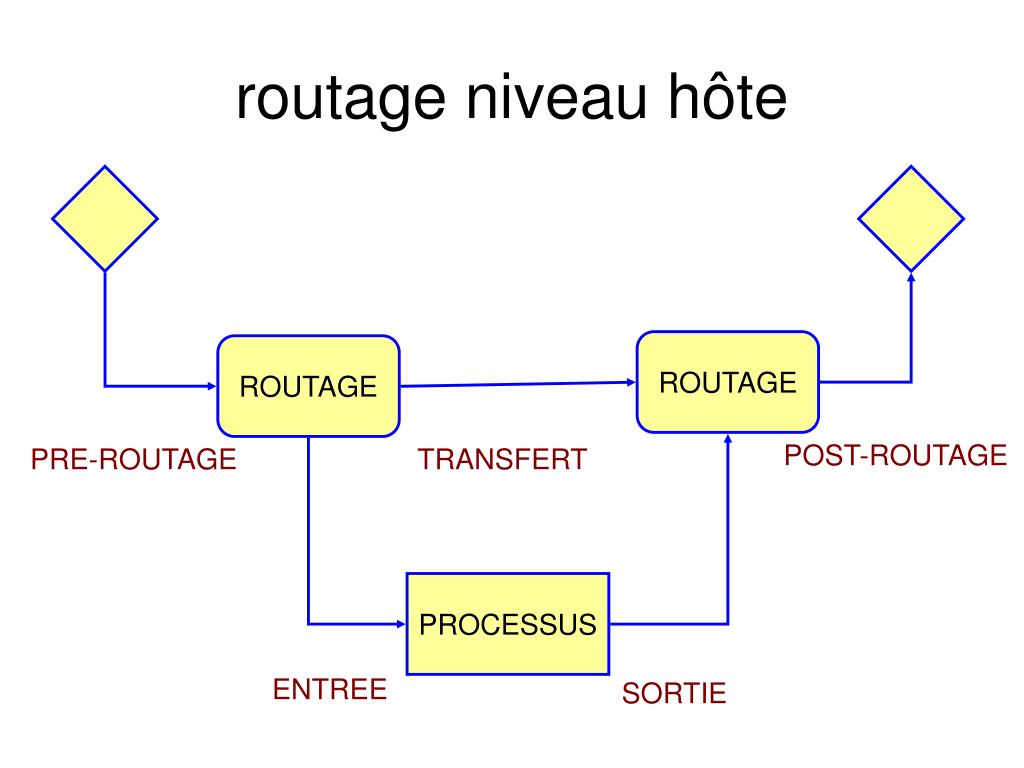

Routage niveau h te
routage niveau hôte

ROUTAGE

ROUTAGE

POST-ROUTAGE

PRE-ROUTAGE

TRANSFERT

PROCESSUS

ENTREE

SORTIE

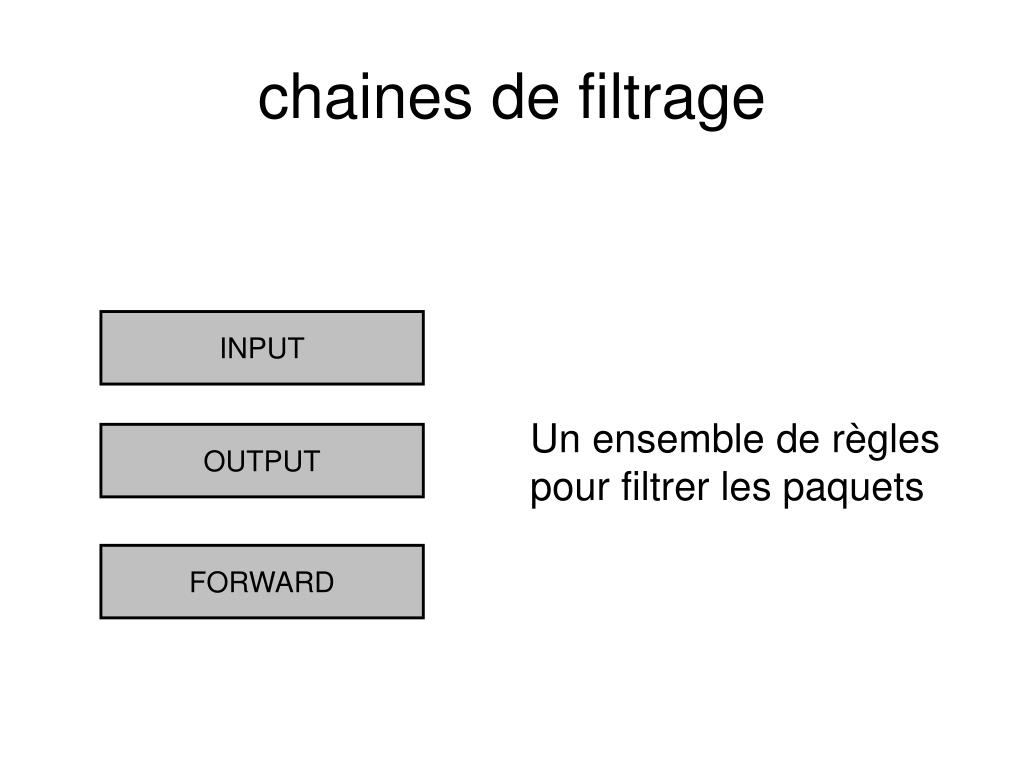

Chaines de filtrage
chaines de filtrage

INPUT

Un ensemble de règles pour filtrer les paquets

OUTPUT

FORWARD


Chaines de translation
chaines de translation

PREROUTING

Un ensemble de règles pour« changer » les adresses ip

source et destination

POSTEROUTING

OUTPUT


Adresse compl te
adresse complète

adresse ip

+

numéro de port


Masque

ps

pxy

@ routeur

ip destin.

ip destin.

port

port

masque

ip source

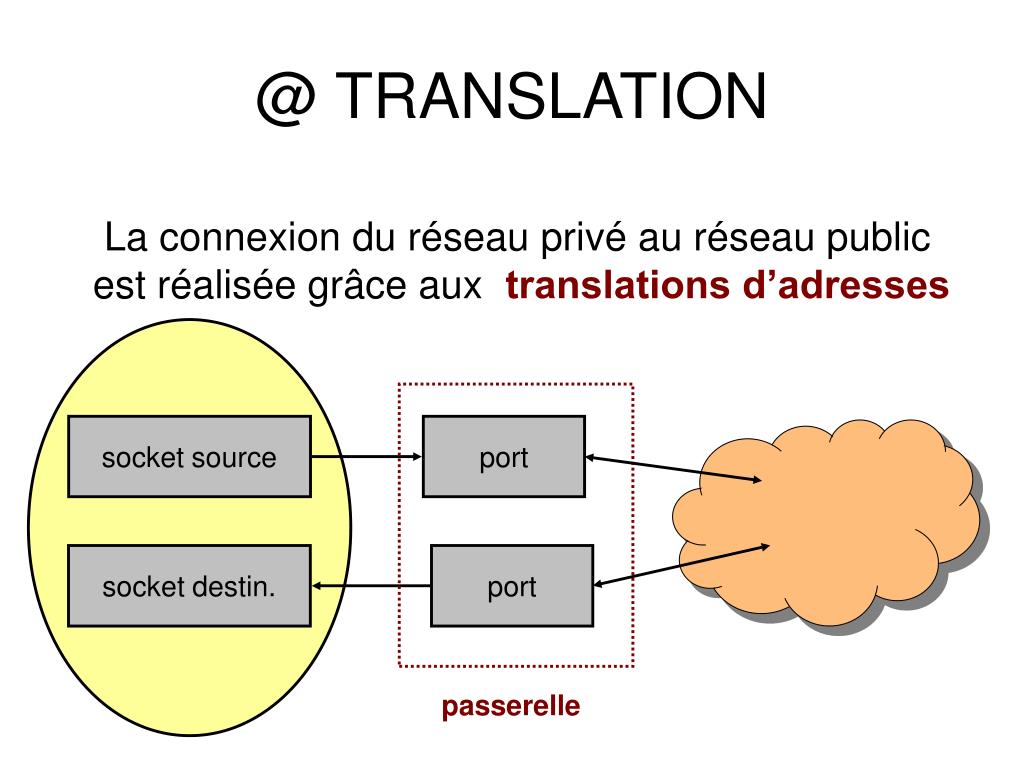

@ translation
@ TRANSLATION

La connexion du réseau privé au réseau public est réalisée grâce aux translations d’adresses

socket source

port

socket destin.

port

passerelle

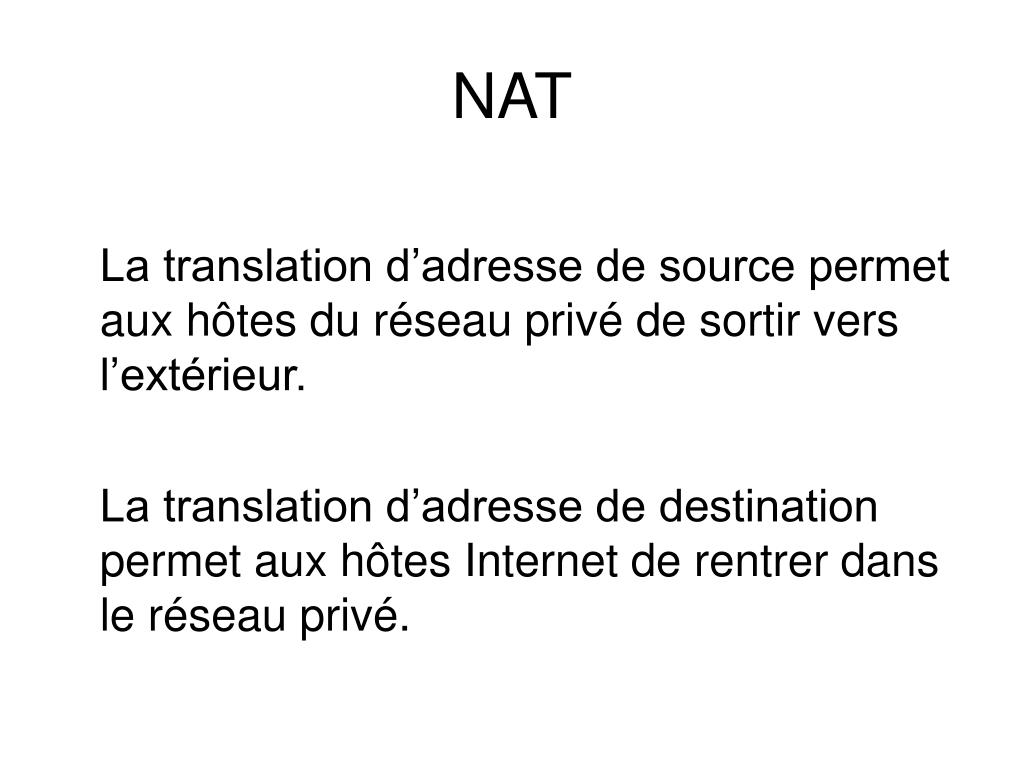

NAT

La translation d’adresse de source permet aux hôtes du réseau privé de sortir vers l’extérieur.

La translation d’adresse de destination permet aux hôtes Internet de rentrer dans le réseau privé.


$ /sbin/ipchains -A forward -s 10.1.74.0/24 -j MASQ

% route add default gw 10.1.65.2

% route

Table de routage IP du noyau

Destination Passerelle Genmask Indic Metric Ref Use Iface

172.16.173.0 * 255.255.255.0 U 0 0 0 vmnet1

10.1.0.0 * 255.255.0.0 U 0 0 0 eth0

127.0.0.0 * 255.0.0.0 U 0 0 0 lo

default 10.1.65.2 0.0.0.0 UG 0 0 0 eth0

% ping rhodes

PING rhodes.univ-tln.fr (193.49.96.1)

from 62.147.79.194 : 56(84) bytes of data.

From 194.214.66.29: Packet filtered

$ netstat -M

Entrées IP Masquerade

prot expire source destination ports

icmp 0:29.44 10.1.74.93 rhodes.univ-tln.fr 7174 -> 2048 (*)


Iptables
iptables

$ iptables –F vider les chaines

$ iptables –X destruction des chaines utilisateurs

$ iptables –t nat –F idem

$ iptables –t nat –X

toutes les chaines sont vides avec la règle ACCEPT

$ iptables –t nat –A POSTROUTING

–s 10.1.65.0/24 –o ppp0 –j MASQUERADE

$echo 1 > /proc/sys/net/ipv4/ip_forward

la route vers internet est ouverte


S curit
sécurité

  • Dans l’état le réseau local est ouvert sur Internet, niveau sécurité faible.

  • Iptables permet de construire des règles de filtrages limiter les accès et augmenter la sécurité.

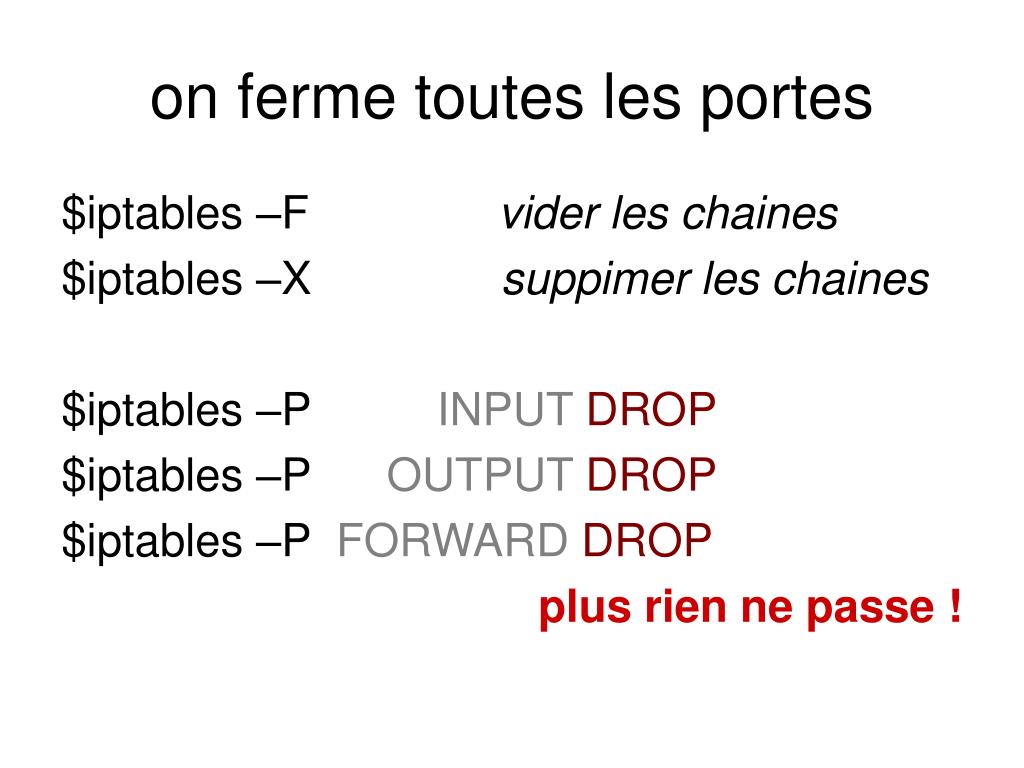

On ferme toutes les portes
on ferme toutes les portes

$iptables –F vider les chaines

$iptables –X suppimer les chaines

$iptables –P INPUTDROP

$iptables –P OUTPUTDROP

$iptables –P FORWARDDROP

plus rien ne passe !


Routage niveau h te1
routage niveau hôte

drop

ROUTAGE

ROUTAGE

POST-ROUTAGE

PRE-ROUTAGE

TRANSFERT

PROCESSUS

ENTREE

SORTIE

drop

drop

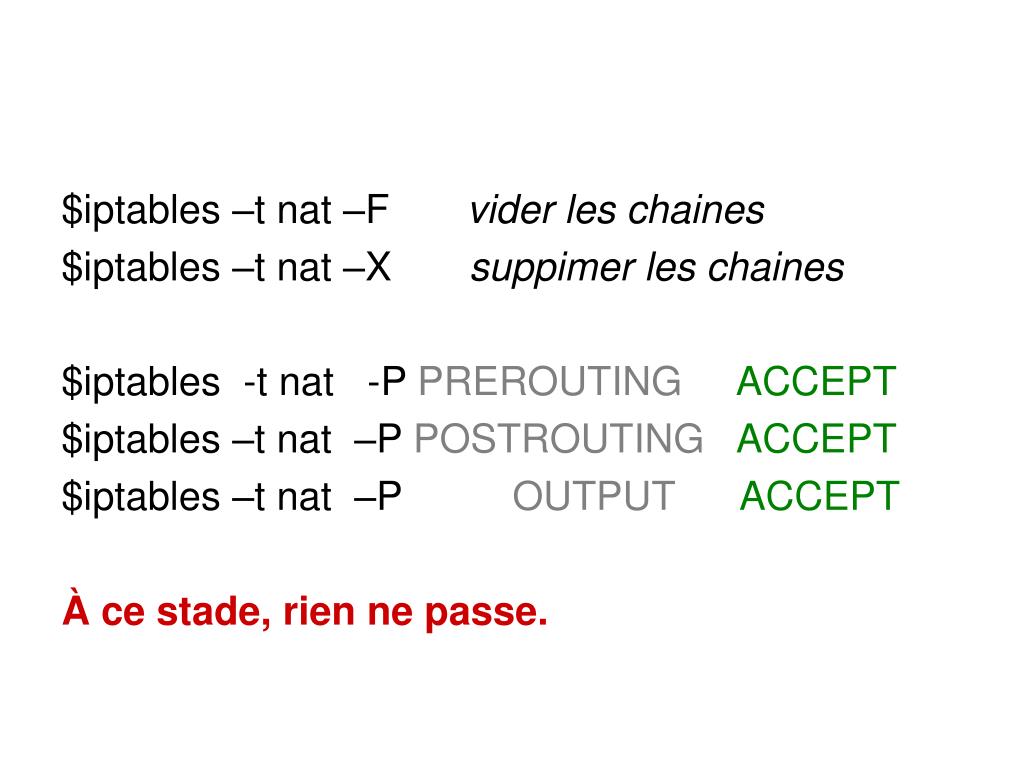

$iptables –t nat –F vider les chaines

$iptables –t nat –X suppimer les chaines

$iptables -t nat -P PREROUTING ACCEPT

$iptables –t nat –P POSTROUTINGACCEPT

$iptables –t nat –P OUTPUTACCEPT

À ce stade, rien ne passe.

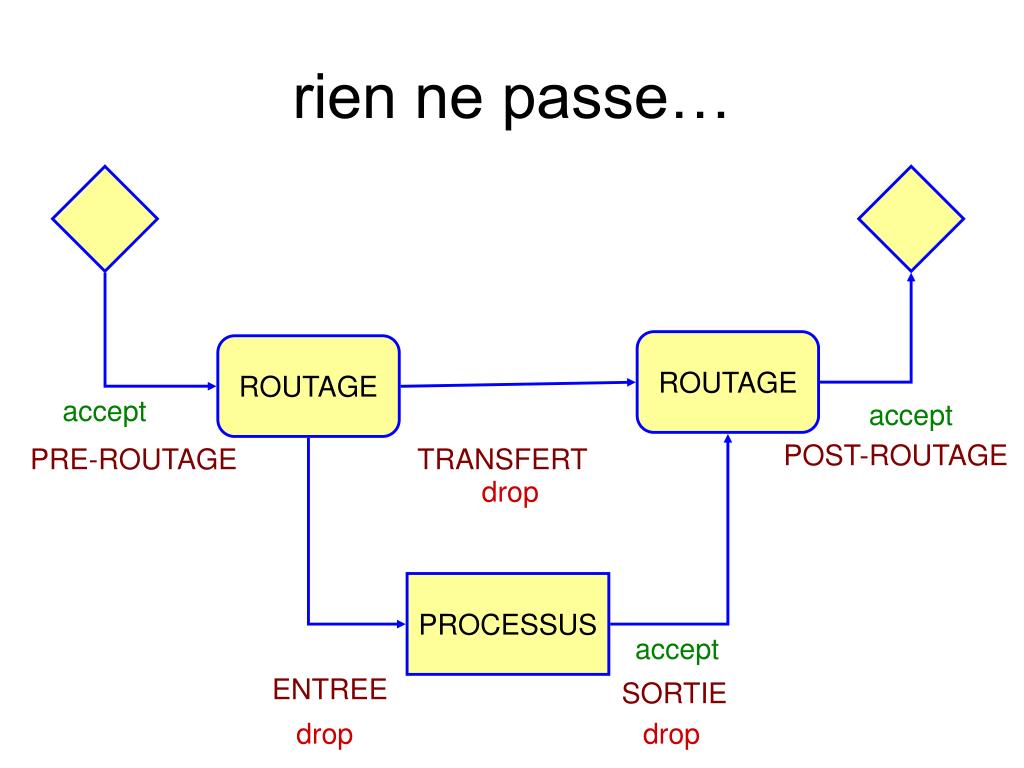

Rien ne passe
rien ne passe…

ROUTAGE

ROUTAGE

accept

accept

POST-ROUTAGE

PRE-ROUTAGE

TRANSFERT

drop

PROCESSUS

accept

ENTREE

SORTIE

drop

drop

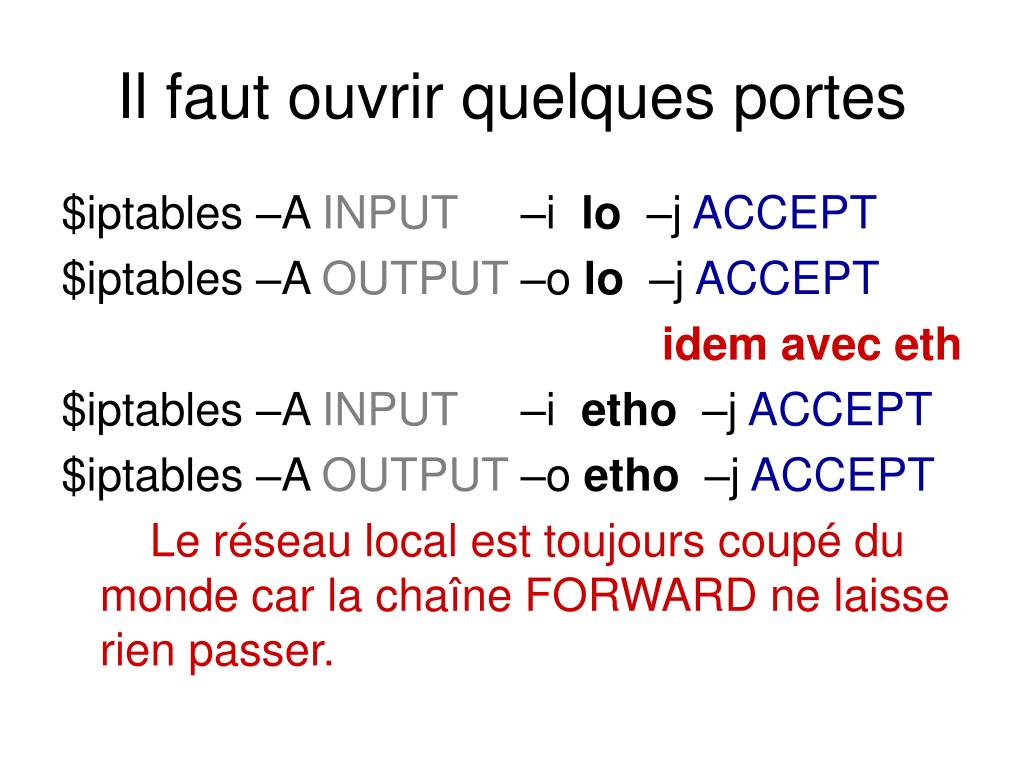

Il faut ouvrir quelques portes
Il faut ouvrir quelques portes

$iptables –A INPUT –i lo –j ACCEPT

$iptables –A OUTPUT –o lo –j ACCEPT

idem avec eth

$iptables –A INPUT –i etho –j ACCEPT

$iptables –A OUTPUT –o etho –j ACCEPT

Le réseau local est toujours coupé du monde car la chaîne FORWARD ne laisse rien passer.


Rien ne passe1
rien ne passe…

ROUTAGE

ROUTAGE

accept

accept

POST-ROUTAGE

PRE-ROUTAGE

TRANSFERT

drop

PROCESSUS

accept (nat)

ENTREE

SORTIE

lo, etho : accept

drop

drop

lo, etho : accept


Masquage
masquage

$iptables -t nat -A POSTROUTING

–s 10.1.65.0/24 –o ppp0 -j MASQUERADE

À ce stade, rien ne passe.

$iptables –A FORWARD –i etho –o ppp0

-m state –state NEW, ESTABLISHED, RELATED

–j ACCEPT

$iptables –A FORWARD –i ppp0 –o etho

-m state –state ESTABLISHED, RELATED

–j ACCEPT

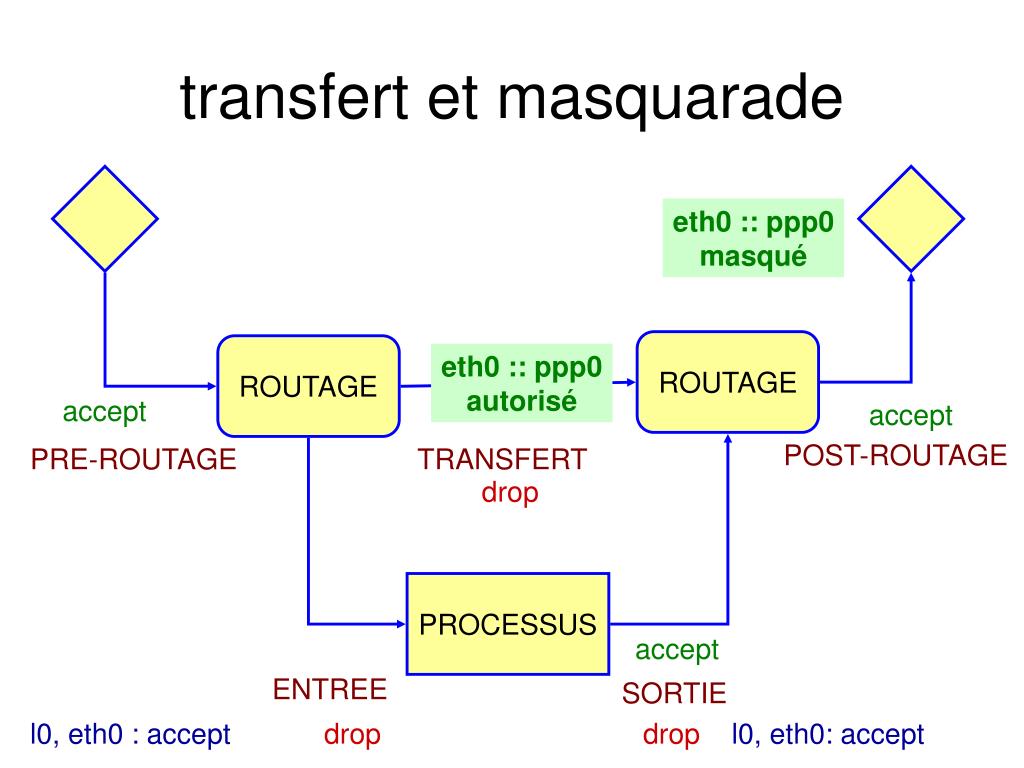

Transfert et masquarade
transfert et masquarade

eth0 :: ppp0

masqué

ROUTAGE

ROUTAGE

eth0 :: ppp0

autorisé

accept

accept

POST-ROUTAGE

PRE-ROUTAGE

TRANSFERT

drop

PROCESSUS

accept

ENTREE

SORTIE

l0, eth0 : accept

drop

drop

l0, eth0: accept

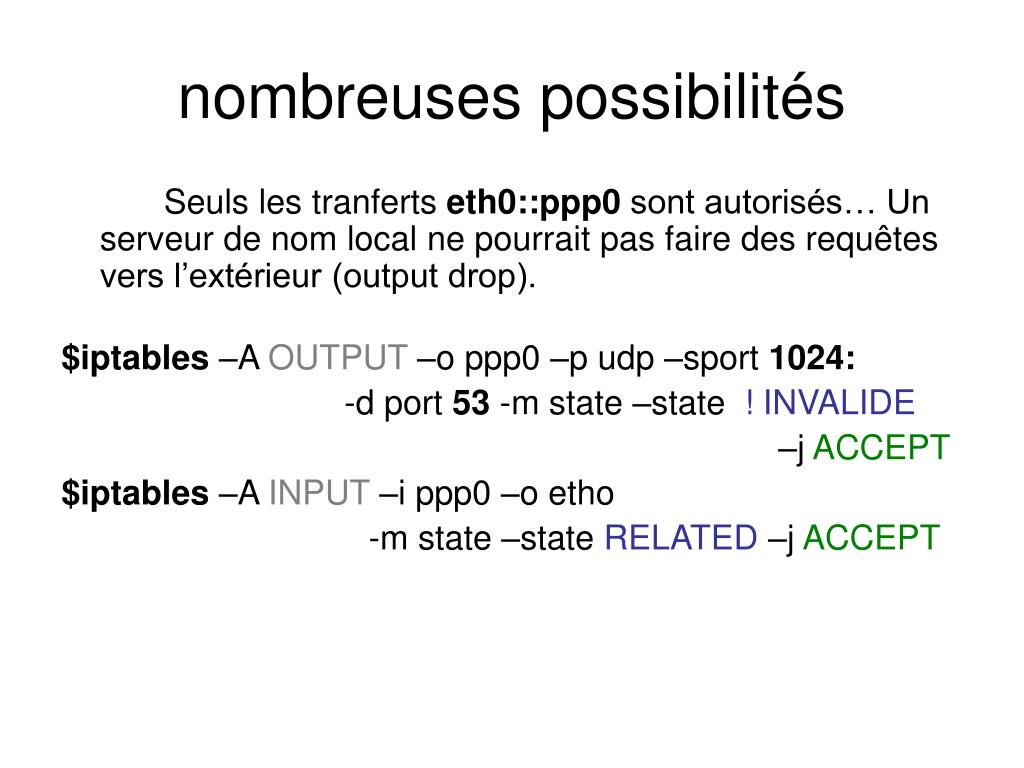

Nombreuses possibilit s
nombreuses possibilités

Seuls les tranferts eth0::ppp0 sont autorisés… Un serveur de nom local ne pourrait pas faire des requêtes vers l’extérieur (output drop).

$iptables –A OUTPUT –oppp0 –p udp –sport 1024:

-d port 53 -m state –state ! INVALIDE

–j ACCEPT

$iptables –A INPUT –i ppp0 –o etho

-m state –state RELATED –j ACCEPT

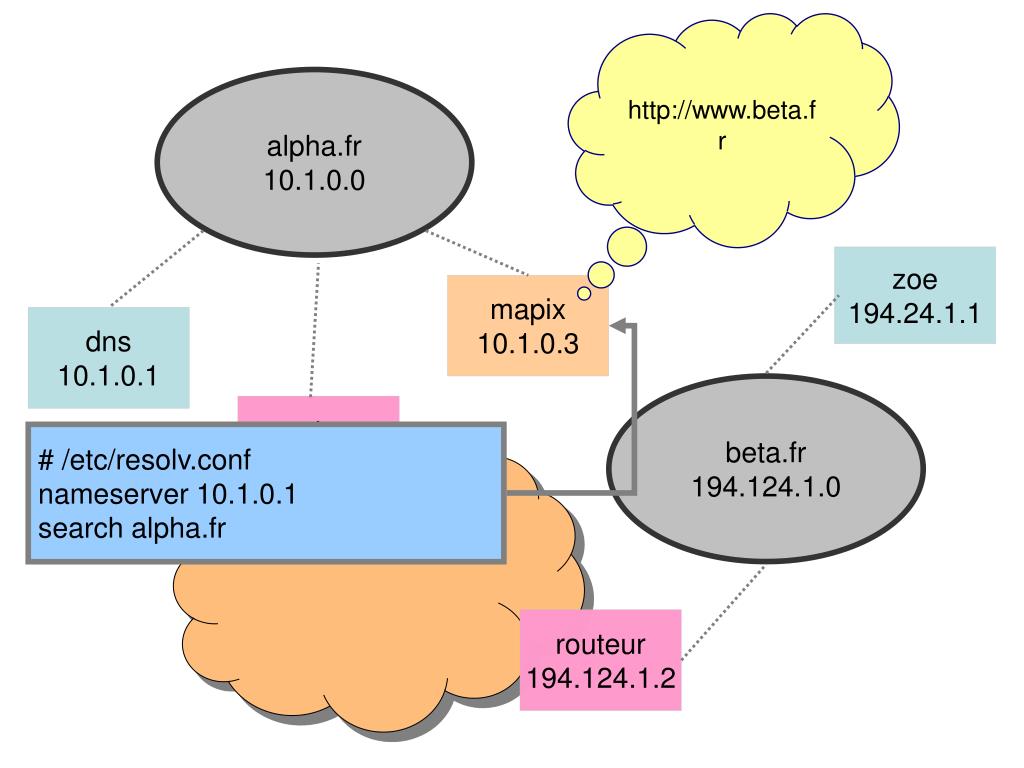

# /etc/resolv.conf

nameserver 10.1.0.1

search alpha.fr

http://www.beta.fr

alpha.fr10.1.0.0

zoe194.24.1.1

mapix10.1.0.3

dns10.1.0.1

beta.fr194.124.1.0

routeur10.1.0.2

routeur194.124.1.2


beta.fr 10d ns zoe.beta.frzoe 5h 194.124.2

www.beta.fr. 1H cname mail.beta.fr zoe.beta.fr A 194.24.1.2

mail.beta.fr A 194.24.1.3

alpha.fr10.1.0.0

dns reply

arp who has10.1.0.1

arp reply

arp who has10.1.0.2

dns querywww.beta.fr

dns query

www.beta.fr

http querywww.beta.fr

zoe194.24.1.1

mapix10.1.0.3

dns reply

arp reply

dns10.1.0.1

arp who hasgateway

dns query

www.beta.fr

dns reply

beta.fr194.124.1.0

http querywww.beta.fr

routeur10.1.0.2

arp reply

routeur194.124.1.2


ad
