  1. Blokové schéma PC a jeho hardwarová realizace Základní pojmy

  2. Blokové schéma počítačeobr.č1

  3. Popis blokového schéma PC • vstupní jednotka– slouží k zadávaní dat a instrukcí do počítače (kódování dat do elektronické podoby) • paměť - slouží k uchování dat v průběhu jejich zpracování • aritmeticko-logická jednotka - procesor, provádí základní – aritmeticko - logické operace (zpracování dat) • výstupní jednotka - k zápisu nebo zobrazení zpracovaných dat (informuje o stavu řešení) • řídící jednotka - vysílá řídicí signály a přijímá informační signály z ostatních jednotek, řídí průběh zpracování dat (řídí činnost počítače)

  4. Hardware a software HARDWARE • technické vybavení počítače – zapojení elektronických součástek, které jsou schopny zpracovávat elektrické signály (vše, na co si můžeme sáhnout) SOFTWARE • programové vybavení počítače - počítačové programy, které určují, co bude počítač zpracovávat (nehmotná složka)

  5. Paměť počítače Typy pamětí: • RAM – Random Access Memory – operační paměť umožňuje zápis i čtení zpracovávaných údajů, pouze dočasná. Po zapnutí počítače se do paměti ukládají důležité instrukce (ovladače, soubory operačního systému…) • ROM - ReadOnlyMemory - paměť, kde jsou obsaženy trvale uložené instrukce pro start počítače (i po vypnutí PC) - použití například pro uložení BIOSu (základní úroveň softwaru). • CMOS - uložení aktuálního nastavení, konfigurace (informace o disku, disketové jednotce), datum a čas – případná úprava pomocí programu SETUP, který lze vyvolat při startu PC, musí být trvale pod napětím.

  6. Hlavní a vyrovnávací paměť • CACHE - vyrovnávací paměť, kterou obsahují různé komponenty počítače. Vyrovnávají rozdíl v rychlosti zpracování dat mezi jednotlivými komponenty. Zrychlují činnost počítače. • HDD – Harddisk - pevný disk – slouží k ukládání dat a instrukcí do počítače (softwaru). Hlavní paměť počítače o veliké kapacitě. Princip činnosti je založen na magnetickém záznamu informace na plotnu.

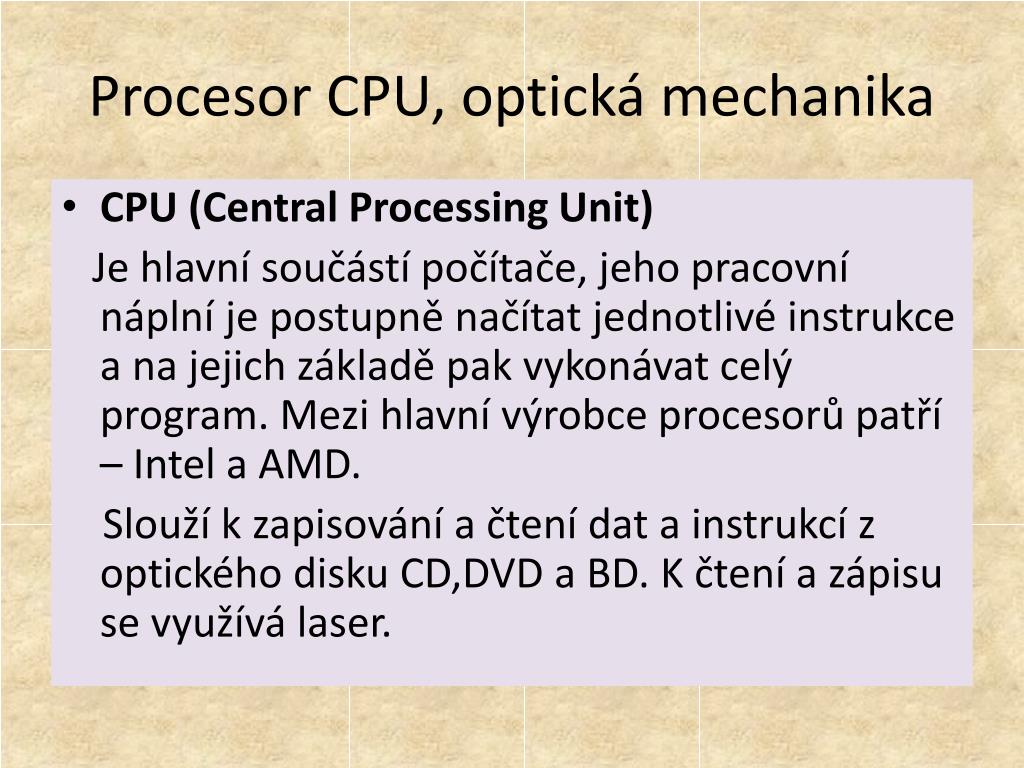

  7. Procesor CPU, optická mechanika • CPU (CentralProcessing Unit) Je hlavní součástí počítače, jeho pracovní náplní je postupně načítat jednotlivé instrukce a na jejich základě pak vykonávat celý program. Mezi hlavní výrobce procesorů patří – Intel a AMD. Slouží k zapisování a čtení dat a instrukcí z optického disku CD,DVD a BD. K čtení a zápisu se využívá laser.

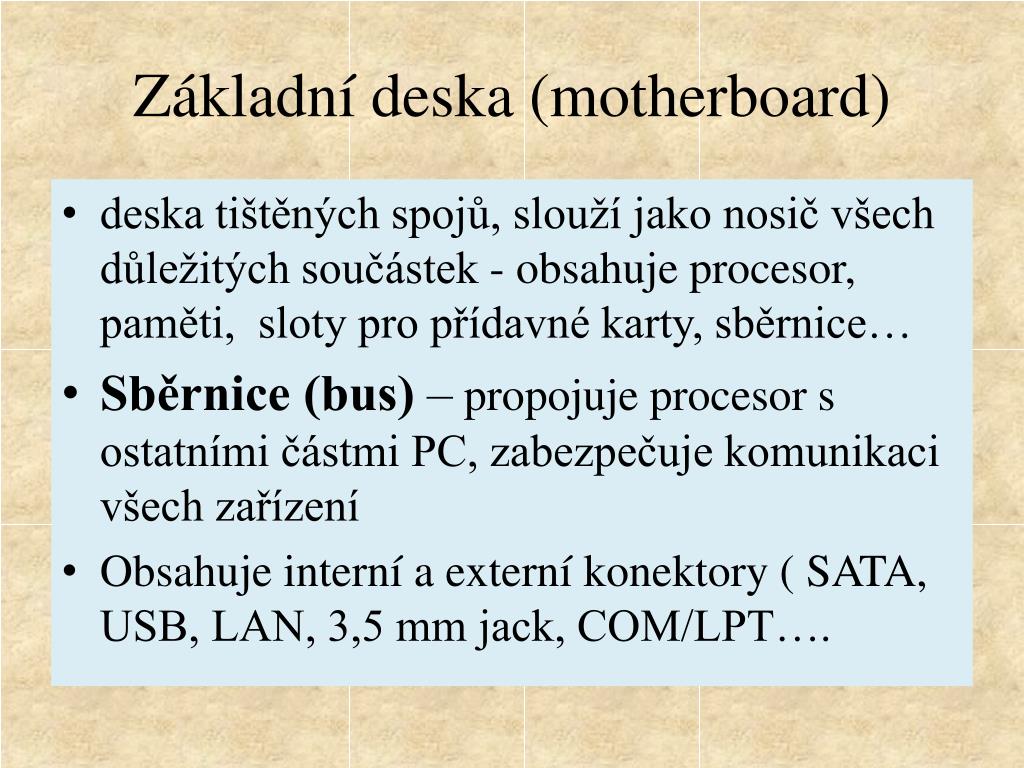

  8. Základní deska (motherboard) • deska tištěných spojů, slouží jako nosič všech důležitých součástek - obsahuje procesor, paměti, sloty pro přídavné karty, sběrnice… • Sběrnice (bus) – propojuje procesor s ostatními částmi PC, zabezpečuje komunikaci všech zařízení • Obsahuje interní a externí konektory ( SATA, USB, LAN, 3,5 mm jack, COM/LPT….

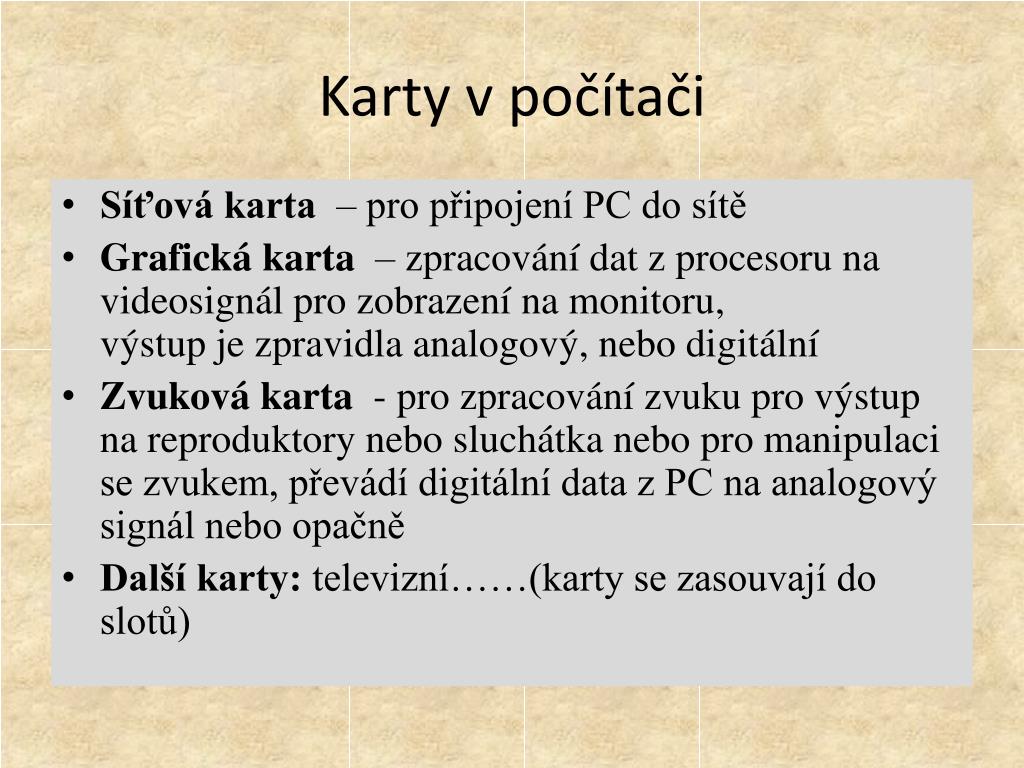

  9. Karty v počítači • Síťová karta – pro připojení PC do sítě • Grafická karta – zpracování dat z procesoru na videosignál pro zobrazení na monitoru, výstup je zpravidla analogový, nebo digitální • Zvuková karta - pro zpracování zvuku pro výstup na reproduktory nebo sluchátka nebo pro manipulaci se zvukem, převádí digitální data z PC na analogový signál nebo opačně • Další karty: televizní……(karty se zasouvají do slotů)

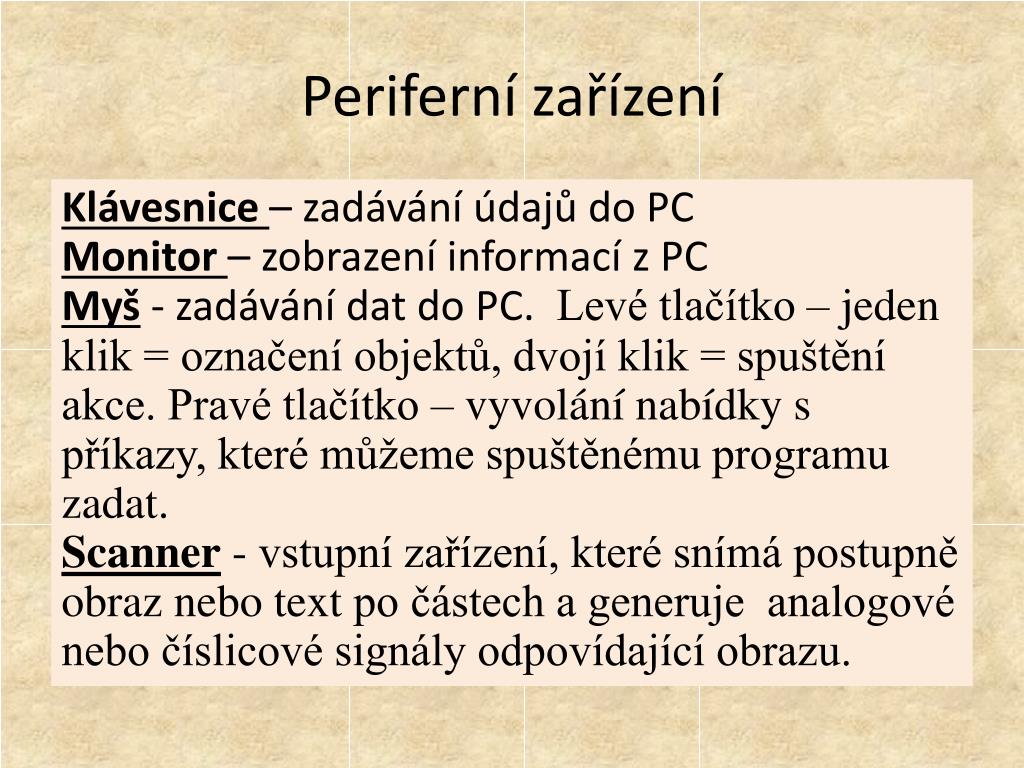

  10. Periferní zařízení Klávesnice– zadávání údajů do PC Monitor– zobrazení informací z PC Myš - zadávání dat do PC.Levé tlačítko – jeden klik = označení objektů, dvojí klik = spuštění akce. Pravé tlačítko – vyvolání nabídky s příkazy, které můžeme spuštěnému programu zadat. Scanner - vstupní zařízení, které snímá postupně obraz nebo text po částech a generuje analogové nebo číslicové signály odpovídající obrazu.

  11. Další periferní zařízení • Reproduktory, Sluchátka - přídavné výstupní zařízení, fungující jako reproduktory třeba u rádia. Zvuk, který vydávají, se však vytváří uvnitř počítače. Převod dat do kvalitní zvukové podoby zprostředkovává zvuková karta. • Modem - umožňuje připojit počítač na telefonní síť a přes ní přenášet data ( Internet) • Mikrofon - Vstupní zařízení umožňující hlasový vstup. Je potřeba zvuková karta a správný software. • Tiskárna - zařízení schopné zkopírovat informace z počítače na papír – jehličkové, inkoustové a laserové.

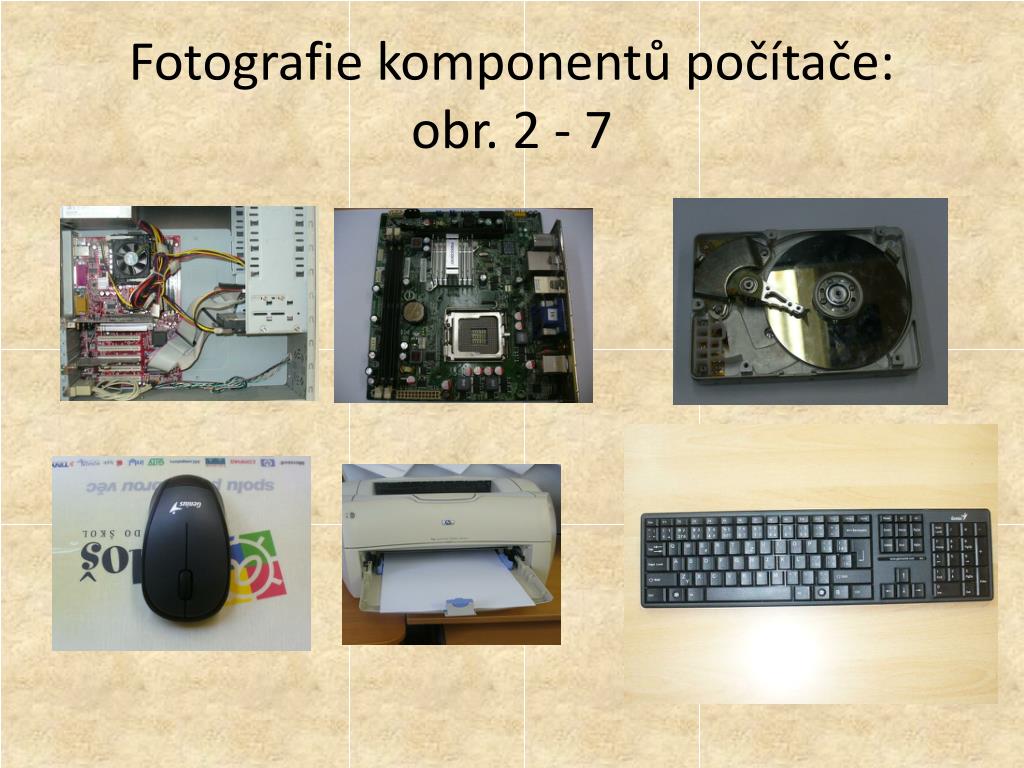

  12. Fotografie komponentů počítače:obr. 2 - 7

  13. Použitá literatura: • M. Kuchař a kol.: Bible Hardwaru.Extra Publishing, s.r.o., 2008, ISBN 1802-1220, MK ČR 17010 • obr.č.1 NEUVEDEN, Neuveden. http://www.fi.muni.cz [online]. [cit. 10.3.2013]. Dostupný na WWW: http://www.fi.muni.cz/usr/pelikan/ARCHIT/PICTURES/OBECNE/VNEUMAN.GIF • obr. 2 – 7 vlastní fotoarchiv
