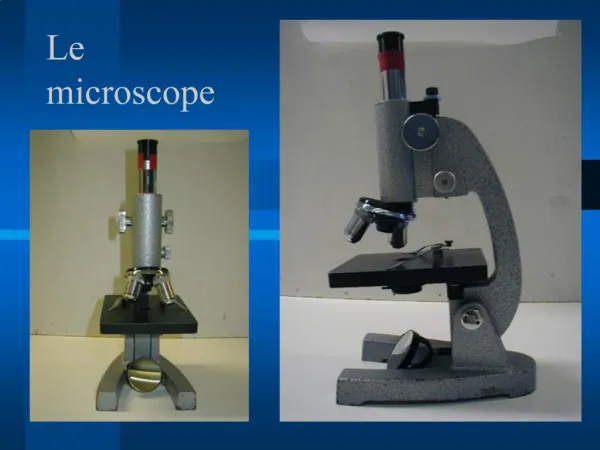

Le microscope

1. Le microscope

2. Éléments constitutifs : un oculaire

3. L ’objectif C ’est une lentille convergente de courte focale (quelques mm) Un objet placé à proximité de son foyer donne une image intermédiaire agrandie et renversée Le grandissement de l ’objectif est noté g1 Un dispositif de rotation permet de changer l ’objectif.

4. L ’oculaire C ’est une lentille convergente de plus grande focale (quelques cm) Il sert de loupe en grossissant l ’image intermédiaire donnée par l ’objectif Le grossissement de l ’objectif est noté G2

5. Modélisation du microscope

6. Construction de l’image donnée par le microscope

7. Caractéristiques d ’un microscope L ’intervalle optique D La latitude de mise au point Le cercle oculaire Le grossissement standard G

8. L ’intervalle optique D C ’est la distance qui sépare le foyer image de l ’objectif du foyer objet de l ’oculaire Cette distance est fixe : D ? 20 cm

9. La latitude de mise au point Un dispositif avec une vis micrométrique permet de régler la distance entre l ’objet et l ’objectif En agissant sur la vis, on place l ’objet près du foyer objet de l ’objectif : l ’image finale est à l ’infini

10. Le cercle oculaire C ’est l ’image de l ’objectif à travers l ’oculaire. L ’œil doit être placé au cercle oculaire pour recevoir toute la lumière émergente de l ’objet.

11. Le grossissement standard G C ’est un nombre qui dépend :
