End striyel otomasyon
Endüstriyel Otomasyon

  • Nedir ?

  • Teorik

  • Pratik

  • Örnekler


Konular
Konular

  • Endüstriyel Otomasyonun Tanımı

    • Tarihçesi

  • Teorik

  • Otomasyonda Bilinmesi Gerekenler

    • PLC (Programmable Logic Controller)

    • Mikroişlemciler, PIC

    • Gömülü Bilgisayarlar, PC104

    • Pnömatik ve Hidrolik

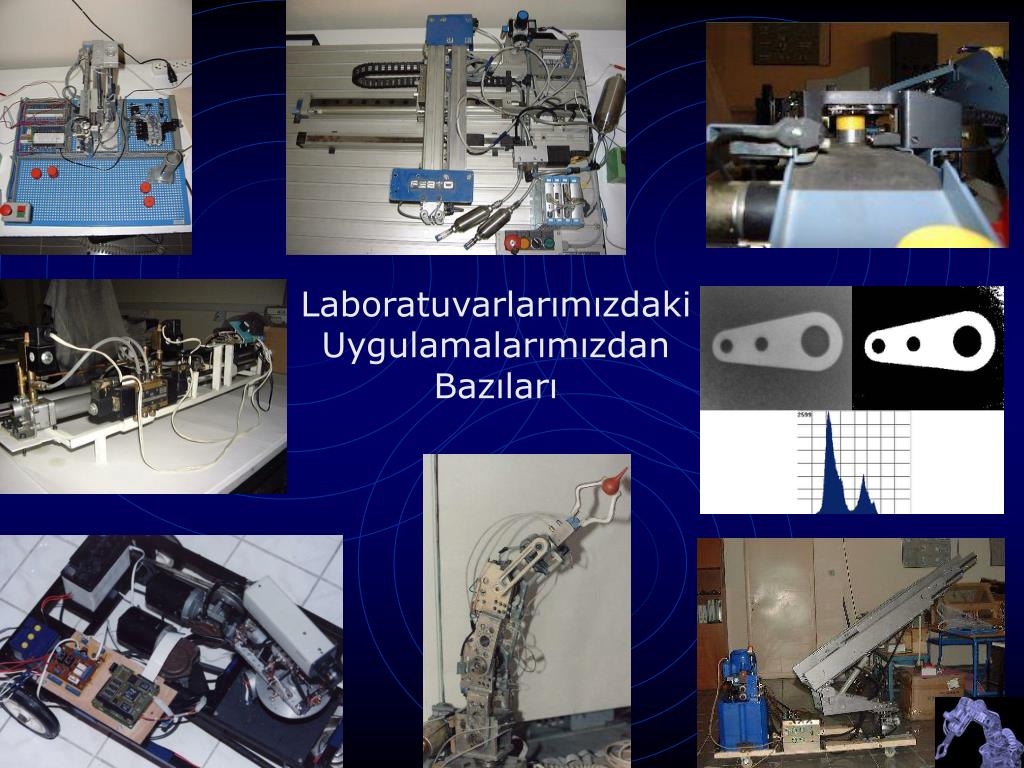

  • Laboratuvarlarımızdan ve Sanayiden Örnekler

  • Referanslar ve Linkler

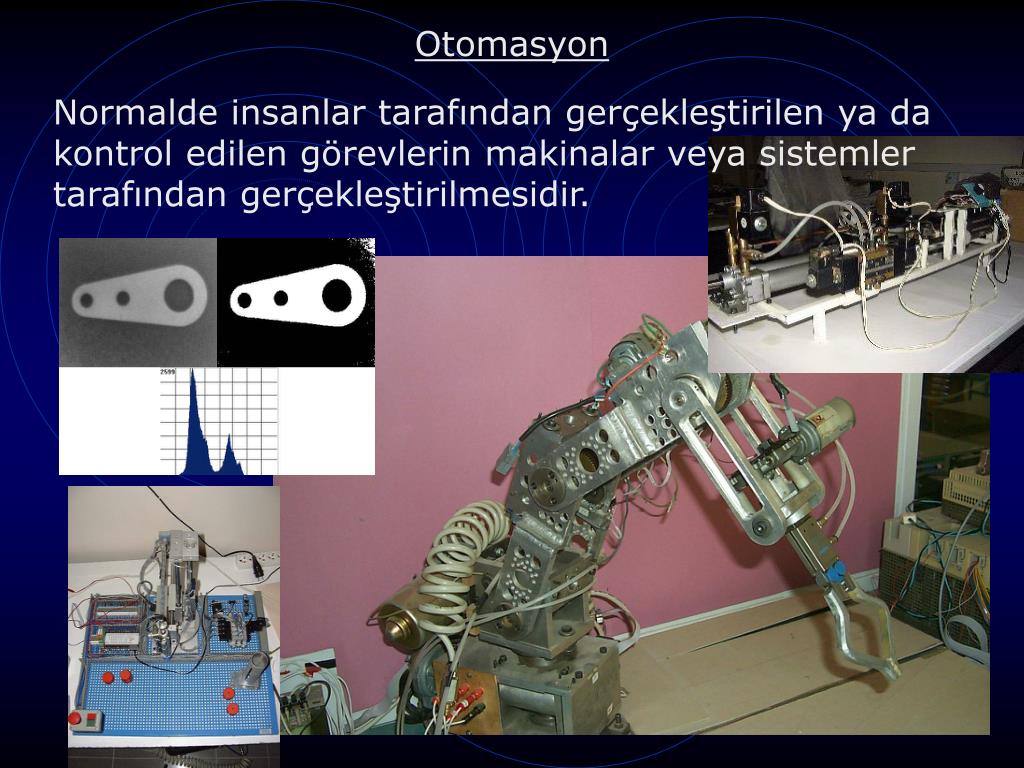

Otomasyon
Otomasyon

Normalde insanlar tarafından gerçekleştirilen ya da kontrol edilen görevlerin makinalar veya sistemler tarafından gerçekleştirilmesidir.


End striyel otomasyon tarihi
Endüstriyel Otomasyon Tarihi

Otomasyonun tarihi çok eski değildir.İlk organize otomasyon endüstriyel devrimin sonrasında İngiltere’de 18.yy’ın ikinci yarısının sonlarında olduğu varsayılır.Son 200 yıldaki hızlı endüstriyelleşmede bazı önemli olaylar:

• 1770 Endüstriyel Devrim ve mekanizasyon.

• 1900 Henry Ford ve üretim hatlarının oluşması

• Nümerik Kontrollu Takım Tezgahları, 1952 (ABD Hava Kuvvetleri, MIT).

• Mikroçip bilgisayarların hızlı gelişimi, 1960‘ların sonları.

• CNC (Bilgisayar Destekli Nümerik Kontrollu) Takım Tezgahları.

• Endüstriyel Robotlar (1970‘ler).

• Bilgisayar Ağları (1970‘ler).

• Geleceğin Fabrikası:Tam otomatik Esnek İmalat Sistemleri 1990‘lar.

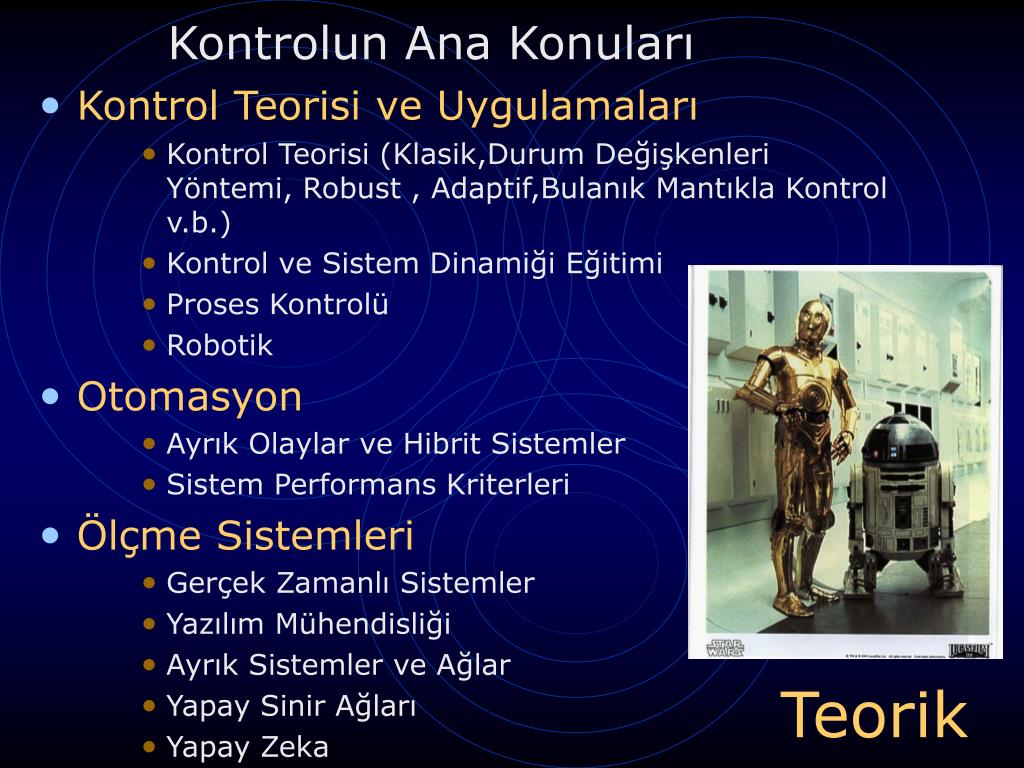

Teorik
Teorik

Kontrolun Ana Konuları

  • Kontrol Teorisi ve Uygulamaları

    • Kontrol Teorisi (Klasik,Durum Değişkenleri Yöntemi, Robust, Adaptif,Bulanık Mantıkla Kontrol v.b.)

    • Kontrol ve Sistem Dinamiği Eğitimi

    • Proses Kontrolü

    • Robotik

  • Otomasyon

    • Ayrık Olaylar ve Hibrit Sistemler

    • Sistem Performans Kriterleri

  • Ölçme Sistemleri

    • Gerçek Zamanlı Sistemler

    • Yazılım Mühendisliği

    • Ayrık Sistemler ve Ağlar

    • Yapay Sinir Ağları

    • Yapay Zeka


  • End striyel otomasyon

    Girdi

    Çıktı

    Kumanda

    Elemanı

    Aktivasyon

    Elemanı

    Açık Devre Kontrol (Kumanda)


    End striyel otomasyon

    PC, PLC, PIC, Mikro İşlemci,

    PC104, Gömülü Bilgisayarlar,

    Elektronik Kartlar. . .

    Kapalı Devre Kontrol

    Motorlar, Silindirler,

    hareket elemanları. . .

    Girdi

    Kontrol

    Elemanı

    Aktivasyon

    Elemanı

    Çıktı

    +

    -

    Ölçme

    Elemanı

    Proses

    İvme, Açı, Hız, Akış,Encoders, Kuvvet, Yük, Pozisyon, Basınç, Sıcaklık, Eğim, Burulma, Titreşim Ölçüm Elemanları

    Üretim, sıcaklık kontrolü, kimyasal olaylar. . .

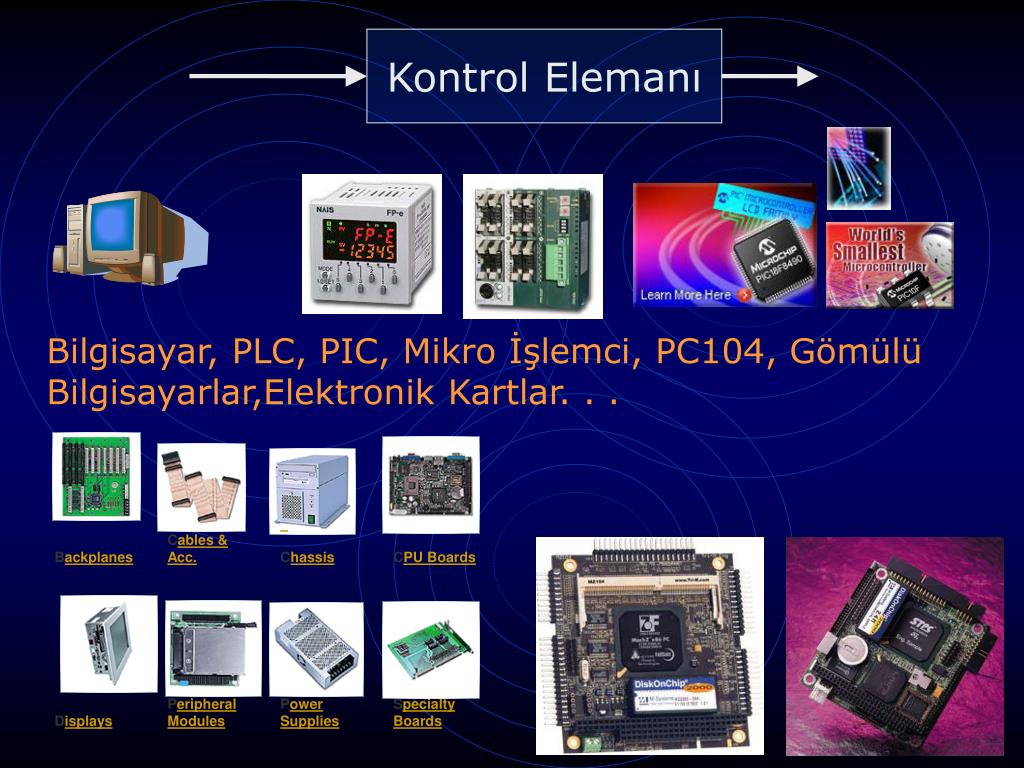

    End striyel otomasyon

    Kontrol Elemanı

    Bilgisayar, PLC, PIC, Mikro İşlemci, PC104, Gömülü Bilgisayarlar,Elektronik Kartlar. . .


    End striyel otomasyon

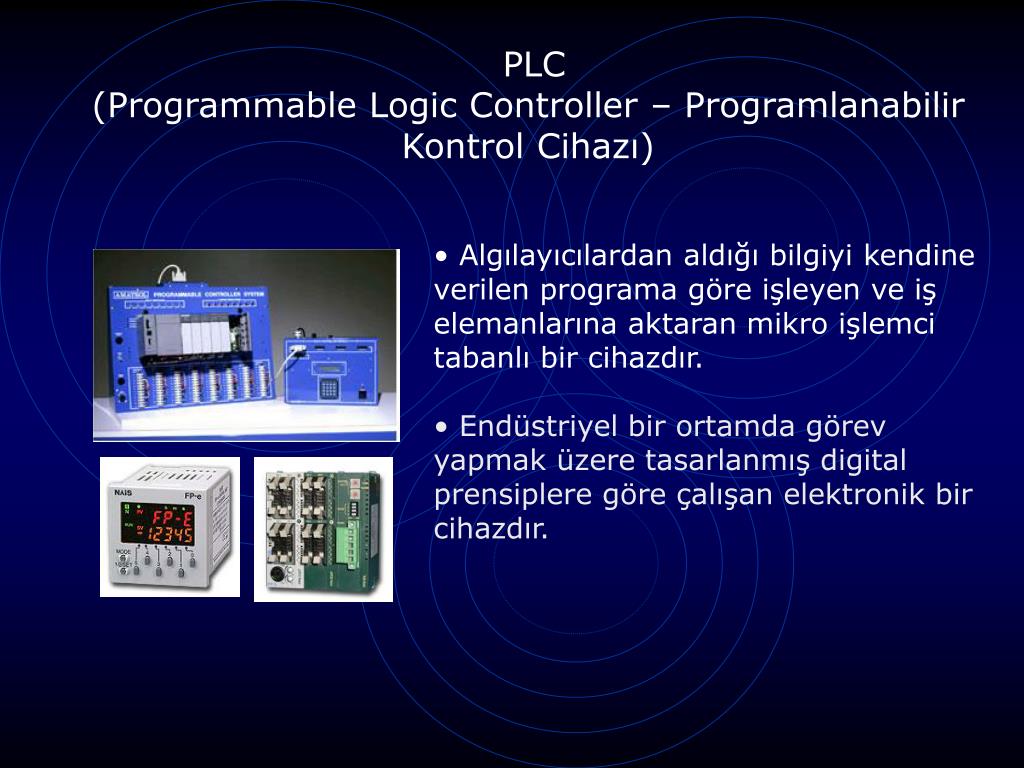

    PLC

    (Programmable Logic Controller – Programlanabilir Kontrol Cihazı)

    • Algılayıcılardan aldığı bilgiyi kendine verilen programa göre işleyen ve iş elemanlarına aktaran mikro işlemci tabanlı bir cihazdır.

    • Endüstriyel bir ortamda görev yapmak üzere tasarlanmış digital prensiplere göre çalışan elektronik bir cihazdır.


    End striyel otomasyon

    PLC’lerin Uygulama Alanları

    • Sıra Denetimi ile İlgili Uygulamalar

      • Asansörlerin hangi katlara hangi sırayla uğrayacağının denetleme

      • Bir üretim bandında belirli bir konumda çalışan makinelerin sırasını belirleme

    • Hareket Denetimi ile İlgili Uygulamalar

      • Metal kesme

      • Metal şekillendirme

      • Montaj makinelerinde denetim sağlama

  • Süreç denetimi ile İlgili Uygulamalar

    • Sıcaklık, Basınç, Nem, Hız, Debi gibi parametrelerin denetlenmesini gerektiren uygulamalarda kullanılabilmektedir.

  • Veri yönetimi ile İlgili Uygulamalar

    • Bir işletmede yer alan her türlü süreçte oluşabilecek verilerin toplanması ve süreçlerin gerektiği şekilde yönlendirilmesi

    • Süreç içerisinde yer alan çeşitli makine ve benzeri teçhizat hakkında veri toplanması.

      Toplanan verilerin

    • Referans veriler ile karşılaştırılması

    • İncelenmesi

    • İzlenmesi

    • Raporlanması amacıyla başka bir aygıta aktarılması


  • End striyel otomasyon

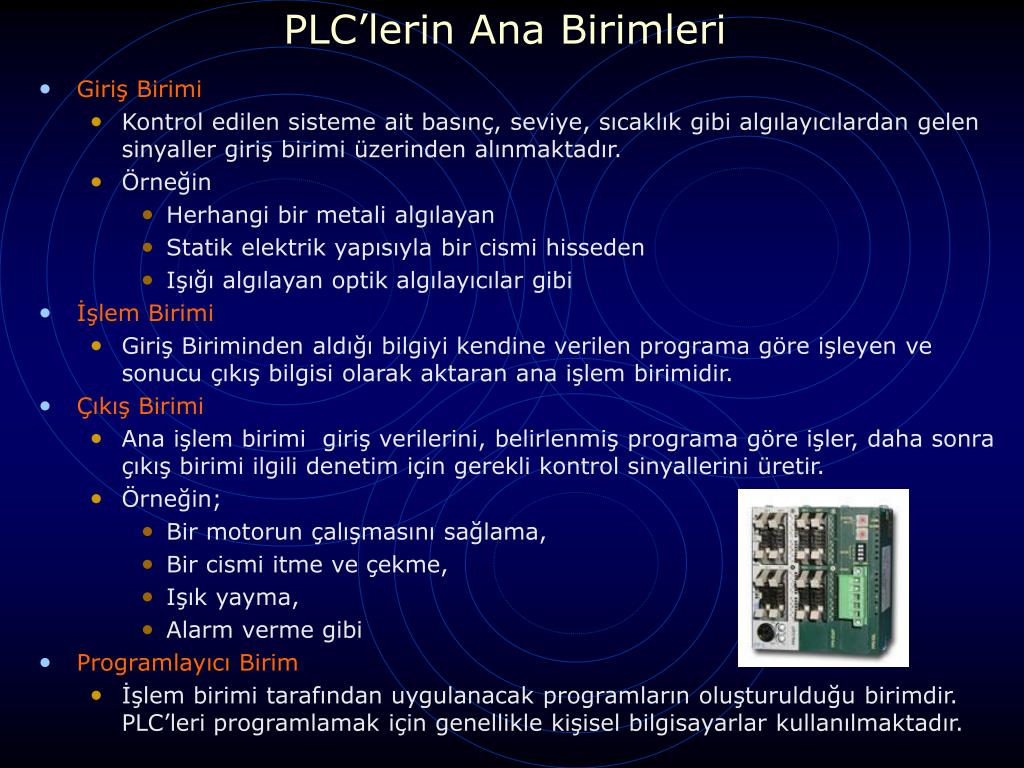

    PLC’lerin Ana Birimleri

    • Giriş Birimi

      • Kontrol edilen sisteme ait basınç, seviye, sıcaklık gibi algılayıcılardan gelen sinyaller giriş birimi üzerinden alınmaktadır.

      • Örneğin

        • Herhangi bir metali algılayan

        • Statik elektrik yapısıyla bir cismi hisseden

        • Işığı algılayan optik algılayıcılar gibi

    • İşlem Birimi

      • Giriş Biriminden aldığı bilgiyi kendine verilen programa göre işleyen ve sonucu çıkış bilgisi olarak aktaran ana işlem birimidir.

    • Çıkış Birimi

      • Ana işlem birimi giriş verilerini, belirlenmiş programa göre işler, daha sonra çıkış birimi ilgili denetim için gerekli kontrol sinyallerini üretir.

      • Örneğin;

        • Bir motorun çalışmasını sağlama,

        • Bir cismi itme ve çekme,

        • Işık yayma,

        • Alarm verme gibi

    • Programlayıcı Birim

      • İşlem birimi tarafından uygulanacak programların oluşturulduğu birimdir. PLC’leri programlamak için genellikle kişisel bilgisayarlar kullanılmaktadır.


    End striyel otomasyon

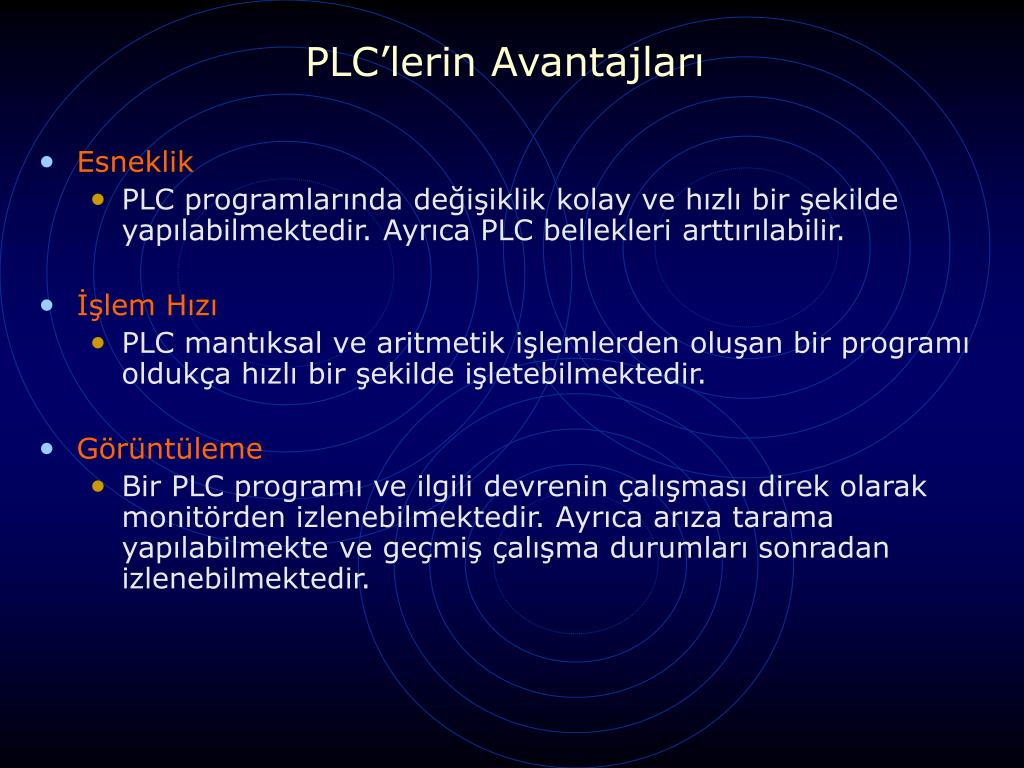

    PLC’lerin Avantajları

    • Esneklik

      • PLC programlarında değişiklik kolay ve hızlı bir şekilde yapılabilmektedir. Ayrıca PLC bellekleri arttırılabilir.

    • İşlem Hızı

      • PLC mantıksal ve aritmetik işlemlerden oluşan bir programı oldukça hızlı bir şekilde işletebilmektedir.

    • Görüntüleme

      • Bir PLC programı ve ilgili devrenin çalışması direk olarak monitörden izlenebilmektedir. Ayrıca arıza tarama yapılabilmekte ve geçmiş çalışma durumları sonradan izlenebilmektedir.


    End striyel otomasyon

    Mikroişlemci ve Temel Kavramlar

    • Mikroişlemci : Ön belleğine yazılan programı işleterek istenilen çıkışlara yönlendiren birimdir. Mikroişlemci veya sayısal bilgisayarlar üç temel kısımdan (CPU-Merkezi işlem ünitesi, I/O ve bellek) ve bunlara ek olarak bazı  destek devrelerden oluşur. Her bir temel kısım en basitten en karmaşığa kadar çeşitlilik gösterir.

    • I/O (Giriş/Çıkış-Girdi/çıktı): Sayısal anolog ve özel fonksiyonlardan oluşur. Mikroişlemcinin dış dünya ile ilişkisini sağlar. Mikroişlemciye verilen ve işlemlerden alınan veriler bu hat üzerinden sağlanır.

    • CPU (Central Proccesing Unit-Merkezi işlem birimi): Sistemin kalbidir. Birim hesapları yapmak ve verileri idare etmek için 4.8 veya 16 bitlik veri formatında çalışır.


    End striyel otomasyon

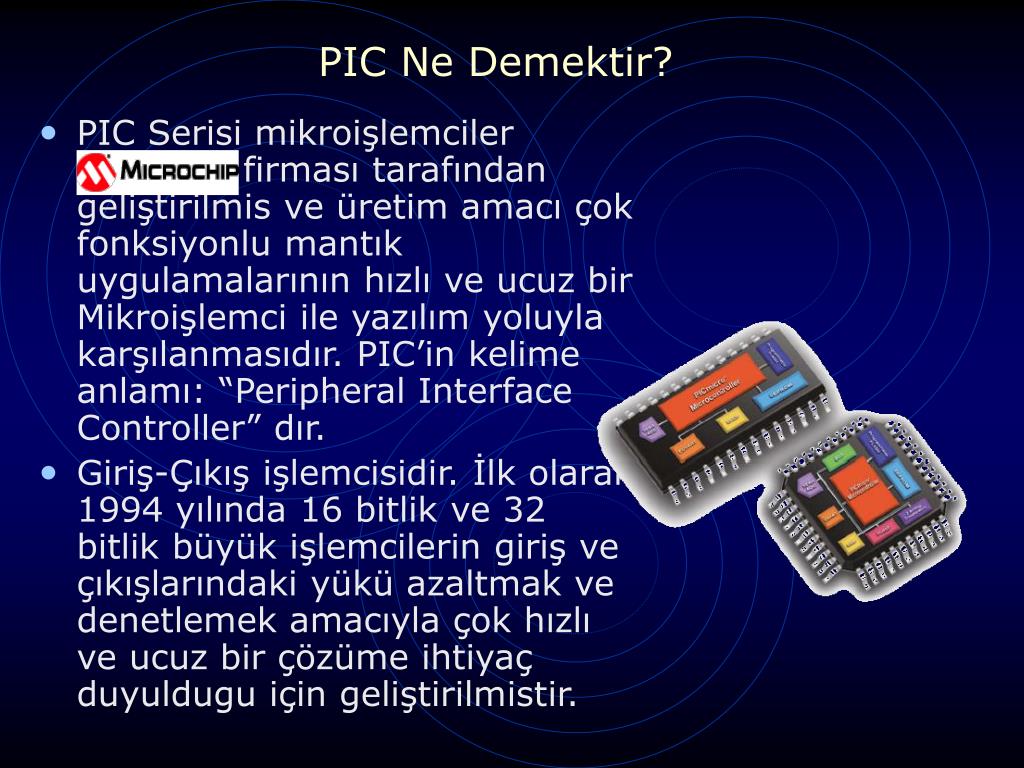

    • PIC Serisi mikroişlemciler firması tarafından geliştirilmis ve üretim amacı çok fonksiyonlu mantık uygulamalarının hızlı ve ucuz bir Mikroişlemci ile yazılım yoluyla karşılanmasıdır. PIC’in kelime anlamı:“Peripheral Interface Controller”dır.

    • Giriş-Çıkış işlemcisidir. İlk olarak 1994 yılında 16 bitlik ve 32 bitlik büyük işlemcilerin giriş ve çıkışlarındaki yükü azaltmak ve denetlemek amacıyla çok hızlı ve ucuz bir çözüme ihtiyaç duyuldugu için geliştirilmistir.

    PIC Ne Demektir?


    End striyel otomasyon

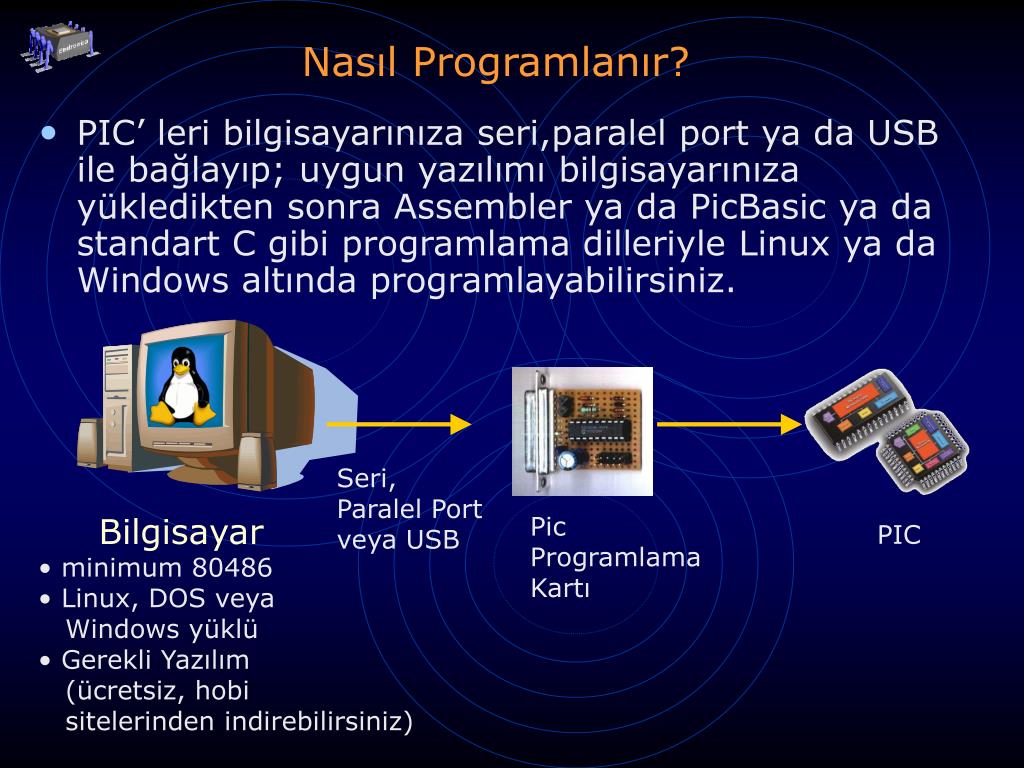

    Nasıl Programlanır?

    • PIC’ leri bilgisayarınıza seri,paralel port ya da USB ile bağlayıp; uygun yazılımı bilgisayarınıza yükledikten sonra Assembler ya da PicBasic ya da standart C gibi programlama dilleriyle Linux ya da Windows altında programlayabilirsiniz.

    Seri,

    Paralel Port

    veya USB

    • Bilgisayar

    • minimum 80486

    • Linux, DOS veya

    • Windows yüklü

    • Gerekli Yazılım

    • (ücretsiz, hobi

    • sitelerinden indirebilirsiniz)

    Pic Programlama Kartı

    PIC


    End striyel otomasyon

    PC104 Ne Demektir ve Uygulamaları

    • PC104,adını bilgisayarın kısaltması PC’den ve diğer kartlarla yaptığı bağlantıların 104 pinden olmasından dolayı 104’ten almaktadır. Gömülü bilgisayardır. Boyutları ISA, PCI ya da diğer bus’lardan ve anakartlardan çok daha küçük boyuttadır(9.15cm x 9.65). Güç gereksinimleri ve sinyal sürücü gereksinimleri gömülü sistemlerin ihtiyaçlarını sağlayacak değerlere indirgenmiştir.

    • PC104 form faktörü Ampro Computers tarafından Kaliforniya’da 1980’lerin sonlarında geliştirilmiştir. Özellikleri 1992’depopülaritesini arttırmak amaçlı olarak yayımlanmıştır.Şu an 150’den fazlasatıcı PC104 ve aksesuarları üretmektedir.


    End striyel otomasyon

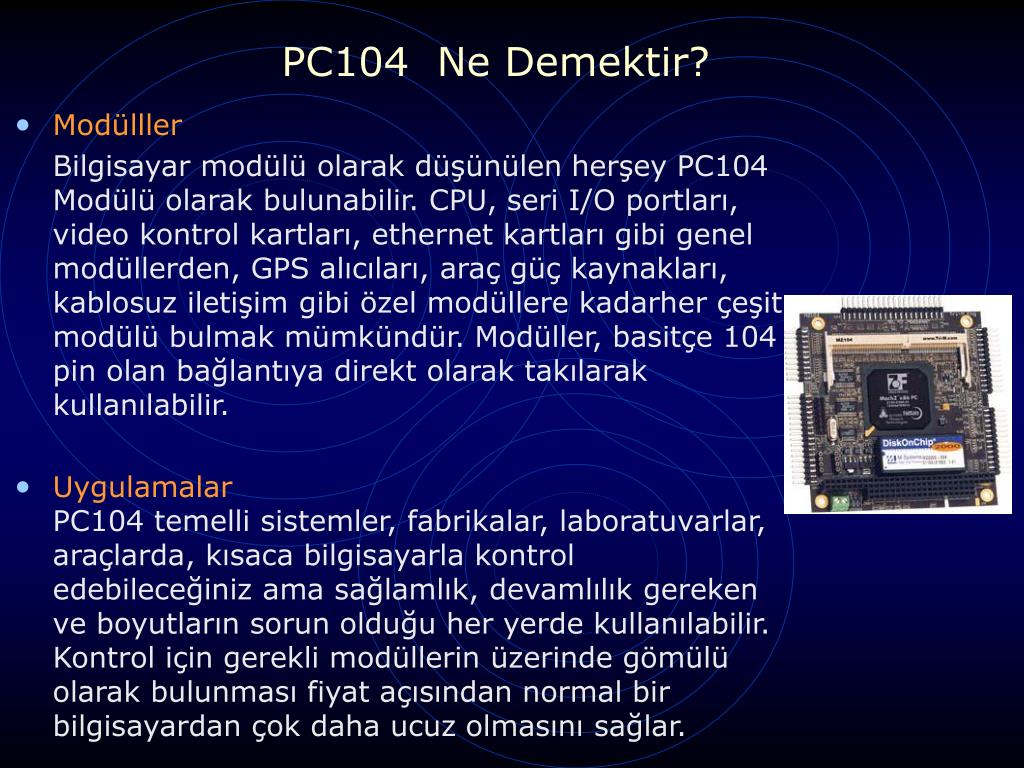

    PC104 Ne Demektir?

    • Modülller

      Bilgisayar modülü olarak düşünülen herşey PC104 Modülü olarak bulunabilir. CPU, seri I/O portları, video kontrol kartları, ethernet kartları gibi genel modüllerden, GPS alıcıları, araç güç kaynakları, kablosuz iletişim gibi özel modüllere kadarher çeşit modülü bulmak mümkündür. Modüller, basitçe 104 pin olan bağlantıya direkt olarak takılarak kullanılabilir.

    • UygulamalarPC104 temelli sistemler, fabrikalar, laboratuvarlar, araçlarda, kısaca bilgisayarla kontrol edebileceğiniz ama sağlamlık, devamlılık gereken ve boyutların sorun olduğu her yerde kullanılabilir. Kontrol için gerekli modüllerin üzerinde gömülü olarak bulunması fiyat açısından normal bir bilgisayardan çok daha ucuz olmasını sağlar.


    End striyel otomasyon

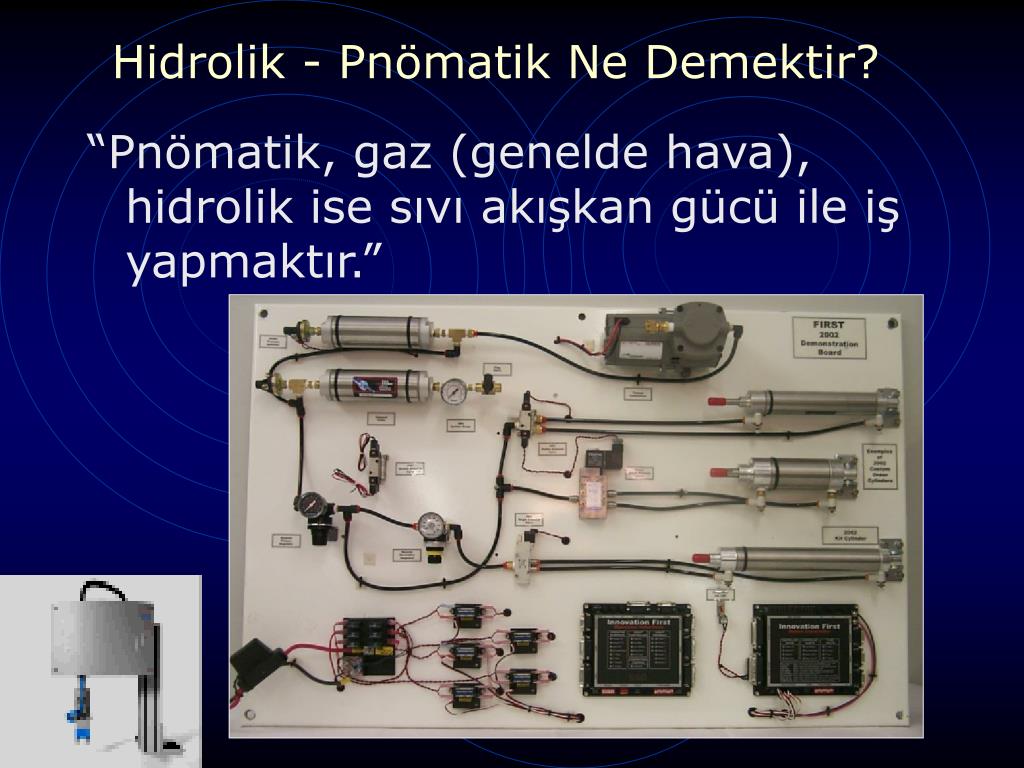

    Hidrolik - Pnömatik Ne Demektir?

    “Pnömatik, gaz (genelde hava), hidrolik ise sıvı akışkan gücü ile iş yapmaktır.”


    End striyel otomasyon

    Pnömatik Sistemin Temelleri

    Kompresör

    solenoid valf

    silindir

    Pnömatik hortum

    rezervuar


    End striyel otomasyon

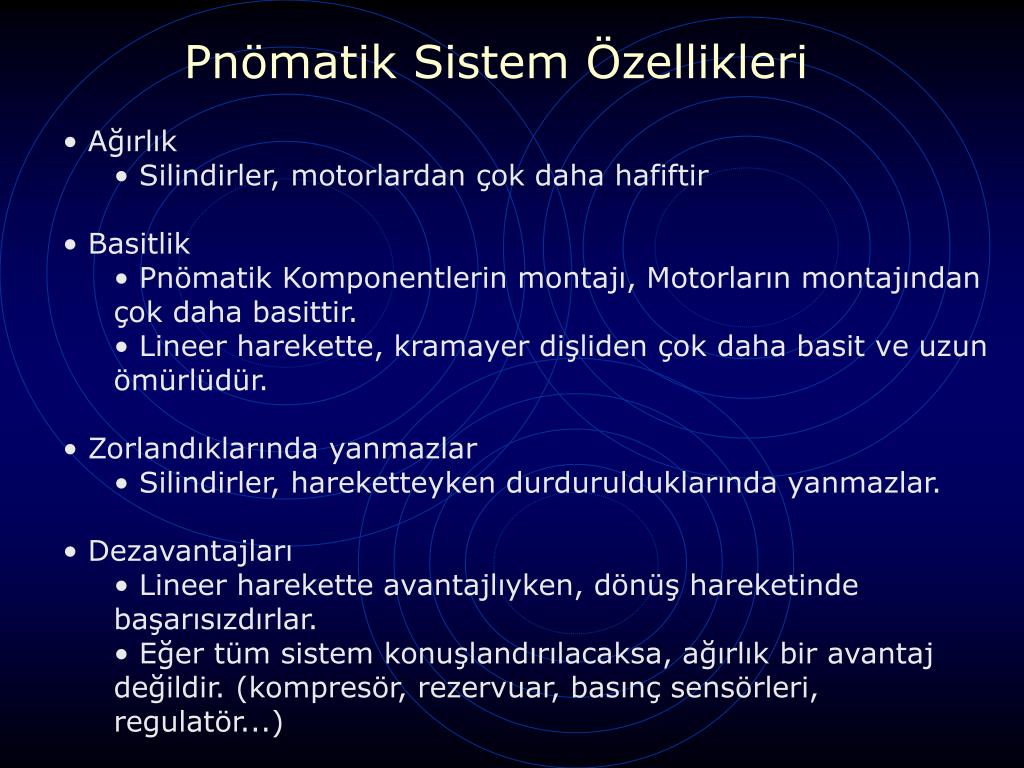

    Pnömatik Sistem Özellikleri

    • Ağırlık

      • Silindirler, motorlardan çok daha hafiftir

    • Basitlik

      • Pnömatik Komponentlerin montajı, Motorların montajından çok daha basittir.

      • Lineer harekette, kramayer dişliden çok daha basit ve uzun ömürlüdür.

    • Zorlandıklarında yanmazlar

      • Silindirler, hareketteyken durdurulduklarında yanmazlar.

    • Dezavantajları

      • Lineer harekette avantajlıyken, dönüş hareketinde başarısızdırlar.

      • Eğer tüm sistem konuşlandırılacaksa, ağırlık bir avantaj değildir. (kompresör, rezervuar, basınç sensörleri,regulatör...)


    End striyel otomasyon

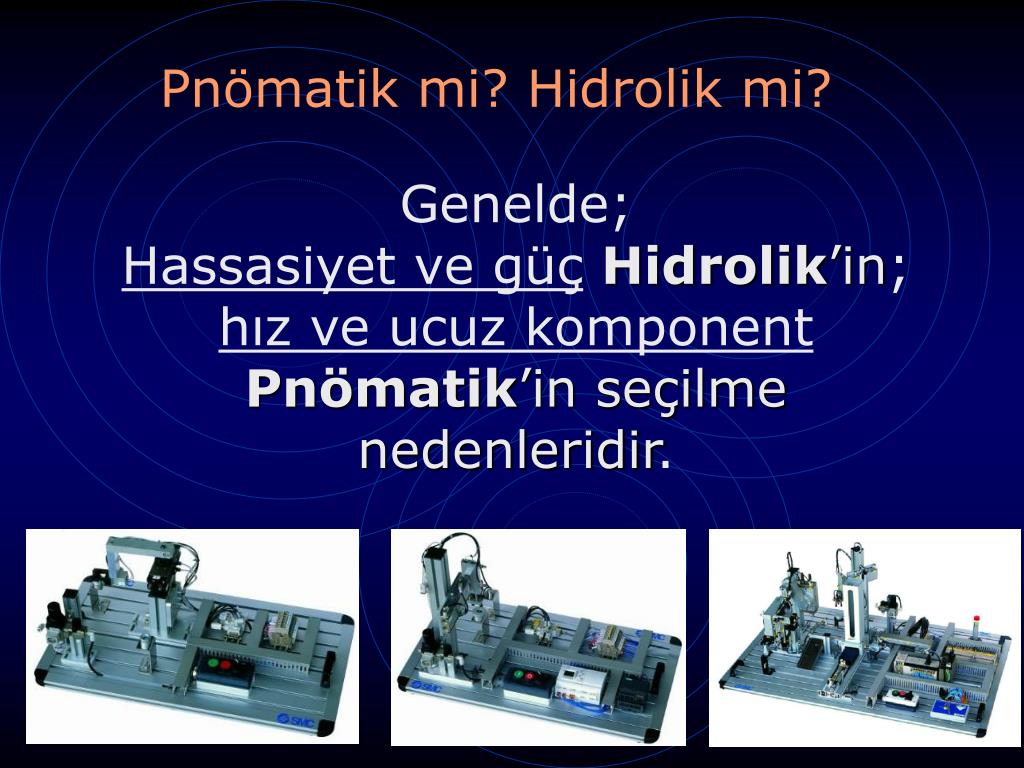

    Pnömatik mi? Hidrolik mi?

    Genelde;

    Hassasiyet ve güçHidrolik’in; hız ve ucuz komponentPnömatik’in seçilme nedenleridir.


    End striyel otomasyon

    Pnömatik Komponentler

    1 - Kompresörler

    2 - Valfler

    3 - Şartlandırıcılar

    4 - Rezervuarlar

    5 - Sensörler

    6 - Silindirler

    7 - Akış Kontrol Elemanları

    8 - Bağlantı Elemanları


    End striyel otomasyon

    Pnömatik Komponentler

    1-Kompresörler (pistonlu,vidalı)

    2-Valfler


    End striyel otomasyon

    Pnömatik Komponentler

    3-Şartlandırıcılar

    4-Rezervuarlar


    End striyel otomasyon

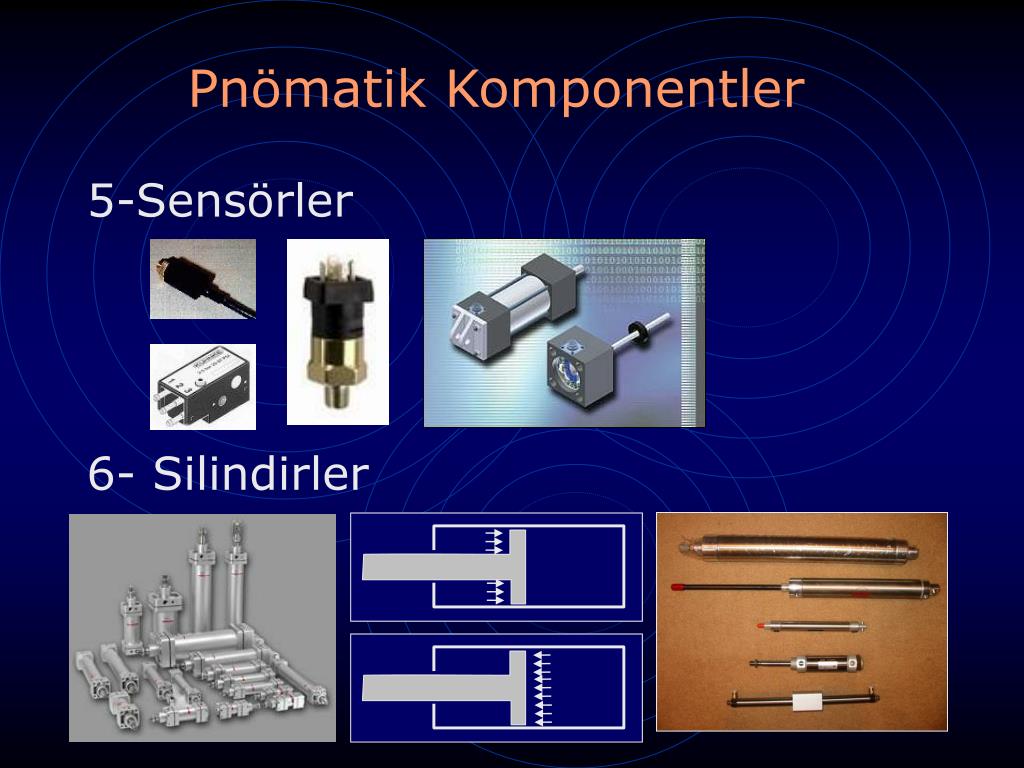

    Pnömatik Komponentler

    5-Sensörler

    6- Silindirler


    End striyel otomasyon

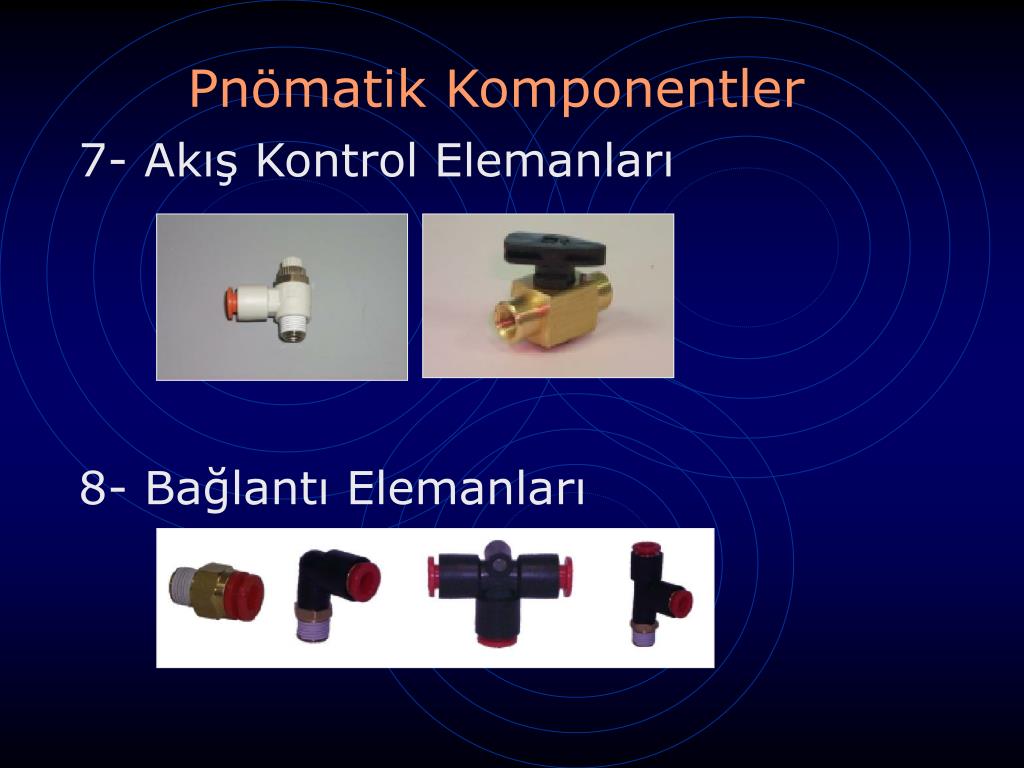

    Pnömatik Komponentler

    7- Akış Kontrol Elemanları

    8- Bağlantı Elemanları



    End striyel otomasyon

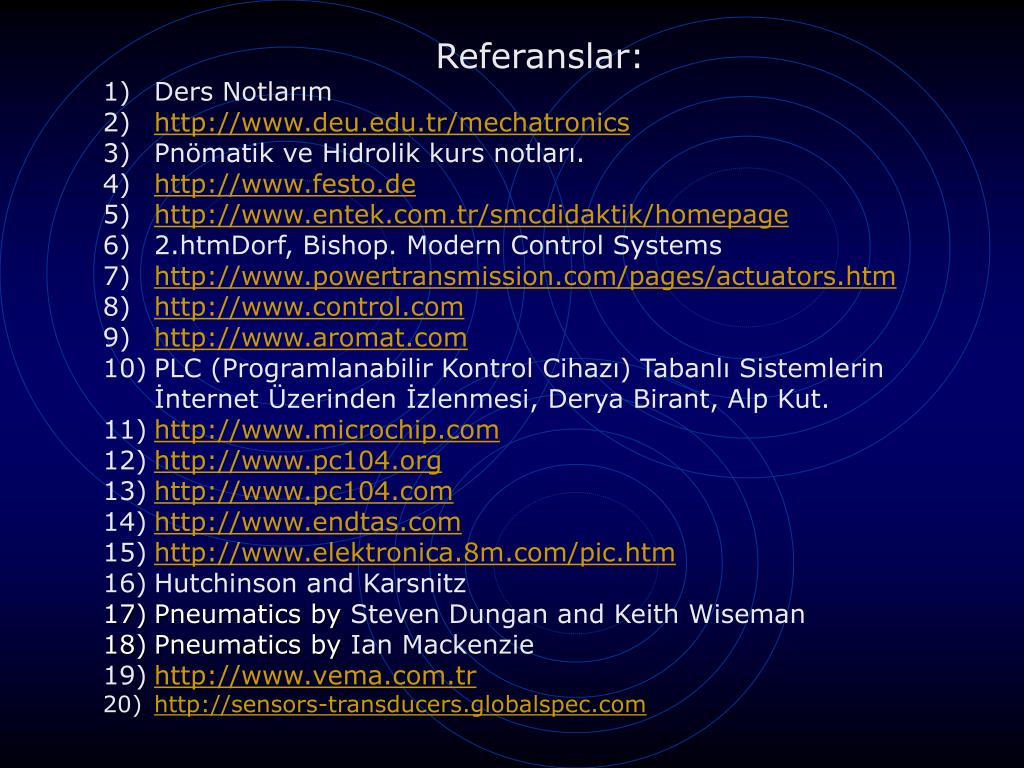

    • Referanslar:

    • Ders Notlarım

    • http://www.deu.edu.tr/mechatronics

    • Pnömatik ve Hidrolik kurs notları.

    • http://www.festo.de

    • http://www.entek.com.tr/smcdidaktik/homepage

    • 2.htmDorf, Bishop. Modern Control Systems

    • http://www.powertransmission.com/pages/actuators.htm

    • http://www.control.com

    • http://www.aromat.com

    • PLC (Programlanabilir Kontrol Cihazı) Tabanlı Sistemlerin İnternet Üzerinden İzlenmesi, Derya Birant, Alp Kut.

    • http://www.microchip.com

    • http://www.pc104.org

    • http://www.pc104.com

    • http://www.endtas.com

    • http://www.elektronica.8m.com/pic.htm

    • Hutchinson and Karsnitz

    • Pneumatics by Steven Dungan and Keith Wiseman

    • Pneumatics byIan Mackenzie

    • http://www.vema.com.tr

    • http://sensors-transducers.globalspec.com


    End striyel otomasyon

    Ar.Gör. Aytaç GÖREN

    Dinlediğiniz için teşekkürler. . .Sorularınız ?

    Dokuz Eylul Üniversitesi,Makina Mühendisliği Bölümü,Otomatik Kontrol ve Mekatronik Laboratuvarları
