forbr ndingsanl gget i

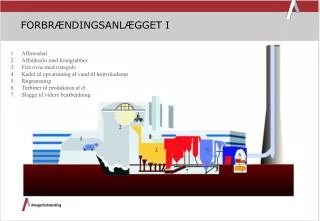

FORBRÆNDINGSANLÆGGET I
  • Aflæssehal
  • Affaldssilo med krangrabber
  • Fire ovne med ristegulv
  • Kedel til opvarmning af vand til højtryksdamp
  • Røgrensning
  • Turbiner til produktion af el
  • Slagge til videre bearbejdning

2

1

4

3

5

6

7

forbr ndingsanl gget ii
FORBRÆNDINGSANLÆGGET II
  • Forbrændingsegnet affald fra husholdning og erhverv aflæsses i en silo 48x17x30 meter
  • To krangrabber løfter affaldet til anlæggets fire indfyringsskakte 2½ ton ad gangen
  • Affaldet glider ned i de 950 grader varme ovne, hvor det skubbes fremad og brænder i to timer
  • Varmen fra forbrændingen opvarmer vand i kedelen til højtryksdamp, som bruges til at producere el og fjernvarme
  • Cirka 20 procent af dampen laves til elektricitet i anlæggets turbiner, mens resten anvendes til at opvarme fjernvarmevand
  • Under forbrændingen overgår affaldets forurening til røggassen og slagge. Røggassen renses i flere trin og den rene røg sendes op gennem den 152 meter høje skorsten
  • Slaggen er de dele af affaldet, som ikke kan brænde – blandt andet jern og andre metaller, som bliver sorteret fra til genanvendelse. Resten bliver sigtet og nyttiggjort i bygge- og anlægsarbejder
