  1. 图 解 Word绘制流程图

  2. 图解 Word绘制流程图 打开一个Word空白文档。在“绘图”工具栏上，单击“自选图形”，指向“流程图”，再单击所需的形状。 第一步：绘制对象

  3. 图解 Word绘制流程图 ①点击打开 打开一个Word空白文档

  4. 图解 在“绘图”工具栏上，单击“自选图形”，指向“流程图”，再单击所需的形状。 Word绘制流程图 ①在“绘图”工具栏上，单击“自选图形” ②指向“流程图” ③单击所需的形状

  5. 图解 屏幕上出现右图所示的画面。 Word绘制流程图 绘图画布

  6. 图解 Word绘制流程图 点击位置 在“在此处创建图形”框中，单击要绘制流程图的位置。点击一个点，按下鼠标左键，从左上至右下拖动鼠标，画出所需的形状。 拖动鼠标

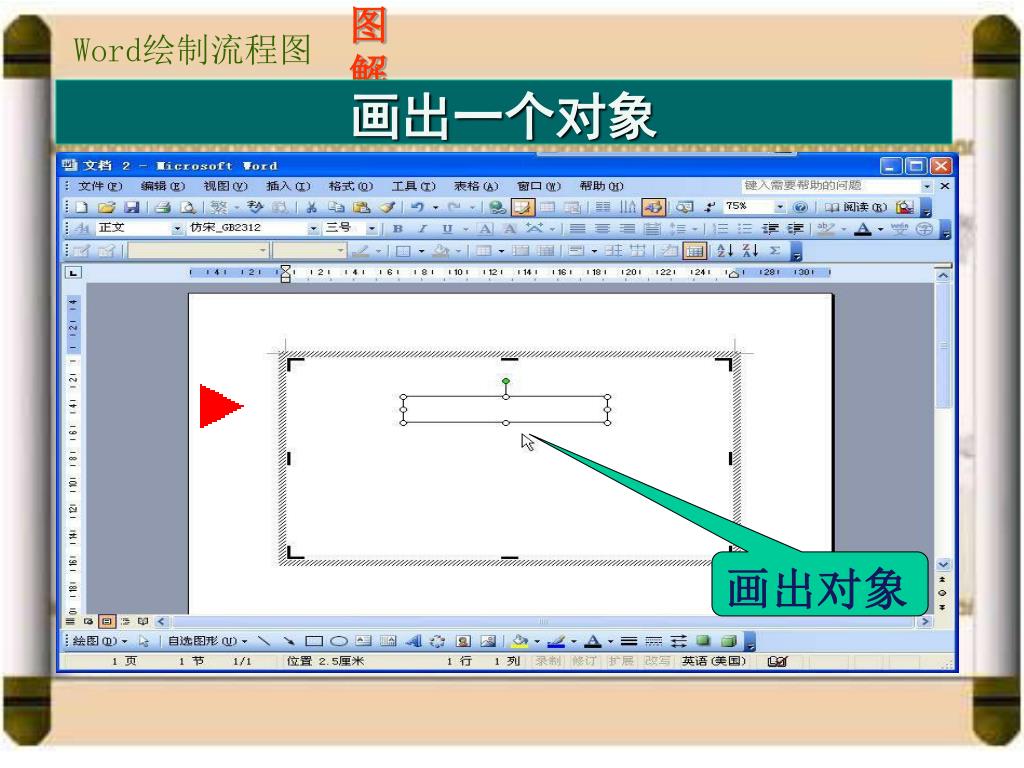

  7. 图解 Word绘制流程图 画出一个对象 画出对象

  8. 图解 Word绘制流程图 点击“复制” 点击对象 点击对象，鼠标变为四向箭头时，点击右键，点击“复制”按扭。

  9. 图解 Word绘制流程图 点击“粘贴” 再点击右键，点击“粘贴”按扭。

  10. 图解 Word绘制流程图 得到下图。 得到复制框

  11. 图解 Word绘制流程图 点击新对象 点击新粘贴的对象，按下鼠标左键，拖动鼠标到要复制的位置，放开左键。 拖动鼠标到所需位置

  12. 图解 Word绘制流程图 重复步骤 重复上述复制、粘贴步骤，复制出所需的对象。

  13. 图解 Word绘制流程图 图形框不够大时，用鼠标左键点击图形框四周的中心点，按下鼠标左键，拖动到所需位置，放开鼠标左键，得到所需的图形框。 拖动鼠标 点击中心点

  14. 图解 Word绘制流程图 确定位置

  15. 图解 Word绘制流程图 点击对象 要移动对象时，用鼠标左键点击对象，按下鼠标左键，拖动到所需位置，放开鼠标左键，得到移动后的对象。 拖动鼠标到所需位置

  16. 图解 Word绘制流程图 不需要画布，可以点选后删除。 重复上述操作，移动所有需移动的对象。 重复操作

  17. 图解 要在流程图中插入其他形状的 对象：在“绘图”工具栏上，单击“自选图形”，指向“流程图”，再单击所需的形状。 Word绘制流程图 ①在“绘图”工具栏上，单击“自选图形” ②指向“流程图” ③单击所需的形状

  18. 图解 Word绘制流程图 得到菱形

  19. 图解 Word绘制流程图 调整好位置和大小

  20. 图解 Word绘制流程图 在Word中提供了三种线型的连接符用于连接对象：直线、肘形线（带角度）和曲线。 第二步：连接对象

  21. 图解 Word绘制流程图 三种连接符

  22. 图解 要连接 对象：在“绘图”工具栏上，单击“自选图形”，指向“连接符”，再单击所需的连接符。 Word绘制流程图 ①在“绘图”工具栏上，单击“自选图形” ②指向“连接符” ③单击所需的形状

  23. 图解 将鼠标指针移动到对象上时，会在其上显示蓝色连接符位置。这些点表示可以附加连接符线的位置。 Word绘制流程图 可以连接的节点

  24. 图解 点击连接位置后，按下鼠标左键，拖动鼠标到下一个对象的连接位置，放开鼠标，得到一条连接线。 Word绘制流程图 点选节点 拖动到下一个节点

  25. 图解 Word绘制流程图 画出连接符

  26. 图解 重复上面的步骤，画出所有的连接线。 Word绘制流程图 重复步骤

  27. 图解 选择不同的连接符，可以画出各种连接线。 ①在“绘图”工具栏上，单击“自选图形”。 Word绘制流程图 ②指向“连接符”。 ③再单击肘形线连接符。

  28. 图解 Word绘制流程图 ④点选对象节点。

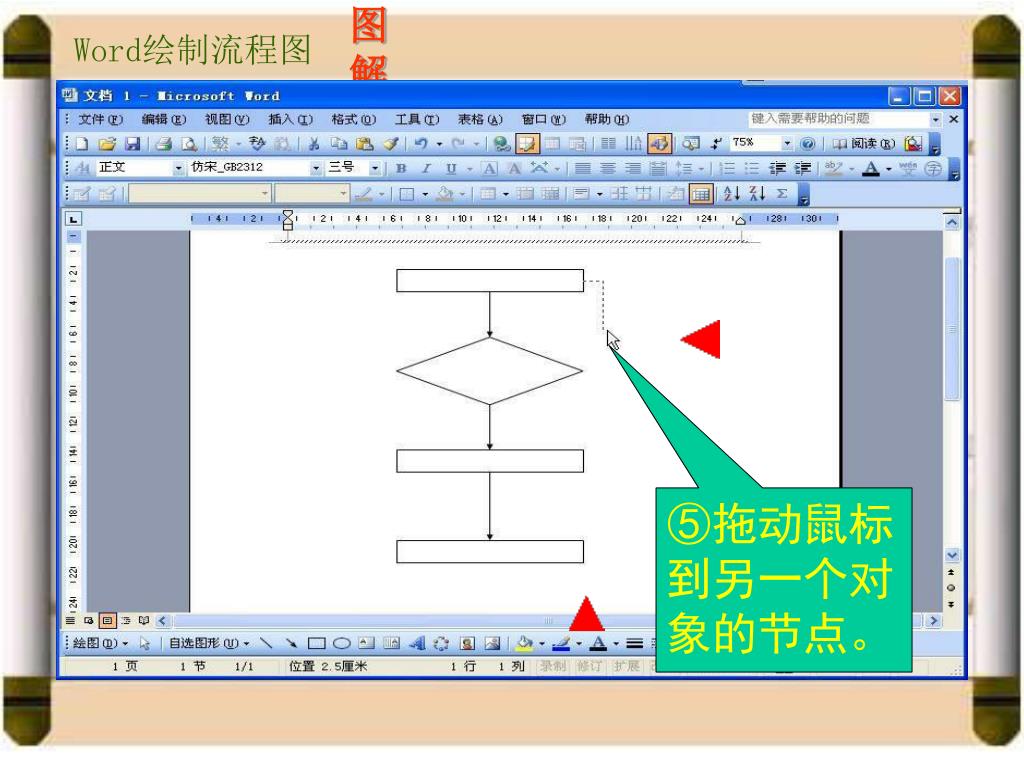

  29. 图解 Word绘制流程图 ⑤拖动鼠标到另一个对象的节点。

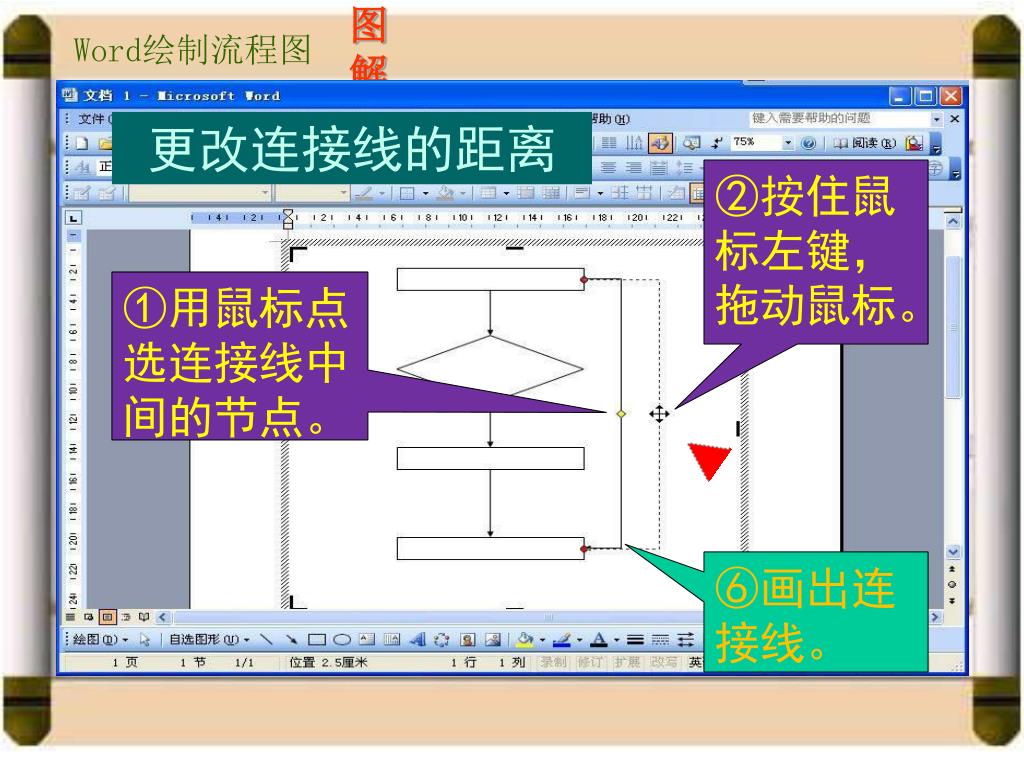

  30. 图解 更改连接线的距离 ②按住鼠标左键，拖动鼠标。 Word绘制流程图 ①用鼠标点选连接线中间的节点。 ⑥画出连接线。

  31. 图解 ③到所需位置后放开鼠标。 Word绘制流程图 ④画出连接线。

  32. 图解 连接符会随着矩形的拖动而变化 ①用鼠标左键点击矩形对象（显示所有节点）。 Word绘制流程图 ②按住鼠标拖动鼠标到所需位置。

  33. 图解 Word绘制流程图 ③放开鼠标,对象和连接符的位置已经改变。

  34. 图解 改变连接对象的连接点,连接符也会变化 Word绘制流程图 ②按住鼠标拖动鼠标到另一个节点。 ①用鼠标左键点击连接符的一个端点(红色)。

  35. 图解 Word绘制流程图 ③放开鼠标, 连接符的位置和形状已经改变。

  36. 图解 Word绘制流程图 用鼠标右键单击形状，单击“添加文字”并开始键入。 第三步：添加文字

  37. 图解 ②单击“添加文字” Word绘制流程图 ①鼠标右键单击形状

  38. 图解 ③矩形框变成可输入形状 Word绘制流程图

  39. 图解 ④输入文字 Word绘制流程图

  40. 图解 Word绘制流程图 ⑤单击文字框中间的节点,按住鼠标左键拖动鼠标,改变文本框的大小至适合位置。

  41. 图解 使用文档的排版工具对文字进行居中、字体、颜色等属性修改 ⑥使文本框大小合适 Word绘制流程图 ①点击要调整的文本框.

  42. ②点击字体的下拉箭头. 图解 Word绘制流程图 调整字体 ③点击所需的字体. ④可以调整到所需的字体.

  43. ②点击字号的下拉箭头. 图解 调整字号 Word绘制流程图 ③点击所需的字号. ①点击要调整字体的文本框.

  44. 图解 Word绘制流程图 ④得到所需的字号. ④得到所需的字体. 字体字号的效果

  45. 图解 调整字体居中和颜色 ②点击字体居中按扭 Word绘制流程图 ③点击字体颜色下拉箭头 ④选取字体颜色 ①点选要调整的文字

  46. 图解 字体颜色、填充颜色、线条颜色、线条形状、线条粗细等效果，也可在“绘图”工具栏中进行调整。 ⑤字体颜色效果 Word绘制流程图

  47. 图解 Word绘制流程图 用鼠标左键单击 “绘图”工具栏中的填充颜色按扭，单击所需颜色进行填充。 第四步：填充颜色

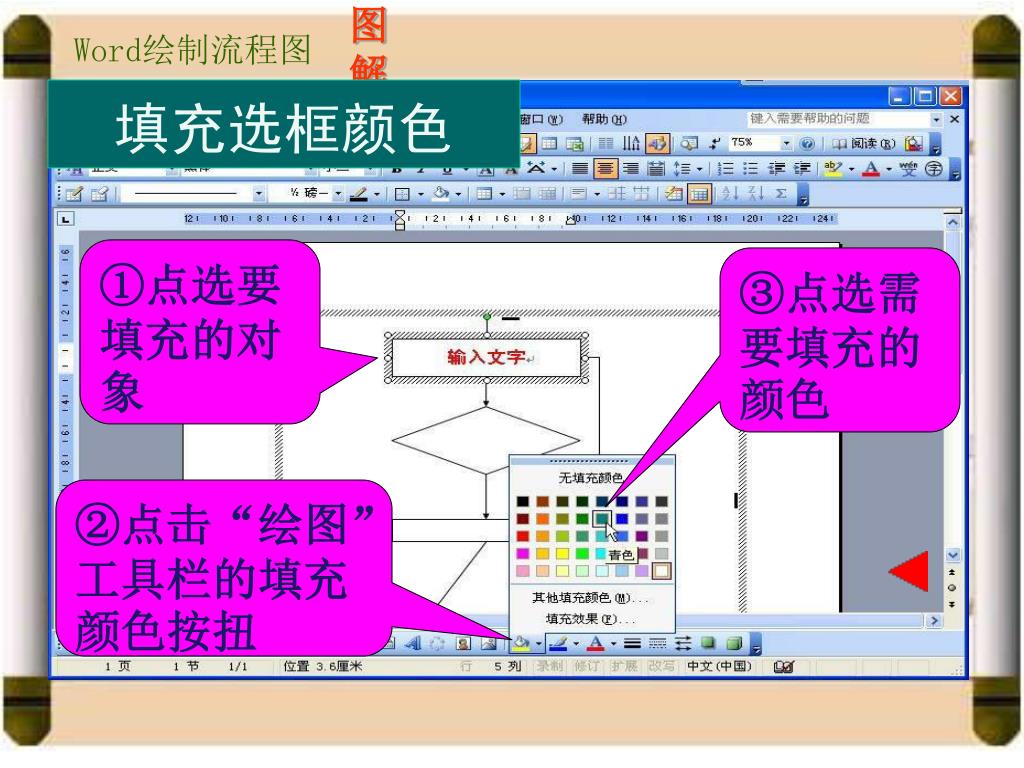

  48. 图解 Word绘制流程图 ①点选要填充的对象 ③点选需要填充的颜色 填充选框颜色 ②点击“绘图”工具栏的填充颜色按扭

  49. 图解 Word绘制流程图 ①点选要填充的对象 ③点选需要填充的颜色 填充边框颜色 ②点击“绘图”工具栏的线条颜色按扭

  50. 图解 ③点选所需的线型 Word绘制流程图 ①点选要填充的对象 填充连接线颜色 ②点击“绘图”工具栏的线型按扭
