Dinamika fluida

Dinamika fluida. Strujanje idealnog fluida. Gibanje nestlačivog fluida Jednadžba kontinuiteta; Sv=konst . Bernoulijeva jednadžba-zakon o raspodjeli tlakova unutar strujne cijevi: p+ gh+1/2v 2 =konst . Laminarno i turbulentno strujanje; Reynoldsov broj: R e = vl/ Otpor sredstva

zia
Download Presentation

Dinamika fluida

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

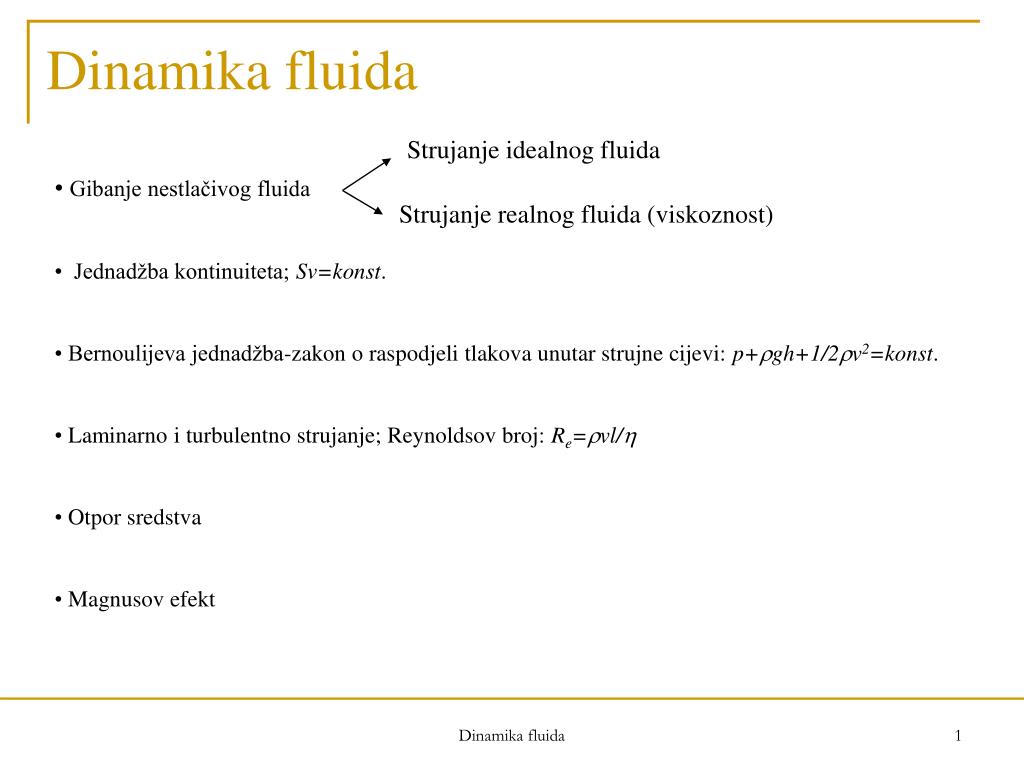

  1. Dinamika fluida Strujanje idealnog fluida • Gibanje nestlačivog fluida • Jednadžba kontinuiteta; Sv=konst. • Bernoulijeva jednadžba-zakon o raspodjeli tlakova unutar strujne cijevi: p+gh+1/2v2=konst. • Laminarno i turbulentno strujanje; Reynoldsov broj: Re=vl/ • Otpor sredstva • Magnusov efekt Strujanje realnog fluida (viskoznost) Dinamika fluida

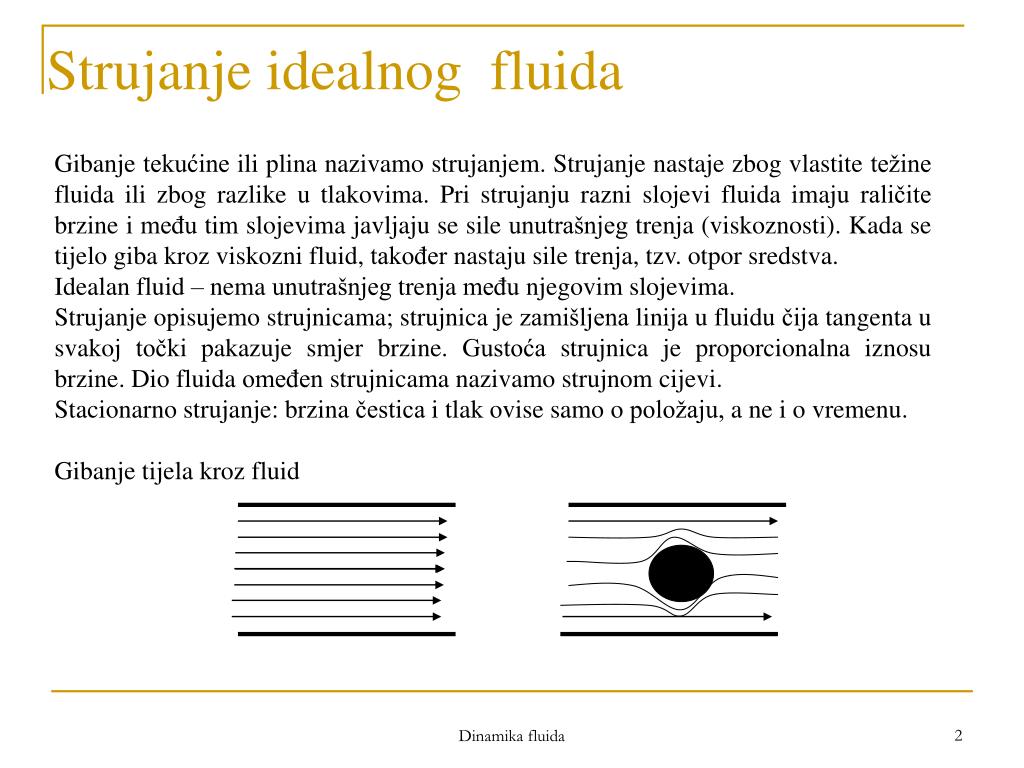

  2. Strujanje idealnog fluida Gibanje tekućine ili plina nazivamo strujanjem. Strujanje nastaje zbog vlastite težine fluida ili zbog razlike u tlakovima. Pri strujanju razni slojevi fluida imaju raličite brzine i među tim slojevima javljaju se sile unutrašnjeg trenja (viskoznosti). Kada se tijelo giba kroz viskozni fluid, također nastaju sile trenja, tzv. otpor sredstva. Idealan fluid – nema unutrašnjeg trenja među njegovim slojevima. Strujanje opisujemo strujnicama; strujnica je zamišljena linija u fluidu čija tangenta u svakoj točki pakazuje smjer brzine. Gustoća strujnica je proporcionalna iznosu brzine. Dio fluida omeđen strujnicama nazivamo strujnom cijevi. Stacionarno strujanje: brzina čestica i tlak ovise samo o položaju, a ne i o vremenu. Gibanje tijela kroz fluid Dinamika fluida

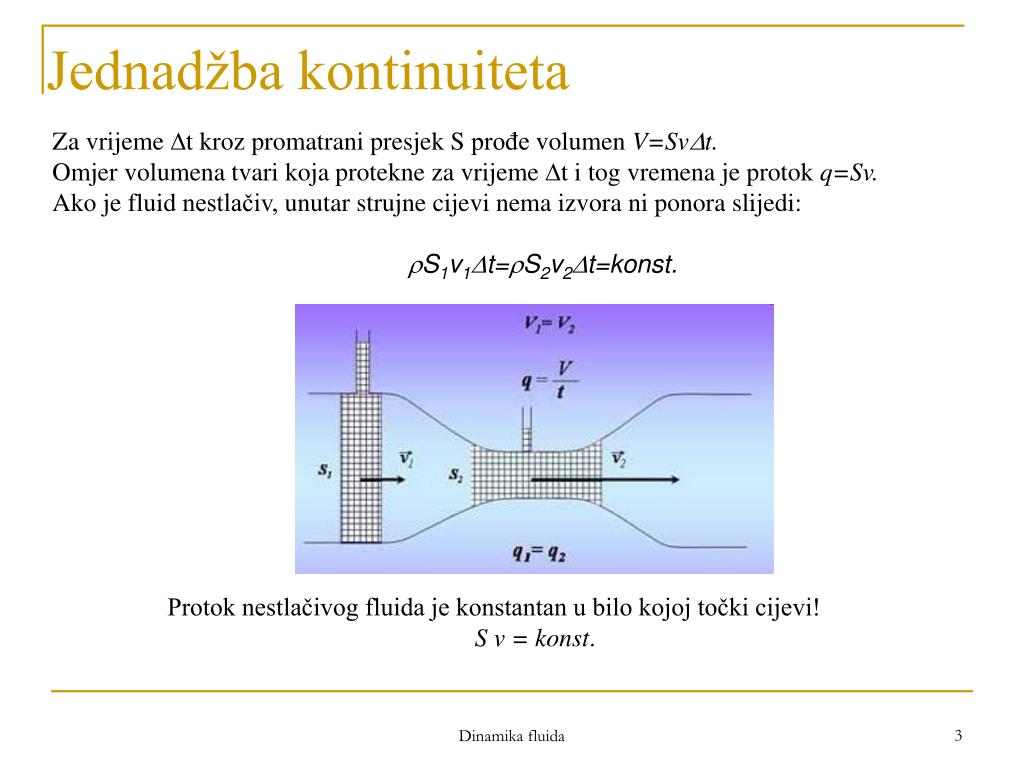

  3. Jednadžba kontinuiteta Za vrijeme t kroz promatrani presjek S prođe volumen V=Svt. Omjer volumena tvari koja protekne za vrijeme t i tog vremena je protok q=Sv. Ako je fluid nestlačiv, unutar strujne cijevi nema izvora ni ponora slijedi: S1v1t=S2v2t=konst. Protok nestlačivog fluida je konstantan u bilo kojoj točki cijevi! S v = konst. Dinamika fluida

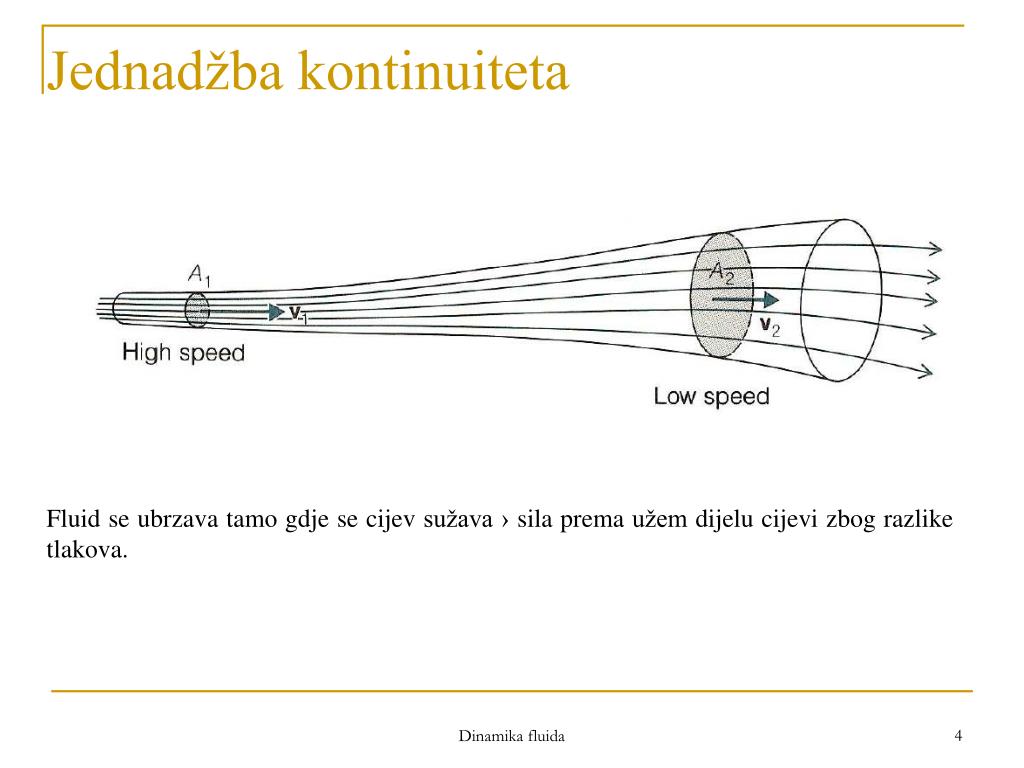

  4. Jednadžba kontinuiteta Fluid se ubrzava tamo gdje se cijev sužava › sila prema užemdijelu cijevi zbog razlike tlakova. Dinamika fluida

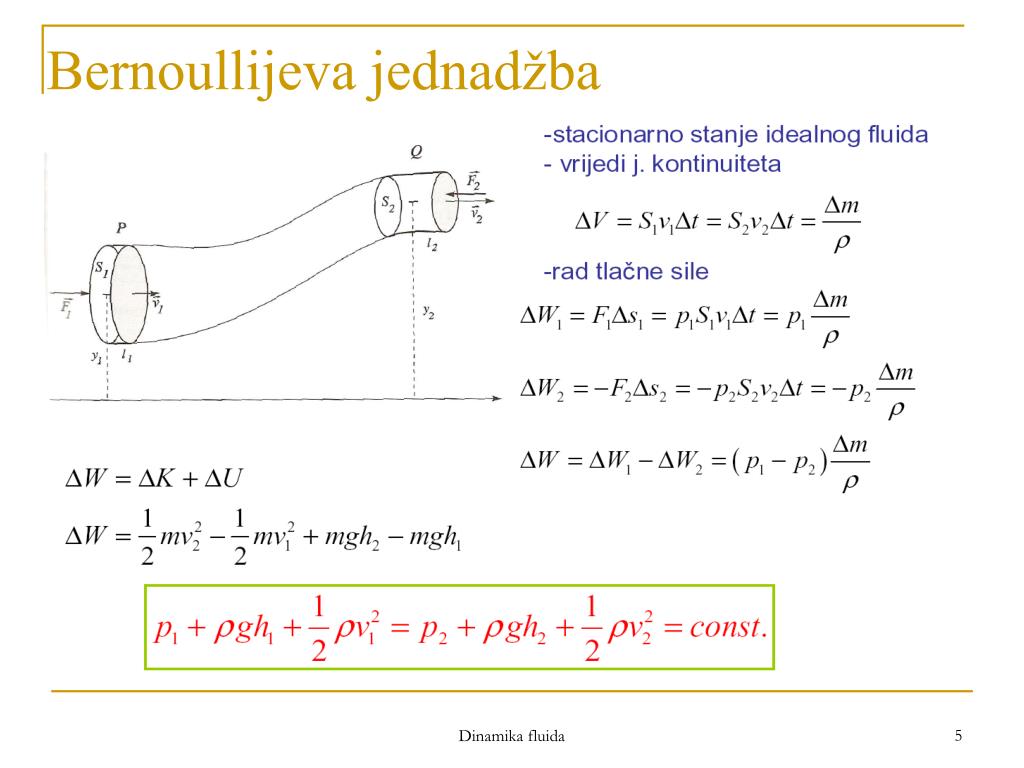

  5. Bernoullijeva jednadžba Dinamika fluida

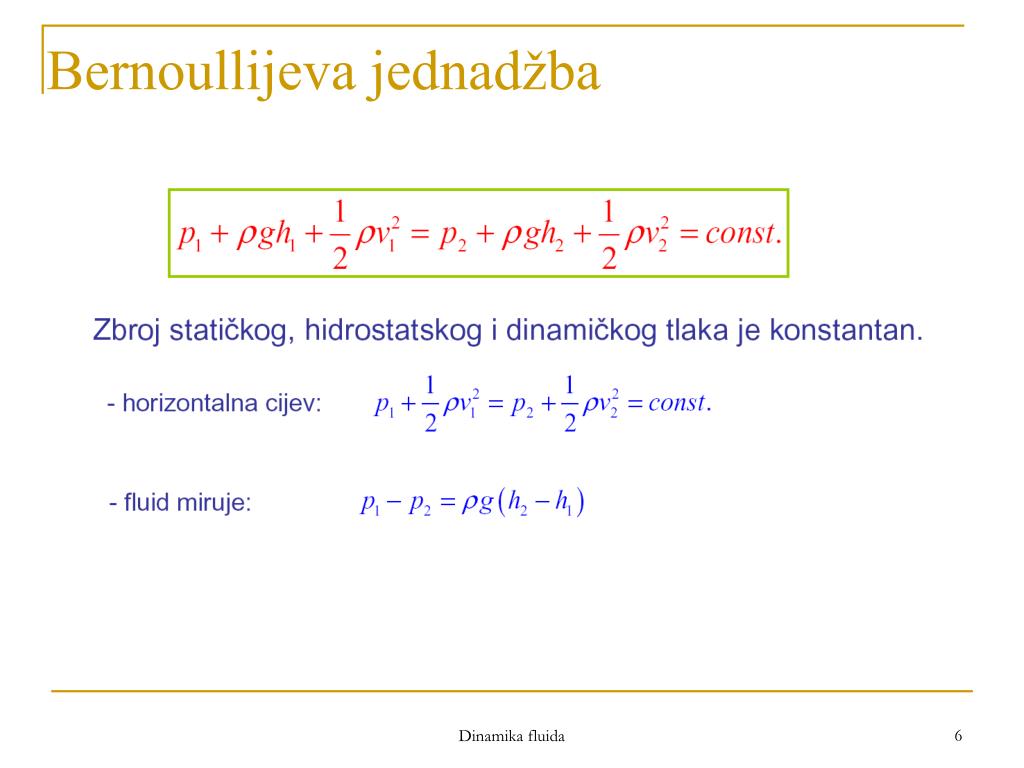

  6. Bernoullijeva jednadžba Dinamika fluida

  7. Primjene Bernoullijeve jednadžbe Dinamika fluida

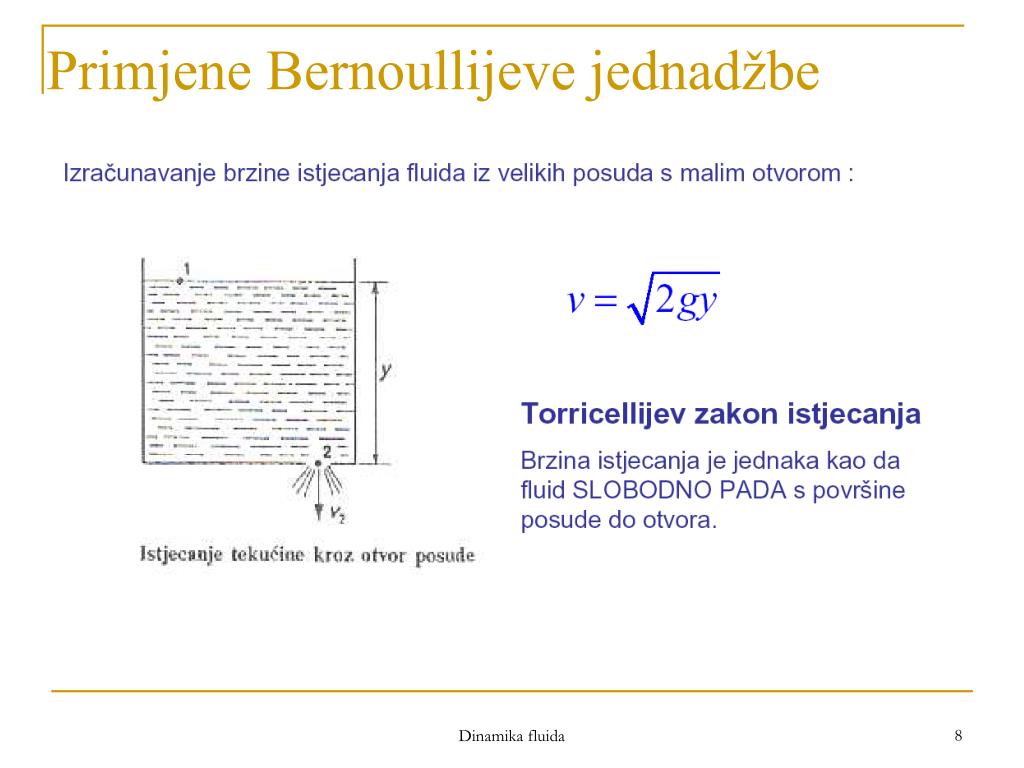

  8. Primjene Bernoullijeve jednadžbe Dinamika fluida

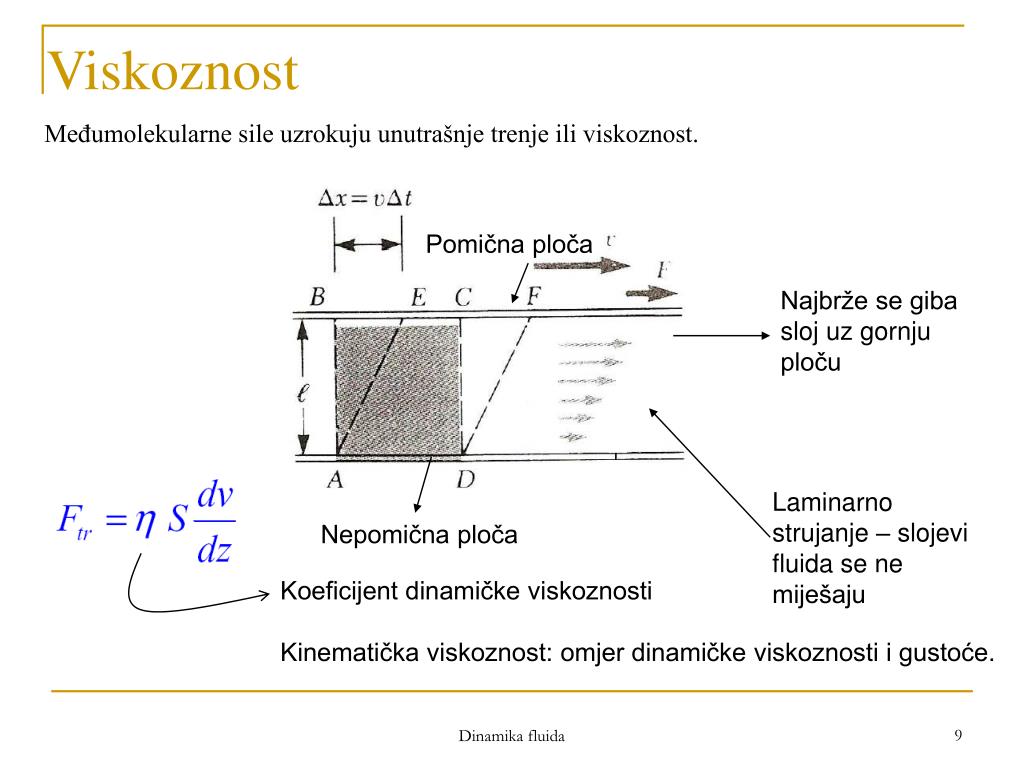

  9. Viskoznost Međumolekularne sile uzrokuju unutrašnje trenje ili viskoznost. Pomična ploča Najbrže se giba sloj uz gornju ploču Laminarno strujanje – slojevi fluida se ne miješaju Nepomična ploča Koeficijent dinamičke viskoznosti Kinematička viskoznost: omjer dinamičke viskoznosti i gustoće. Dinamika fluida

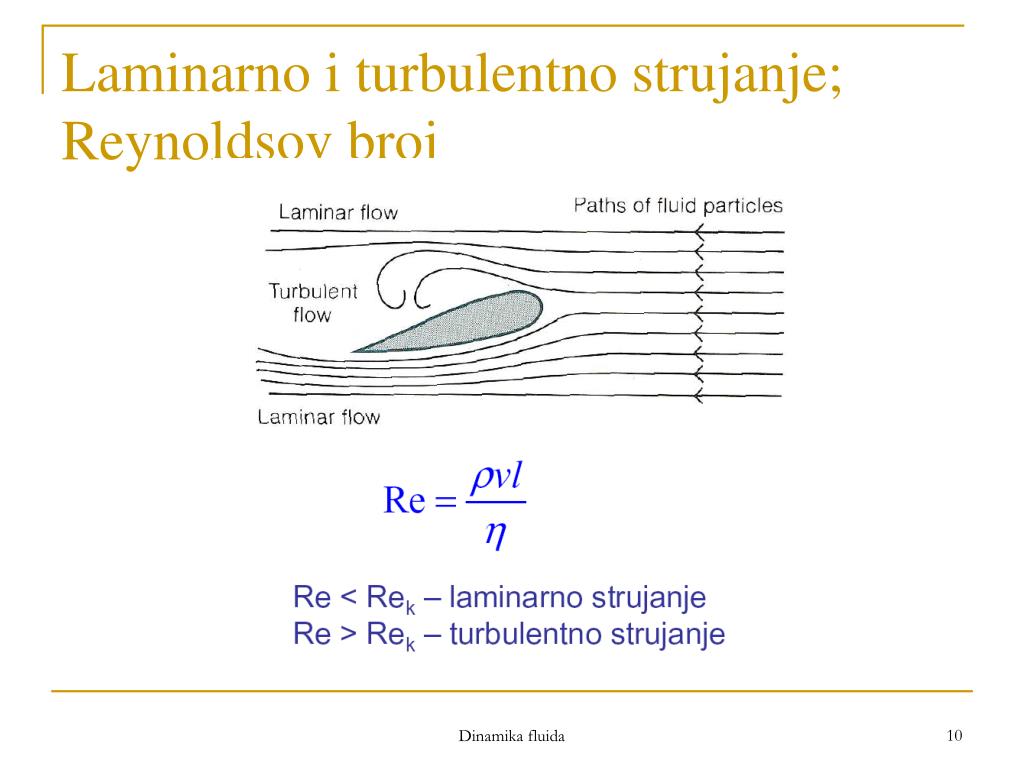

  10. Laminarno i turbulentno strujanje; Reynoldsov broj Dinamika fluida

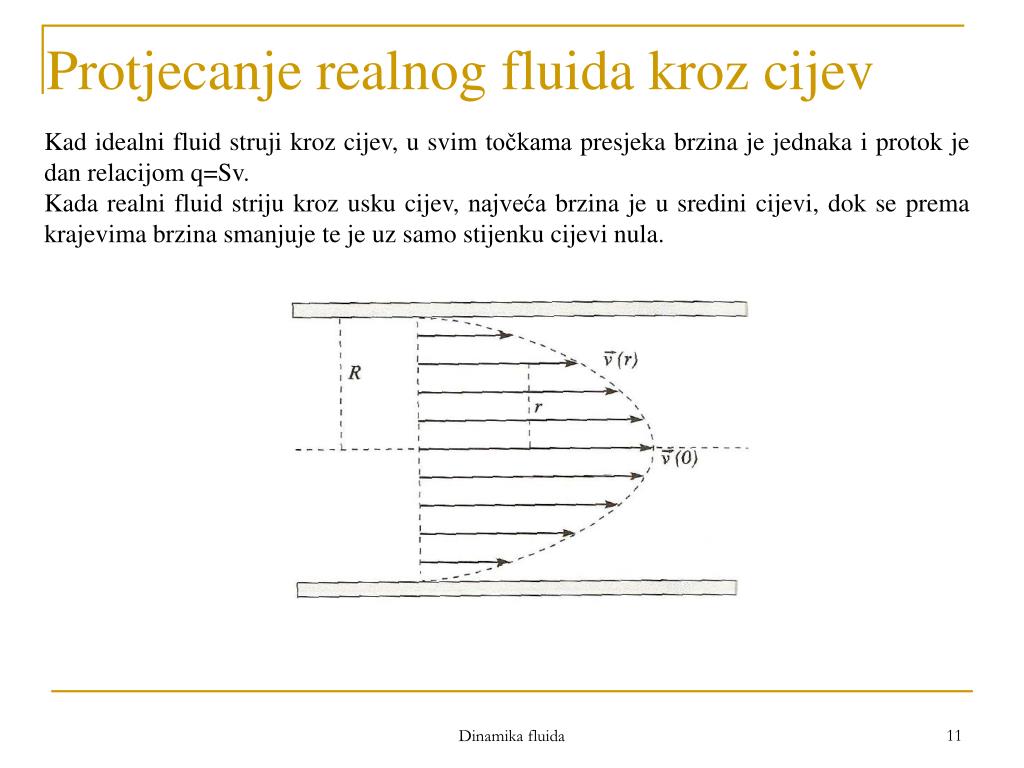

  11. Protjecanje realnog fluida kroz cijev Kad idealni fluid struji kroz cijev, u svim točkama presjeka brzina je jednaka i protok je dan relacijom q=Sv. Kada realni fluid striju kroz usku cijev, najveća brzina je u sredini cijevi, dok se prema krajevima brzina smanjuje te je uz samo stijenku cijevi nula. Dinamika fluida

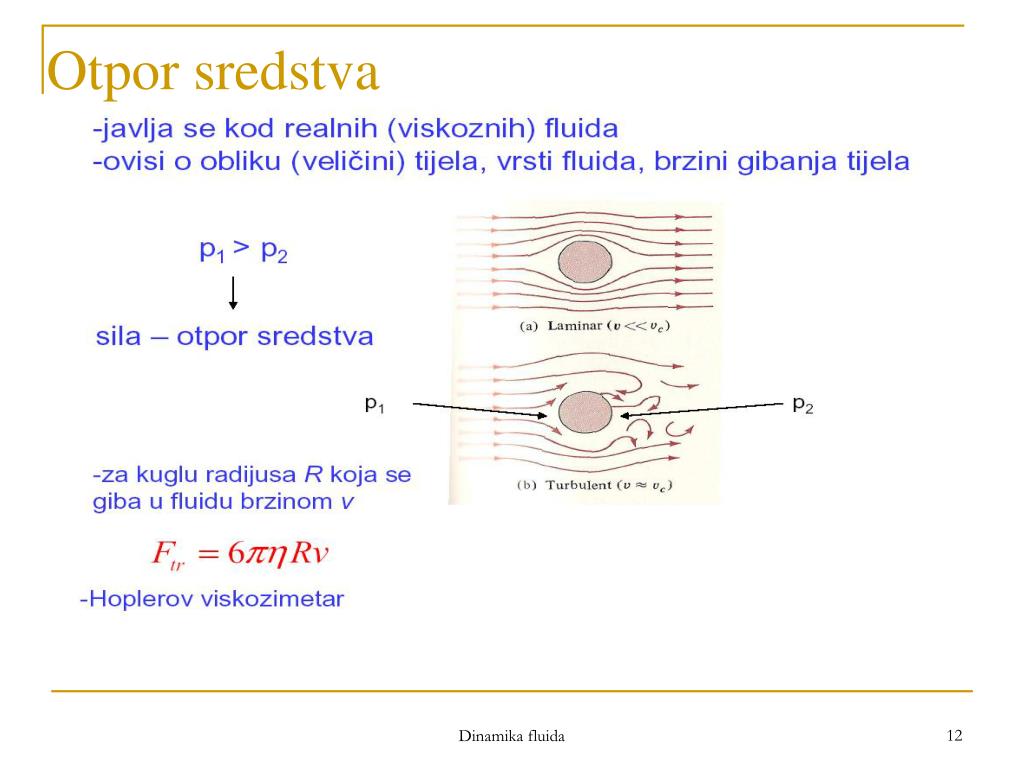

  12. Otpor sredstva Dinamika fluida

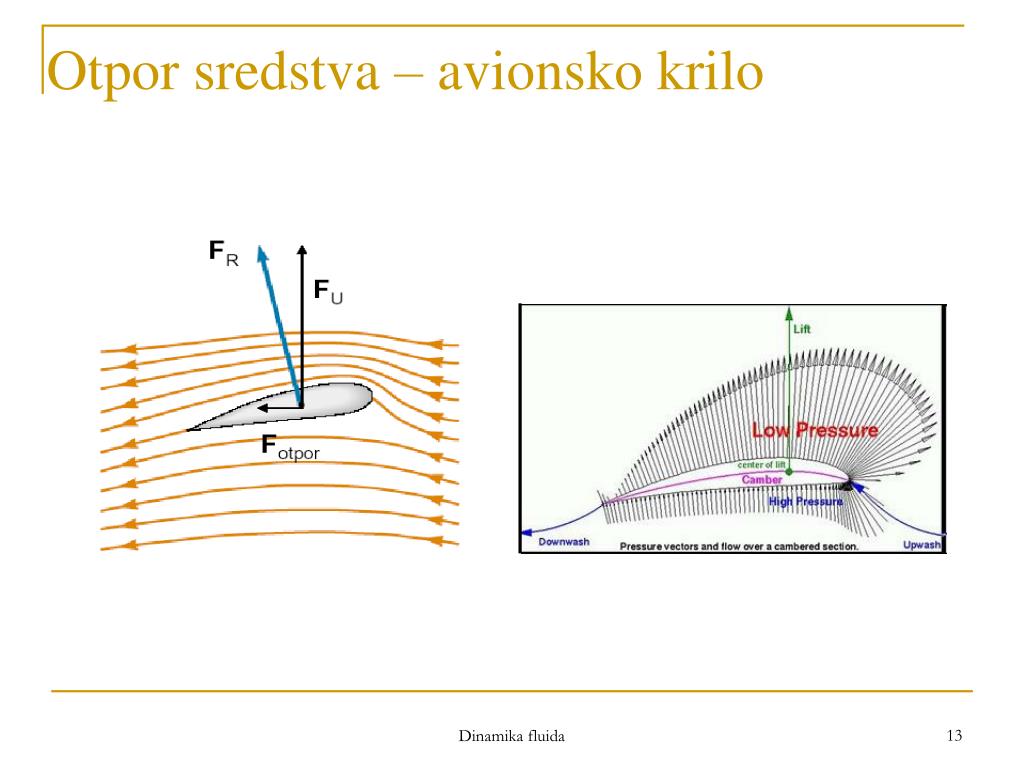

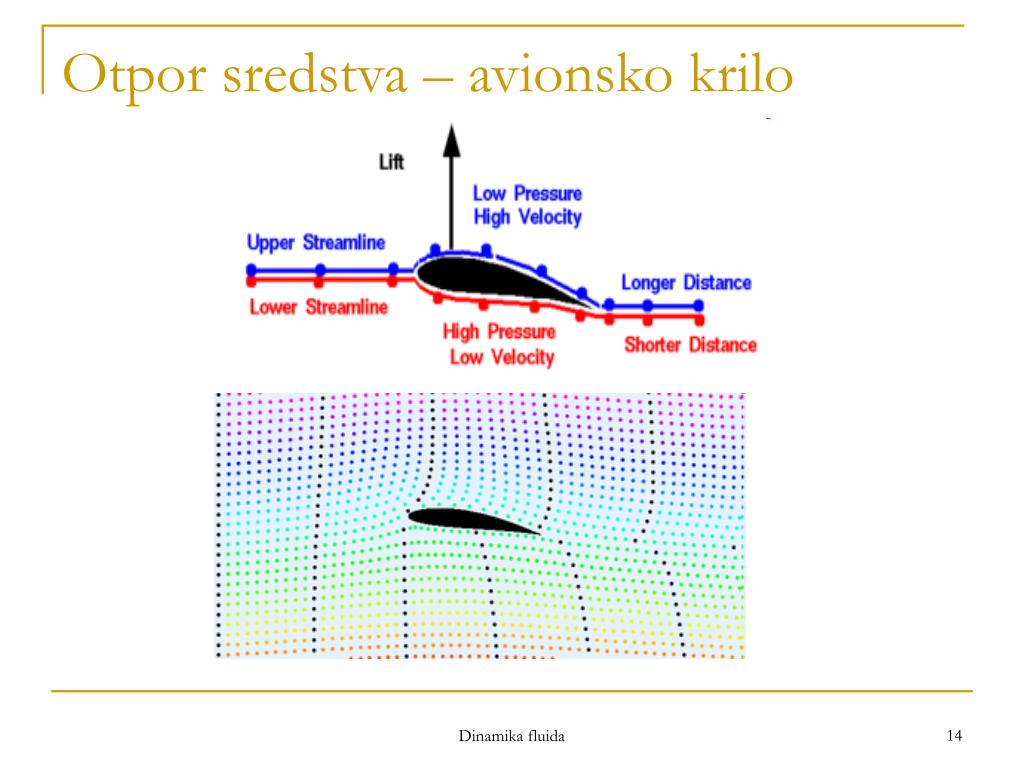

  13. Otpor sredstva – avionsko krilo Dinamika fluida

  14. Otpor sredstva – avionsko krilo Dinamika fluida

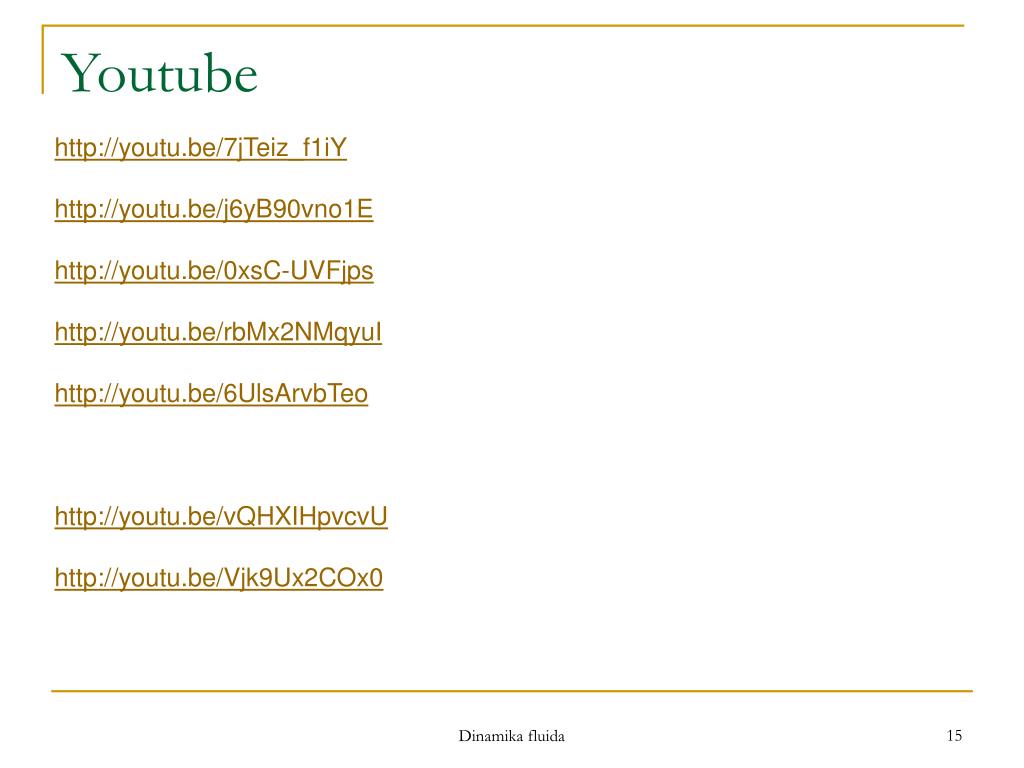

  15. Youtube http://youtu.be/7jTeiz_f1iY http://youtu.be/j6yB90vno1E http://youtu.be/0xsC-UVFjps http://youtu.be/rbMx2NMqyuI http://youtu.be/6UlsArvbTeo http://youtu.be/vQHXIHpvcvU http://youtu.be/Vjk9Ux2COx0 Dinamika fluida

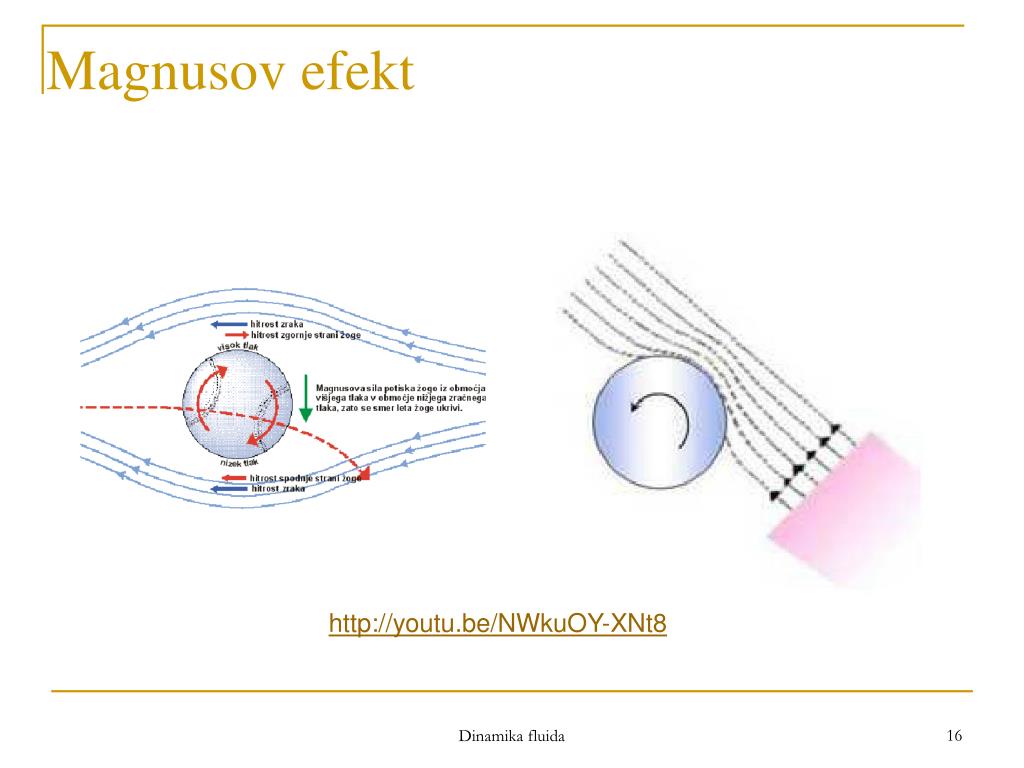

  16. Magnusov efekt http://youtu.be/NWkuOY-XNt8 Dinamika fluida
