  1. F1 Aluminum: Principled Scenario Exploration through Minimality by Tim Nelson, Salman Saghafi, Daniel J. Dougherty,Kathi Fisler, Shriram Krishnamurthi @ ICSE 2013 酒井 政裕 2013-07-09 ICSE2013 勉強会 The background image is from http://images-of-elements.com/. The image is licensed under a Creative Commons Attribution 3.0 Unported License.

  2. F1 背景 • 背景 • 高レベルの仕様記述に対して「シナリオ」(=具体例)を探索・生成するAlloyなどのツール • シナリオの利点 • システム設計者が、その設計の帰結、見落としていた制約、代替的なデザインなどを検討するのを助ける • 具体的なので分かりやすく、現実に対応させやすい。 • 論理学等に詳しくない、ドメインの専門家にも理解可能 • 課題 • 複数あるシナリオから、どんなシナリオをどんな順で提示するべきか？ • 小さいシナリオはしばしば病的で、微妙な問題を明らかにすることが多い • ⇒ 小さいシナリオから提示するように出来ないか？

  3. F1 Alloyの例 abstract sig Subject {} sig Student extends Subject {} sig Professor extends Subject {} sig Class { TAs: set Student, instructor: one Professor } sig Assignment { forClass: one Class, submittedBy: some Student } pred PolicyAllowsGrading(s: Subject, a: Assignment) { s in a.forClass.TAs or s in a.forClass.instructor } pred WhoCanGradeAssignments() { some s : Subject | some a: Assignment | PolicyAllowsGrading[s, a] } run WhoCanGradeAssignments for 3 コードと図は Aluminum: Principled Scenario Exploration through Minimality (by Tim Nelson, Salman Saghafi, Daniel J. Dougherty, Kathi Fisler, Shriram Krishnamurthi) より抜粋

  4. F1 複数シナリオの列挙 Next Next Next … 図は Aluminum: Principled Scenario Exploration through Minimality (by Tim Nelson, Salman Saghafi, Daniel J. Dougherty, Kathi Fisler, Shriram Krishnamurthi) より抜粋

  5. F1 Alloy を変更し Aluminum を実装 機能 • GenerateMin • 極小なシナリオの生成・列挙(関係からタプルを一つでも取り除くと、制約を満たさなくなる) • Augment • シナリオを、関係にタプルを追加することでユーザが拡張 • ConsistentTuples • シナリオに対し、関係に追加可能なタプルを計算 シナリオ探索の スタートポイント 余計なものを含まない、シナリオの本質に注目！ 対話的探索！ 「制約を追加して再探索」という コンテキストスイッチを減らす

  6. Alloy F1 列挙の比較 Next Next Aluminum Next Next 図は Aluminum: Principled Scenario Exploration through Minimality (by Tim Nelson, Salman Saghafi, Daniel J. Dougherty, Kathi Fisler, Shriram Krishnamurthi) より抜粋

  7. F1 • アルゴリズムは素直 • SATレベルでの制約の順次追加による極小化など • ただし、Symmetry-Breakingは極小化との相互作用の問題から、Alloy(KodKod)と別のヒューリスティクスを採用 • 実験を通じた観察 • Alloyは特定の極小シナリオの上位のシナリオばかりを列挙し、それ以外を数百回以上も出さないことが多い • それまでにユーザが探索をやめてしまい、重要・危険なシナリオを見逃す危険性 • Aluminumはシナリオ空間の本質をユーザに早く見せる • 性能への影響はあまりなし

  8. Counter Play-Out:Executing UnrealizableScenario-Based Specifications サーベイ担当: 遠藤侑介 ShaharMaoz School of Computer Science Tel Aviv University, Israel YanivSa’ar Dept. of Computer Science Weizmann Institute of Science, Israel

  9. 背景: Play-out panel cashier panel の プログラム insertCoin() cashier の プログラム 合成 incCoins() 自動販売機のシーケンス図 • シーケンス図からコントローラを合成する • 問題点：デバッグがつらい • 合成器「充足不可能な制約があって合成できないよ」 • 設計者「えー。どこを直せと。合成器のバグじゃないの」

  10. 提案: Counter Play-out panel cashier 意地悪なユーザを シミュレートする プログラム insertCoin() 合成 incCoins() • 合成できない場合、代わりに「ユーザ」を合成する • 合成された「ユーザ」は意地悪： システムがどうしようと、最終的に制約違反してしまうように振る舞う • 合成器「ならお前がシステムやれよ。俺がユーザやるから」 • 設計者「……なるほど実現できない。すみませんでした」

  11. 貢献の概要 • 「意地悪なユーザ」の合成方法 • アルゴリズム自体はコントローラの合成とほぼ同じ • BDD ベースの symbolic algorithm • 解く制約が反転している • 実際に実装し、試してみた • PlayGo: シナリオベース仕様の Eclipse IDE • 小規模～中規模な例を 15 個ほど作ってみた • 論文には自動販売機のみ（シーケンス図5つ） • 状態数や合成にかかる時間の簡単な評価はあり • ユーザスタディ（デバッグ時間とか）は言及なし

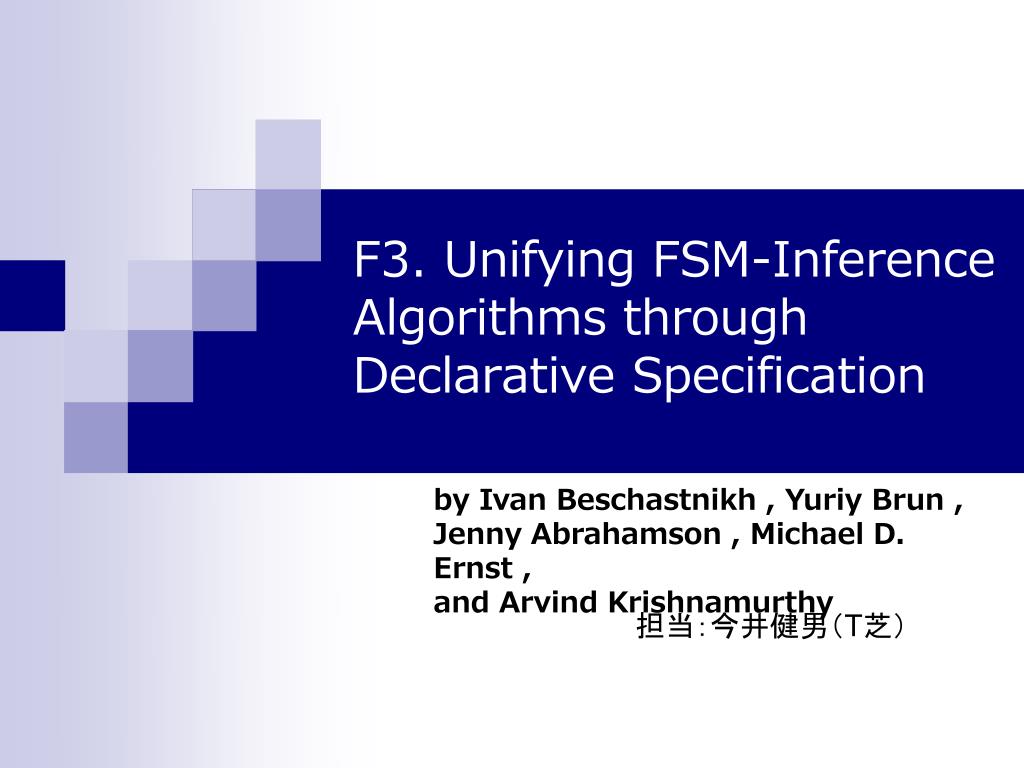

  12. F3. Unifying FSM-Inference Algorithms throughDeclarative Specification 担当：今井健男（T芝） by Ivan Beschastnikh , Yuriy Brun , Jenny Abrahamson , Michael D. Ernst , and Arvind Krishnamurthy

  13. 実行ログから状態遷移モデル（FSM）を推定したい実行ログから状態遷移モデル（FSM）を推定したい ※ Fig. 2

  14. ※ Fig. 3 実行ログから状態遷移モデル（FSM）を推定したい ※ Fig. 2 手続き的な推定アルゴリズム（大抵ハードコーディング）

  15. 手続き的なアルゴリズムの弱点 • わかりにくい • 出力FSMの特徴が読み取れない • いじりにくい • 「こんな遷移を出したい／消したい」 • 「２つのアルゴリズムをマージしたい」 • 比較すんのツラい • 並べてもわからん ※ Fig. 3

  16. FSMの性質を宣言的に書けばそのとおりのFSMが出てくるツールを作りましたFSMの性質を宣言的に書けばそのとおりのFSMが出てくるツールを作りました こういうパターンを並べれば、お望みのFSMが出てくる • わかりやすい • 特徴がそのまま書いてある • いじりやすい • 追加・削除・マージ≒ 宣言を足したり引いたり • 比較しやすい • 並べて見比べればいい • （おまけ）性能もすんげく上がりました ※ Fig. 13

  17. F4.What Good Are Strong Specifications? by Nadia Polikarpova, Carlo A. Furia, Yu Pei, and Bertrand Meyer 担当：今井健男（T芝）

  18. ≒ complete みんないやがる 書くの大変 ≒ incomplete, partial みんなに人気 Design by Contract (DbC)実行可能な仕様だけ Test-Driven Development(TDD)テストケース＝形式仕様 強い形式仕様 vs. お手軽形式仕様 (strong) (lightweight) 強い仕様を書く価値はあるのか？ をエンピリカルに分析・評価 （＋「強い仕様/契約」の書き方の提案）

  19. 「線形リストの指定位置の後ろに、別のリストを挿入」の事後条件「線形リストの指定位置の後ろに、別のリストを挿入」の事後条件 お手軽仕様（DbC） 挿入後の要素数は2リストの要素数の合計 指定位置は 挿入前後で同じ ※ Fig. 1 より抜粋 強い仕様（Model-Based Contract, MBC） ※ Fig. 2 より抜粋 ただし sequence, front, tail, ‘+’ は別に与える

  20. 分析・評価してみた • 21種のEiffelコードに対するDbCとMBCで比較 • 総テストケース8700万個、総テスト時間1680時間（！）分のテスト生成、バグの見つかり方を比較 結果（の一部をざっくりと）： • MBCの方が、バグが2倍以上見つかった（103 vs. 48） • 記述量（仕様記述の行数/コード行数）もほぼ2倍程度（0.46 vs. 0.2） …労力に見合う効果はある
