slide1

GRAFIK PRESENTASI

DR. AGUNG MURTI NUGROHO

JOHANNES P.

esensi gambar grafis dalam perencanaan dan perancangan tapak
ESENSI GAMBAR / GRAFIS DALAM PERENCANAAN DAN PERANCANGAN TAPAK

RTRW KOTA

RDTR KOTA

RTBL

VERBAL

GRAFIS

URBAN DESIGN

VERBAL

GRAFIS

RENCANA DETAIL LAINNYA

MAKRO

MIKRO

slide3

NEED GRAPHIC PRESENTATION !!!!!

SENSITIF

DETAILED

ARRANGEMENT

MULTI-ASPECTS

DESIGN

slide4

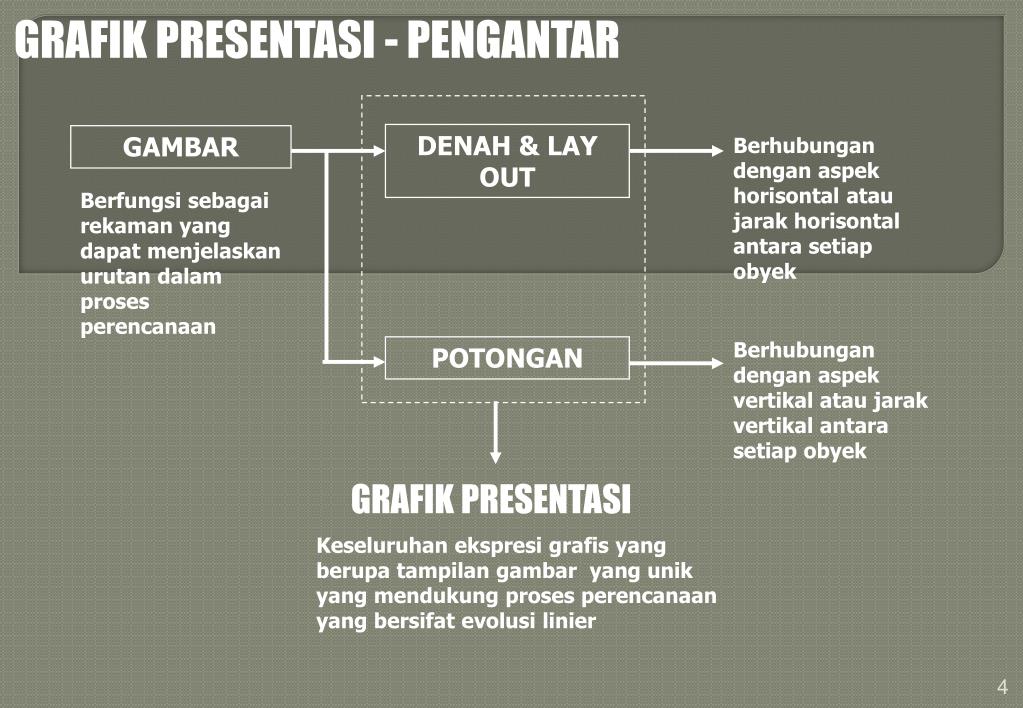

DENAH & LAY OUT

GAMBAR

Berhubungan dengan aspek horisontal atau jarak horisontal antara setiap obyek

Berfungsi sebagai rekaman yang dapat menjelaskan urutan dalam proses perencanaan

Berhubungan dengan aspek vertikal atau jarak vertikal antara setiap obyek

POTONGAN

GRAFIK PRESENTASI

Keseluruhan ekspresi grafis yang berupa tampilan gambar yang unik yang mendukung proses perencanaan yang bersifat evolusi linier

GRAFIK PRESENTASI - PENGANTAR

slide5

GRAFIK PRESENTASI – FUNGSI

@gung 08 - Minggu 2

slide6

GRAFIK PRESENTASI – DENAH dan LAY OUT

PENGERTIAN GAMBAR DENAH / LAY OUT

Adalah suatu jenis proyeksi grafis yang menyerupai foto udara yang berfungsi untuk mengidentifikasi obyek didalamnya

slide7

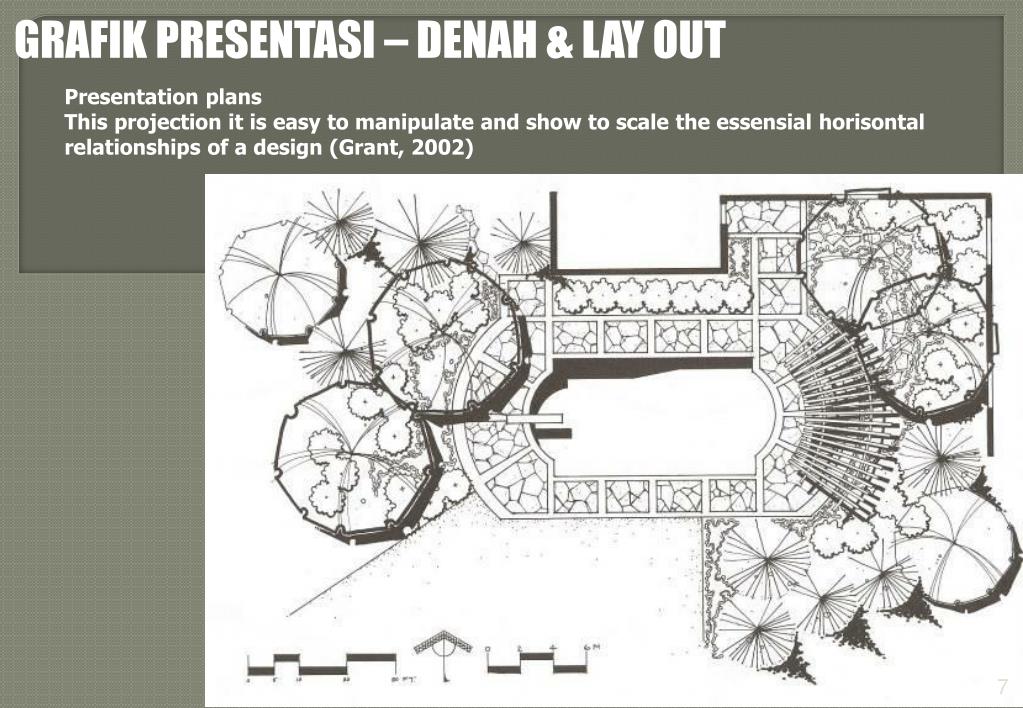

Presentation plans

This projection it is easy to manipulate and show to scale the essensial horisontal relationships of a design (Grant, 2002)

GRAFIK PRESENTASI – DENAH & LAY OUT

@gung 08 - Minggu 2

slide8

GRAFIK PRESENTASI – DENAH & LAY OUT

Keterbatasan denah adalah hubungan vertikal dari elemen lansekap dan pengalaman visual secara nyata

Kualitas garis, warna dan simbol tekture akan menentukan kulitas denah.

slide9

WARNA MENYATAKAN JENIS TUTUPAN LAHAN & MATERIAL PENYUSUN

KETEBALAN GARIS MENYATAKAN JARAK OBJEK TERHADAP MUKA TANAH

SIFAT DASAR VISUAL PADA PENDANGAN MATA MANUSIA

slide10

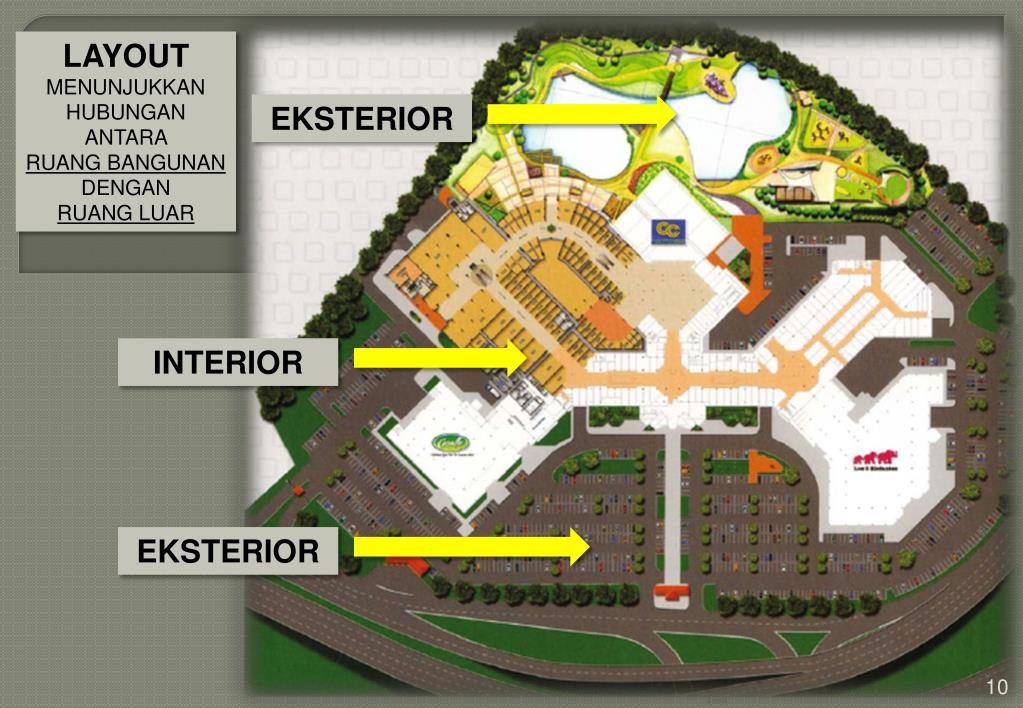

LAYOUT

MENUNJUKKAN HUBUNGAN ANTARA

RUANG BANGUNAN DENGAN

RUANG LUAR

EKSTERIOR

INTERIOR

EKSTERIOR

slide11

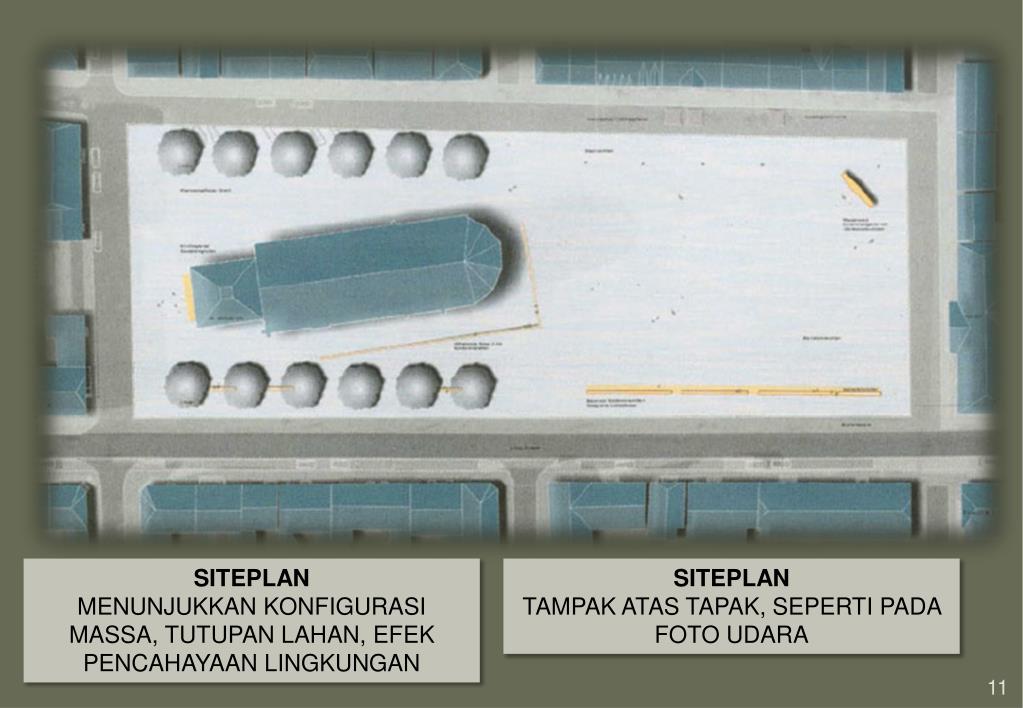

SITEPLAN

MENUNJUKKAN KONFIGURASI MASSA, TUTUPAN LAHAN, EFEK PENCAHAYAAN LINGKUNGAN

SITEPLAN

TAMPAK ATAS TAPAK, SEPERTI PADA FOTO UDARA

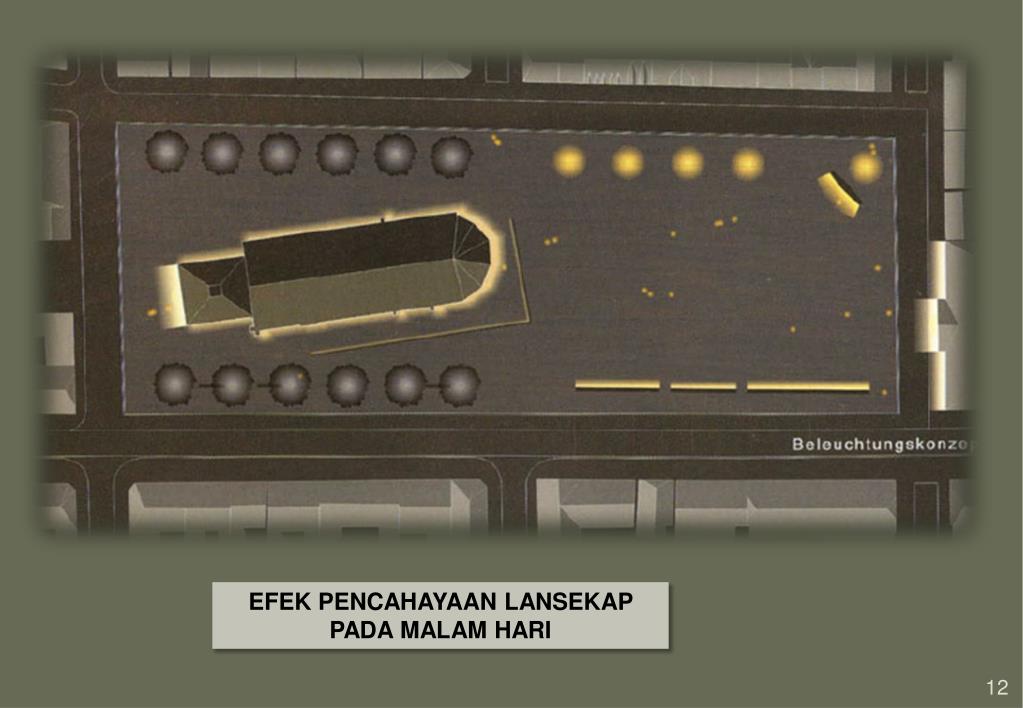

slide13

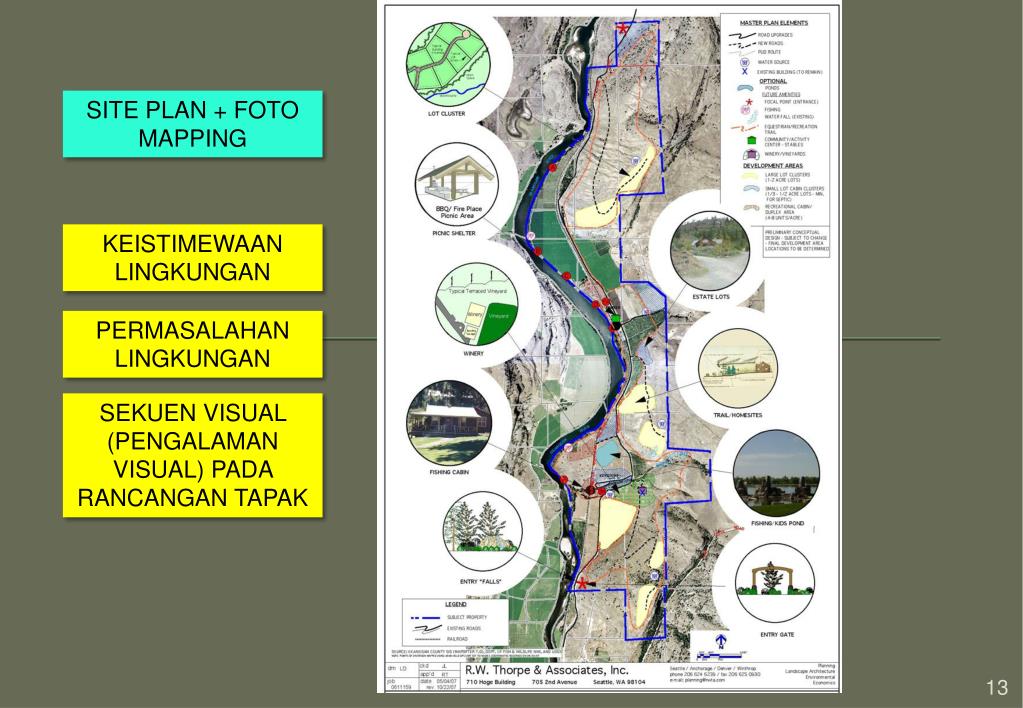

SITE PLAN + FOTO MAPPING

KEISTIMEWAAN LINGKUNGAN

PERMASALAHAN LINGKUNGAN

SEKUEN VISUAL (PENGALAMAN VISUAL) PADA RANCANGAN TAPAK

slide14

Land Development Handbook

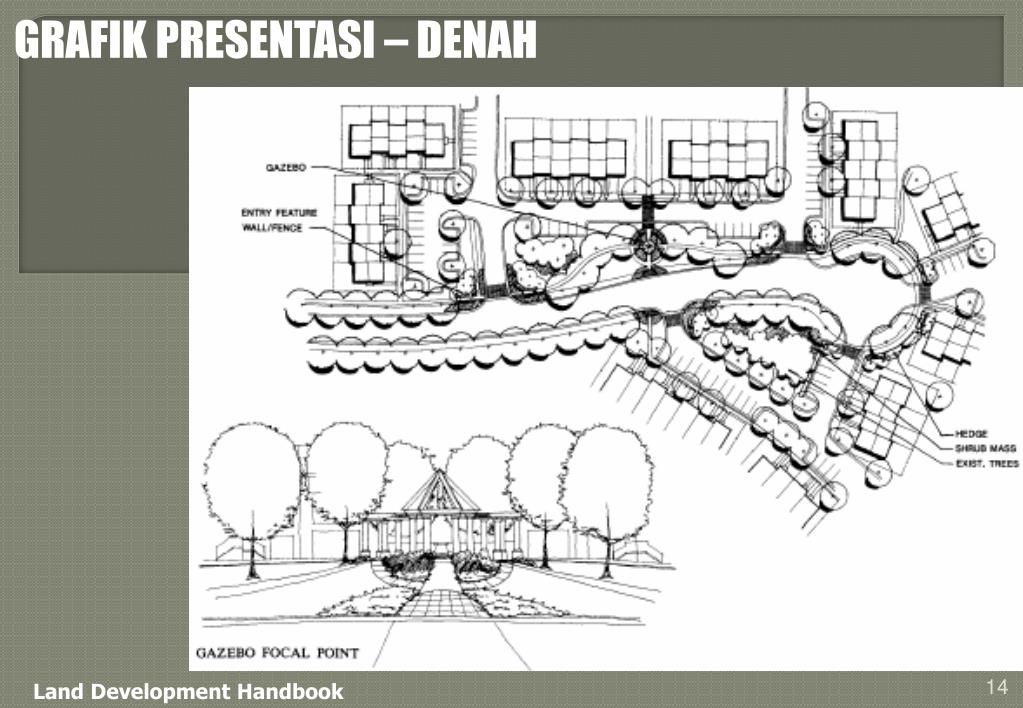

GRAFIK PRESENTASI – DENAH

slide15

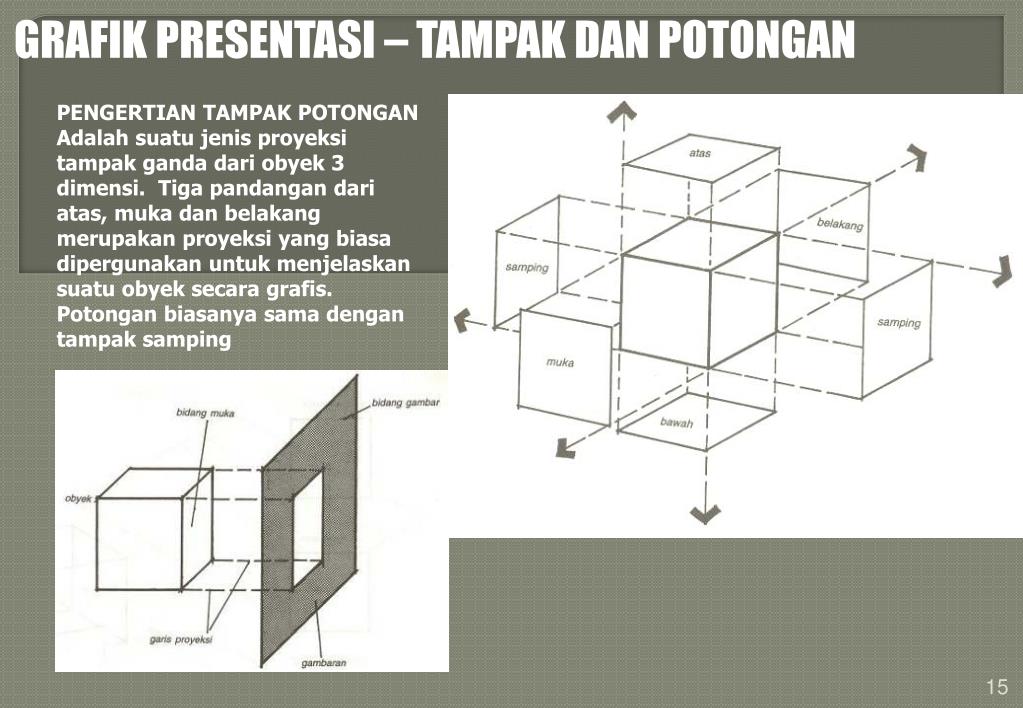

GRAFIK PRESENTASI – TAMPAK DAN POTONGAN

PENGERTIAN TAMPAK POTONGAN

Adalah suatu jenis proyeksi tampak ganda dari obyek 3 dimensi. Tiga pandangan dari atas, muka dan belakang merupakan proyeksi yang biasa dipergunakan untuk menjelaskan suatu obyek secara grafis. Potongan biasanya sama dengan tampak samping

slide16

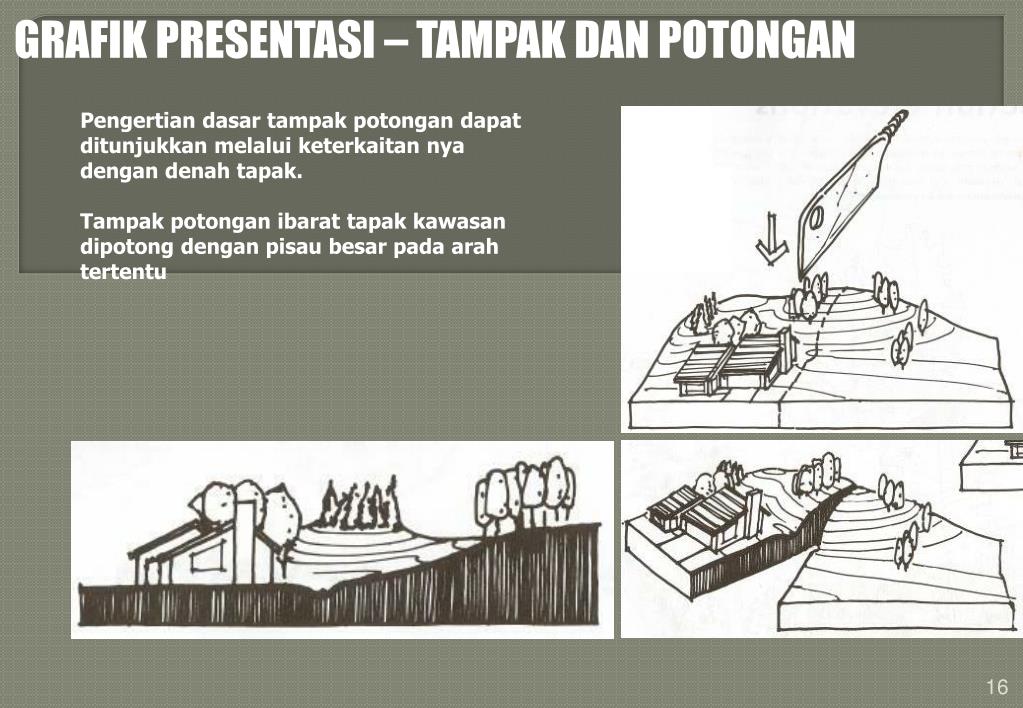

GRAFIK PRESENTASI – TAMPAK DAN POTONGAN

Pengertian dasar tampak potongan dapat ditunjukkan melalui keterkaitan nya dengan denah tapak.

Tampak potongan ibarat tapak kawasan dipotong dengan pisau besar pada arah tertentu

slide17

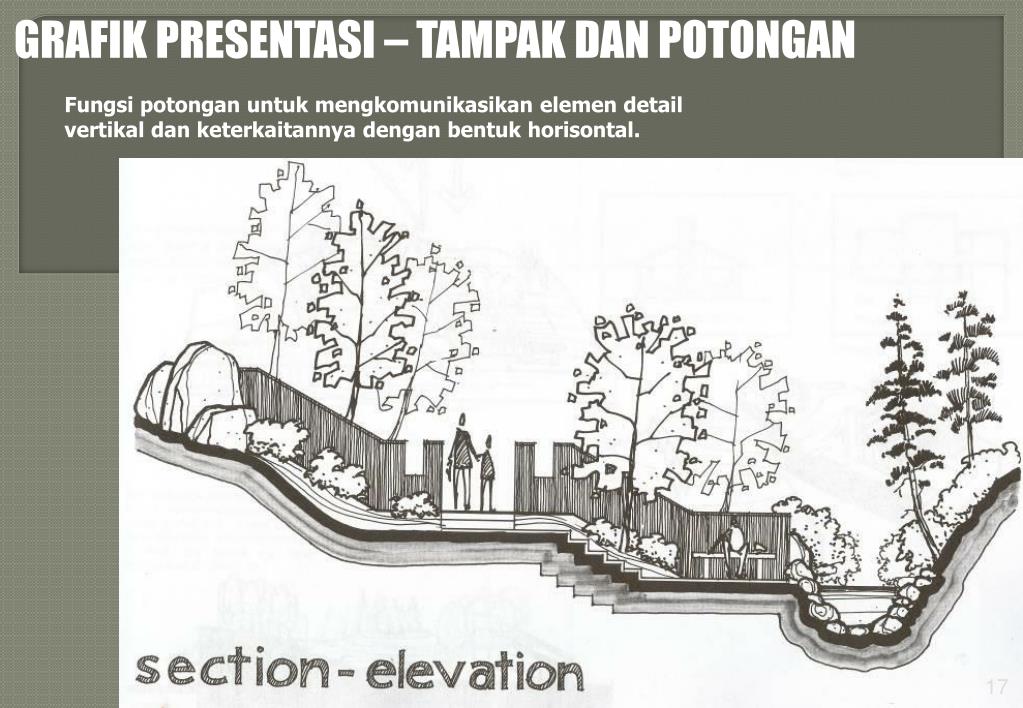

GRAFIK PRESENTASI – TAMPAK DAN POTONGAN

Fungsi potongan untuk mengkomunikasikan elemen detail vertikal dan keterkaitannya dengan bentuk horisontal.

@gung 08 - Minggu 2

slide18

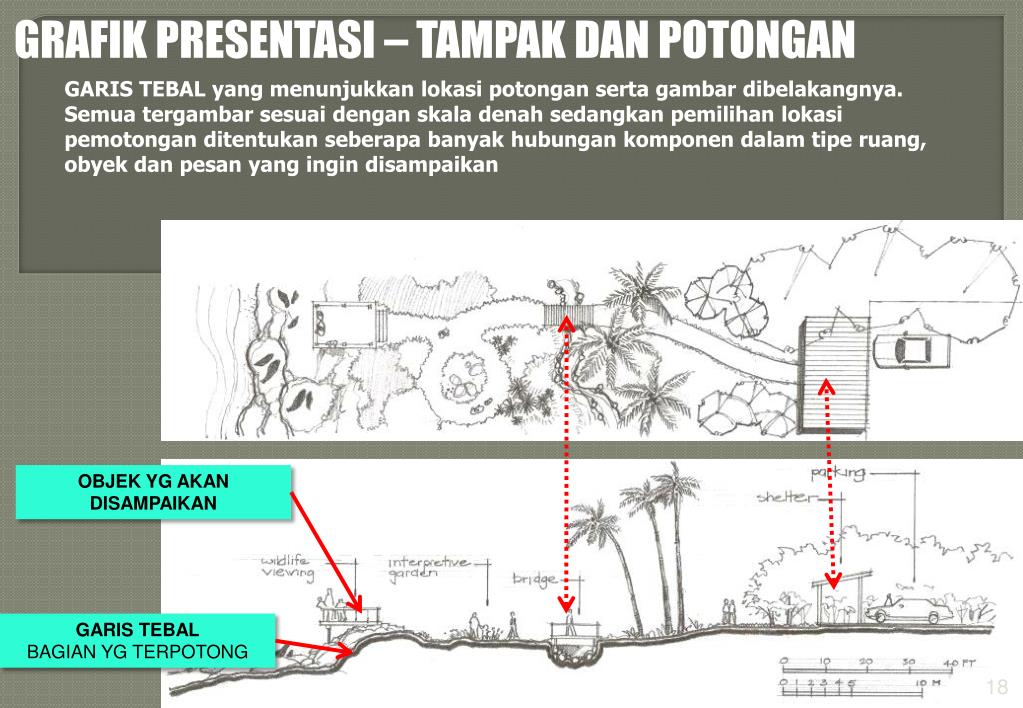

GRAFIK PRESENTASI – TAMPAK DAN POTONGAN

GARIS TEBAL yang menunjukkan lokasi potongan serta gambar dibelakangnya.

Semua tergambar sesuai dengan skala denah sedangkan pemilihan lokasi pemotongan ditentukan seberapa banyak hubungan komponen dalam tipe ruang, obyek dan pesan yang ingin disampaikan

OBJEK YG AKAN DISAMPAIKAN

GARIS TEBAL

BAGIAN YG TERPOTONG

@gung 08 - Minggu 2

slide19

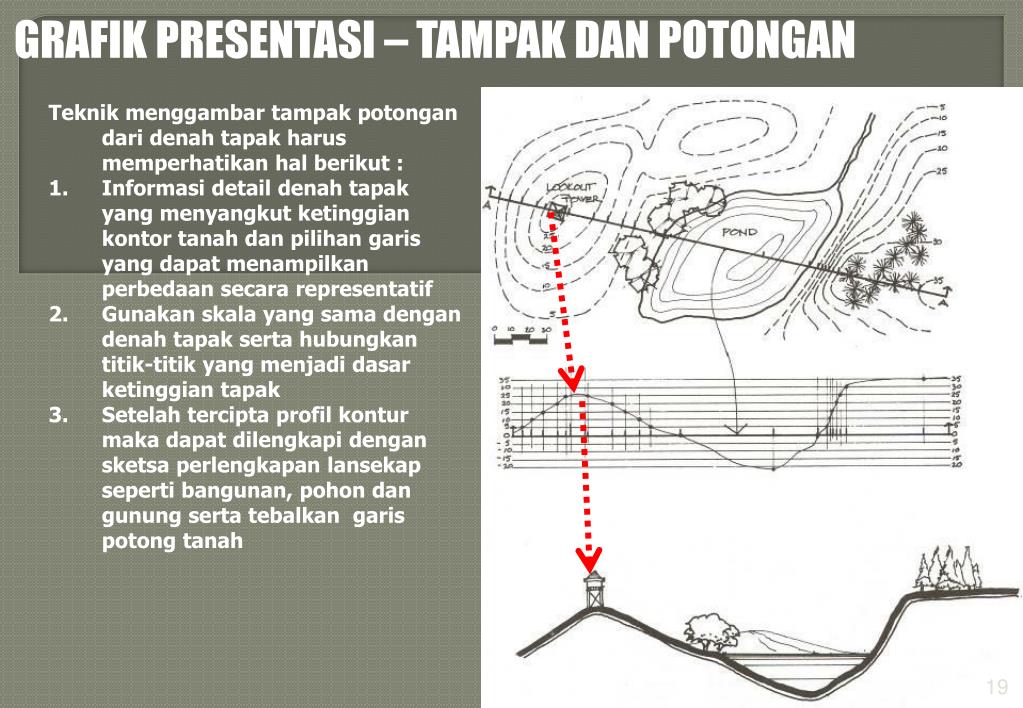

GRAFIK PRESENTASI – TAMPAK DAN POTONGAN

  • Teknik menggambar tampak potongan dari denah tapak harus memperhatikan hal berikut :
  • Informasi detail denah tapak yang menyangkut ketinggian kontor tanah dan pilihan garis yang dapat menampilkan perbedaan secara representatif
  • Gunakan skala yang sama dengan denah tapak serta hubungkan titik-titik yang menjadi dasar ketinggian tapak
  • Setelah tercipta profil kontur maka dapat dilengkapi dengan sketsa perlengkapan lansekap seperti bangunan, pohon dan gunung serta tebalkan garis potong tanah

@gung 08 - Minggu 2

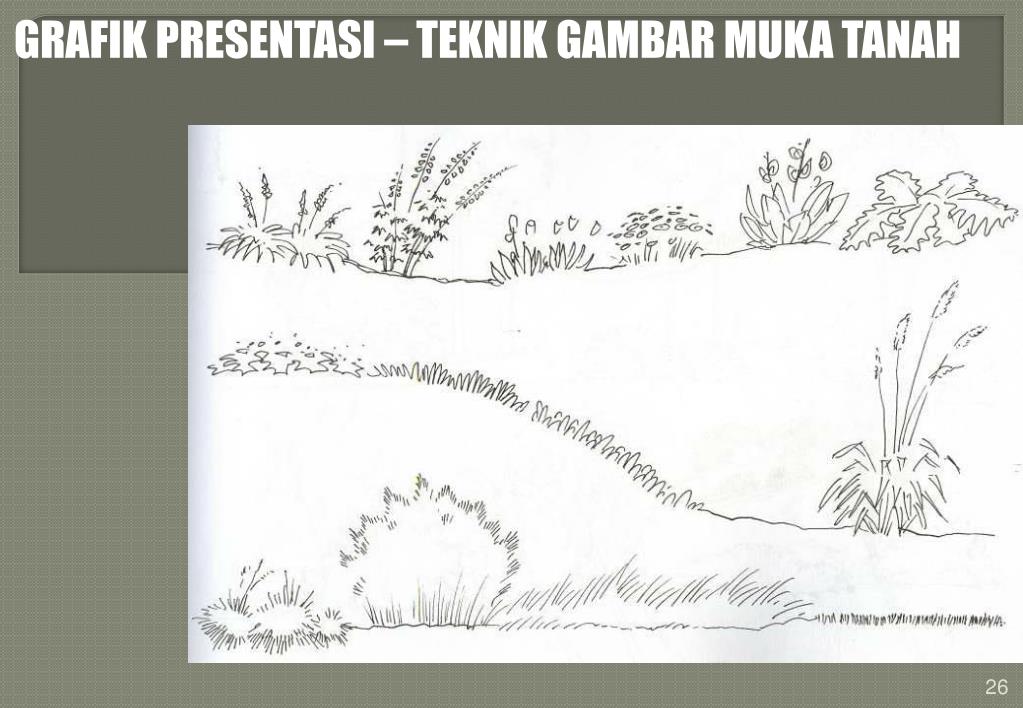

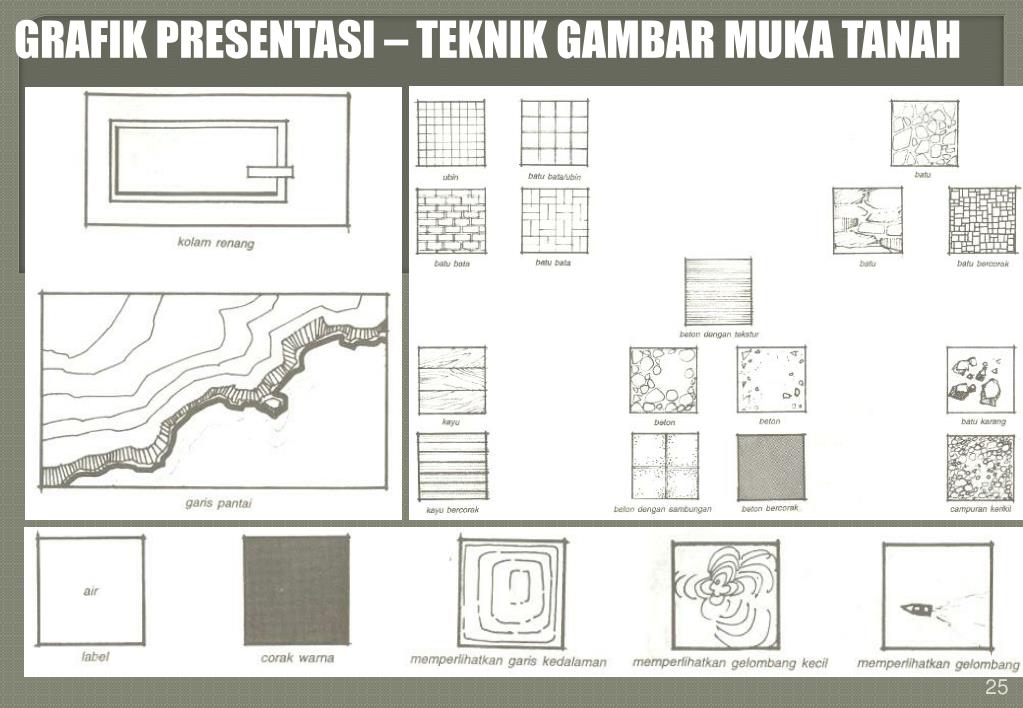

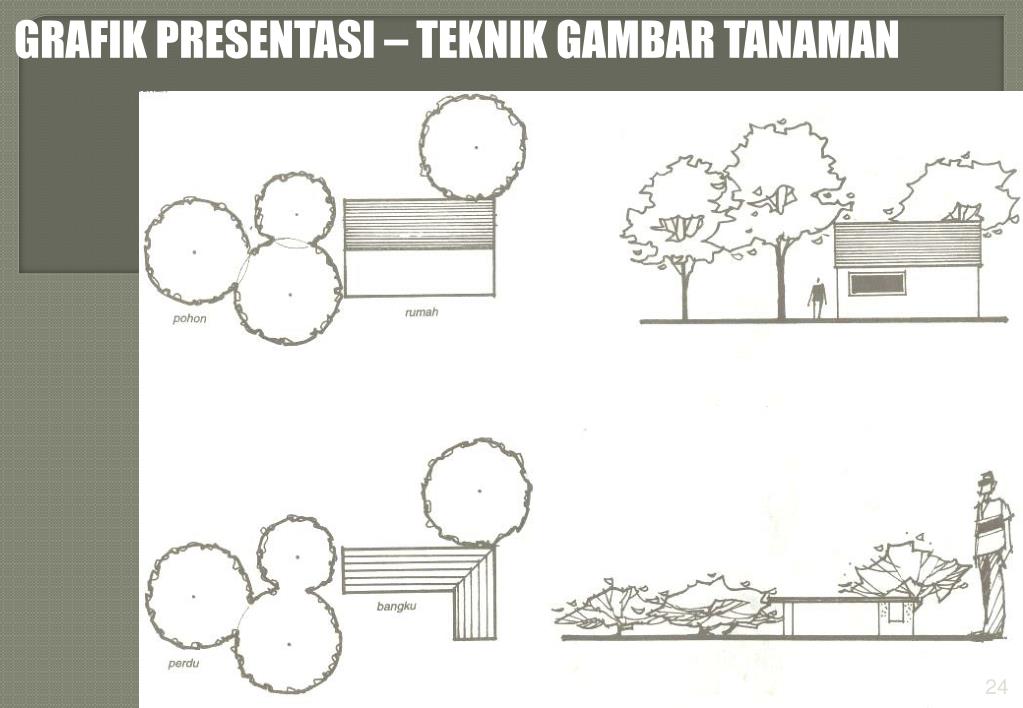

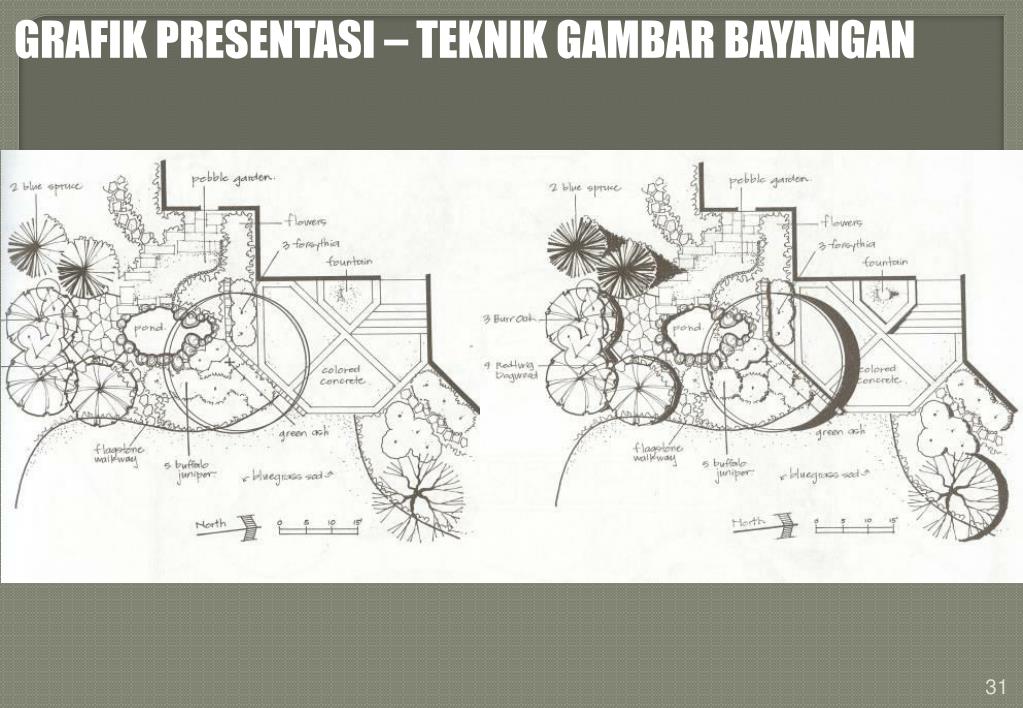

perwujudan ruang

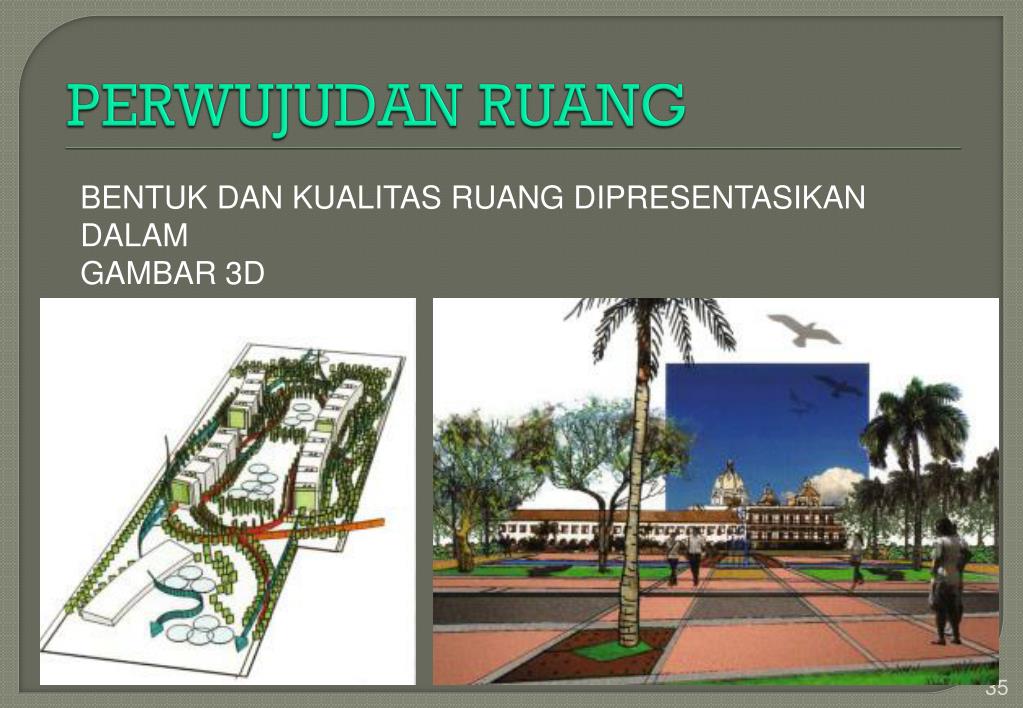

PERWUJUDAN RUANG

BENTUK DAN KUALITAS RUANG DIPRESENTASIKAN DALAM

GAMBAR 3D

slide36

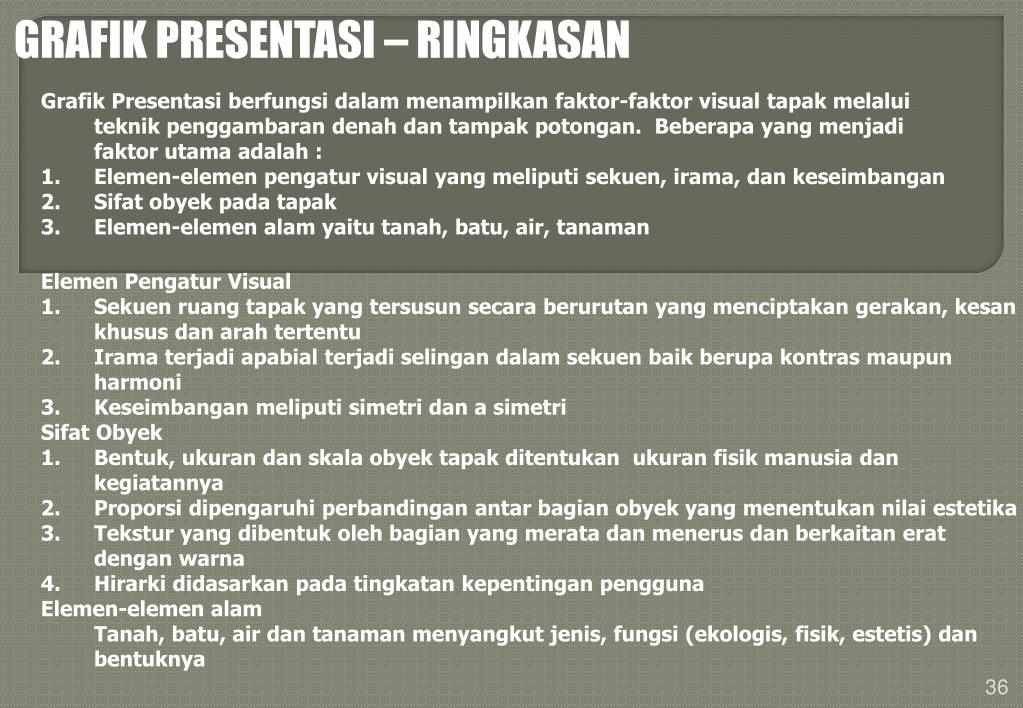

GRAFIK PRESENTASI – RINGKASAN

  • Grafik Presentasi berfungsi dalam menampilkan faktor-faktor visual tapak melalui teknik penggambaran denah dan tampak potongan. Beberapa yang menjadi faktor utama adalah :
  • Elemen-elemen pengatur visual yang meliputi sekuen, irama, dan keseimbangan
  • Sifat obyek pada tapak
  • Elemen-elemen alam yaitu tanah, batu, air, tanaman
  • Elemen Pengatur Visual
  • Sekuen ruang tapak yang tersusun secara berurutan yang menciptakan gerakan, kesan khusus dan arah tertentu
  • Irama terjadi apabial terjadi selingan dalam sekuen baik berupa kontras maupun harmoni
  • Keseimbangan meliputi simetri dan a simetri
  • Sifat Obyek
  • Bentuk, ukuran dan skala obyek tapak ditentukan ukuran fisik manusia dan kegiatannya
  • Proporsi dipengaruhi perbandingan antar bagian obyek yang menentukan nilai estetika
  • Tekstur yang dibentuk oleh bagian yang merata dan menerus dan berkaitan erat dengan warna
  • Hirarki didasarkan pada tingkatan kepentingan pengguna
  • Elemen-elemen alam
  • Tanah, batu, air dan tanaman menyangkut jenis, fungsi (ekologis, fisik, estetis) dan bentuknya
slide37

TUGAS INDIVIDU

Buatlah Gambar Grafik Presentasi pada Denah terlampir

slide38

KERTAS ROTI BERUKURAN A3 (LANSEKAP).

BERWARNA (MEMPERGUNAKAN PENSIL WARNA).

GARIS MEMPERGUNAKAN PENSIL.

GARIS PINGGIR = 1 cm DARI PINGGIR KERTAS.

PADA POJOK SEBELAH KANAN BAWAH DITULIS IDENTITAS (NAMA/NIM/KELAS).

DESAIN TAPAK, DILENGKAPI NOTASI POHON, PERKERASAN TANAH, RUMPUT, DLL.

DAPAT MENCONTOH DESAIN PADA TABLOIT (TETAPI HARUS DIKOMBINASIKAN SATU SAMA LAIN).

TEMA DESAIN BEBAS DAN WAJIB MENCANTUMKAN JUDUL.

DAPAT DILENGKAPI KETERANGAN VERBAL APABILA DIPERLUKAN.

PENGUMPULAN : PERTEMUAN KE-6

BEBASKAN PIKIRAN DAN JIWA ANDA, SELAMAT BERKARYA

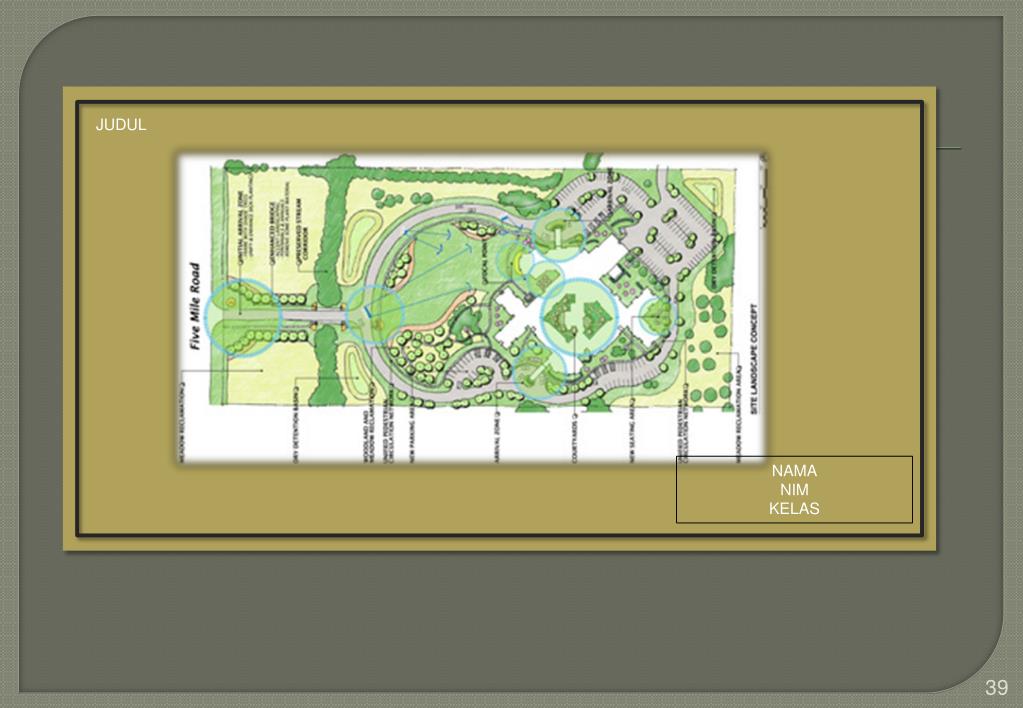

slide39

JUDUL

NAMA

NIM

KELAS
