  1. Algunas reglas…

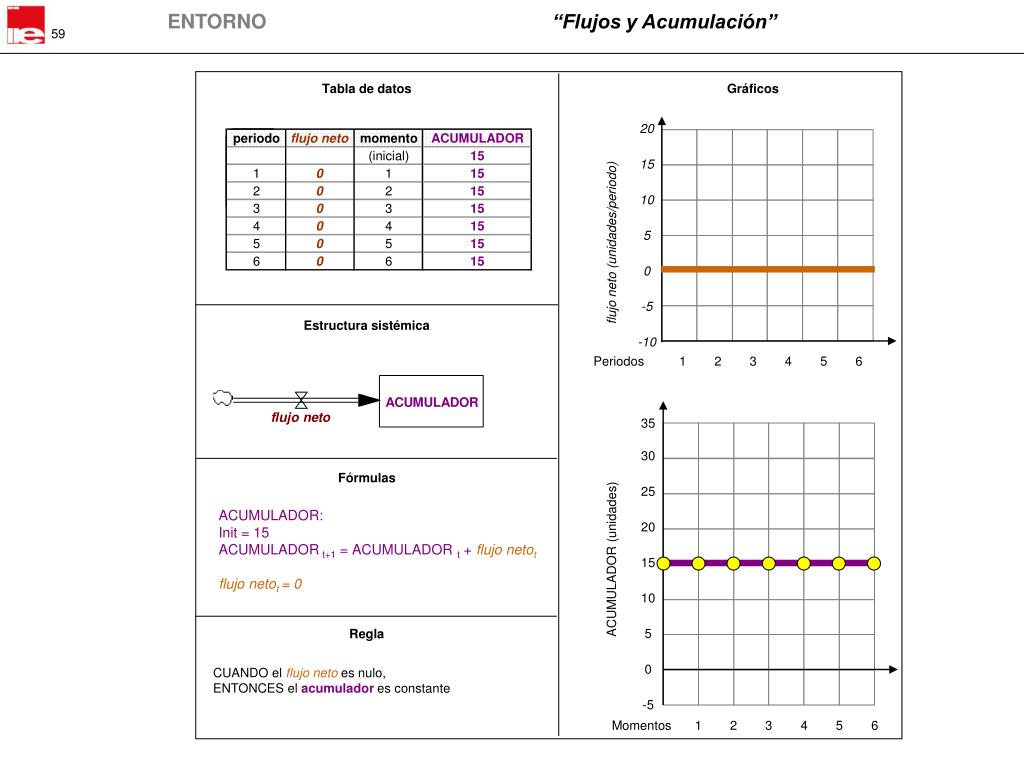

  2. 59 Tabla de datos Gráficos 20 15 10 5 flujo neto (unidades/periodo) 0 -5 Estructura sistémica -10 Periodos 1 2 3 4 5 6 35 30 Fórmulas 25 ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo netot flujo netot = 0 20 ACUMULADOR (unidades) 15 10 5 Regla 0 CUANDO el flujoneto es nulo, ENTONCES el acumulador es constante -5 Momentos 1 2 3 4 5 6

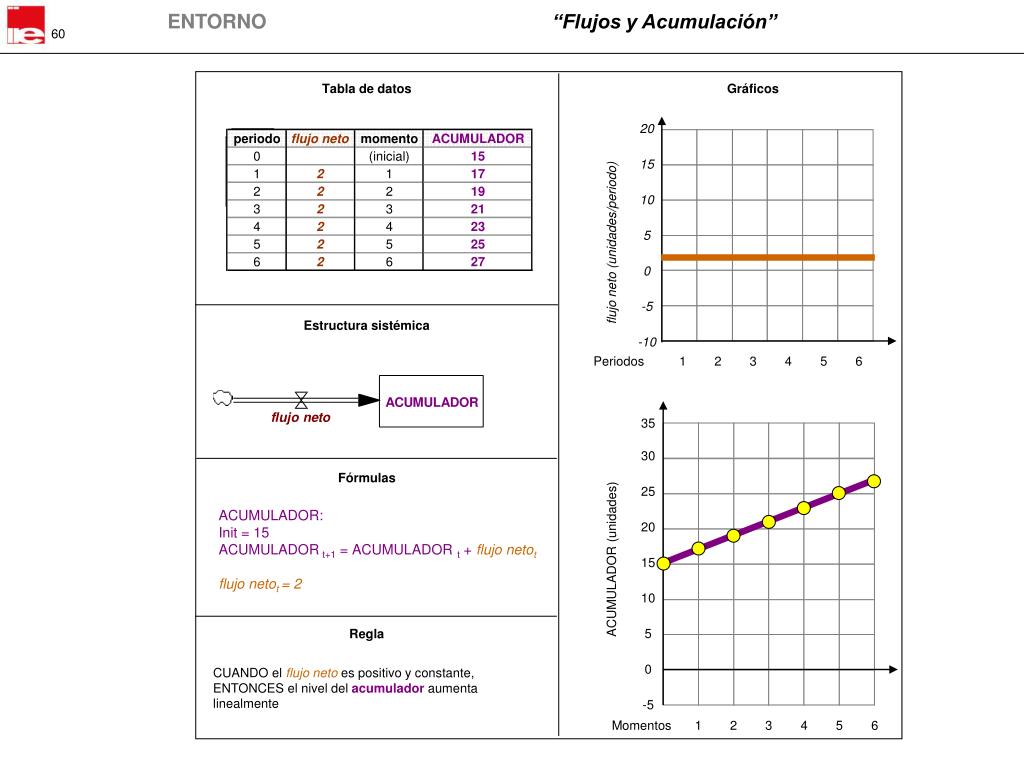

  3. 60 Tabla de datos Gráficos 20 15 10 5 flujo neto (unidades/periodo) 0 -5 Estructura sistémica -10 Periodos 1 2 3 4 5 6 35 30 Fórmulas 25 ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo netot flujo netot = 2 20 ACUMULADOR (unidades) 15 10 5 Regla 0 CUANDO el flujo neto es positivo y constante, ENTONCES el nivel del acumulador aumenta linealmente -5 Momentos 1 2 3 4 5 6

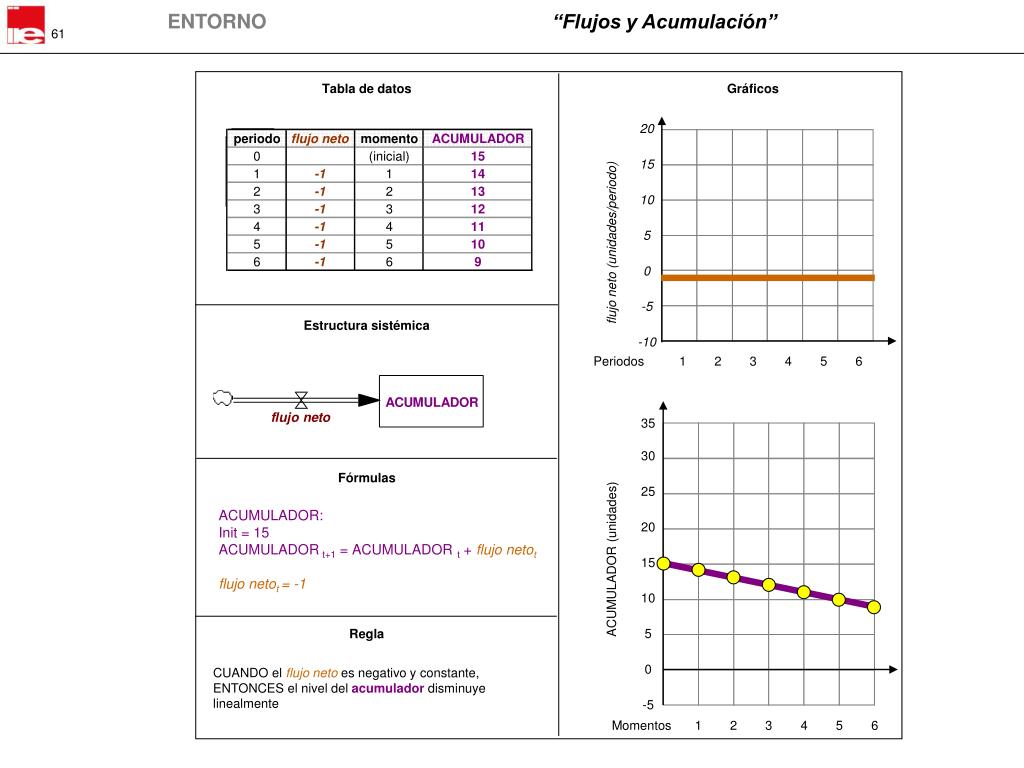

  4. 61 Tabla de datos Gráficos 20 15 10 5 flujo neto (unidades/periodo) 0 -5 Estructura sistémica -10 Periodos 1 2 3 4 5 6 35 30 Fórmulas 25 ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo netot flujo netot = -1 20 ACUMULADOR (unidades) 15 10 5 Regla 0 CUANDO el flujo neto es negativo y constante, ENTONCES el nivel del acumulador disminuye linealmente -5 Momentos 1 2 3 4 5 6

  5. 62 Tabla de datos Gráficos 20 15 10 5 flujo neto (unidades/periodo) 0 -5 Estructura sistémica -10 Periodos 1 2 3 4 5 6 35 30 Fórmulas 25 ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo netot flujo netot = [1; 2; 3; 4; 5; 6] 20 ACUMULADOR (unidades) 15 10 5 Regla 0 CUANDO el flujo neto crece constantemente, ENTONCES el nivel del acumulador aumenta exponencialmente -5 Momentos 1 2 3 4 5 6

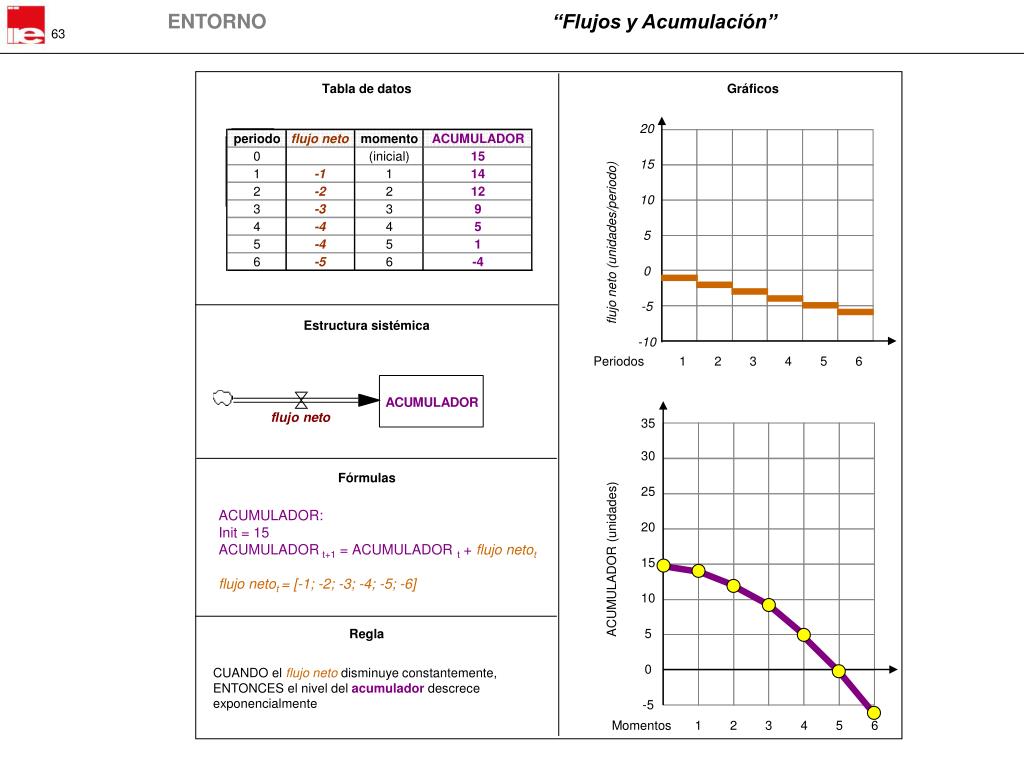

  6. 63 Tabla de datos Gráficos 20 15 10 5 flujo neto (unidades/periodo) 0 -5 Estructura sistémica -10 Periodos 1 2 3 4 5 6 35 30 Fórmulas 25 ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo netot flujo netot = [-1; -2; -3; -4; -5; -6] 20 ACUMULADOR (unidades) 15 10 5 Regla 0 CUANDO el flujo neto disminuye constantemente, ENTONCES el nivel del acumulador descrece exponencialmente -5 Momentos 1 2 3 4 5 6

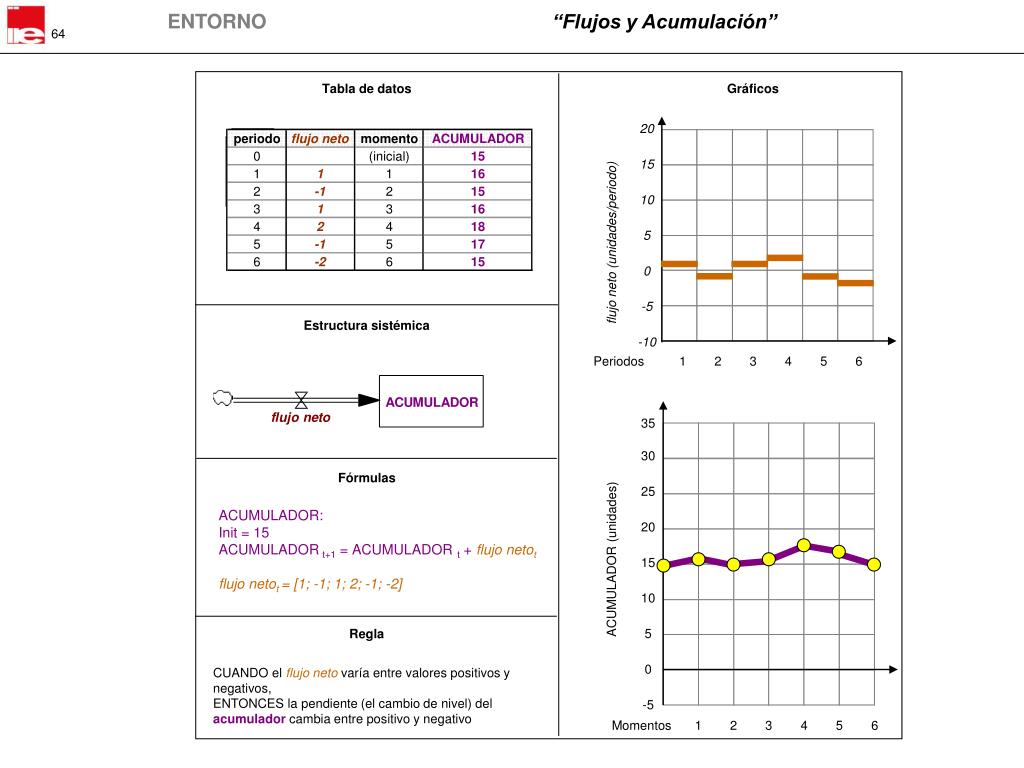

  7. 64 Tabla de datos Gráficos 20 15 10 5 flujo neto (unidades/periodo) 0 -5 Estructura sistémica -10 Periodos 1 2 3 4 5 6 35 30 Fórmulas 25 ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo netot flujo netot = [1; -1; 1; 2; -1; -2] 20 ACUMULADOR (unidades) 15 10 5 Regla 0 CUANDO el flujo neto varía entre valores positivos y negativos, ENTONCES la pendiente (el cambio de nivel) del acumulador cambia entre positivo y negativo -5 Momentos 1 2 3 4 5 6

  8. 65 Tabla de datos Gráficos 20 15 10 5 flujo neto (unidades/periodo) 0 -5 Estructura sistémica -10 Periodos 1 2 3 4 5 6 35 30 Fórmulas 25 ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo netot flujo netot = [5; 10; 0; -5; -10; 0] 20 ACUMULADOR (unidades) 15 10 5 Regla 0 CUANDO el flujo neto varía entre valores positivos y negativos, ENTONCES la pendiente (el cambio de nivel) del acumulador cambia entre positivo y negativo -5 Momentos 1 2 3 4 5 6

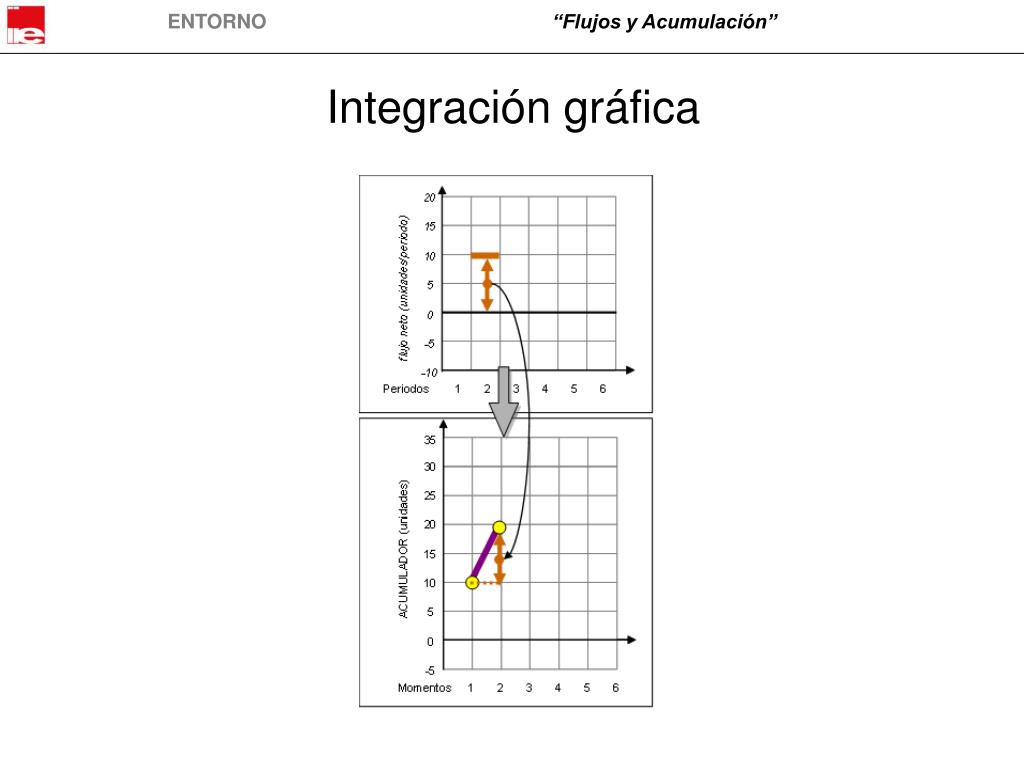

  9. Integración gráfica

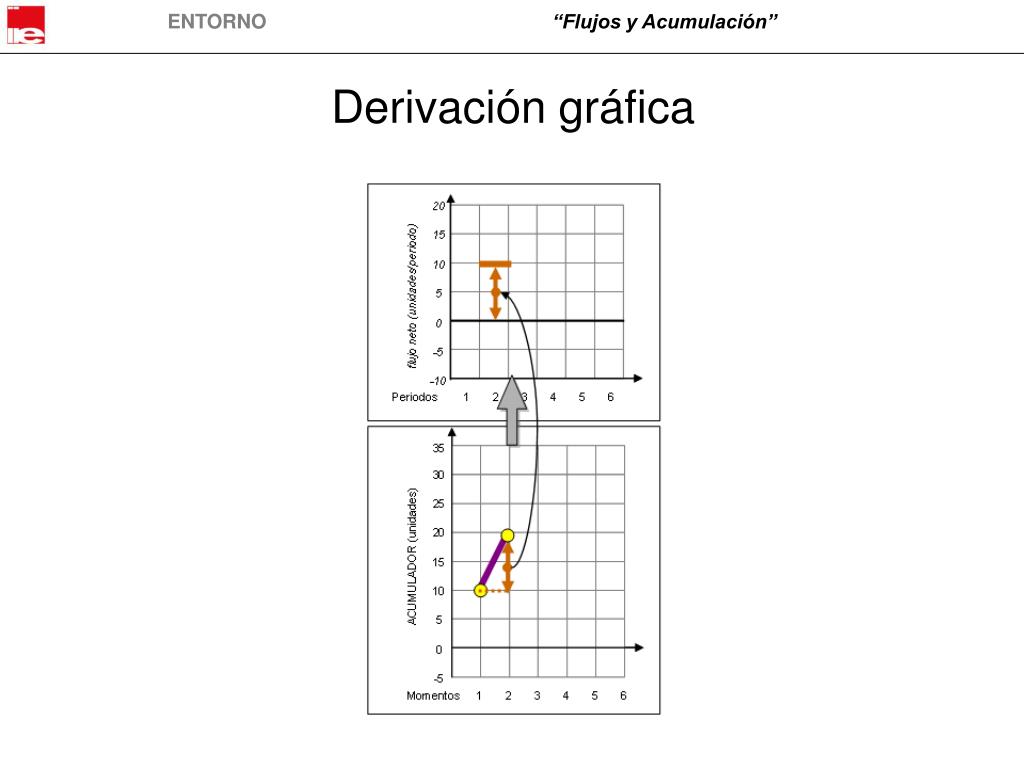

  10. Derivación gráfica
