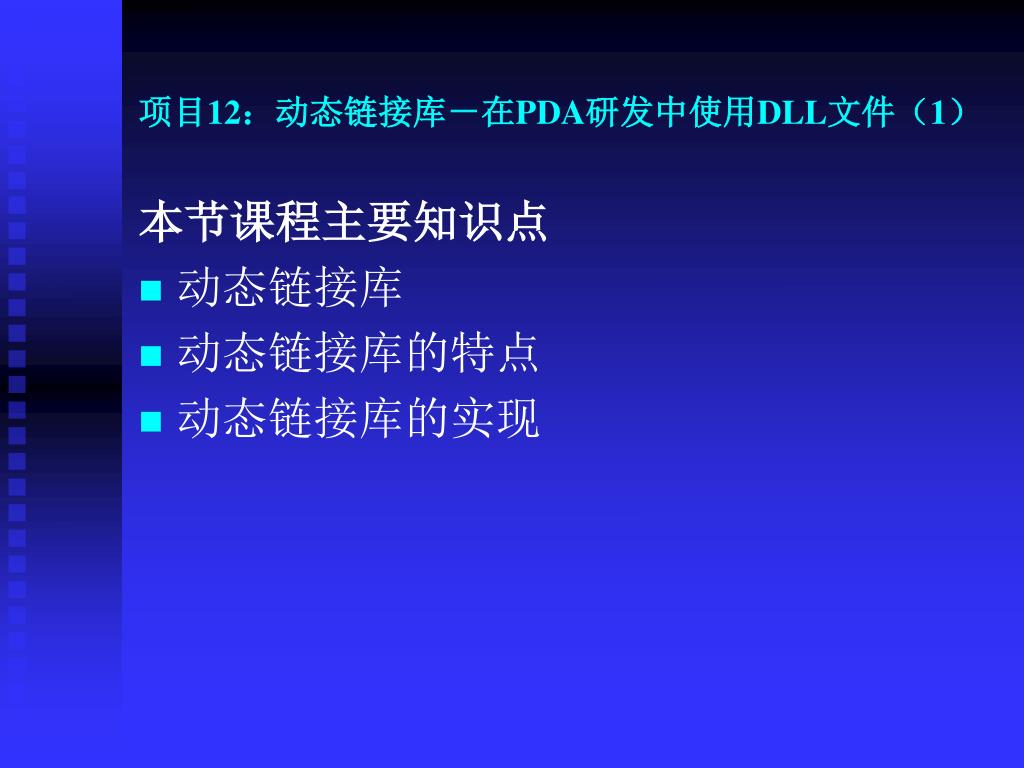

  1. 项目12：动态链接库－在PDA研发中使用DLL文件（1）项目12：动态链接库－在PDA研发中使用DLL文件（1） 本节课程主要知识点 • 动态链接库 • 动态链接库的特点 • 动态链接库的实现

  2. 重点和难点 重点 • 动态链接库 难点 • 动态链接库的编制

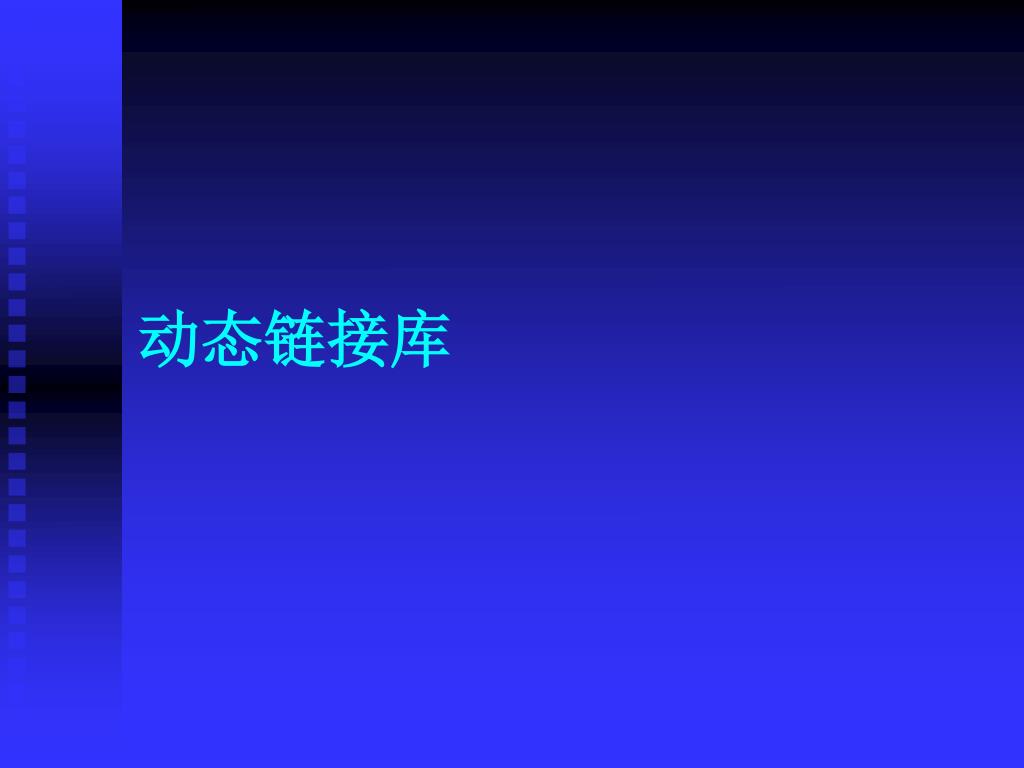

  3. 动态链接库

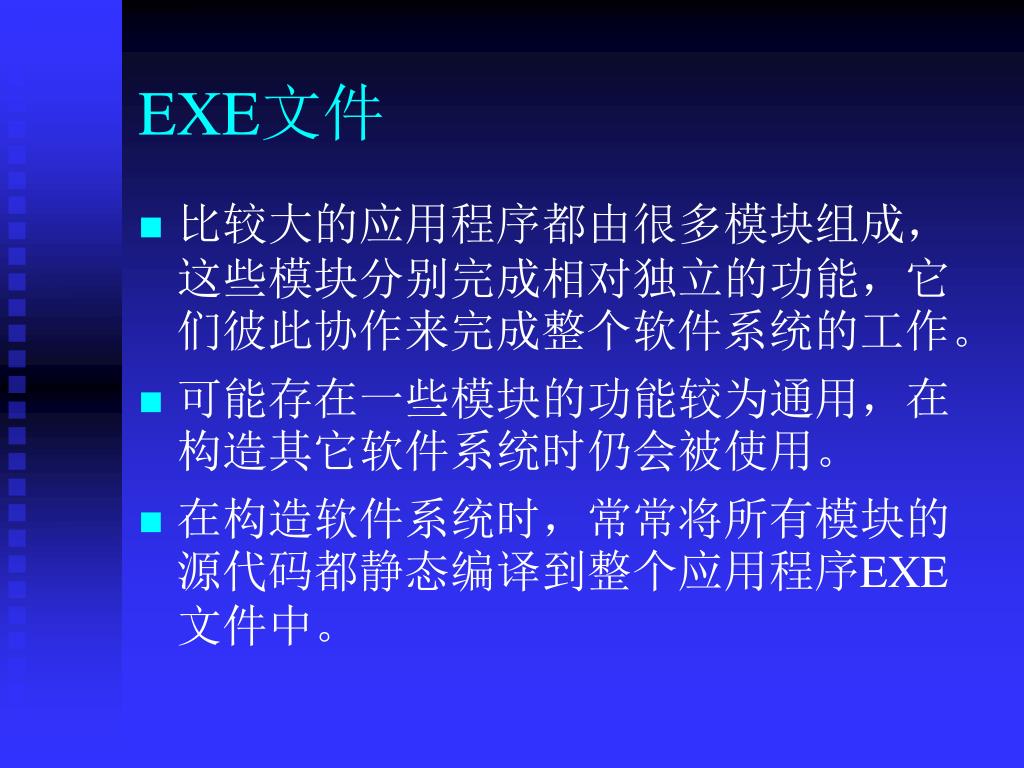

  4. EXE文件 • 比较大的应用程序都由很多模块组成，这些模块分别完成相对独立的功能，它们彼此协作来完成整个软件系统的工作。 • 可能存在一些模块的功能较为通用，在构造其它软件系统时仍会被使用。 • 在构造软件系统时，常常将所有模块的源代码都静态编译到整个应用程序EXE文件中。

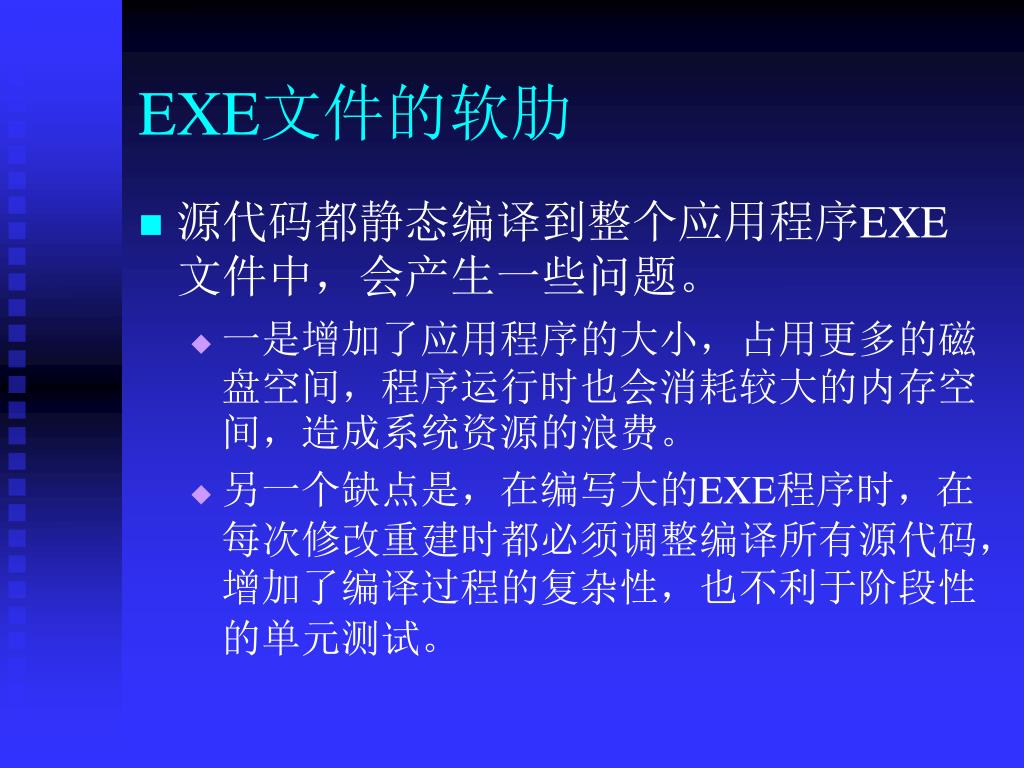

  5. EXE文件的软肋 • 源代码都静态编译到整个应用程序EXE文件中，会产生一些问题。 • 一是增加了应用程序的大小，占用更多的磁盘空间，程序运行时也会消耗较大的内存空间，造成系统资源的浪费。 • 另一个缺点是，在编写大的EXE程序时，在每次修改重建时都必须调整编译所有源代码，增加了编译过程的复杂性，也不利于阶段性的单元测试。

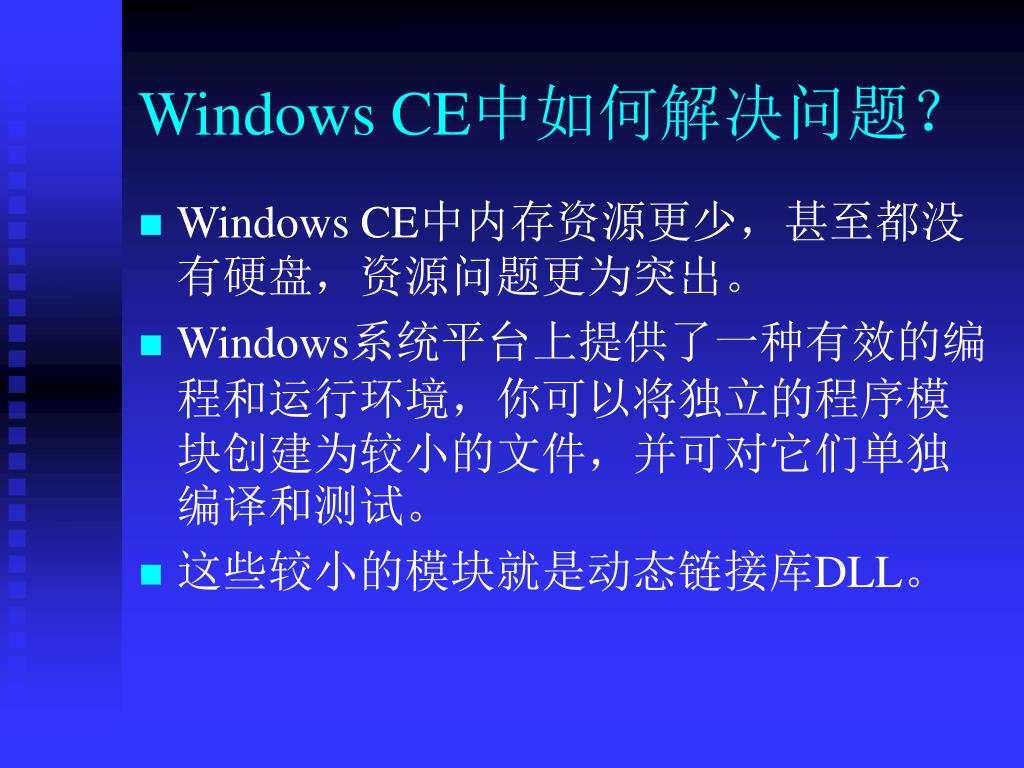

  6. Windows CE中如何解决问题？ • Windows CE中内存资源更少，甚至都没有硬盘，资源问题更为突出。 • Windows系统平台上提供了一种有效的编程和运行环境，你可以将独立的程序模块创建为较小的文件，并可对它们单独编译和测试。 • 这些较小的模块就是动态链接库DLL。

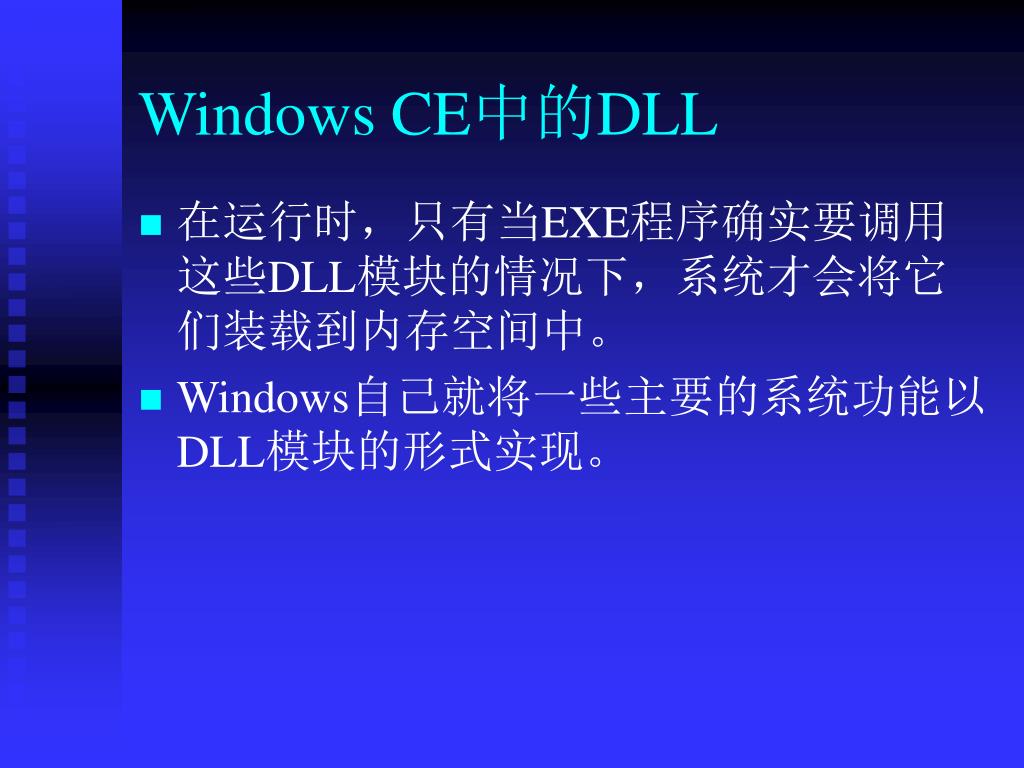

  7. Windows CE中的DLL • 在运行时，只有当EXE程序确实要调用这些DLL模块的情况下，系统才会将它们装载到内存空间中。 • Windows自己就将一些主要的系统功能以DLL模块的形式实现。

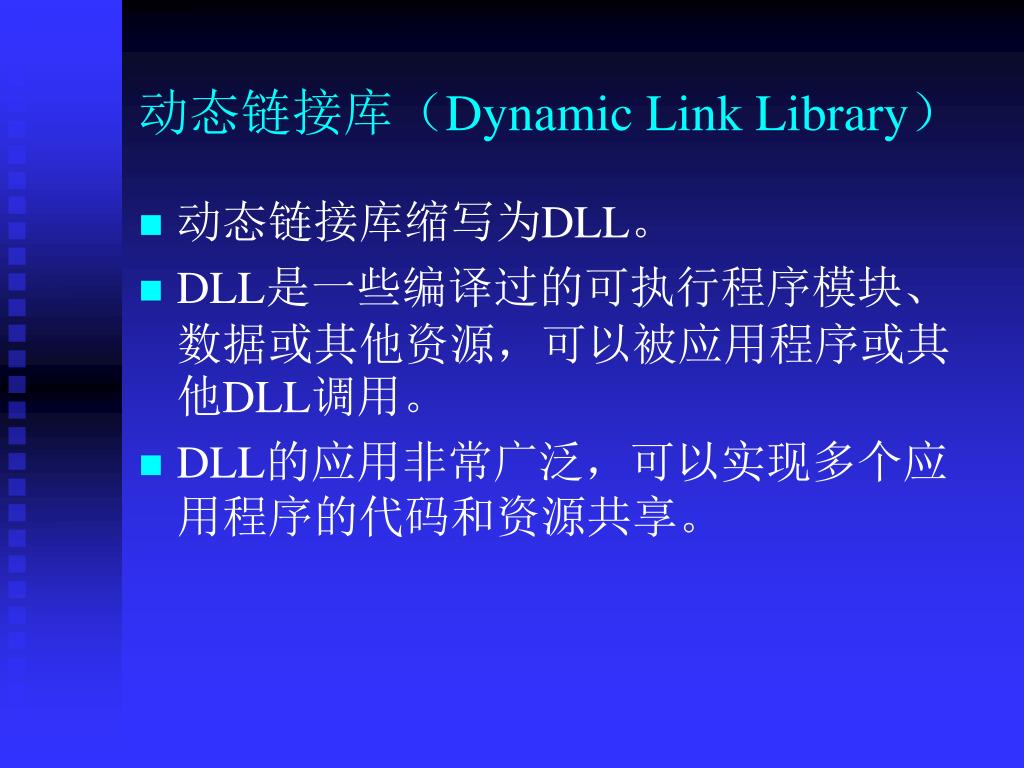

  8. 动态链接库（Dynamic Link Library） • 动态链接库缩写为DLL。 • DLL是一些编译过的可执行程序模块、数据或其他资源，可以被应用程序或其他DLL调用。 • DLL的应用非常广泛，可以实现多个应用程序的代码和资源共享。

  9. 动态链接库的组成 • DLL是一种磁盘文件，以dll、DRV、FON、SYS和许多以EXE为扩展名的系统文件都可以是DLL。 • 它由全局数据、服务函数和资源组成，在运行时被系统加载到进程的虚拟空间中，成为调用进程的一部分。 • 如果与其它DLL之间没有冲突，该文件通常映射到进程虚拟空间的同一地址上。

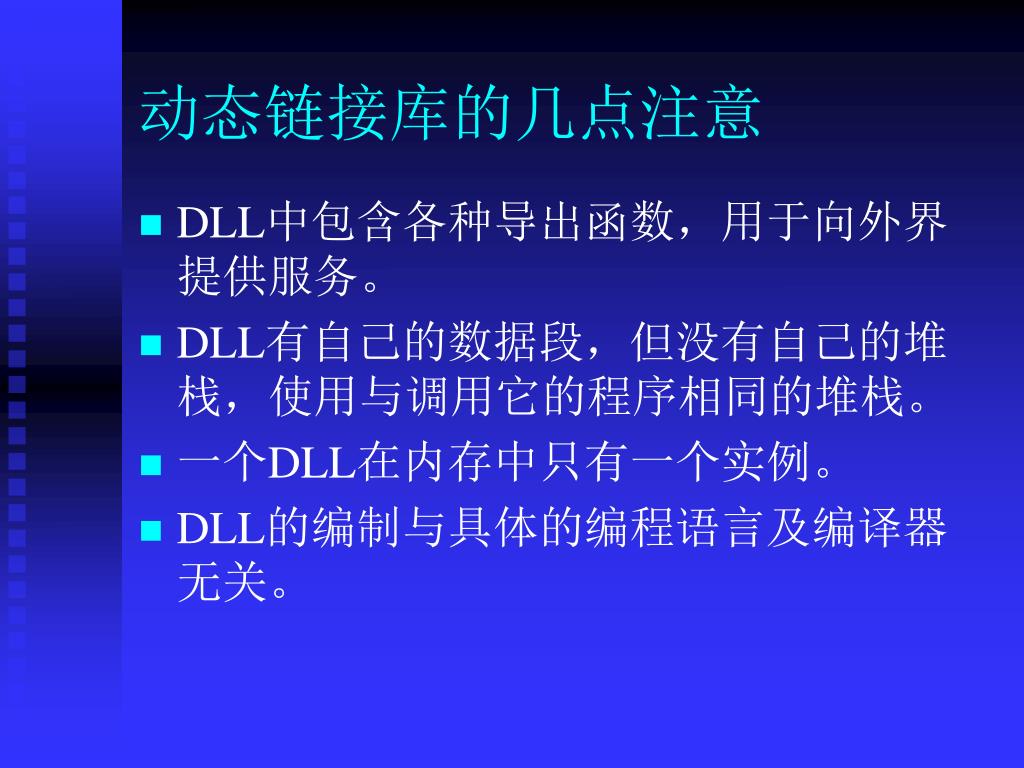

  10. 动态链接库的几点注意 • DLL中包含各种导出函数，用于向外界提供服务。 • DLL有自己的数据段，但没有自己的堆栈，使用与调用它的程序相同的堆栈。 • 一个DLL在内存中只有一个实例。 • DLL的编制与具体的编程语言及编译器无关。

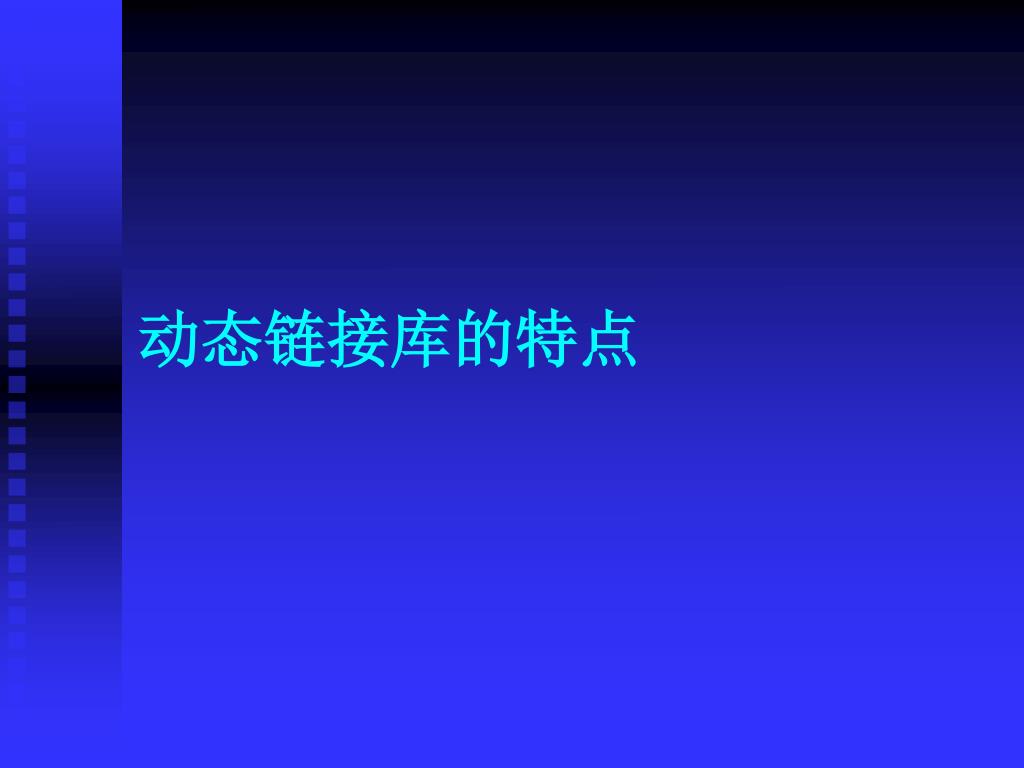

  11. 动态链接库的特点

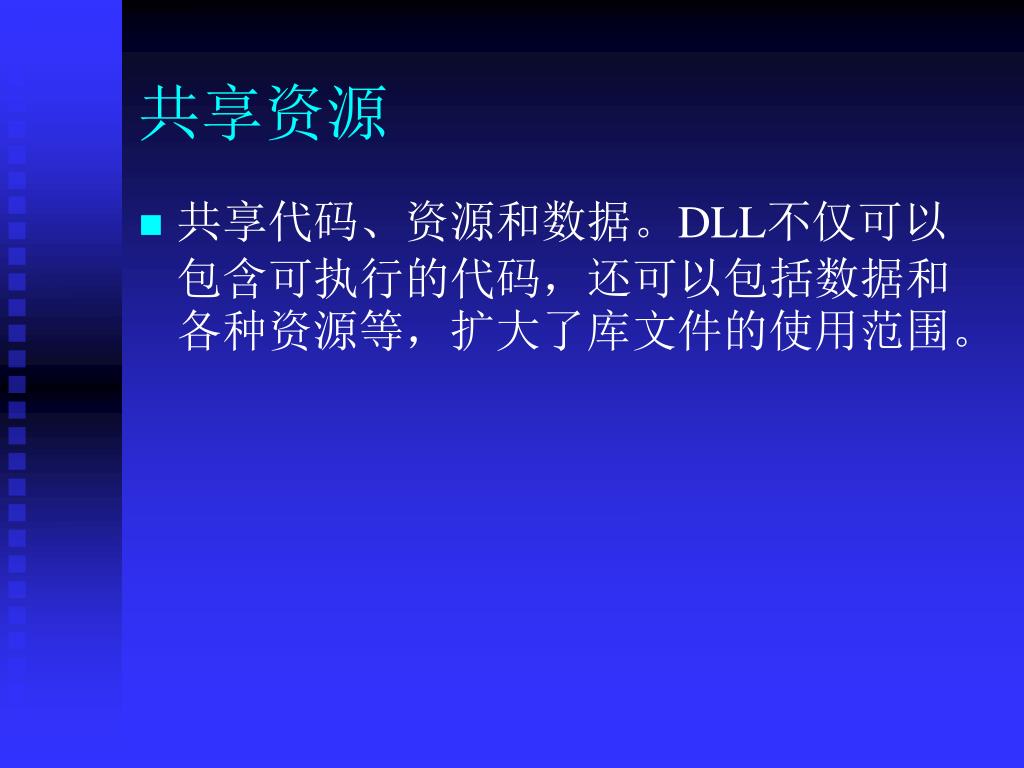

  12. 共享资源 • 共享代码、资源和数据。DLL不仅可以包含可执行的代码，还可以包括数据和各种资源等，扩大了库文件的使用范围。

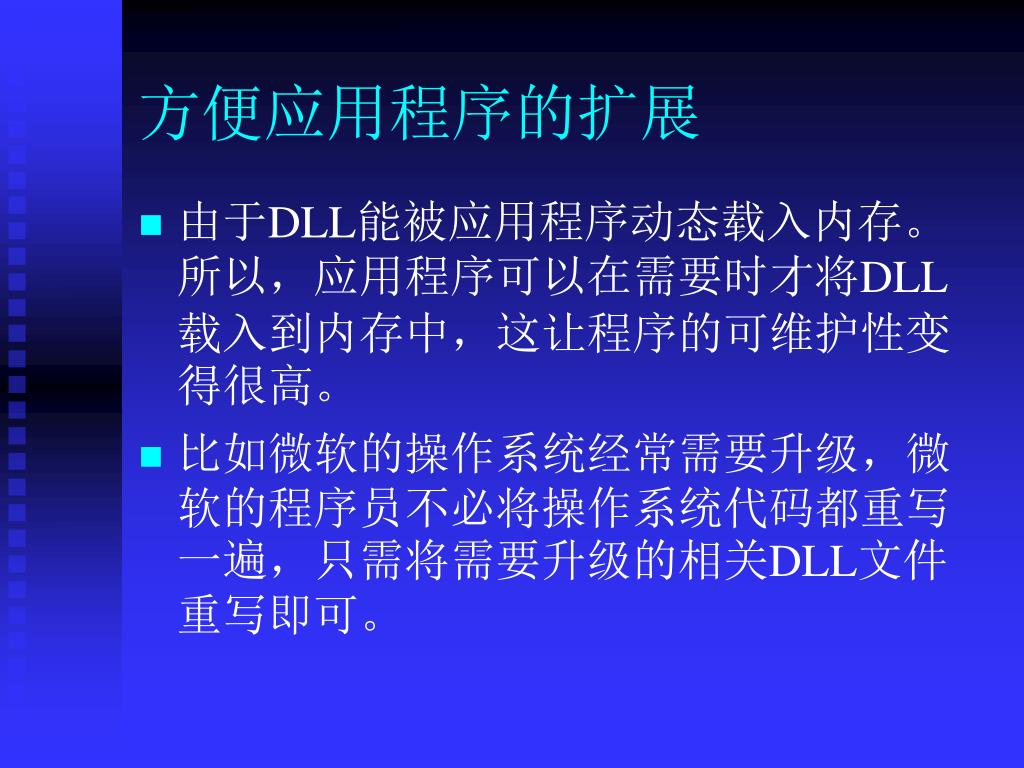

  13. 方便应用程序的扩展 • 由于DLL能被应用程序动态载入内存。所以，应用程序可以在需要时才将DLL载入到内存中，这让程序的可维护性变得很高。 • 比如微软的操作系统经常需要升级，微软的程序员不必将操作系统代码都重写一遍，只需将需要升级的相关DLL文件重写即可。

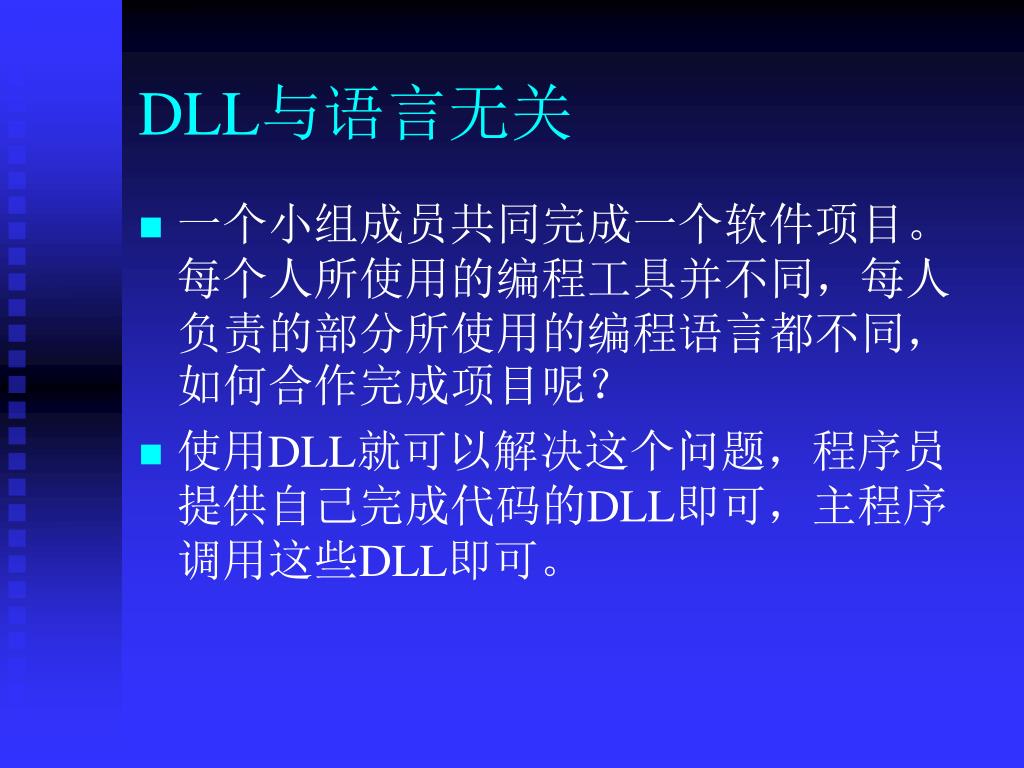

  14. DLL与语言无关 • 一个小组成员共同完成一个软件项目。每个人所使用的编程工具并不同，每人负责的部分所使用的编程语言都不同，如何合作完成项目呢？ • 使用DLL就可以解决这个问题，程序员提供自己完成代码的DLL即可，主程序调用这些DLL即可。

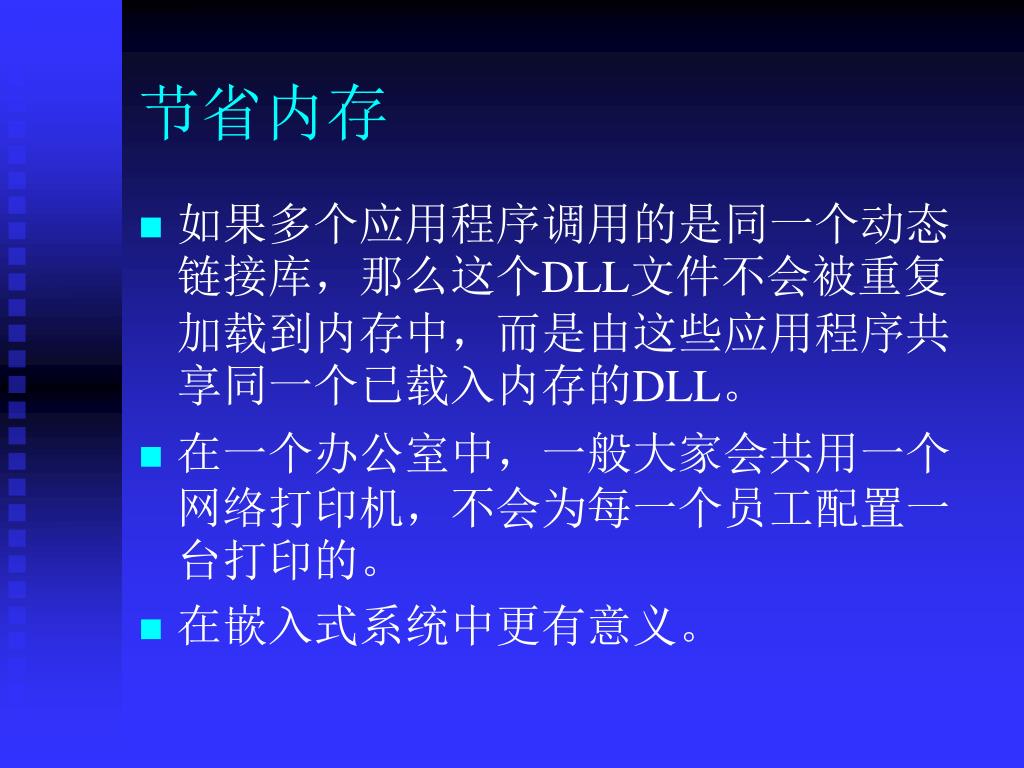

  15. 节省内存 • 如果多个应用程序调用的是同一个动态链接库，那么这个DLL文件不会被重复加载到内存中，而是由这些应用程序共享同一个已载入内存的DLL。 • 在一个办公室中，一般大家会共用一个网络打印机，不会为每一个员工配置一台打印的。 • 在嵌入式系统中更有意义。

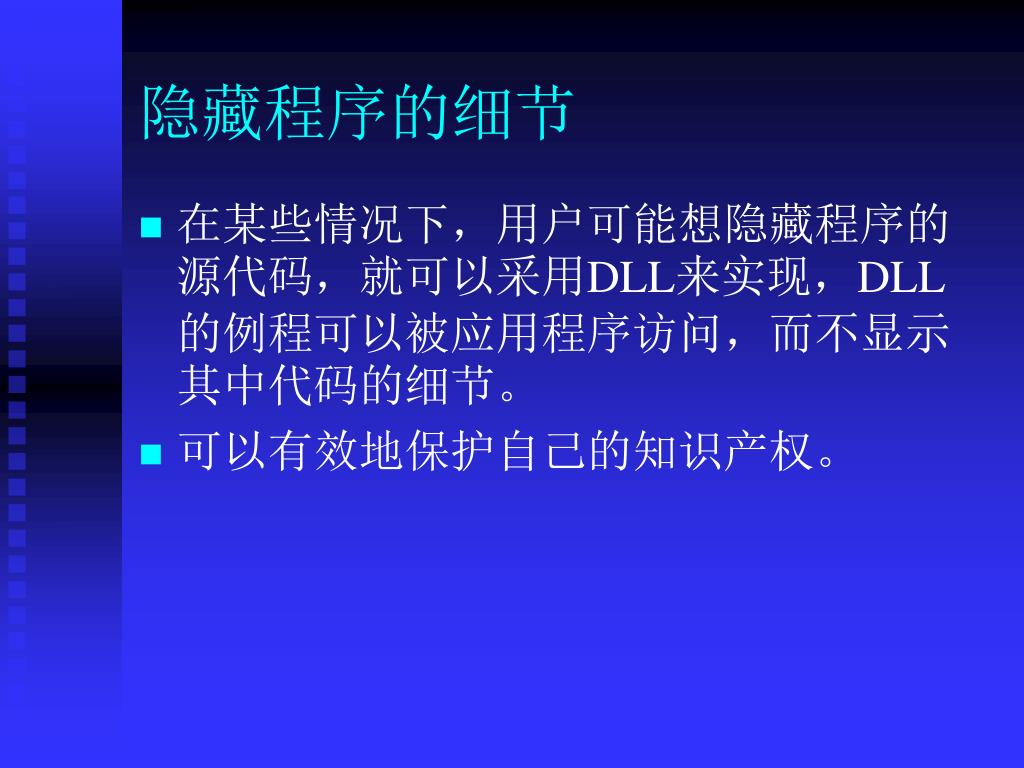

  16. 隐藏程序的细节 • 在某些情况下，用户可能想隐藏程序的源代码，就可以采用DLL来实现，DLL的例程可以被应用程序访问，而不显示其中代码的细节。 • 可以有效地保护自己的知识产权。

  17. 节省内存 • 如果多个应用程序调用的是同一个动态链接库，那么这个DLL文件不会被重复加载到内存中，而是由这些应用程序共享同一个已载入内存的DLL。 • 在一个办公室中，一般大家会共用一个网络打印机，不会为每一个员工配置一台打印的。 • 在嵌入式系统中更有意义。

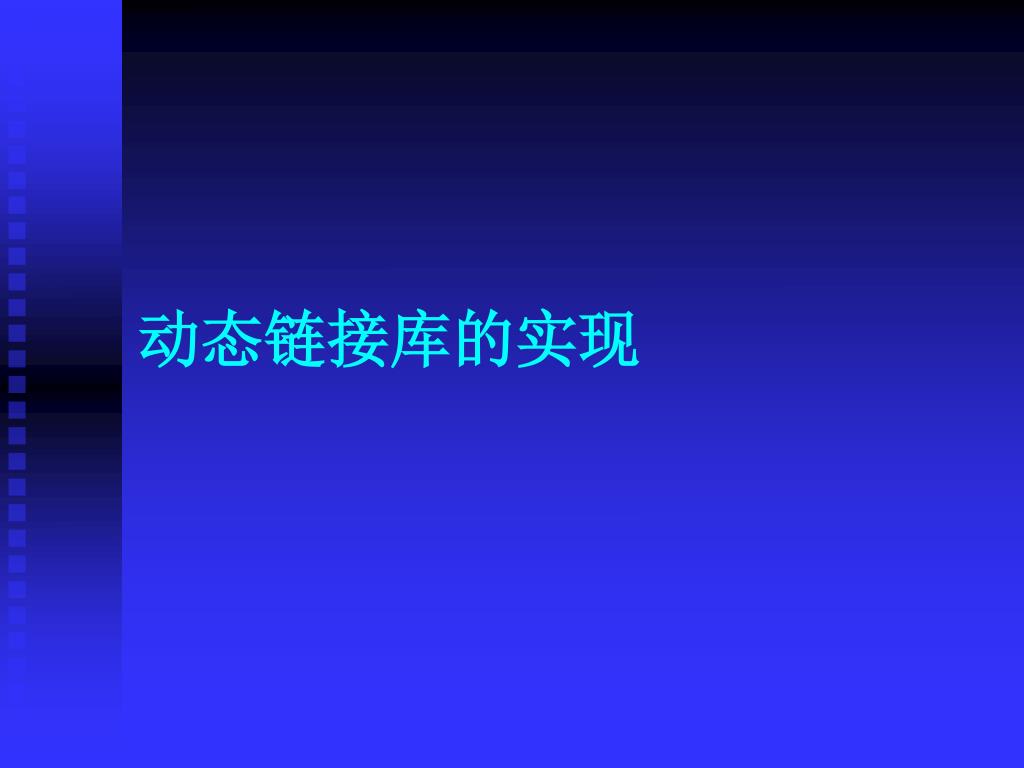

  18. 动态链接库的实现

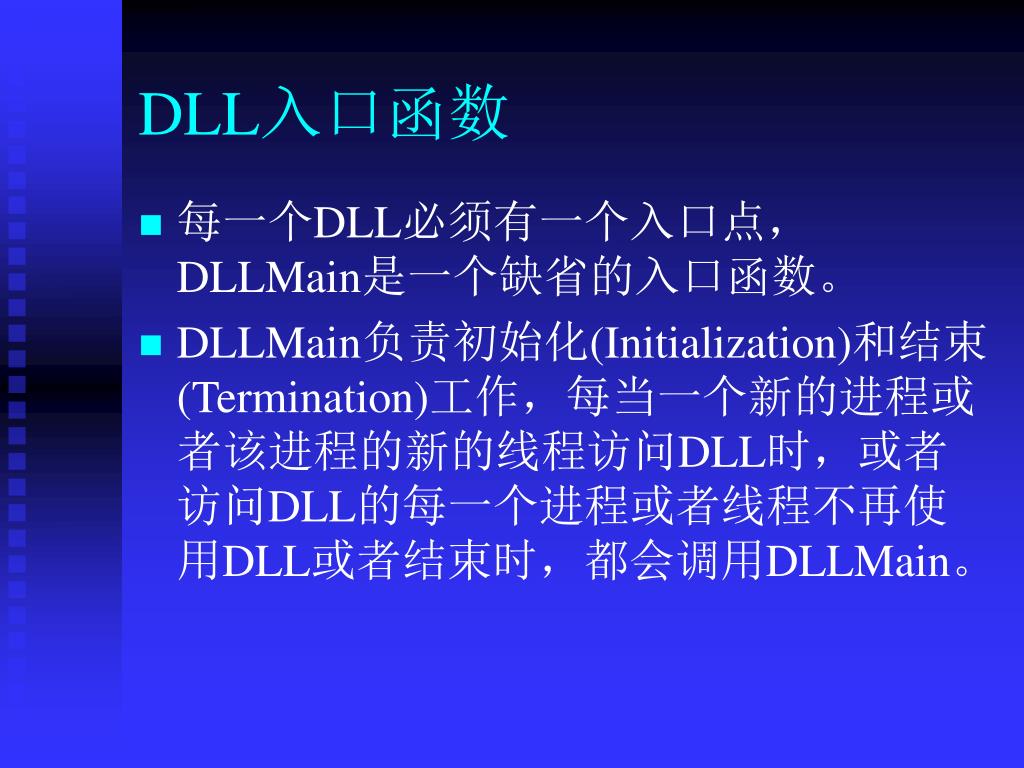

  19. DLL入口函数 • 每一个DLL必须有一个入口点，DLLMain是一个缺省的入口函数。 • DLLMain负责初始化(Initialization)和结束(Termination)工作，每当一个新的进程或者该进程的新的线程访问DLL时，或者访问DLL的每一个进程或者线程不再使用DLL或者结束时，都会调用DLLMain。

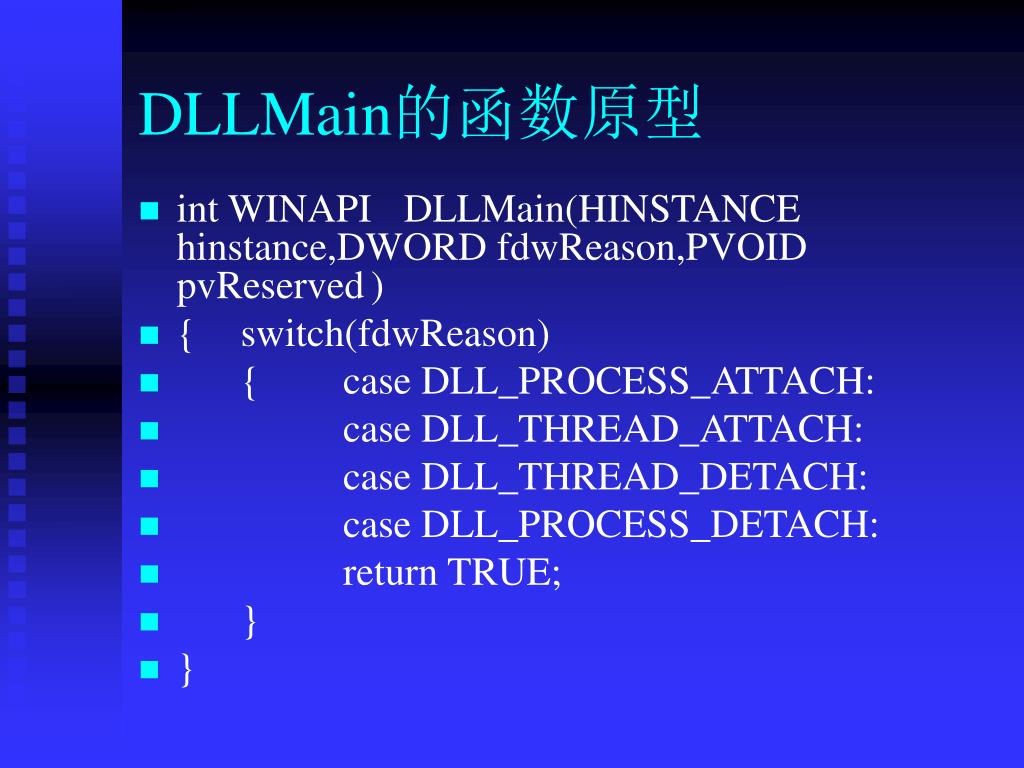

  20. DLLMain的函数原型 • int WINAPIDLLMain(HINSTANCE hinstance,DWORD fdwReason,PVOID pvReserved) • { switch(fdwReason) • { case DLL_PROCESS_ATTACH: • case DLL_THREAD_ATTACH: • case DLL_THREAD_DETACH: • case DLL_PROCESS_DETACH: • return TRUE; • } • }

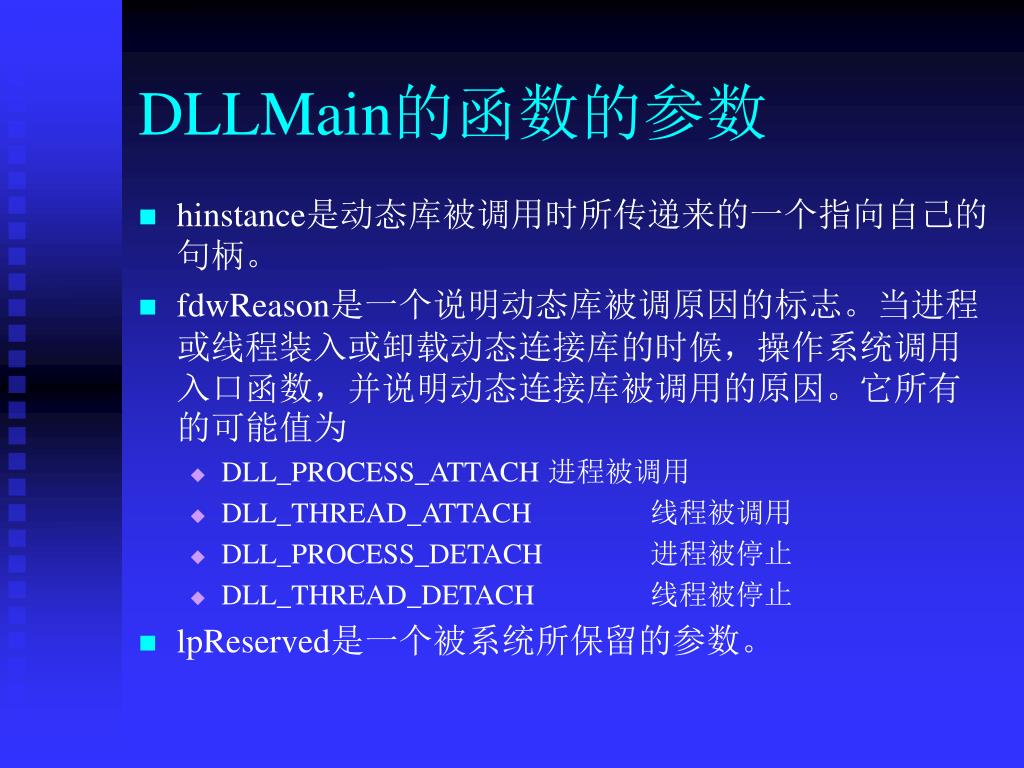

  21. DLLMain的函数的参数 • hinstance是动态库被调用时所传递来的一个指向自己的句柄。 • fdwReason是一个说明动态库被调原因的标志。当进程或线程装入或卸载动态连接库的时候，操作系统调用入口函数，并说明动态连接库被调用的原因。它所有的可能值为 • DLL_PROCESS_ATTACH 进程被调用 • DLL_THREAD_ATTACH 线程被调用 • DLL_PROCESS_DETACH 进程被停止 • DLL_THREAD_DETACH 线程被停止 • lpReserved是一个被系统所保留的参数。
