Presentation Transcript
slide1

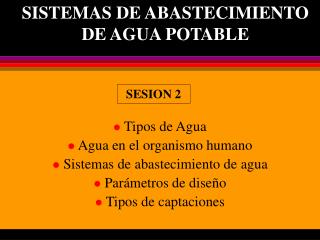

SISTEMAS DE ABASTECIMIENTO DE AGUA POTABLE

SESION 2

  • Tipos de Agua
  • Agua en el organismo humano
  • Sistemas de abastecimiento de agua
  • Parámetros de diseño
  • Tipos de captaciones
slide2

Tipos de Aguas

Agua Potable:

  • Es aquella agua que cumple con ciertos requisitos organolépticos, físicos, químicos y bacteriológicos que la hacen apta para el consumo humano.
  • Es aquella agua inocua y apta para el consumo humano.

Aguas Naturales:

  • Es la que está contenida en la hidrosfera.
  • Pueden ser: de precipitación (o de lluvia), atmosféricas, escorrentía (superficiales), subterráneas y oceánicas
slide3

Distribución del Agua en el Organismo Humano

El 65% del peso del cuerpo humano esta

constituido por agua, de la cual:

  • 83% esta en la SANGRE
  • 82% esta en el RIÑON
  • 75% esta en los MUSCULOS
  • 74% esta en el CEREBRO
  • 22% esta en los HUESOS
slide4

El Organismo Humano Necesita 2.6 a 2.8 litros de agua diariamente

El ingresos de agua se

realiza a través de:

  • Bebida: 52%
  • Alimentos: 48%
  • Inhalación: varia según condiciones climáticas (humedad relativa)

Los egresos de agua

se realizan por:

  • Orina: 60%
  • Transpiración: 20%
  • Exhalación: 16%
  • Defecación: 4%
slide5

Influencia del agua en la salud humana

  • Transmitidas por el agua => Aguas contaminadas
  • Basadas en el agua => Organismos acuáticos
  • De origen vectorial => Vectores que se crían y/o viven cerca
  • Vinculadas a escasez del agua => Sanidad deficiente
slide6

CATEGORIA EJEMPLOS CONTROL

I) Transportados por el agua

(a) Clásicas Tifoidea, cólera, diarreas Mejorar calidad

(b) No clásicas Hepatitis, shigella, polio bacteriológica

II) Relacionadas con la higiene

(a) Piel y ojos Sarna, tracoma, etc. Mejorar cantidad y

(b) Diarreas Desintería bacilar, etc. continuidad

III) Basadas en el agua

(a) Penetración Esquistosomiasis, etc. Protección (usuario)

(b) Ingestión Dracontiasis, etc. Protección (fuente)

IV) Infecciones a través de vectores

(a) Picaduras Tripanosomiasis, etc. Agua entubada desde

(b) Reproducción en el agua Fiebre amarilla, etc. la fuente hasta su uso

V) Deficiencias de saneamiento Tuberculosis Disposición excretas

slide7

Agua Potable y Salud Materno Infantil

  • En muchos lugares las mujeres son las encargadas de la recolección, transporte y almacenamiento de agua para consumo de la familia.
  • Sobre los niños recaen los índices más altos de morbilidad y mortalidad por enfermedades relacionadas con el agua.
  • De allí que los niños y las mujeres son los principales beneficiarios de la implantación y/o mejoras en los sistemas de abastecimiento de agua potable y de saneamiento en muchos países.
  • El Fondo Internacional de las Naciones Unidas para la Infancia (UNICEF), destina más de un cuarto de su presupuesto para mejorar el abastecimiento de agua y el saneamiento en los países en vías de desarrollo.
slide8

Abastecimiento de Agua Potable y Nutrición

DIARREA DESNUTRICION

ENFERMEDADES

ENTERICAS

SISTEMAS DE ABASTECIMIENTO

DE AGUA CONTAMINADOS

slide9

Saneamiento y Atención Primaria en la Salud

  • La disponibilidad y uso de sistemas de abastecimiento de agua potable adecuados, así como de medios higiénicos de disposición de residuos, constituyen partes integrales de la atención primaria de la salud.
  • Las medidas tomadas de ABASTECIMIENTO DE AGUA y SANEAMIENTO deben integrar con otras actividades de la atención primaria de la salud, particularmente con la EDUCACIÓN y la PROMOCIÓN de la salud tanto en el hogar como en la comunidad.
  • La protección sanitaria del almacenamiento doméstico del agua contra la contaminación y reproducción de mosquitos, el uso de agua potable en la preparación de los alimentos de crianza para niños pequeños, el uso de agua potable y a la disposición sanitaria de excretas, deben ser tomados en cuenta.
slide10

Educación Sanitaria

  • La población necesita instrucción básica sobre los riesgos sanitarios por defectuosos sistemas de abastecimiento y almacenamiento de agua.
  • Debe hacérsele conocer la interrelación que existe entre agua y salud, higiene personal e higiene comunitaria.
  • Debe tener conciencia de su responsabilidad en el objetivo común de asegurar la salud pública.
  • Debe inculcársele que para que el agua nos de salud debe ser POTABLE.
  • Debe saber que cuando el agua se contamina se convierte en una fuente transmisora de ENFERMEDADES.
slide12

Consumos Humanos

(Sin Sistema)

slide13

OPERACIONES FUNDAMENTALES

TRATAMIENTO

ALMACENAMIENTO

DISTRIBUCION

Y CONSUMO

CONDUCCION

CAPTACION

a sistemas individuales
A) Sistemas individuales
  • De aguas subterráneas (pozos y manantiales).
  • De aguas superficiales (ríos, arroyos, lagos).
  • De aguas de lluvia (cisternas)
b sistemas p blicos
B) Sistemas Públicos
  • Gravedad sin tratamiento - GST
  • Gravedad con tratamiento - GCT
  • Bombeo sin tratamiento - BST:
  • Bombeo con tratamiento - BCT:
slide19

CAPTACION

L. CONDUCCION

L. ADUCCION

RED DISTRIBUCION

slide20

PLANTA DE TRATAMIENTO

L. CONDUCCION

L. ADUCCION

RED DISTRIBUCION

slide21

L. IMPULSION

CAPTACION

L. ADUCCION

RED DISTRIBUCION

slide22

L. CONDUCCION

PLANTA TRATAMIENTO

L. ADUCCION

CAPTACION

RED DISTRIBUCION

normas tecnicas par metros de dise o
NORMAS TECNICAS(Parámetros de Diseño)
  • NORMA MINISTERIO DE SALUD:Para poblaciones menores a 2,000 habitantes, con crecimiento poblacional bajo y de costumbres y hábitos principalmente rurales.
  • REGLAMENTO NACIONAL DE EDIFICACIONES:

Para poblaciones intermedias.

  • REGLAMENTO SERVICIO AGUA POTABLE Y ALCANTARILLADO DE LIMA:Para grandes conglomerados poblacionales (Lima Metropolitana), crecimiento explosivo y con hábitos y costumbres urbanas.
pozos clasificaci n seg n construcci n
Pozos(Clasificación según construcción)
  • Los que captan el agua del manto freático (pozos rasos, freáticos o someros).

- Excavados ( D mayor 0.80 m)

- Perforados o tubulares (D entre 0.05 a 0.40 m).

  • Los que captan el agua del manto profundo (pozos profundos).
