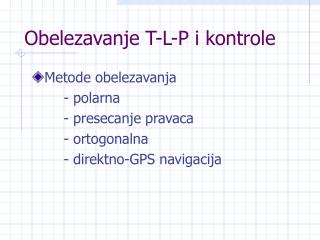

  1. Obelezavanje T-L-P i kontrole • Metode obelezavanja - polarna - presecanje pravaca - ortogonalna - direktno-GPS navigacija

  2. Polarna

  3. Presecanje pravaca

  4. Ortogonalna

  5. Slobodno pozicioniranje

  6. Direktna obelezavanja lokacija projektovanih tacaka GPS tehnologijom Nedostatak: neophodna doglednost sa satelitom

  7. Sistem za GPS obelezavanje tacke, linije povrsine Rover Radio stanica Bazna stanica sa radio modemom Opcije: -Radio modem -SMS -GPRS

  8. Rover u pro- cesu navigacije Ekran za navigaciju Metode navigacije x (y,x,z)proj x(y,x,z)mer

  9. Programi za razlicita obelezavanja -linije-prave, krive, njihovi preseci -Povrsine sa kordina tama projektovanih temena -grid -profili -itd

  10. RTK Metoda obelezavanja X(y,x,z)proj X • Inicijalizacija • Merenje GX1230/GX1220/GX1210/SR530 • Statcionarni prijemnik Registracija Podataka Registracija Podataka • Mobilni prijemnik GX1230/GX1220/GX1210/SR530/GS20 Prijemnici na terenu (i stacionarni i mobilni) vrše kontinualnu registraciju podataka tokom merenja I obezbedjuju uslove za navigaciju rovera na koordinate projektovane tacke

  11. REFERENTNA GPS MREZA Srbije • 30 referent stations • Distance 70km • 2 Data Centres • Implementacija zavrsena 2005 • Raspolozivi servisi: VRS (Virtual • Referent Station) korekcije za sve • metode rada • RTK (<2cm) • DGPS(<50cm) GIS aplikacije • PP(<2cm) Crna Gora takodje ima svoju mrezu permanentnih stanica

  12. Kontrola realizovanih obelezavanja • Ponavljanje obelezavanja - isti istrument razlicite orijentacije - drugi instrument i druga ekipa (tuneli) • Merenje frontova – rastojanja izmedju obelezenih tacaka • Merenje duzina izmedju obelezenih tacaka • Merenje uglova izmedju obelezenih tacaka • Kombinacija presecanja napred (obelezavanje) - nazad (kontrola) i obratno • Druge metode u zavisnosti od raspolozivih uslova na gradilistu, raspolozive opreme, dinamike radova i sl.

  13. Kontrola obelezavanja merenjem frontova i dijagonala Dmer-Drac<DozRazl.

  14. Vrste tacaka za obelezavanje • Pojedinacne • Tacke na krajevima linija koje mogu biti prave,krive (krug, kubna parabola, klotoida, proizvoljne krive linije-osovine objekata i njihovih delova) • Temena poligona/ravni (horizontalne, vertikalne,kose, • Detaljne tacke pravih,krivih linija i objekata • Karakteristicne tacke slozenih povrsina

  15. Tacnost obelezavanje tacke • Metoda obelezavanja i kontrole zavisi od: - potrebne tacnosti obelezavanja – definisana u projektu geodetskog obelezavanja - dinamike radova na gradilistu - raspolozivih kadrovskihi instrumentalnih resursa - klimatskih uslova - drugih parametara koji se razlikuju od gradilista do gradilista

  16. Merenja duzina na gradilistu • Pantljike (25m, 50m,…) - standardna tacnost (oko 1cm) - precizne (oko 1mm) - Metode merenja - Metode kontrole - Elekroopticki daljinomeri - rasponi tacnosti 0.1mm- 1cm - metode merenja i kontrole - Rucni daljinomeri tacnosti od 3mm do 1 cm

  17. Obelezavanje visina na gradilistu • Niveliri - sa libelom - tacnost od 0.05mm-1cm/stanici - automatski – tacnost od o.05mm-1cm/stan. klasicni laserski (zrak, rotirajuci) horizontalni projektovani pad (linija,ravan) • Nivelmanske letve (drvene, invar, barcode) • Metode obelezavanja i kontrole

  18. Obelezavanje Linije kada se krajnje tacke dogledaju (1)

  19. Obelezavanje Linije kada se krajnje tacke dogledaju (2)

  20. Visekratno obelezavanje linije pomocu gradjevinskih profila

  21. Obelezavanje linije kada se tacke ne dogledaju

  22. D1mer D2mer mer

  23. Obelezavanje tacaka,linija i povrsina u toku gradnje objekta

  24. Direktno obelezavanje

  25. Detaljno obelezavanje osovine stuba

  26. Obelezavanje/kontrola vertikalnosti linije

  27. Obelezavanje/kontrola visina Projektovana Visina (Hpr) L=Hpr-Hv Hv=Hr+lr Hr – visina kontr. repera Hv – visina vizure lr – otsecak na letvi iznad kontr.repera

  28. Obelezavanje vertikalne ravni Teodolit za uspostavlje verti- kalne ravni Nivelir za prenos visina na objektu Pomocna osovina

  29. Obelezavanje vertikalnih ravni Rastojanje od objekta Teodolit Rektifikovan Dva polozaja Pomocna osovina

  30. Obelezavanje • ravni i pomocnih osovina • detaljno obelezavanje • pomocnih osovina

  31. Detaljno obelezavanje sa pomocnih osovina

  32. Odredjivanje tacke na novoj ravni – slucaj kada se prenosi vertikala sa ravni na ravan OR1 OR2 Pi(y,x,z)pr S-novi nivo S(y,x,z)o

  33. - Odredjivanje koordinata tacke u novoj horizontalnoj ravni presecanjem nazad - Detaljno obelezavanje Nova stanica Nova ravan S(y,x,z) Pi(y,x,z) MTi (y,x,z)

  34. Uspostavljanje pocetne osovine u novoj horizantalnoj ravni OR1 OR2 Tacka na ososvini Tacka na osovini pocetno stanje

  35. Prenos osovinskih tacaka koordinatnom metodom Postupak: - Kontrola stabilnosti MTi - Odredjivanje pozicije OTi sa tacnosti definisanom u projektu - Kontrola obelezavanja OTi(y,x,z) MTi MT2(y,x,z) MT1(y,x,z)

  36. Visinsko obelezavanje na gradilistu Visinsko obelezavanje “Vagris” – obelezena gradjevinska kota Precizno nivelirom Direktno odmeranje od “vagris”-a
