  1. ОБОРУДОВАНИЕ Научно-технический центр ДЛЯ СЕТЕЙ СВЯЗИ Гибкий мультиплексор нового поколения для сетей технологической связи NateksMMX Оборудование для кросс – коннекта и мультиплексирования комбинированного трафика TDM и Ethernet

  2. Область применения • Технологические сети • Ведомственные сети • Сети специального назначения Оборудование для кросс – коннекта и мультиплексирования комбинированного трафика TDM и Ethernet

  3. Мультиплексоры серии MMX • Поддержка до 64*Е1 с функцией полного кросс-конекта n*64 кБит/с • Четыре независимых переключаемых карты кросс-коннекта • Два блока питания 48V DC(аппаратное резервирование) • Управление через Console, Ethernet SNMP, Telnet • Организация удаленного управления • Поддерживаемые интерфейсы : E1 / VF E&M / FXO / FXS / V.35 / V.36 / X.21 RS232 / RS442 / RS449 / RS530 / RS485 Ethernet 10/100/1000 / Magneto / C37.94 / Dry Loops Шасси 12 Шасси 4 Шасси 5 Шасси 9

  4. Варианты конфигурации • До 64 портов E1 • До 48 портов FXO/FXS • До 88 портов VF(E&M) • До 40 портов V.35 / V.36 / X.21 • До 96 портов RS232 / RS485 • До 48 портов C37.94

  5. mini-платы для MMX Плата 1 или 4 каналов G.703 ПлатаEthernet RouterRT/RTA Плата одноканального Оптического модема Плата 3 канального Терминального сервера Платы DTE X.21/V.35/V.28/RS530 mini-платы для MMX 4/5/9 Плата 4 каналов ТЧ Сигнализация E&M Платы 4 каналов FXO/FXS

  6. Платы для MMX Плата оптических Интерфейсов C37.94 Плата 8 каналов Сухих контактов Плата 8 каналов G.703.1 Плата TDMoE Плата 3 или 4 каналов G.703 Плата конференцсвязи Платs 2/4 каналов G.SHDSL Платs 12 каналов аналогового телефона Платs 8каналов Ethernet Router Платs 8каналов RS232 Плата 8 каналов ТЧ Сигнализация E&M Платs 12 каналов FXO/FXS

  7. Двойные платы для MMX Платs 6 каналов V.35 (2Mb) Платs 6 каналов V.36 Платs 6 каналов X.21 Платs 5 каналов RS232 (X.50) Платы 24 каналов FXO/FXS

  8. Удаленное управление Ethernet Network E1 TS30 64kbps E1 TS30 64kbps E1 TS29 64kbps

  9. Поддерживаемые типы защит • Защита блока питания по схеме 1+1 • Защита центрального процессора по схеме1+1 • Защита плат по схеме 1:1 • Защита линий по схеме 1+1 • Защита цепей по схеме 1+1 • Защита SNCTS 64k • Защита SP-Ring для TS 64k • Четыре независимые переключаемые таблицы кросс-коммутации

  10. Защита цепи 1+1 (Y-тип)

  11. Защита линии 1+1 Плата 4 канаов E1 Основной путь 4E1 плата 1 4E1 плата 1 Голос/Данные Голос/Данные (Link A) (Link A) 4E1 плата 2 Защитный путь 4E1 плата 2 MMX #1 MMX #2 1 + 1 Protection (Link B) (Link B) 4E1 плата 1 4E1 плата 1 Обрыв Голос/Данные Голос/Данные (Link A) (Link A) Основной путь 4E1 плата 2 4E1 плата 2 1 + 1 Protection (Link B) (Link B) MMX #1 MMX #2

  12. Защита SP-Ring Trunking Radio Base Base Station Switch Base Station Station Switch Switch Nateks MMX 4E1 4E1 E1 E1 ADM SDH/PDH сеть ADM ADM E1 E1 SPRing Ethernet/V.35/RS232 Ethernet/V.35/RS232 4E1 4E1 Nateks MMX Nateks MMX 4E1 4E1 RTU RTU Voice/FE1 Voice/FE1 Trunking Radio Trunking Radio Trunking Radio Base Trunking Radio Base Base Station Base Station Station Switch Station Switch Switch Switch Ethernet/V.35/RS232 4E1 4E1 4E1 4E1 Ethernet/V.35/RS232 Nateks MMX Nateks MMX RTU RTU Voice/FE1 Voice/FE1 Trunking Radio Trunking Radio Trunking Radio Base Trunking Radio Base Base Station Base Station Station Switch Station Switch Switch Switch

  13. Защита SNC 64k (Плата 3E1) PDH/SDH Сеть E1 E1 TS 64k TS 64k Голос/Данные Голос/Данные E1 E1 TS 64k TS 64k Основной путь Резервный путь

  14. Платы RS232 SCADA Контроллер МЭК 101 SCADA RTU МЭК 101 RS232 RS232 SDH/PDH Сеть E1 E1

  15. Плата V.35 Router E1 SDH/PDH Сеть V.35 E1 Router V.35

  16. Плата RS485DCE • Программно конфигурируемые порты • 2/4 проводной интерфейс RS485 Half/Full Duplex, • 4 проводной интерфейс RS422, • Интерфейс RS232. • Поддержка oversampling для передачи асинхронных данных • Поддерживаемые скорости: • 200,300, 600, 1200, • 2400, 4800, 9600, • 19.2K, 38.4K, 57.6K, 115.2K, • 128K bps • Тип разъема: RJ48C • Портов на плате: 8 • Поддержка X.50 sub-rate для асинхронной передачи

  17. Платы FXO/FXS/E&M ( ( ( FXS E&M PBX ( PBX E&M FXO E1 ( ( SDH/PDH Сеть FXS (

  18. Платы FXO/FXS/E&M • Поддержка всех типов сигнализаций E&M • Программно изменяемые уровни входных и выходных сигналов • Изменяемый импеданс линии 600/900 Ом • Поддержка PLAR(Private Line Automatic Ringdown) • Поддержка Режима Hotline для соединений FXS-FXS • Поддержка тарификационных импульсов (12/16 кГц) • Поддержка Groung Start

  19. Платаиндукторного вызова E1 SDH/PDH Сеть Magneto E1 ТА с индукторным вызовом

  20. Платы C37.94 Блок защиты РЗ и ПА C37.94 E1 SDH/PDH Сеть Оборудование РЗ и ПА E1 C37.94

  21. Плата сухих контактов Вход. 8 пар сухих контактов для контроля внешних устройств и датчиков; Выход. 8 пар сухих контактов для вывода аварийной сигнализации или команд RTU Контроллер Питание E1 Сервер E1 SDH/PDH Сеть Открытие двери

  22. Плата сухих контактов Питание RTU SNMP Trap Ethernet Network Открытие двери

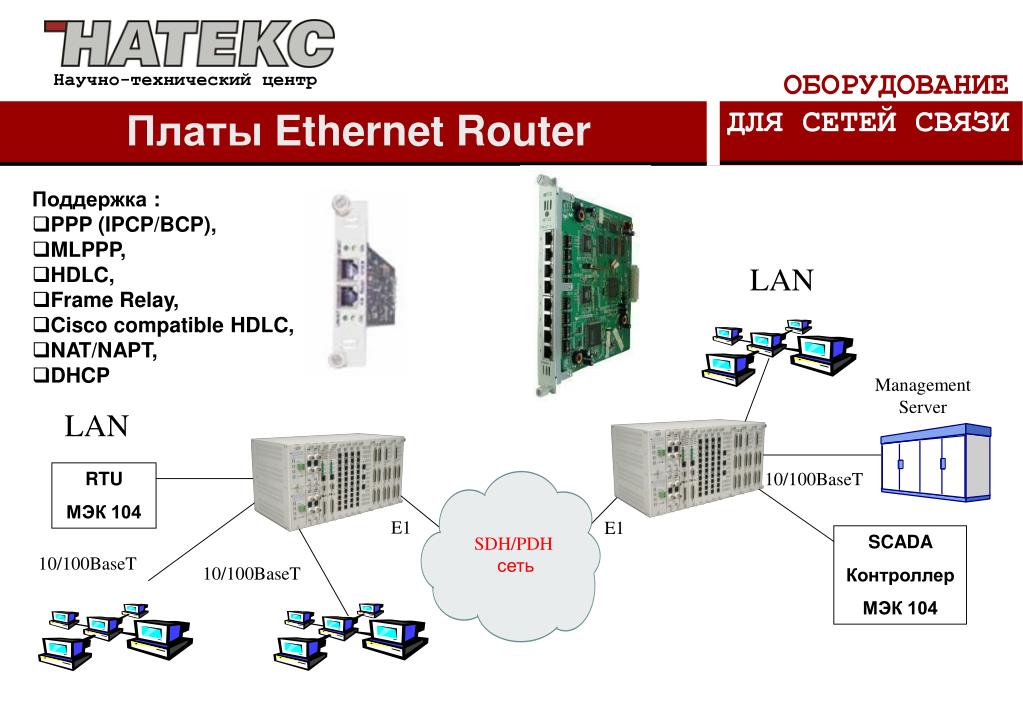

  23. Платы Ethernet Router Поддержка : • PPP (IPCP/BCP), • MLPPP, • HDLC, • Frame Relay, • Cisco compatible HDLC, • NAT/NAPT, • DHCP LAN Management Server LAN RTU МЭК 104 10/100BaseT E1 E1 SCADA Контроллер МЭК 104 SDH/PDH сеть 10/100BaseT 10/100BaseT

  24. Плата Конференцсвязи До 17 участников конференции

  25. Плата TDMoE • Возможность совместного использования E1 и Ethernet каналов • Резервирование E1 через Ethernet • Возможность объединения нескольких Ethernet каналов (режим Multilink)для увеличения пропускной способности

  26. Плата TDMoE TDMoE WAN 1+1 TDMoE E1

  27. Плата TDMoE IP / MPLS Ethernet Сеть FE FE E1 E1 SDH / PDH Сеть E1 E1 Основной путь Резервный путь

  28. Основные преимущества • Универсальная система обработки как TDM, так и Ethernet трафика для технологических сетей обеспечивает поддержку всех доступных на сегодняшний день сервисов. • Высокая степень надежности и резервирования. Поддержка различных схем защиты трафика (защита платы, защита порта, защита канала на уровне конкретных КИ) • Резервирование трафика TDM через Ethernet каналы. Обеспечивает снижение операционных расходов при аренде каналов. • Поддержка IEEE 1613 и IEC 61850-3 для работы на подстанциях ЕЭС • Широкий выбор конструктивов от 2 до 5 U обеспечивает оптимальную конфигурацию и минимизирует место в стойке • Поддержка Network Time Protocol для синхронизации времени • Встроенный BER тестер для оценки качества каналов

  29. ADM ADM ADM ADM Применение в электроэнергетике Совместимость с оборудованием Alcatel 3600;ABB FOX 515 и FOX 512 на канальном уровне - интерфейсы RS232 (синхронный и асинхронный режимы);- каналы ТЧ (Е&М) 2/4 проводные.- каналы FXO/FXS

  30. Применение в АК “Транснефть”

  31. Применение в OAO“Газпром”
