mpls routing

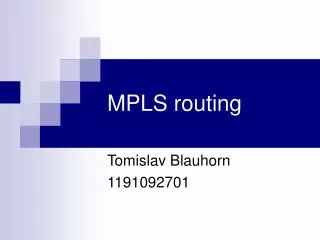

MPLS routing

Tomislav Blauhorn

1191092701

slide2
UVOD
  • IP (Internet Protocol)

-prvi defininirani i korišteni protokol za rad Intreneta

-širenje Interneta i porast potrežnje za različitim uslugama pokazale su znatne nedostatke IP-a

slide3
UVOD
  • Nedostaci IP usmjeravanja

-nespojno orjentiran

ne jamči QOS

-svaki usmjeritelj donosi odluke na temelju IP-adrese

-veliko IP zaglavlje (min 20 byte)

slide4
UVOD
  • ATM (Asincronious Transfer Mode)

-konekcijski orjentiran

podržava QOS

-brže usmjeravanje paketa sa paketima fiksne duljine

-podrška za razne tipove prometa (audio,video,podaci)

... ali ima i nedostataka...

slide5
UVOD
  • ATM nedostaci

-kompleksan

-skup

-nedovoljno rasprostranjen

slide6
UVOD
  • Kombinacijom algoritama za usmjeravanje korištenih u ATM sa IP → MPLS
mpls osnove
MPLS-osnove
  • Multi-Protocol Label Switching
  • Tehnologija koja osigurava prosljeđivanje paketa kroz mrežu ali na mnogo elegantniji,efikasniji i brži način.
  • Postupak zasnovan na zamjeni labela
mpls osnove1
MPLS-osnove
  • MPLS zaglavlje smješteno je između 2 i 3. sloja OSI modela (30 bita)
mpls osnove2
MPLS-osnove
  • Prednosti MPLS-a

-usmjeravanje se provodi samo jednom i to na ulaznom LER-u(Label Edge Router)

-postupak zamjene labela

povećava brzinu prijenosa

-osigurava QOS

-jednostavan

-omogućava dodatne usluge

slide10
MPLS
  • Prijenos podataka na osnovi LSP (Label Switched Paths)
  • Labele se dodijeljuju na osnovi LDP (Label Distribution Protocol)
  • Svaki paket ima ugrađeno MPLS zaglavlje koje sadrži labele i nosi ga na putu kroz mrežu
slide11
MPLS
  • Labele se koriste za usmjeravanje paketa na njihovom putu
  • Mijenjaju se na svakom usmjeritelju ovisno o zapisima u tablici usmjeravanja
slide12
MPLS
  • LER
    • Label Edge Router – smješten na granici MPLS mreže i služi za dodjeljivanje i brisanje labela iz paketa
  • LSR
    • Label Switching Router – bilo koji router unutar MPLS mreže koji služi za brzo prosljeđivanje paketa na osnovi labela
slide13
MPLS
  • LSP
    • Putevi koji su uspostavljeni prije nego započne prijenos podataka
    • LSP je prikaz FEC-a
  • FEC(Forward Equivalence Class)
    • Skup paketa koji se prosljeđuje kroz MPLS mrežu istim putem (Label-Switched Path) iako im odredišne adrese i nisu iste.
mpls zaklju ak
MPLS-zaključak
  • Pruža ISP fleksibilnost u izboru načina na koji svrstava pakete u određeni FEC
  • Mogučnost specijalno dizajniranih LSP za potrebe određene vrste prometa
  • Lakša administracija mreže
    • Sprecavanje zagušenja na pojedinim čvorovima mreže
    • QOS
mpls zaklju ak1
MPLS-zaključak
  • Precizna kontrola tokova kroz mrežu
  • Osigurannje dodatnih zahtjeva korisnika (propusnost, stabilnost, brzina...)
  • VPN privatne WAN preko Interneta
